PPS塑料的主要性能及指标-PP论坛_包装印刷360
PPS 料 简 介

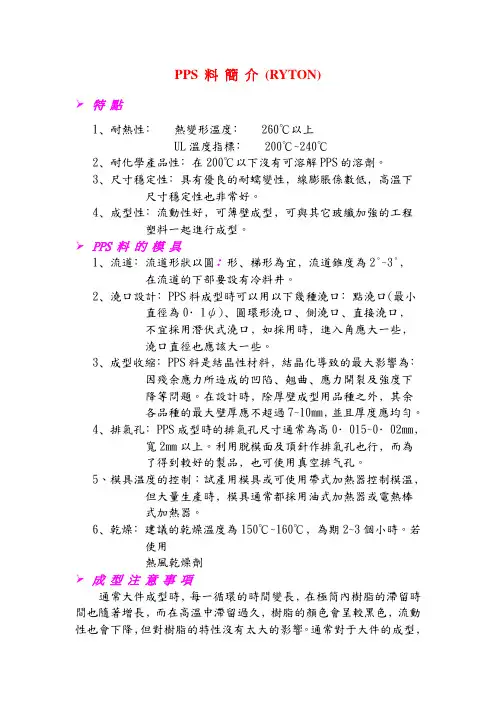

PPS 料簡介(RYTON)➢特點1﹑耐熱性﹕熱變形溫度﹕ 260℃以上UL溫度指標﹕ 200℃~240℃2﹑耐化學產品性﹕在200℃以下沒有可溶解PPS的溶劑。
3﹑尺寸穩定性﹕具有優良的耐蠕變性﹐線膨脹係數低﹐高溫下尺寸穩定性也非常好。
4﹑成型性﹕流動性好﹐可薄壁成型﹐可與其它玻纖加強的工程塑料一起進行成型。
➢PPS 料的模具1﹑流道﹕流道形狀以圓﹕形﹑梯形為宜﹐流道錐度為2°~3°﹐在流道的下部要設有冷料井。
2﹑澆口設計﹕PPS料成型時可以用以下幾種澆口﹕點澆口(最小直徑為0∙1ψ)﹑圓環形澆口﹑側澆口﹑直接澆口﹐不宜採用潛伏式澆口﹐如採用時﹐進入角應大一些﹐澆口直徑也應該大一些。
3﹑成型收縮﹕PPS料是結晶性材料﹐結晶化導致的最大影響為﹕因殘余應力所造成的凹陷﹑翹曲﹑應力開裂及強度下降等問題。
在設計時﹐除厚壁成型用品種之外﹐其余各品種的最大壁厚應不超過7~10mm﹐並且厚度應均勻。
4﹑排氣孔﹕PPS成型時的排氣孔尺寸通常為高0∙015~0∙02mm﹐寬2mm以上。
利用脫模面及頂針作排氣孔也行﹐而為了得到較好的製品﹐也可使用真空排气孔。
5、模具温度的控制：試產用模具或可使用帶式加熱器控制模溫﹐但大量生產時﹐模具通常都採用油式加熱器或電熱棒式加熱器。
6﹑乾燥﹕建議的乾燥溫度為150℃~160℃﹐為期2~3個小時。
若使用熱風乾燥劑➢成型注意事項通常大件成型時﹐每一循環的時間變長﹐在極筒內樹脂的滯留時間也隨著增長﹐而在高溫中滯留過久﹐樹脂的顏色會呈較黑色﹐流動性也會下降﹐但對樹脂的特性沒有太大的影響。
通常對于大件的成型﹐極筒應採用較低的溫度﹐而小件的成型採用較高的溫度。
為防成型品的重量每次變動不一﹐加上若干背壓(5kgs/cm3) ﹐對于獲得品質穩定的成型品有所好處。
注射速度不同﹐產品的表面光亮度就不一樣﹐注射速度越快﹐表面光澤越好﹐但容易發生產品翹曲﹐燒焦﹐對此必須注意。
一般使用中等速度﹐較高注射壓力條件成型。
PPS 材料性能
PPS塑料是什么材料PPS塑料中文名叫做聚苯硫醚，英文名称是Phenylene sulfide。
它具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。
PPS是工程塑料中耐热性最好的品种之一，热变形温度一般大于260度、抗化学性仅次于聚四氟乙烯，流动性仅次于尼龙。
此外，它还具有成型收缩率小（约 0.08%），吸水率低（约0 .02%），防火性好、耐震动疲乏性好等优点。
PPS塑料比重:1.36g/cm³ 成型温度：300-330℃ 一、PPS塑料物料性能PPS塑料耐热性能：热变形温度超过260℃，是目前使用温度最高的热塑性工程塑料之一，长期使用温度为220~240℃，短时可达260℃。
PPS塑料耐化学性能：目前尚未发现可在200℃以下溶解PPS的溶剂，对无机酸、碱和盐抵抗性极高。
PPS塑料电性能：在高温、高湿、高频率的环境中，具有很高的体积电阻率、表面电阻率、击穿电压，低的介电常数及介电损耗角正切，是优良的绝缘材料。
经改性处理，也能制成具良好导电性能的高强材料。
PPS塑料力学性能：刚性极强，表面硬度高，并具有优异的耐蠕变性和耐疲劳性。
二、PPS塑料成型性能1.无定形料,吸湿小,但宜干燥后成型。
2.流动性介于ABS和PC之间，凝固快，收缩小，易分解，选用较高的注射压力和注射速度。
模温取100-150度。
主流道锥度应大，流道应短。
应用范围一般可应用于制造PPS管、PPS板材等材料，多用于建筑、家居方面PPS塑料聚苯硫醚的特性及优点：超耐高温、尺寸稳定不易变形、电气性能极佳、耐化学性腐蚀、防火阻燃、电绝缘性能优、耐电弧性好。
PPS塑料长期耐温RTI可达200度以上，热变形温度270度以上。
力学性能优良，具高刚性、高抗蠕变性、更具有加工性能好，吸水率低、成型收缩率小、尺寸稳定性好、耐辐射等性能，被广泛应用于：本品被广泛地用于在航天航空、化工、电子电器、机械、汽车铁路等行业中，制作高强度、耐高温、绝缘的各种高性能要求的航空业用器件；制作防腐器件、耐腐蚀阀门、绝缘器件等；制作精密电器接插件、高强度外壳、耐高温接触器等；制作使用环境苛刻的电机零件、端子；制作耐高温、尺寸精密要求的汽化器、分配器、点火器、滑块、制动系统电磁阀、齿轮、热敏电偶、活塞环。
聚苯硫醚PPS介绍
PPS（聚苯硫醚）英文名称: Polyphenylene sulfide，简称PPS.中文名称: 聚苯硫醚,是一种新型高性能热塑性树脂PPS 具有优良的耐高温、耐腐蚀、耐辐射、阻燃、均衡的物理机械性能和极好的尺寸稳定性以及优良的电性能等特点，被广泛用作结构性高分子材料，通过填充、改性后广泛用作特种工程塑料。
同时，还可制成各种功能性的薄膜、涂层和复合材料,在电子电器、航空航天、汽车运输等领域获得成功应用。
近年来，国内企业积极研发，并初步形成了一定的生产能力，改变了以往完全依赖进口的状况。
但是，中国PPS 技术还存在产品品种少、高功能产品少、产能急待扩大等问题，这些将是PPS 下一步发展的重点。
特点:具有机械强度高、耐高温、高阻燃、耐化学药品性能强等优点;具有硬而脆、结晶度高、难燃、热稳定性好、机械强度较高、电性能优良等优点。
PPS 是工程塑料中耐热性最好的品种之一，热变形温度一般大于260 度、抗化学性仅次于聚四氟乙烯，流动性仅次于尼龙。
此外，它还具有成型收缩率小（约0.08%），吸水率低（约0.02%），防火性好、耐震动疲乏性好等优点。
比重：1.36 克/立方厘米成型收缩率：0.7%成型温度：300-330℃PPS 塑料的物料性能1、电绝缘性(尤其高频绝缘性)优良,白色硬而脆，跌落于地上有金属响声,透光率仅次于有机玻璃,着色性耐水性,化学稳定性良好。
有优良的阻燃性，为不燃塑料。
2、强度一般，刚性很好,但质脆,易产生应力脆裂,不耐苯.汽油等有机溶剂.长期使用温度可达260 度，在400 度的空气或氮气中保持稳定。
通过加玻璃纤维或其它增强材料改性后，可以使冲击强度大为提高，耐热性和其它机械性能也有所提高，密度增加到1.6-1.9，成型收缩率较小到0.15-0.25％适于制作耐热件.绝缘件及化学仪器.光学仪器等零件.PPS 塑料的成型性能1.无定形料,吸湿小,但宜干燥后成型。
2.流动性介于ABS 和PC 之间，凝固快，收缩小，易分解，选用较高的注射压力和注射速度。
PP_PVC_PPS_ASA_塑料特性、成型工艺、用途
PP塑料特性、成型工艺、用途PP 聚丙烯化学和物理特性PP是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点。
由于均聚物型的PP温度高于0C以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP材料有较低的热扭曲温度（100C）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。
PP的强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150C。
由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。
PP的流动率MFR范围在1~40。
低MFR的PP材料抗冲击特性较好但延展强度较低。
对于相同MFR的材料，共聚物型的强度比均聚物型的要高。
由于结晶，PP的收缩率相当高，一般为1.8~2.5%。
并且收缩率的方向均匀性比PE-HD等材料要好得多。
加入30%的玻璃添加剂可以使收缩率降到0.7%。
均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。
然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。
注塑模工艺条件干燥处理：如果储存适当则不需要干燥处理。
熔化温度：220~275C，注意不要超过275C。
模具温度：40~80C，建议使用50C。
结晶程度主要由模具温度决定。
注射压力：可大到1800bar。
注射速度：通常，使用高速注塑可以使内部压力减小到最小。
如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口:对于冷流道，典型的流道直径范围是4~7mm。
建议使用通体为圆形的注入口和流道。
所有类型的浇口都可以使用。
典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。
对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。
PP材料完全可以使用热流道系统。
典型用途汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
PPS材料性能
PPS聚苯撑硫Polyphenylene Sulphide1、通称：聚苯撑硫．2、缩写：PPS3、别名：（香港工业用俗称雷腾）硫化聚合物（Sulphidepolymer）4、供应商：5、商品名称/注册商标：Bayer TedurCibaGeigy CrastonGeneral Electric Plastics SupccHocchst Cclancsc FortronPhillipsChemicals Ryton6、物料性质：PPS是一种结晶热塑性塑料，以似苯撑（paraphenylcnc）组合为基，联合硫原子．质地易碎；加入填料后可大大改良物料的性质（如冲击强度、抗电弧及抗漏电痕迹）．市面上的PPS多数已混合玻璃纤维（如40％或矿物填料/玻璃纤维混合物）．这些PPS合成物有良好的机械及绝缘性质，可抗潮湿、化学品及高温（连续使用温度达240℃），本身已具防火性能，质地坚固（可比美铝质），抵抗蠕变，尺寸稳定性高，注塑复杂精密的制品亦毫无困难，在高温下仍能保持性质不变．因为其结构排列整齐、结晶度高（最多为65％），故制品可在短期内完成．另外，PPS是不易燃物料，氧指标高（例如47，与PVC一样），GFPBT的氧指标为20，GFPA 为28．其缺口冲击强度（增强GF级）与PBT差不多，但比PPO及PC低．目前有较高份子量的PPS（如Ryton A-100）发售，有更佳的物理性质（相较于原装PPS）及抗断裂性（例如注入厚壁部位时）．7、流动性：PPS乃容易流动的物料（较PPC或PPO易，与PP差不多），有3至4的熔流指数（MFR）.在熔点以上（约282℃）时，熔胶会变成流体．所采用的浇口直径为0.25毫米，可塑造出很薄的制品．流动数据：粘度（Nsmˉ²）物料在1000sˉ¹剪切率下：一般用途R4：含40％玻璃电子级R10含玻璃及矿物300℃234 200320℃185 145340℃145 105360℃115 76在320℃下：100sˉ¹522 3281000sˉ¹185 14510000sˉ¹65 64100000sˉ¹23 288、收缩性：收缩量可以很少（0.2％），但其于PPS通常填入玻璃纤维，故收缩量并无规律，厚件比薄件收缩得更多．在脆化温度（190℃）以上的模具温度会有额外收缩量；低模具温度（90℃）则不会出现此情况，不过，在大多数情况下，这些塑后收缩是很难察觉到的，而且热模具（135℃）是绝无塑后收缩的．9、可抵抗以下物质：在200℃以下不溶于任何已知的溶剂．其抗化池能力仅次于PTFE．加外，可抵抗油、汽油、清洁剂、大多数的酸和碱、碳甲及氯化碳氲．在高温下除可抵抗化学品外，亦可抗水解，且尺寸稳定性良好．即使在200℃以上，物料性质仍可维持不变．在室温下，含40％GF的PPS比ABS 更加坚硬．10、不能抵抗以下物质：热浓氧化酸（如硫酸）、某些胺（amines）、苯醛（benzaldchyde）、氮甲烷（niromethane）及一些卤化（halogenated）混合物．11、塑料测试或鉴定法：未增强的PPS密度为 1.4gcmˉ³,帮会迅速沉于水，而慢慢沉于饱和的氯化镁溶液（密度为1.34）．制品主要以填充物料制成，因为密度较高；含40％GF的PPS密度为1.6gcmˉ³.纤维含量可达45％．一并使用矿物填料及玻璃纤维时，总填料量更可达65％（以重量计）．12、着色：底色为深褐钯，故染色范围有限．PPS制品可在一些恶劣的情况下使用（例如高温），而这些情况亦制到颜色的范围．13、塑料及制品的处理：吸水量少（0.05％，但矿物填料级的吸水量或会增加．尽管如此，加热有香于加工，故应烘干所有物料．最好用抽湿干燥机（温度可达175℃）以150℃烘3小时――普通焗炉甚至须要6小时．退火（通常以225℃烘２至4小时）可以达到最佳的尺寸稳定性、遇热稳定性、坚固性、结晶程度及260℃以上的热变形温度（HDT）．以一般情况而言，热模具（135℃以上）已可产生足够的结晶程度及上佳的表面．但如不要求制品定要耐热和稳定，便可采用冻模具（30-90℃）．此类（低结晶度）制品的HDT可能只有230℃．部件的表面或者较差，但比（高结晶度）制品更为刚韧耐用．可以150℃把矿物填料级烘干3小时．14、模具及浇口设计：模具温度应为135℃．若熔胶温度为320℃，那么，每注一克料最多便须消耗385焦耳的热量．比热为2080j/kgK.由于填充聚合物有磨损的问题，太选择钢材时要特别小心：应选用含铬（chromium）/钽（molybdenum）/钒（vanadium）量高的碳钢．模具表面必须打磨平滑及经热处理加硬，才可造出平滑的制品表面，并使模具更加耐用．常用的防腐蚀方法乃镀上保护物质，如硬铬（hardchrome）.模具可以用电加热（至140℃），通常会用盒式加热器，每公斤重量可用0.5kw．进料系统必须将纤维定向性所引致的焊接及翘曲可能性减至最你．所以最宜采用模模形及薄膜浇口．由于PPS没有其它热塑性塑料的过份饱压问题，故无须使用平衡流道系统；热流道的效果也不错．另处，PPS的收缩量少，故注口、模腔及模芯必须有足够的拔模斜角及打磨．15、流径：胶壁厚度比例：完全视乎等级、熔胶及模具温度而定，可达150：1（若壁厚1毫米以上），若可以用另一种物料（如PA66）填充模具，即使PPS须较高的填充压力，仍可使用．16、投影面积：如果锁模力不足，便会产生毛边，制品表面差劣．厚件制品（3毫米以上）应有2tsi(31MNmˉ²);薄件制品应有3tsi(47MNmˉ²)．17、射料缸装备：射咀应配备关闭阀，以免物料溢出．开入式射咀（温度控制得宜）必须连同减压装置及冷料并使用，周期时间要短而一致才可被接受．螺丝应装配回流阀．由于熔胶有磨擦力，故必须定期维修料缸装备．18、螺丝垫料（srewcushion）:3毫米19、射料量：20、熔胶温度：50至85％．由300至360℃不等，以320℃为佳．若某一等级的熔胶温度提升，粘度就会骤降，但不会对强度性质构成太大的影响．切勿超过370℃，否则会产生刺激性气体．21、机筒滞留时间：以高温加工时，必须确保物料在机筒内流动．但在305到320℃的平均模塑温度下是容许有短暂滞留的．22、温度调值：只有对于溶流的要求十分严谨时才可使用高溶胶温度，譬如，360℃比315℃的溶流多50％模具温度不应在90至135℃之间，如超过此范围，即使冷却程度有轻微的差别亦会使结晶程度（以及物质）大大不同．高模具温度可塑帛制出最高硬度（翘曲模数）；低模具温度则使制品表面粗糙，有最大的冲击、弯曲及拉伸强度．135℃以上（甚至高达260℃）的温度可以令制品的尺寸稳定．若以低温模塑，仍然可保尺寸稳定，只要不超过此温度加热制品（因为结晶体会起变化）．23、温度调值：℃地区编号位置高结晶度由－至－低结晶度由－至－1 机筒后方（料斗附近）280-300 280-3002 机筒290-310 290-3103 中间300-330 300-3304 机筒前方315-360 315-3605 射咀305-340 305-340模具135-160 30-8024、射料速度：极度高速会使制品燃烧．遇此情况应改善排气系统及减低速度．切勿超过50000sˉ¹(例数秒)的剪切率．25、射压：注塑机在首阶段所付出的压力最高可达1500bar•150MNmˉ²•21800psi;而在次阶段则可达1000bar•100MNmˉ²•14500psi．所用的压力应足以阻止毛边出现．26、螺丝转动速度（rpm）:越低越好（100rpm以下）以免纤维降质．27、背压：最高为50 bar•5MNmˉ²•725psi．实际上只须少量（甚至无须）背压，故越低越好，与射料量一致．28、停机：若要长期停机，应空置机筒，把螺丝留在推前位置，停止加热．可用挤压级HDPE清洗机筒．29、再加工：将翻磨的物料贮存于密封的容器内，可免潮湿或污染．翻磨料必须烘干，使用量越少越好（最多为30％）．许多聚合物会在PPS的熔胶温度下降质．应在使用PPS前后用流动性慢（低MFR）的HDPE清理．30、塑件修饰：浇口很易折断，尤其是附近有预早安排的缺口，可令进料容易拆除；或可用热切方法，只要整组设备可达到及维持于所须的高温．除了下班及矿物填料级外（因为塑胶成份少），其它制品可用超声波焊接塑件．31、典型制品：由于物料可耐高温而不变形，故适宜制造接驳器、电极板、插座、线圈模、线轴及机电器、抗电弧级可制造机电器底部、汽车外壳、灯架及电器开关掣、于气车制造业来说，PPS可替代金属品，造成化油器零件、点火板、电灯插座及加热系统的流动控制阀．因为石英卤素灯的用途日渐普遍，制品可达200℃以上――在这方面，PPS已取替陶器，在其它方面也可代替金属，例如制造散气控制阀时，3种PPS料已可取代14种钢质料，并且是以超声波焊接的．PPS适用于气车制造业的原因是：可抗高温及高热、有适当的机械性质、模塑精确、尺寸稳定、抗化学品．此外，由于街灯反射器须要抗热、高度光滑、精确及有足够的冲击强度，所以亦用PPS制造．还有用于PH测量器制品（不锈钢只可维持两个月，PPS在三年后仍有效）．目前，新出的PPS有较高份子量，可免龟裂、而这问题会民生在某此旧款的PPS（指厚件而言），或壁厚剧变的制品身上．常见的新等级为RytonA10，虽然较贵，但延伸性质较佳（由1％增至21％），冲击强度也递增，不过，结晶时间较长，生产量自然少．PPS亦用作密封式（encapsulation）混合物，以取替环氧权脂，制造密封式电晶体及贮电箱等．32、PPS的主要性能耐热性能优异：其熔点超过280℃，热变形温度超过260℃，长期使用温度为220-240℃。
PPS(聚苯硫醚)性能特点
2、聚苯硫醚( PPS )特性：密度1.38g/cm3，断裂强度5.0g/d，极限氧指数34，是结晶性高性能热塑性工程塑料，具有耐热、耐化学性、阻燃性等特性。
过滤性能：可在190℃的温度下连续使用，瞬时温度可达200℃（每年累计400小时以下）；耐化学性非常好，是抗酸碱性很强的纤维；其缺点是抗氧化性较差，要求O2含量小于15%(V ol)、NO X小于600mg/Nm3，在使用中，含氧量越高，所使用的温度就要越低。
PPS 滤料具有较强的抗腐蚀功能和很好的尺寸稳定性，在集尘和清灰方面具有优良的性能。
典型用途是市政废物焚烧炉、公用工程锅炉、烧煤锅炉、医院焚烧炉、热电联产锅炉上用的脉冲袋滤器。
也可用它来取代别的经不住高温或存在化学品及不耐潮湿的合成纤维。
PPS过滤毡是我厂选用美国、日本等国生产的聚苯硫醚（PPS）纤维，按照其它耐高温过滤毡的生产工艺，生产加工的过滤材料，为耐高温过滤材料的主要品种之一。
PPS针刺滤料在以下场合的应用中性能卓越。
1、燃料中含硫或烟道气中含硫的氧化物，现已证明其是抗酸碱腐蚀、抗化学性很强的纤维。
2、烟道中含湿气的场合。
3、在温度190℃~232℃工矿条件下，气布比高达5:1做线上清灰及气布比6:1作离线清灰时，PPS滤袋具有优异的性能纪录。
PPS纤维具有强度的完整保持性和内在的耐化学性，可以在恶劣的环境中保持良好的过滤性能，并达到理想的使用寿命。
在过滤燃煤锅炉、垃圾焚烧炉、电厂粉煤灰的集尘处理等脉冲清灰式除尘器中，PPS过滤毡是理想的过滤材料。
注：PPS也称聚苯硫醚纤维，在世界范围内只有少数几家大型化学公司生产，日本东洋（TOYOBO）公司的注册商标为“普抗®”“PROCON”,日本东丽（TORAY）公司的注册商标为特利通®“TORCON”,美国飞利浦（PHILIP）公司的注册商标为“莱顿”也称“莱通”或“赖登”。
PPS
PPS塑料(聚苯硫醚)英文名称:Phenylenesulfide比重:1.36克/立方厘米成型收缩率:0.7%成型温度：300-330℃。
它是一种综合性能优异的热塑性特种工程塑料，其突出的特点是耐高温，耐腐蚀和优越的机械性能。
全球六大PPS生产商菲利普、东丽、泰科纳、宝理、大日本油墨和东莞达健。
我国的天津合成材料研究所、广州化学试剂二厂及广州化工研究所等单位曾有少量小试，但均无法稳定连续生产。
国内其他公司做不到，但是东莞达健做到啦！目前国内PPS的厂商有东莞达健，到2014年，世界PPS的产量可达到10万吨/年。
PPS的最大需求为中国达健占25%，已经占领中国大部分市场。
PPS的主要特点为：PPS的耐辐射性好，耐辐射达到gy1×108，是其它工程塑料无法比拟的新材料，在电子、电气、机械、仪器、航空、航天、军事等特别是原子弹、中子弹领域，是作为耐辐射唯一理想的优良材料。
PPS本身的化学结构相当稳定，而且含有阻燃性的元素——硫，因此，PPS 具有优异的耐燃性。
纯PPS的极限氧气指数可高达44，也就具有优良的耐燃性。
含填充剂或玻璃纤维的PPS的极限氧气指数更高，其耐燃性更佳。
纯PPS在厚度为0.8mm时便可通过UL-94 V0级。
基本上，除了少数等级如超韧系列之外，PPS的UL94燃烧性都是属于V-0级，在UL 94燃烧性中已是最佳的等级了。
超韧系列PPS含有一些增韧剂，会牺牲一些耐燃性。
纯PPS及未添加导电物的PPS等级皆具有优良的电气绝缘性质。
添加碳纤维的PPS等级则有相当低的体积电阻系数。
达健是一家专业从事PPS(聚苯硫醚）研发，生产，营销为一体的现代化科技企业，服务于全球广泛客户群体。
PPS (聚苯硫醚）是一种非常高端精密的材料，客户要求质量稳定性非常高，达健公司能做到长期有货，并且品质常年始终如一，为客户解决所有的担心困扰。
我深信达健可以给您提供更有保障更具附加值的合作。
中国有达健，PPS不再进口。
PPS材料性能
PPS聚苯撑硫Polyphenylene Sulphide1、通称：聚苯撑硫．2、缩写：PPS3、别名：（香港工业用俗称雷腾）硫化聚合物（Sulphidepolymer）4、供应商：5、商品名称/注册商标：Bayer TedurCibaGeigy CrastonGeneral Electric Plastics SupccHocchst Cclancsc FortronPhillipsChemicals Ryton6、物料性质：PPS是一种结晶热塑性塑料，以似苯撑（paraphenylcnc）组合为基，联合硫原子．质地易碎；加入填料后可大大改良物料的性质（如冲击强度、抗电弧及抗漏电痕迹）．市面上的PPS多数已混合玻璃纤维（如40％或矿物填料/玻璃纤维混合物）．这些PPS合成物有良好的机械及绝缘性质，可抗潮湿、化学品及高温（连续使用温度达240℃），本身已具防火性能，质地坚固（可比美铝质），抵抗蠕变，尺寸稳定性高，注塑复杂精密的制品亦毫无困难，在高温下仍能保持性质不变．因为其结构排列整齐、结晶度高（最多为65％），故制品可在短期内完成．另外，PPS是不易燃物料，氧指标高（例如47，与PVC一样），GFPBT的氧指标为20，GFPA 为28．其缺口冲击强度（增强GF级）与PBT差不多，但比PPO及PC低．目前有较高份子量的PPS（如Ryton A-100）发售，有更佳的物理性质（相较于原装PPS）及抗断裂性（例如注入厚壁部位时）．7、流动性：PPS乃容易流动的物料（较PPC或PPO易，与PP差不多），有3至4的熔流指数（MFR）.在熔点以上（约282℃）时，熔胶会变成流体．所采用的浇口直径为0.25毫米，可塑造出很薄的制品．流动数据：粘度（Nsmˉ²）物料在1000sˉ¹剪切率下：一般用途R4：含40％玻璃电子级R10含玻璃及矿物300℃234 200320℃185 145340℃145 105360℃115 76在320℃下：100sˉ¹522 3281000sˉ¹185 14510000sˉ¹65 64100000sˉ¹23 288、收缩性：收缩量可以很少（0.2％），但其于PPS通常填入玻璃纤维，故收缩量并无规律，厚件比薄件收缩得更多．在脆化温度（190℃）以上的模具温度会有额外收缩量；低模具温度（90℃）则不会出现此情况，不过，在大多数情况下，这些塑后收缩是很难察觉到的，而且热模具（135℃）是绝无塑后收缩的．9、可抵抗以下物质：在200℃以下不溶于任何已知的溶剂．其抗化池能力仅次于PTFE．加外，可抵抗油、汽油、清洁剂、大多数的酸和碱、碳甲及氯化碳氲．在高温下除可抵抗化学品外，亦可抗水解，且尺寸稳定性良好．即使在200℃以上，物料性质仍可维持不变．在室温下，含40％GF的PPS比ABS 更加坚硬．10、不能抵抗以下物质：热浓氧化酸（如硫酸）、某些胺（amines）、苯醛（benzaldchyde）、氮甲烷（niromethane）及一些卤化（halogenated）混合物．11、塑料测试或鉴定法：未增强的PPS密度为 1.4gcmˉ³,帮会迅速沉于水，而慢慢沉于饱和的氯化镁溶液（密度为1.34）．制品主要以填充物料制成，因为密度较高；含40％GF的PPS密度为1.6gcmˉ³.纤维含量可达45％．一并使用矿物填料及玻璃纤维时，总填料量更可达65％（以重量计）．12、着色：底色为深褐钯，故染色范围有限．PPS制品可在一些恶劣的情况下使用（例如高温），而这些情况亦制到颜色的范围．13、塑料及制品的处理：吸水量少（0.05％，但矿物填料级的吸水量或会增加．尽管如此，加热有香于加工，故应烘干所有物料．最好用抽湿干燥机（温度可达175℃）以150℃烘3小时――普通焗炉甚至须要6小时．退火（通常以225℃烘２至4小时）可以达到最佳的尺寸稳定性、遇热稳定性、坚固性、结晶程度及260℃以上的热变形温度（HDT）．以一般情况而言，热模具（135℃以上）已可产生足够的结晶程度及上佳的表面．但如不要求制品定要耐热和稳定，便可采用冻模具（30-90℃）．此类（低结晶度）制品的HDT可能只有230℃．部件的表面或者较差，但比（高结晶度）制品更为刚韧耐用．可以150℃把矿物填料级烘干3小时．14、模具及浇口设计：模具温度应为135℃．若熔胶温度为320℃，那么，每注一克料最多便须消耗385焦耳的热量．比热为2080j/kgK.由于填充聚合物有磨损的问题，太选择钢材时要特别小心：应选用含铬（chromium）/钽（molybdenum）/钒（vanadium）量高的碳钢．模具表面必须打磨平滑及经热处理加硬，才可造出平滑的制品表面，并使模具更加耐用．常用的防腐蚀方法乃镀上保护物质，如硬铬（hardchrome）.模具可以用电加热（至140℃），通常会用盒式加热器，每公斤重量可用0.5kw．进料系统必须将纤维定向性所引致的焊接及翘曲可能性减至最你．所以最宜采用模模形及薄膜浇口．由于PPS没有其它热塑性塑料的过份饱压问题，故无须使用平衡流道系统；热流道的效果也不错．另处，PPS的收缩量少，故注口、模腔及模芯必须有足够的拔模斜角及打磨．15、流径：胶壁厚度比例：完全视乎等级、熔胶及模具温度而定，可达150：1（若壁厚1毫米以上），若可以用另一种物料（如PA66）填充模具，即使PPS须较高的填充压力，仍可使用．16、投影面积：如果锁模力不足，便会产生毛边，制品表面差劣．厚件制品（3毫米以上）应有2tsi(31MNmˉ²);薄件制品应有3tsi(47MNmˉ²)．17、射料缸装备：射咀应配备关闭阀，以免物料溢出．开入式射咀（温度控制得宜）必须连同减压装置及冷料并使用，周期时间要短而一致才可被接受．螺丝应装配回流阀．由于熔胶有磨擦力，故必须定期维修料缸装备．18、螺丝垫料（srewcushion）:3毫米19、射料量：20、熔胶温度：50至85％．由300至360℃不等，以320℃为佳．若某一等级的熔胶温度提升，粘度就会骤降，但不会对强度性质构成太大的影响．切勿超过370℃，否则会产生刺激性气体．21、机筒滞留时间：以高温加工时，必须确保物料在机筒内流动．但在305到320℃的平均模塑温度下是容许有短暂滞留的．22、温度调值：只有对于溶流的要求十分严谨时才可使用高溶胶温度，譬如，360℃比315℃的溶流多50％模具温度不应在90至135℃之间，如超过此范围，即使冷却程度有轻微的差别亦会使结晶程度（以及物质）大大不同．高模具温度可塑帛制出最高硬度（翘曲模数）；低模具温度则使制品表面粗糙，有最大的冲击、弯曲及拉伸强度．135℃以上（甚至高达260℃）的温度可以令制品的尺寸稳定．若以低温模塑，仍然可保尺寸稳定，只要不超过此温度加热制品（因为结晶体会起变化）．23、温度调值：℃地区编号位置高结晶度由－至－低结晶度由－至－1 机筒后方（料斗附近）280-300 280-3002 机筒290-310 290-3103 中间300-330 300-3304 机筒前方315-360 315-3605 射咀305-340 305-340模具135-160 30-8024、射料速度：极度高速会使制品燃烧．遇此情况应改善排气系统及减低速度．切勿超过50000sˉ¹(例数秒)的剪切率．25、射压：注塑机在首阶段所付出的压力最高可达1500bar•150MNmˉ²•21800psi;而在次阶段则可达1000bar•100MNmˉ²•14500psi．所用的压力应足以阻止毛边出现．26、螺丝转动速度（rpm）:越低越好（100rpm以下）以免纤维降质．27、背压：最高为50 bar•5MNmˉ²•725psi．实际上只须少量（甚至无须）背压，故越低越好，与射料量一致．28、停机：若要长期停机，应空置机筒，把螺丝留在推前位置，停止加热．可用挤压级HDPE清洗机筒．29、再加工：将翻磨的物料贮存于密封的容器内，可免潮湿或污染．翻磨料必须烘干，使用量越少越好（最多为30％）．许多聚合物会在PPS的熔胶温度下降质．应在使用PPS前后用流动性慢（低MFR）的HDPE清理．30、塑件修饰：浇口很易折断，尤其是附近有预早安排的缺口，可令进料容易拆除；或可用热切方法，只要整组设备可达到及维持于所须的高温．除了下班及矿物填料级外（因为塑胶成份少），其它制品可用超声波焊接塑件．31、典型制品：由于物料可耐高温而不变形，故适宜制造接驳器、电极板、插座、线圈模、线轴及机电器、抗电弧级可制造机电器底部、汽车外壳、灯架及电器开关掣、于气车制造业来说，PPS可替代金属品，造成化油器零件、点火板、电灯插座及加热系统的流动控制阀．因为石英卤素灯的用途日渐普遍，制品可达200℃以上――在这方面，PPS已取替陶器，在其它方面也可代替金属，例如制造散气控制阀时，3种PPS料已可取代14种钢质料，并且是以超声波焊接的．PPS适用于气车制造业的原因是：可抗高温及高热、有适当的机械性质、模塑精确、尺寸稳定、抗化学品．此外，由于街灯反射器须要抗热、高度光滑、精确及有足够的冲击强度，所以亦用PPS制造．还有用于PH测量器制品（不锈钢只可维持两个月，PPS在三年后仍有效）．目前，新出的PPS有较高份子量，可免龟裂、而这问题会民生在某此旧款的PPS（指厚件而言），或壁厚剧变的制品身上．常见的新等级为RytonA10，虽然较贵，但延伸性质较佳（由1％增至21％），冲击强度也递增，不过，结晶时间较长，生产量自然少．PPS亦用作密封式（encapsulation）混合物，以取替环氧权脂，制造密封式电晶体及贮电箱等．32、PPS的主要性能耐热性能优异：其熔点超过280℃，热变形温度超过260℃，长期使用温度为220-240℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPS塑料的主要性能及指标
自身具有阻燃性：聚苯硫醚阻燃性可达到UL94-0级，氧指数(LOI)>57%。
聚苯硫醚自身的化学结构使其具有良好的难燃烧性能，无需加入阻燃剂。
耐热性能优异：其熔点超过280℃，热变形温度超过260℃，长期使用温度为220-240℃。
在空气中于700℃降解在1000℃惰性气体仍保持40%的重量，短期耐热性和长期连续使用的热稳定性均优于目前所有的工程塑料。
经特殊改性的品种，热变形温度可达350℃以上。
机械性能好：其刚性极强，表面硬度高，洛氏硬度>100HR,拉伸强度>170 MPa ，弯曲强度>220MPa，缺口冲击强度〉16 MPa，弯曲模量>3.5×104，并具有优异的耐蠕变性和耐疲劳性。
耐化学药物性能优异：目前尚未发现可在200℃以下溶解聚苯硫醚的溶剂，对无机酸、碱和盐类的抵抗性极强。
尺寸稳定性好：成型收缩率很低，小于0.0025%，吸收率小于0.05%，线性热膨胀系数也小。
在高温、高湿条件下仍表现出良好的尺寸稳定性。
故在机械、化工、仪器、仪表和航空、航天、舰船等各个方面都具有广泛用途。
电性能优：聚苯硫醚在高温、高湿、高频条件下仍具有优良的电性能，其体积电阻率为1×1016Ω.cm，表面电阻率为1×1015Ω，电气强度>18KV/mm.
耐磨性突出：通过填充氟树脂和碳纤维等润滑剂，可大幅度提高其耐磨性，摩擦系数在0.01-0.02。
耐幅射：耐幅射达到Gy 1×108，是其它工程塑料无法比拟的新材料，是电子、电气、机械、仪器、航空、航天、军事等领域特别是原子弹、中子弹耐辐射唯一理想的优良材料。
加工性能好：PPS树脂的熔体粘度低，流动性好，极易与玻纤润湿接触，因此填充填料容易，用其制备的玻纤或无机填料增强注塑级粒料，具有极高抗伸缩性，抗冲击性，抗弯曲及延展性。
在其熔点以上可以统一成形。
与金属和非金属粘接性能好：PPS特别对玻璃、铝、钛、不锈钢等具有非常高的粘结强度，附着力达到1级。
对玻璃的粘结性能好，极宜作化工设备的衬里。
PPS的主要应用范围
纤维、薄膜：用PPS纤维与其它合成纤维混纺，可制作高性能工业滤布，耐辐射的宇航用布。
PPS薄膜是最好的达到F级的绝缘材料，可制作电容器、阻抗电子元件，
扁平线圈骨架、电线包覆物、掩盖物、汽化器隔膜，热敏印刷材料、柔软磁盘，电子摄影用感光带等。
电子电气：微型电子元件封装、连接器、接线器、插座、线圈骨架、微调电容器，保险器基座。
机械仪表：泵壳、泵轮、瓦、齿轮、滑轮、万向头、密封垫，法兰盘、计数器、水准仪、流量计部件。
汽车领域：温度传感器、汽化器、进化器、汽化泵、坐椅基座，水箱水室。
家用电器：电风扇、微波炉支架，干衣机、咖啡煲、电饭煲、热风筒、烫发器、空调压缩机。
军事领域：制作歼击机、导弹垂直尾翼，导弹燃烧室，航空、航天、飞行器接插件、线圈骨架、仪表盘诸多部件，特别是隐形战斗机、轰炸机主要部件。
核潜艇耐核幅射零件部分，枪支、头盔，军用帐篷、器皿、宇航员用品，军舰、潜艇耐腐蚀、耐磨零部件，美国研制的新型战车(正在生产阶段)和英国研制的塑料坦克(在实验阶段)等等…。
