1.主要技术内容
复杂盾构法施工技术为复杂地层、复杂地面条件下的盾构法施工技术，或大断面（洞径大于10m）、异型断面形式（非单圆形）的盾构法施工技术。
“盾”是指保持开挖面稳定性的刀盘和压力舱、支护围岩的盾型钢壳，“构”是指构成隧道衬砌的管片和壁后注浆体。
由于盾构施工技术对环境影响很小而被广泛的采用，得到了迅速的发展。
盾构机主要是用来开挖土砂围岩的隧道机械，由切口环、支撑环及盾尾三部分组成。
就断面形状可分为单圆形、双圆形及异型盾构。
所谓盾构施工技术，是指使用盾构机，一边控制开挖面及围岩不发生坍塌失稳，一边进行隧道掘进、出渣，并在盾构机内拼装管片形成衬砌、实施壁后注浆，从而在不扰动围岩的基础上修筑地下工程的方法。
选择盾构型式时，除考虑施工区段的围岩条件、地面情况、断面尺寸、隧道长度、随到线路、工期等各种条件外，还应考虑开挖和衬砌等施工问题，必须选择能够安全而且经济地进行施工的盾构型式。
根据盾构头部的结构，可将其大致分为闭胸式和敞开式。
闭胸式盾构与可分为土压平衡式盾构和泥水加压式盾构；敞开式盾构又可分为全面敞开式和部分敞开式盾构。
2.技术指标
（1）承受荷载。
设计盾构时需要考虑的荷载如：垂直和水平土压力、水压力、自重、上覆荷载的影响、变向荷载、开挖面前方土压力及其
他荷载。
（2）盾构外径。
所谓盾构外径，是指盾壳的外径，不考虑超挖刀头、摩擦旋转式刀盘、固定翼、壁后注浆用配管等突出部分。
（3）盾构长度。
盾构本体长度指壳板长度的最大值，而盾构机长度则指盾构的前端到尾端的长度。
盾构总长系指盾构前端至后端长度的最大值。
（4）刀盘扭矩。
刀盘扭矩可进行简便计算：
式中：T;装备扭矩（KN2m）；D;盾构外径（m）；a;扭矩系数（土压平衡式盾构a=8～3；泥水加压式盾构a=9～5）。
（5）总推力。
盾构的推进阻力组成包括：盾构四周外表面和土之间的摩擦力或粘结阻力（F1）；推进时，口环刃口前端产生的贯入阻力（F2）；开挖面前方阻力（F3）；变向阻力（曲线施工、蛇形修正、变向用稳定翼、挡板阻力等）（F4）；盾尾内的管片和壳板之间的摩擦力（F5）；后方台车的牵引阻力（F6）。
以上各种推进阻力的总和（∑F），须对各种影响因素仔细考虑，要留出必要的富余量。
3.适用范围
适用于各类土层或松软岩层中隧道的施工。
4.已应用的典型工程
2006年北京地铁10号线在穿越三元桥临楼地段，盾构双线调至净距1.70m；2010年北京地铁9号线军一东区间盾构机在湖泊下砾岩层中掘进；2003年上海率先采用双圆形盾构机施工M8线地铁区间；上海外
滩观光隧道实现了城市复杂地层近距离叠交隧道施工。
复杂岩溶地层地铁盾构施工影响的关键技术研究
复杂岩溶地层地铁盾构施工影响的关键技术研究发布时间：2023-03-02T06:47:39.205Z 来源：《工程建设标准化》2022年20期作者：丛英学[导读] 本文先从复杂岩溶地层的处理入手，接着分析了盾构施工的技术和注意要点，希望能够帮助施工人员更好开展工作。
丛英学中交隧道工程局有限公司江苏省南京市 211100摘要：本文先从复杂岩溶地层的处理入手，接着分析了盾构施工的技术和注意要点，希望能够帮助施工人员更好开展工作。
关键词：岩溶地层；地铁盾构；施工影响；关键技术1岩溶地层处理1.1处理原则全填充溶洞属于基坑开挖面之外内容，在经过钻孔探测之后，如果填充物是硬塑状黏土，探孔没有渗漏水现象，那就不需要加固并对溶洞注浆，如果填充物是其它类型，那就要对溶洞注浆和加固。
开挖面以内的穿越状全填充型溶洞，如果填充物属于硬塑状黏土，开挖之后没有渗漏水、填充物比较稳定，那就不要清理填充物，只要对一些空洞回填注浆即可；如果填充物是其它物质就要注浆和加固。
盾构法施工过程中，除了建筑物涵盖的地区，其他地区使用地面处理方式，辅之以洞内处理。
1.2不同地区地铁工程的处理措施1.2.1处理措施的相同处我国地铁工程存在岩溶地层，通常使用间歇式注浆法，使用纯水泥浆、水泥砂浆等材料。
划分溶洞的时候需要考虑溶洞、结构距离、溶洞填充种类和溶洞高度等数据。
1.2.2处理措施的不同处一些城市要考虑隔水层，进而确定隧道底部的加固大小。
一些城市会考虑周围的建筑环境，从而更好地把握隧道两边和底部的加固大小。
施工人员选择注浆压力的时候，一些城市会参考地下水压力，根据注浆孔位来判断注浆压力。
结合隧道两边的处理范围，一些城市选择6m的直径盾构。
隧道底部的处理处理直径位于2m-10m之间。
1.3处理要求对于处理结果的要求，不同地区的地铁设计要求不一样，施工人员在具体验证的时候需要花费一些成本，试验的离散性较大。
以下是普遍的岩层地层处理结果要求，受限，岩溶地层在加固之后任意选择钻孔取芯，采取抗压试验，无侧限的抗压强度值大于0.5MPA。

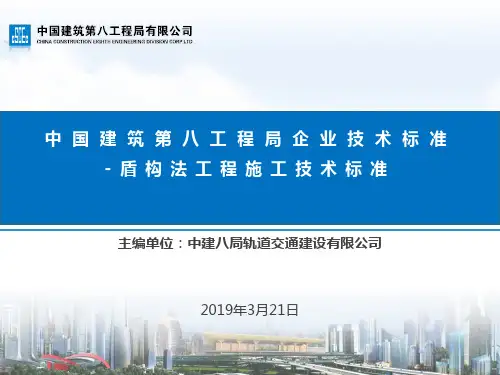

盾构法工程施工技术标准
8
9
1. 编制背景
（3）地面人文自然景观受到良好的保护，周围环境不受盾构施工干扰。 地面人文自然景观受到良好保护，周围环境不受盾构施工干扰，在松软地层中开挖
埋深较大的长距离、大直径盾构隧道，在经济、技术、安全等方面具有优越性。
9
1. 编制背景
缺点：
（1）盾构机械造价昂贵，地铁隧道用盾构机价格在3500万元～5000万元左右，隧道较短 时经济性较差。 （2）隧道曲线半径过小时施工较为困难。 （3）隧道埋深太浅，则盾构法施工困难很大，地表沉隆很难控制。 （4）隧道衬砌、运输、拼装、机械安装等工艺复杂，同时需要设备制造、衬砌管片预制、 场地布置、盾构转移等不同施工技术的相互配合，系统工程协调复杂。
2.10 渣土改良系统和注浆系统应与地质条件相适应。注浆系统应具备浆液注入速度和注压力调节功能。
2.11 人闸和保压系统应满足作业人员开仓作业要求，人闸宜采用并联双仓式。盾构主机和后配套设备结 构应满足导向系统的安装和通视要求，盾构掘进管理系统应与导向系统实现数据交互。
16
3. 施工准备
3.1 一般规定
17
3. 施工准备
3.3 设施准备
辅助设施应根据掘进方法和施工工艺要求等配置。 辅助设施应符合下列规定: ① 根据工程需要和环境保护要求，应配置符合盾尾同步注浆需要的浆液站; ② 应选择合理的水平和垂直运输设备; ③ 供电设备应满足盾构施工要求。 盾构始发和接收工作井内设施应符合下列规定: ① 始发工作井内盾构基座应具备盾构组装、调试和始发条件; ② 接收工作井内盾构基座应能安全接收盾构，并应满足盾构检修、解体或整体移位的要求; ③ 工作井内应布置必要的排水设施; ④ 洞门密封装置应满足盾构始发和接收密封要求。

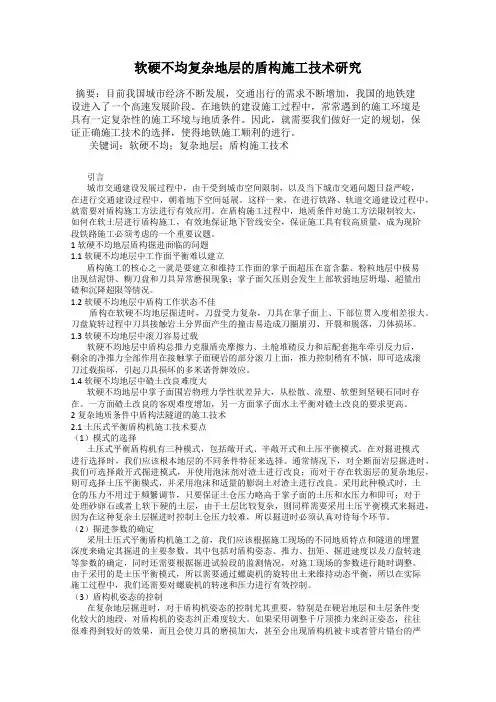

软硬不均复杂地层的盾构施工技术研究64
软硬不均复杂地层的盾构施工技术研究摘要：目前我国城市经济不断发展，交通出行的需求不断增加，我国的地铁建设进入了一个高速发展阶段。
在地铁的建设施工过程中，常常遇到的施工环境是具有一定复杂性的施工环境与地质条件。
因此，就需要我们做好一定的规划，保证正确施工技术的选择，使得地铁施工顺利的进行。
关键词：软硬不均；复杂地层；盾构施工技术引言城市交通建设发展过程中，由于受到城市空间限制，以及当下城市交通问题日益严峻，在进行交通建设过程中，朝着地下空间延展。
这样一来，在进行铁路、轨道交通建设过程中，就需要对盾构施工方法进行有效应用。
在盾构施工过程中，地质条件对施工方法限制较大，如何在软土层进行盾构施工，有效地保证地下管线安全，保证施工具有较高质量，成为现阶段铁路施工必须考虑的一个重要议题。
1软硬不均地层盾构掘进面临的问题1.1软硬不均地层中工作面平衡难以建立盾构施工的核心之一就是要建立和维持工作面的掌子面超压在富含黏、粉粒地层中极易出现结泥饼、糊刀盘和刀具异常磨损现象；掌子面欠压则会发生上部软弱地层坍塌、超量出碴和沉降超限等情况。
1.2软硬不均地层中盾构工作状态不佳盾构在软硬不均地层掘进时，刀盘受力复杂，刀具在掌子面上、下部位贯入度相差很大。
刀盘旋转过程中刀具接触岩土分界面产生的撞击易造成刀圈崩刃、开裂和脱落，刀体损坏。
1.3软硬不均地层中滚刀容易过载软硬不均地层中盾构总推力克服盾壳摩擦力、土舱堆碴反力和后配套拖车牵引反力后，剩余的净推力全部作用在接触掌子面硬岩的部分滚刀上面，推力控制稍有不慎，即可造成滚刀过载损坏，引起刀具损坏的多米诺骨牌效应。
1.4软硬不均地层中碴土改良难度大软硬不均地层中掌子面围岩物理力学性状差异大，从松散、流塑、软塑到坚硬石同时存在。
一方面碴土改良的客观难度增加，另一方面掌子面水土平衡对碴土改良的要求更高。
2复杂地质条件中盾构法隧道的施工技术2.1土压式平衡盾构机施工技术要点（1）模式的选择土压式平衡盾构机有三种模式，包括敞开式、半敞开式和土压平衡模式。
盾构法隧道施工的关键技术
为迎接2006年冬季奥运会，意大利都灵地 铁1号线2001年4月开工。
南亚和东南亚一些国家的大城市也面 临人口激增的压力：
• 新加坡地铁已完成83公里，为该地区之冠。 • 曼谷地铁历尽艰辛，1号线南段于2001年3月
贯通。
• 新德里和雅加达多年来都想修地铁，在2001 年分别与几家大公司签订贷款和修建合同。
V9 V8
管片
FPn 供泥管
排泥管
DP1
DPn
始发车站
泥浆控制阀 泥浆流量计 密度计 泥浆泵 FP--供泥泵 DP--排泥泵
图2 泥水盾构泥浆循环系统工作示意图
盾构法施工的特点
(1) 地下施工，必须面对复杂的地质条件和 敏感 的地面环境。
(2) 所用设备集成度高，技术含量高，对人 的要求较高。
(3) 涉及的专业领域较多，对复合型人才 有较多需求。
发展趋势
世界各国城市建筑历史表明： 19世纪——城市桥梁 20世纪——摩天大楼 21世纪——将是地下空间
开发利用的新纪元
21世纪的地下空间1
21世纪的地下空间2
21世纪的地下空间3
二﹑盾构法施工原理﹑特点﹑ 优点和缺点
• 盾构法施工的工作原理 • 盾构法施工的特点 • 盾构法施工的优点 • 盾构法施工的缺点
盾构法施工的优点
• 作业环境好，噪音和振动低，安全性高 • 机械化程度高，施工人员少，施工速度快 • 预制衬砌，质量易于控制，隧道质量高 • 对周围环境影响小，地表沉降易于控制； • 不影响地面交通，也不影响航运； • 适应范围广，不受风雨等气候条件影响；
盾构法施工的缺点
（1）当隧道曲线半径过小时，施工 较为困难；
地下工程施工技术新进展
地下工程施工技术新进展随着我国城市化进程的加快，地下空间资源的开发和利用逐渐成为了一种趋势。
为了适应这一趋势，地下工程施工技术也在不断创新和进步。
本文将介绍我国地下工程施工技术的新进展。
一、盾构法施工技术盾构法施工技术是一种非开挖地下空间的方法，具有对地面环境影响小、施工速度快、隧道质量高等优点。
近年来，我国盾构法施工技术取得了显著的进展。
1.超大直径盾构装备随着城市地下空间的不断开发，超大直径盾构装备的需求也越来越大。
目前，我国已经成功研制出直径超过16米的超大直径盾构机，能够满足更大型地下空间工程的需求。
2.大直径泥水盾构常压换刀技术大直径泥水盾构常压换刀技术是一种新型换刀技术，能够在不开挖隧道的情况下进行刀具的更换，大大提高了施工效率。
3.多模盾构、类矩形盾构隧道建造技术多模盾构和类矩形盾构是新型盾构机，能够在不同的地质条件下进行施工，具有更高的适应性。
类矩形盾构隧道建造技术能够有效提高隧道空间的利用效率。
4.联络通道机械法施工技术联络通道机械法施工技术是一种用于地铁隧道施工的新型技术，能够在地铁隧道之间快速建造联络通道，提高地铁隧道的运行效率。
二、TBM施工技术TBM（全断面岩石隧道掘进机）施工技术是一种高效、快速的地下空间施工方法。
近年来，我国TBM施工技术也取得了显著的进展。
1.TBM隧道变形、坍塌、突涌、卡机等重大工程问题的解决《TBM设计与施工关键技术》一书的出版，对制约复杂地质TBM隧道施工的关键核心技术进行了全面突破，为我国TBM隧道施工提供了重要的技术支持。
2.TBM隧道施工监测技术随着物联网技术的发展，TBM隧道施工监测技术也取得了很大的进步。
通过在施工现场部署大量的传感器，实时收集施工现场的数据，为施工决策提供依据。
三、基坑开挖技术基坑开挖技术是一种传统的地下工程施工方法，适用于地质条件良好且地面比较平坦开阔的地段。
近年来，基坑开挖技术也在不断创新。
1.基坑围护开挖技术随着基坑工程的规划施工与建筑物设施的距离越来越靠近，基坑的深度不断增加，基坑工程涉及的范围和规模逐渐加大，基坑围护开挖技术得到了大力开发，逐渐发展成熟，并达到国际先进水平。
盾构法(含TBM)施工技术要求
盾构法（含TBM）施工技术要求1一般要求工程所使用的原材料、半成品或成品的质量应符合国家现行的有关标准、设计要求和本规范的规定。
盾构掘进施工必须建立施工测量和监控量测系统。
2前期调查收集了解工程勘察的已有资料，熟悉施域的工程地质、水文地质、地面建（构）筑物、交通流量、地下构筑物及地下管线等情况。
3技术准备3.1 盾构掘进施工前应编制详细的施工组织设计。
3.2 针对特殊地段编制具体施工方案。
3.3 按工程特点和环境条件做好测量及监测的准备工作。
4设备、设施准备盾构及配套设施选型时要充分考虑隧道功能、隧道外径、长度、埋深和地质条件、沿线地形、地面建筑物、地下构筑物、地下管线等环境条件及周围环境对地层变形的控制要求，开挖和衬砌等诸多因素。
5盾构施工测量5.1 盾构施工测量主要内容应包括地面控制测量、竖井联系测量、地下控制测量、掘进施工测量、贯通测量和竣工测量。
5.2 测量工作开始前，应接受和收集相关测量资料，办理测量资料交接手续，并对既有测量控制点进行复测和保护。
5.3 了解盾构结构和自身导向系统的特点、精度，制定科学可行的盾构施工测量方案。
5.4 盾构施工隧道贯通测量中误差应符合以下要求：横向贯通测量中误差（mm）±50高程贯通测量中误差（mm）±256 管片制作6.1 混凝土管片应由具备混凝土预制构件专业承包二级及以上的专业厂家制作完成。
6.2 管片生产厂家应有相应的生产技术标准、健全的质量管理体系及质量控制和质量检验制度。
6.3 管片生产应编制技术方案，并应事先得到审查批准。
6.4 预制成型管片允许偏差应符合相关规范的要求。
7盾构施工7.1 一般规定（1）盾构施工必须根据隧道穿越的地质条件、地表环境等情况，通过试掘进确定合理的掘进参数和碴土改良的方法，确保盾构刀盘前方开挖面的稳定，做好掘进方向的控制，确保隧道轴线符合设计要求。
（2）盾构施工时必须做到：1）盾构掘进中必须确保开挖面土体稳定。
盾构施工技术及质量控制(PPT,68页)
2022/9/13
8
一、盾构法隧道简述
起源和发展史——第四代盾构
2022/9/13
9
一、盾构法隧道简述
盾构在我国发展历史及发展现状
我国自20世纪50年代开始涉足盾构法修建隧道和管道工程，最近二十年 开始大规模应用。虽然起步较晚，与国外先进国家仍存在一定差距。但由于 应用前景广阔，主要吸收和采用先进技术和工艺、参考和借鉴国外成功的经 验和失败的教训，所以发展较快，差距正在逐步减小。
20
三、盾构施工技术介绍
泥水平衡盾构工法技术介绍
2022/9/13
泥水循环系统
开挖的土砂以泥浆形式输 送到地面，通过泥浆处理 设备进行分离，分离后的 泥水进行重新调浆冲刷管， 再输送到开挖面。 泥水盾构适用的地质范围 从软弱砂质土层到砂砾层 都可以使用。
21
三、盾构施工技术介绍
管片拼装技术介绍
一般每环管片有6-8块管片组成，分为A、B、K型，分别为标准 块，邻接块、封顶块。 可由球墨铸铁、钢结构、钢筋砼、钢板与钢筋砼的复合材料等 制成的管片（衬砌）
c 负环顶部作为运输开口时,必须用钢材加固该开口。
管片拼装技术介绍
管 片 拼 装 流 程
2022/9/13
25
三、盾构施工技术介绍
管片拼装技术介绍
螺栓紧固流程
管片拼装 时紧固
检验紧固
二次复紧
2022/9/13
26
三、盾构施工技术介绍
管片拼装技术介绍
错缝拼装
2022/9/13
通缝拼装
27
三、盾构施工技术介绍
盾构始发是指在始发井内利用临时组装的管片、反力台架等设备， 使盾构机离开基座经井壁穿墙洞沿指定路线推进的一系列作业。
盾构复杂线型上软下硬泥岩地层下穿运营铁路施工技术
盾构复杂线型上软下硬泥岩地层下穿运营铁路施工技术
盾构法是一种现代化的地下隧道施工方法，在复杂地质条件下，特别是在软弱地层中进行盾构施工是一项技术难题。
本文将重点介绍盾构在复杂线型上软下硬泥岩地层下穿运营铁路施工的技术。
盾构的主要作用是切削地层，将土层挖掘下来，然后通过螺旋输送器将土层送至后方的槽斗中，最后将土层通过输送带或车辆运出隧道。
在软下硬的泥岩地层中，盾构施工面临的主要问题是地层的不稳定性和切削困难。
为了解决地层不稳定性的问题，可以采取以下措施：
1.加固地层：在盾构前方一定距离的地方，先进行地层加固。
可以采用注浆法、灌浆法等方式，将土层固化，增加地层的稳定性。
2.合理布置衬砌：在盾构施工过程中，可以设置衬砌结构，用于加固地层。
常见的衬砌结构包括钢筋混凝土衬砌、纤维增强塑料衬砌等。
在切削困难的泥岩地层中，盾构面临的主要问题是切削力大、切削效果差。
为了解决这个问题，可以采取以下措施：
1.选择合适的刀具：根据地层的特点，选择合适的刀具。
对于泥岩地层，可以选择强力的切削刀具，例如硬质合金刀具。
2.增加滞后曲线：在切削过程中，可以采取增加滞后曲线的方式，减少挤压和抗拔作用，从而减小切削力。
3.调整切削参数：根据地层的特点，调整切削参数，例如刀具转速、进给速度等，以获得最佳的切削效果。
盾构在复杂线型上软下硬泥岩地层下穿运营铁路的施工技术包括加固地层、合理布置衬砌、选择合适的刀具、增加滞后曲线和调整切削参数等措施。
通过这些技术手段，可以有效地解决复杂地质条件下盾构的施工问题，保证施工过程顺利进行。
盾构法隧道施工工法及管片拼装技术[详细]
1、盾构法隧道基本概念
盾构法是在盾构保护下修筑隧道的一类施工方法, 这类方法的特点是地层掘进、出土运输、衬砌拼装、 接缝防水和盾尾间隙注浆充填等作业都在盾构保护 下进行,并需随时排除地下水和控制地面沉降,因而 是工艺技术要求高、综合性强的一类施工方法,
盾构机(复合盾构土压平衡)
◢井下安装盾构(始发井) 盾构推进进洞(接收井)◣
(2)同步注浆和壁后注浆设备
盾尾建筑空隙 = 盾构外径 - 隧道外径 充填盾尾空隙的方法: 1) 同步注浆:在盾构尾部外壳上设2~6根同步
注浆管, 在盾构推进的同时进行注浆充 填空隙 2) 壁后注浆:在管片上留有注浆孔,随时可进 行壁后注浆
盾尾同步注浆管和壁后注浆孔示意图
掘进方向
图8.8-1 盾构管片错缝安装布置展开示意图
◢高精度钢筋 混凝土管片
管片堆放及 防水条、衬垫◣
管片吊运下井◣ ◢管片水平运输
◢管片试拼装 隧道拼装作业◣
3、 盾构掘进施工的竖井和配套设备
(1)盾构掘进施工的竖井 始发工作井:
满足盾构掘进机安装和出洞施工的要求 接收工作井:
盾构隧道掘进完成后进入接收井,满足盾 构拆卸或转场吊装移位的工作空间要求 竖井施工方法: 沉井法、地下连续墙围护、钢板桩围护,
3)洞门密封及止水装置的安装 洞口密封采用右图所示的折叶 式密封压板,其施工分两步进行 施工,第一步在始发端墙施工过 程中,做好始发洞门预埋件的埋 设工作,在埋设过程中预埋件与 端墙结构钢筋连接在一起,第二 步在盾构正式始发之前,清理完 洞口的碴土后及时安装洞口密 封压板及橡胶帘布板,
(4)负环管片安装
盾构机掘进操作
管片洞内运输
管片拼装
螺旋输送机出土
复杂地质条件下盾构法隧道施工防水、防腐及防迷流技术
复杂地质条件下盾构法隧道施工防水、防腐及防迷流技术蔡光伟;蔡文胜【摘要】The technology of shield tunnel is wildly used in metro construction in China. This paper talks about some im- portant points of shield tunnel technology such as the technology of waterproof in shield tunnel, the technology of corrosion resisting, and the technology of stray current resistance. In the end, based on real experience of metro construction in a cit- y, this paper presents some good recommendations for the waterproof problem, the corrosion resisting problem, and the stray current resisting problem of the shield tunnel of a metro construction.%目前盾构法施工广泛用于城市地铁建设过程中，主要介绍长江中下游地区某城市地铁盾构法隧道防水、防腐、防迷流技术措施，为在复杂条件下盾构法隧道防水、防腐、防迷流施工提出合理化建议。
【期刊名称】《铁道建筑技术》【年(卷),期】2012(000)009【总页数】4页(P64-66,116)【关键词】盾构法;隧道施工;防水;防腐;防迷流【作者】蔡光伟;蔡文胜【作者单位】长沙市轨道交通集团有限公司,长沙410000;中国铁建二十五局集团有限公司,广州510600【正文语种】中文【中图分类】U455.43隧道渗漏、腐蚀、迷流问题长期以来一直困扰着地下工程，尤其是百年大计的地铁工程更是按照高级别防水要求设计，施工中确保达到隧道设计防水级别是隧道防水施工的重点。
