隧道工程技术交底书(透水管及止水条)
隧道防排水施工技术交底
（7）沉降缝、伸缩缝、施工缝的防水施工
沉降缝、伸缩缝、施工缝等三缝是防水施工的难点也是衬砌结构自防水的薄弱部位，因此必须加强三缝的防水施工处理，以保证整个工程的防水质量。根据设计要求在二次衬砌施工中在施工缝处设置橡胶止水条、在伸缩缝处设置橡胶止水带。
沉降缝、变形缝做法
施工后防水板的保护
防水层铺设后至浇二衬混凝土期间，防水材料最易受到破坏，须加强防护。
a、绑扎钢筋时，防水层表面放置薄木板，钢筋预留端头套塑料帽防止刮破防水板。
b、钢筋连接或使用电焊时，用石棉水泥板进行遮挡，避免烧伤、刮破防水板。
c、混凝土浇筑时若使用振动棒，振动棒不得离防水层太近。
d、已铺设防水板部位严禁吸烟及采用明火作业。
（2）基面处理施工
在防水板铺设之前要进行基面处理施工，要求结构表面无明水流，表面可有少量、偶见的湿渍。初期支护表面无明显的凹凸不平，局部不满足要求的部位要进行分层补喷，直到达到要求为止。基面不得有钢筋头，锚杆头等尖锐突出物，否则应予以从根部割除，并在割除部位用水泥砂浆抹成圆曲面，防止扎坏防水板。
（3）环、纵向排水管施工
技术交底书
编号：XX052
XX隧道工程
分部（分项）工程
洞身施工
隧道防排水施工
图纸名称（图号）
交底内容及附图
1、工程概况
XX高速公路第XX合同段位于XX交界处，工程起点位于XXXXXX境内。主要控制工程为XXXXXX。在隧道防水施工中，初期支护与二次衬砌之间设置1.2mmEVA防水卷材+350g/㎡无纺布；在施工缝处设置橡胶止水条、在二次衬砌的伸缩缝及沉降缝处设置橡胶止水带。
施工注意事项
中埋式止水带应沿结构厚度的中心线将止水带的两翼分别埋入结构中，圆环中心对准变形缝中央；止水带安装时不得翻转、扭曲，发现破损立即更换；在混凝土浇筑前避免止水带被污物或水泥砂浆污损，表面杂物必须清理干净，防止止水带与衬砌混凝土之间咬合不紧密形成渗水通道；止水带的外露部分在后续的施工中必须加强保护，防止人为破坏。
隧道防排水施工安全技术交底
初期支护
安装快速止水槽、二衬止 水带等
拱墙防水板、土工 布铺挂
二次衬砌模筑
浇筑铺底混凝土 安路面横向盲沟
（一）防水层 防水层铺设利用轨行式作业平台施作。监控量
测表明支护变形已基本趋于稳定且净空满足二次衬 砌厚度、支护表面平整经探地雷达检测初期支护及 背后密实，满足质量要求后先铺设土工布，再铺设 防水板。防水层铺设作业区不得进行爆破，防止废 石损坏防水层结构。在衬砌台车就位前，对防水层 进行全面检查，铺设过程中对接缝进行充气检查。
2.固定
在混凝土面上固定的方法是：在排水盲管两侧用 射钉枪打入钢钉，钢钉上系细铁线固定透水管。
隧道拱墙防水层与初期支护间环向设Φ50软式透水 管，墙脚纵向设φ160mm半边打孔PE管（外包土工 布），墙脚纵向、拱墙环向盲沟与墙脚泄水孔采用三通 管连接。
施工时，用5cm的锚固钉及PE板窄条将软式透水 管固定在支护面上，纵向、环向每隔50cm固定一处。
排水沟（管）实测项目
项次 1 2 3 4 5 6 7
检查项目
规定值或允许偏差
混凝土强度（MPa） 在合格标准内
轴线偏位（mm）
15
断面尺寸或管径（mm） ±10
壁厚（mm）
不小于设计值
沟底高程（mm）
±20
纵坡
满足设计要求
基础厚度（mm）
不小于设计值
检查方法和频率
全站仪：每10m测1处 尺量：每10m测1处 尺量：每10m测1处 水准仪：每10m测1处 水准仪：每10m测1处 尺量：每10m测1处
防排水安全注意事项
一、纵、环向排水盲管 1、安装纵、环向排水盲管使用射钉枪时禁止枪口对人，防止 走火伤人 ，作业完成及时将射钉枪放到指定的位置，有专人 保管，不得随意丢弃。 2、安装环向排水盲管超过2m，如拱墙（高处作业时）及拱顶 时，作业人员应以正确的姿势站立在平稳、牢固的脚手架或台 车上，克服麻痹思想，必须佩戴安全带，防止发生人员坠落事 故。 3、在安装环向排水管须从一侧向另一侧密贴固定悬挂锚钉时， 锚钉锚于喷射混凝土表面要牢固，防止环向排水管掉下砸伤人。
隧道排水安全技术交底模板
一、交底目的为确保隧道施工过程中的排水安全，预防因排水不当引发的各类事故，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、适用范围本交底适用于隧道施工过程中所有与排水相关的作业环节。
三、交底内容1. 施工前的准备工作（1）了解隧道地质情况，包括地层岩性、地下水情况、洞内涌水情况等。
（2）熟悉隧道排水设计方案，明确排水设施、排水量和排水路线。
（3）检查排水设备、材料、工具等是否齐全，性能良好。
2. 施工过程中的安全注意事项（1）排水作业人员必须佩戴安全帽、防滑鞋、手套等防护用品。
（2）作业人员应遵守操作规程，严格按照设计要求进行排水作业。
（3）排水设备运行过程中，严禁无关人员靠近，确保设备安全运行。
（4）排水作业区域应设置警示标志，提醒过往人员注意安全。
（5）加强对排水设施的巡查，发现异常情况及时处理。
3. 隧道涌水应急处理（1）发现隧道涌水情况，立即停止作业，迅速撤离作业人员。
（2）启动应急预案，组织人员进行排水作业。
（3）根据涌水情况，采取合理的排水措施，如临时排水、抽排、封堵等。
（4）确保排水作业安全，防止发生二次事故。
4. 施工现场安全管理（1）施工现场应设置排水沟、沉淀池等排水设施，确保排水畅通。
（2）加强对排水设施的维护保养，确保设施正常运行。
（3）加强施工现场的巡查，及时发现并处理安全隐患。
（4）严格执行安全生产责任制，确保排水作业安全。
四、交底要求1. 施工单位应将本交底内容传达至所有排水作业人员。
2. 作业人员应认真学习并掌握本交底内容，提高安全意识。
3. 施工单位应定期组织安全教育培训，提高作业人员的安全技能。
4. 施工单位应加强施工现场安全管理，确保排水作业安全。
五、附则1. 本交底自发布之日起实施。
2. 本交底由施工单位负责解释。
3. 如遇特殊情况，需对本交底内容进行调整，应以调整后的内容为准。
止水带、止水条、透水盲管技术交底
施工技术交底书工程名称中铁三局六公司张唐铁路项目部被交底人现场负责人：领工员：作业班：采用图号双线隧道复合式衬砌参考图日期年月日交底内容隧道止水带、止水条、透水盲管施工技术交底交底内容：一、编制依据⑴《铁路隧道工程施工技术指南》（TZ204-2008)⑵《铁路隧道工程施工质量验收标准》（TB10417-2003）⑶施工图二、使用范围适用于中铁三局六公司张唐铁路隧止水带、止水条、透水盲管施工。
三、工艺流程及技术要求1）二次衬砌环向施工缝防水采用中埋式橡胶止水带＋遇水膨胀橡胶止水条在地下水发育地段采用可维护橡胶止水带，纵向施工缝防水措施为中埋式橡胶止水带＋混凝土界面剂。
2）变形缝在地层承载力显著变化、隧道衬砌明暗分界处、断面明显变化处设臵，变形缝的宽度为20mm。
采用中埋式止水带＋遇水膨胀橡胶止水条＋聚硫橡胶填缝两道防水措施。
3）施工缝中埋式橡胶止水带采用S型橡胶止水带,宽度为300mm、厚度为8mm，变形缝中埋式橡胶止水带采用B型橡胶止水带，宽度为300mm、厚度为12mm、半径为15mm。
4）纵向透水盲管采用Ф80mm盲管，环向透水盲管采用Ф50mm盲管。
一）中埋式橡胶止水带防水构造形式中埋式橡胶止水带变形缝防水构造形式如下图中埋式橡胶止水带、遇水膨胀止水条与嵌缝材料复合使用中埋式橡胶止水带施工缝防水构造形式如下图中埋式橡胶止水带止水条初期支护二）中埋式止水带施工（1）施工工艺流程：中埋式止水带施工包括钻钢筋孔、固定钢筋卡、固定止水带等环节其施工工艺流程如下所示。
（2）施工方法及步骤沿衬砌环向每隔0.5~1.0m 在端着模板上钻一φ12的钢筋孔。
将制成的钢筋卡穿过挡头模板，内侧卡紧止水带一半，另一半止水带平靠在挡头板上，待混凝土凝固后拆除挡头板，将止水带拉直，然后弯钢筋卡紧止水带，如图所示：二次衬砌中埋式止水带钢筋卡防水板初期支护围岩端头模板模板台车围岩初期支护防水板钢筋卡中埋式止水带二次衬砌模板台车（3）止水带施工控制要点1、衬砌施工缝和沉降缝采用的遇水膨胀的橡胶止水条、止水带符合设计要求。

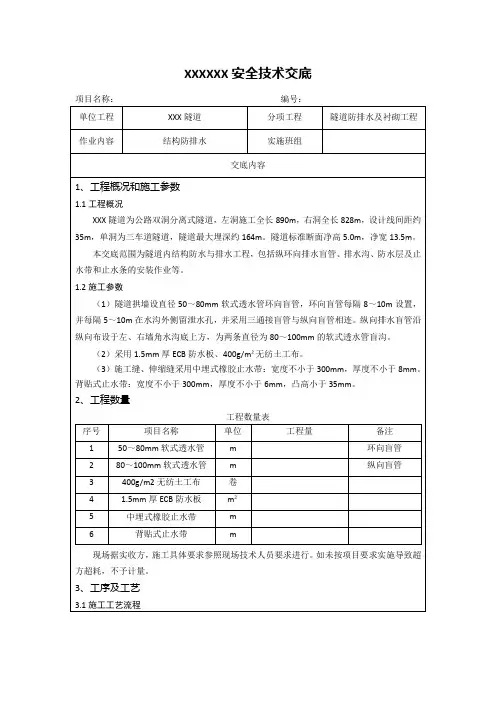

17 隧道防排水安全技术交底
XXXXXX安全技术交底防排水工艺流程图3.2 排水盲管施工3.2.1 排水盲管施工工艺流程：钻孔定位 安装锚栓 捆绑盲管 盲管纵向环向连接。
3.2.2 排水盲管施作方法纵向排水盲管按设计规定划线，以使盲管位置准确合理，盲管安设的坡度与线路坡度一致。
排水管采用钻孔定位，定位孔间距在30cm ～50cm 。
将膨胀锚栓打入定位孔或将锚固剂将钢筋头预埋在定位孔中，固定钉安在盲管的两端。
用无纺布包住盲管，用扎丝捆好，用卡子卡住盲管，然后固定在膨胀螺栓上。
采用三通将纵向、环向透水管、连接盲管相连。
3.2.3 边墙泄水管施作方法模板架立后开始施作边墙泄水管，在模板对应于泄水管的位置开于泄水管直径相同的孔。
泄水管一端安在模板的预留孔上，另一端安在纵向排水管上，泄水管与纵向排水管用三通连接时必须有固定措施。
基面检查处理（检查净空及初期支护表面）环、纵向排水盲管安装 施工缝止水条安装土工布、防水板铺设防水板原材料检验和试验隐蔽检查合格不合格衬砌台车定位 止水条或止水带安装二次衬砌混凝土施工 隐蔽检查合格不合格隐蔽检查不合格合格修补防水板及土工布固定示意图土工布及防水板固定点示意图土工布端头预留长度1m，土工布之间采用搭接法进行连接，搭接缝可采用点粘法进行焊接或用塑料垫片固定，搭接宽度不小于5cm。
3.3.3 防水板安装（1.5mm厚ECB防水板）（1）一般性要求：铺设防水板时，防水板的铺设方向以尽可能少地出现手工焊缝为主，并不得出现十字焊缝（即不得出现四层材料搭接部位）。
防水板固定时应注意不得拉得过紧或出现大的鼓包，铺设好的防水板应与基面凹凸起伏一致，保持自然、平整、伏贴，以免影响二衬混凝土的尺寸或使防水板脱离圆垫片。
（2）防水板固定：铺设前进行准确放样，进行试铺后确定防水板一环的尺寸，尽量减少接头。
防水板铺设时，采用从拱部向两侧边墙铺设，下部防水板应压住上部防水板，松紧要适度并留有余量，要保证防水板全面积均能抵到基面。
隧道漏水维修安全技术交底模板
一、交底单位：[施工单位名称]二、编制时间：[年月日]三、施工工点：[隧道名称及编号]四、交底内容：一、工程概况1. 隧道基本信息：隧道名称、编号、长度、隧道结构类型等。
2. 漏水情况：漏水位置、漏水原因、漏水程度等。
3. 维修方案：采用的材料、施工方法、施工工艺等。
二、安全技术要求1. 严格遵守国家有关安全法规、标准和隧道维修技术规范。
2. 施工前，必须对施工人员进行安全技术培训，确保施工人员掌握相关安全知识。
3. 施工现场必须设置明显的安全警示标志，防止意外事故发生。
三、施工准备1. 人员准备：施工队伍必须配备足够的施工人员，包括技术负责人、安全员、施工员等。
2. 工具设备准备：准备必要的维修工具、设备，如切割机、钻机、焊接设备、潜水泵等。
3. 材料准备：准备合格的防水材料、修补材料等。
四、施工步骤及安全措施1. 施工前，对漏水部位进行详细检查，确定漏水原因和维修方案。
2. 施工过程中，严格执行以下安全措施：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工区域设置安全警戒线，非施工人员不得进入。
（3）施工过程中，严禁酒后上岗、嬉闹。
（4）高空作业时，必须系好安全带，确保安全。
（5）施工现场用电线路必须符合国家相关标准，非电工严禁任意拉线接电。
（6）爆破作业必须按照爆破安全规程进行，确保施工安全。
五、施工注意事项1. 施工过程中，注意保护隧道结构，防止因施工造成二次损伤。
2. 严格按照防水材料施工工艺进行施工，确保防水效果。
3. 施工完成后，对维修部位进行验收，确保达到设计要求。
六、应急措施1. 施工过程中，如遇突发情况，立即停止施工，采取相应应急措施。
2. 遇到人员伤亡、设备损坏等事故，立即启动应急预案，组织救援。
七、交底记录1. 施工单位、建设单位、监理单位等相关人员签字确认。
2. 交底记录存档，以便后续查阅。
通过以上安全技术交底，确保隧道漏水维修施工过程中的安全，提高施工质量，为我国隧道建设事业贡献力量。
隧道施工方案防排水施工技术交底
防排水施工技术交底记录编号：复核人：记录人：年月日武汉左岭至鄂州花湖高速公路一期土建工程第7合同段（K43+955～K51+000）巴家湾隧道防排水施工技术交底（左线K46+020～630,右线K46+032～613）总长1191m编制：复核：审核：日期：江西交建工程集团有限公司防排水施工技术交底一、防排水施工技术（一）、防水层施工在隧道初期支护与二次衬砌之间铺设防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设，防水板与土工布采用点接。
防水板用搭连接，搭接长度不小于10cm，而且要平直无虑焊，通过水压试验合格后，方能使用。
防水层的施工在初期支护后经量测围岩达基本稳定和在模筑衬砌前进行。
施工点距爆破面应大于150m，距灌注模筑衬砌处应大于20m，其操作要点如下：1、喷射混凝土基面处理喷射混凝土基面不得有钢筋及凸出的管件等尖锐突出物，否则要进行修平，并在修平部位用砂浆抹成圆曲面，以免被防水层被扎破。
隧道断面变化或转变处的阴阳角均应做成圆弧，阴角处圆弧半径不小于10cm，阳角处圆弧半径不小于5cm。
在防水板铺设前，全面普查初期支护的渗漏水情况，超前埋设透水管排水。
2、防水层铺设（1）防水层铺设隧道防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设。
将防水卷材从台车顶左右对称沿轮廓线展开，并用齐头短木棒将其沿轮廓线撑开，保持一定松驰度，以方便焊接。
无纺土工布不得与防水板粘结在一起，采用点接式，每平方米一个粘结点，每个粘结点面积不大于25平方厘米。
防水卷材挂设点要严格按施工图纸、墙角、墙身、拱部的要求进行铺挂施工。
（2）防水板接缝焊接防水板接缝焊接是防水施工最重要的工艺之一，焊缝采用自行走式热合机双缝焊接，即将两层防水板的边缘搭接，通过热熔加压而有效粘结。
防水板搭接宽度不小于10cm。
防水层的接头处擦拭干净，去除表面油物灰尘，以保证焊接质量。
在结构立面与平面的转角处，防水板接缝留在平面，距转角不小于60cm。
隧道防排水技术交底书
防排水技术交底书编制单位：中铁**局玉磨铁路项目经理部编号:工程名称新建玉溪至磨憨铁路站前工程**标段编制时间2016年 12 月 1 日工程部位防排水技术交底交底人复核交底内容:1、防排水设计要求（1）隧道防排水应遵循防、堵、截、排结合，因地制宜，综合治理的原则施工，采取有效措施，达到防水可靠，排水通畅，经济合理，不留后患为目的。
（2）全隧拱墙初期支护和二衬之间铺设EVA防水板和土工布土工布（分离式），防水板的厚度不小于1.5mm，土工布重量不小于350g/m²；环向施工缝采用中埋式橡胶止水带+外贴式橡胶止水带，纵向施工缝采用中埋式钢边橡胶止水带+中埋式橡胶止水条，变形缝采用中埋式钢边橡胶止水带+外贴式橡胶止水带+嵌缝材料的复合防水构造。
（3）隧道内设计双侧水沟加中心矩形水沟，侧沟主要起汇水作用，排水主要通过中心矩形水沟。
全隧衬砌背后积水通过环向、纵向盲管汇集后经边墙泄水孔引入侧沟，侧沟通过直径100mmPVC横向排水管与中心矩形水沟连通，将洞内水通过中心矩形盖板沟排至洞外，横向排水管纵向间距30m，水沟纵向坡度与线路坡度设置为一致。
（4）拱墙环向、墙角纵向分别设置φ50透水软管和φ100的双壁打孔波纹管，盲管分段各自独立直接引入侧沟，纵环向盲管按照每板二衬单独排水原则设立，一般地段每板二衬设2道环向盲管、2道纵向盲管和2个直径50mmPVC泄水孔。
富水地段，须在仰拱下凿槽增设环向盲管，设在每板仰拱中间位置，出水口高度与纵向盲管一致。
（5）隧道中心设置60*100cm（宽*深）水沟。
2、防排水施工方法2.1 排水盲管施工纵向施工缝位于设计轨面线以上24cm（水沟电缆槽盖板底），纵向盲管管顶位于设计轨面线以下6cm（施工缝下30cm），环向盲管和泄水孔与纵向盲管在同一水平面。
纵环向盲管和泄水孔坡度不小于2%。
如图2-1。
250水沟电缆槽顶面纵向盲管纵向施工缝纵向止水带设计轨面线填充顶面60300840＞2%图2-1 纵向施工缝和泄水孔标高示意图根据每板衬砌独立排水的原则，每板衬砌设2条环向盲管、每侧设2条纵向盲管和2个泄水孔，其中环向盲管距离环向施工缝50cm ，纵向盲管出水口距离环向盲管出水口20cm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B.用快凝水泥砂浆将塑料胀栓包住。
C.软式透水盲沟铺设要求：
a要求沿岩面布设，要松，以适应起伏不平的岩面。
b纵向盲沟要求控制好标高，与隧道的纵向坡度一致，上下不能有起伏现象，以保证排水的畅通。
c纵向排水管最下一层最好设在衬砌边墙脚下，防水板向内上卷，将弹簧管托起。
d连接处采用直通、三通接头连接，但施工时要注意纵向拉力适中。
②橡胶止水条（带）
A.将上一板衬砌混凝土施工缝端头凿毛，并用高压风冲洗干净。
B.用钉子或胶带纸将止水条（带）固定在施工缝上，沿环向每隔20cm固定一处。
编制者
复核
接受者
负责人
工程技术交底书
主送单位
隧道X队
日期
XX年XX月XX日
工程名称
XXX隧道进口
根据图号
关于下发XXX隧道透水管及止水条（带）施工要求的技术交底书
隧道X队：
根据XXX隧道目前施工进度，结合设计要求，现将XXX隧道透水管及止水条（带）的施工技术要求交底如下，请严格遵照执行。
①软式透水管盲沟
隧道平均每隔10m设一环φ50软式透水管盲沟，施工时可根据地下水出露情况进行调整。在洞内水沟泄水孔标高处（即内轨顶面下约10cm处）设贯通的直径φ100透水管盲沟各一道，该盲沟需与环向盲沟及泄水孔连通，施工时注意不要堵塞盲沟。
