京信各种主机的调试方法
京信直放站监控调试开通
远端设置：
联机
注：下面通信状态在点击“联机”后应有显示接收成功
，否则便是数据线未连接好
系统信息：
站点00表示近端，站点01表示远端，都可以互相切换并调试
智能控制开关和射频信号开关设置为ON
上下行衰减值一般根据现场拨测情况调整一般相差0-10dB左右，最好在5dB以内。
一般上行是10 下行是8 差2-3个
告警门限一般不需要调整，默认参数
上下行标称增益根据现场信号覆盖情况调整
需设置（根据数量01、02……）。
点击查询（需多点击几次），如果监控平台能看到这个站点，开展上报结果会显示成功
近端设置
智能控制开关设置为ON
上下行衰减值跟远端一致
告警参数：
主机告警全选，通道告警全选，外部告警不用设置
告警说明：
1、监控模块告警，一般为电池模块开关没开，打开开关即可；电池处于首次使用充电状态，不用管它，充电完毕告警即消除；电池硬件问题，不影响使用
2、下行输入欠功率告警，重启远近端，如果不行需调整下行衰减值和下行标称增益
3、主从监控链路告警，一般与光收发告警同时存在，需检查光路的通断，光收发正常即可解决。
4、位置告警，设备上有一根蓝色的细的电缆，把它连接到接地（大地，不是三相插座里的工作地）位置即可
远端机光接收功率一般在5至-12dBm以内为正常
需设置站点编号，设备编号为默认，从站设备编号根据远端数量设置，编号从01-06
通信配置只需设置上报号码：118332896 查询/设置电话号码01:118332896
其余配置按上图默认配置即可
如监控平台能观察已连接上，则开站上报结果为成功，否则便是等待。
GS10.0现场调试方法
GS10.0默认配置：IP：192.168.0.2、NetMask：255.255.255.0、Getway：192.168.0.1、ServerIP：192.168.0.1、用户名：root、密码：Galaxy2006第一、配置信息修改与说明用telnet登陆GS10.0服务器，并根据现场需要修改配置信息，具体方法如下：开始/运行/telnet 192.168.0.2用户名：root密码：Galaxy2006 （注意密码大小写）# cd / （用cd命令切换到服务器的根目录下）# ls （ls查看根目录下的文件）bin dev lib opt root tmpboot etc media param srv vardavinci home mnt proc sys# cd davinci/ （用cd命令切换到davinci目录下）# ls （查看达芬奇下面的文件）HZK16.bin dsplinkk.ko initrun.sh runft.shconfig.ini ftprom nosignal.bin version.ini# cat config.ini （查看配置信息）[IPCONFIG]MAC=00:EA:00:01:00:01 （系统的MAC地址，不需要修改）NetworkType=0 （使用网络的类型，不需要修改）IP=192.168.0.2 （系统的IP地址，需要根据现场修改）NetMask=255.255.255.0 （系统的子网掩码地址，需要根据现场修改，一般不划分子网不需要修改）Gateway=192.168.0.1 （系统的网关地址，需要根据现场修改，注意必须和IP在同一网段）DNS=202.99.168.8 （系统的DNS地址，需要根据现场进行修改）VideoNum=4 （本系统启动的通道路数，如果使用一路修改为“1”，依次类推）[VIDEOCONFIG1] （第一路视频配置信息）A VBID=galaxy-090205-01004104 （第一路视频对应的板号）ServerIP=192.168.0.1 （服务器IP地址和现场所配服务器的IP地址必须一致，注意：IP、网关、和服务器IP必须在同一网段）TCPPort=3490 （连接服务器的TCP端口，不需要修改）IntervalUDPPack=6NumTickACKMiss=18TickInterval=10TransMode=0 （视频上传类型,0表示为UDP,1表示为TCP）UDPPackSize=10240 （视频上传每包的最大值,一般不需要修改）UDPPort=8888 （连接服务器的UDP端口,一般不需要修改）BitRate=500 （本通道上传的码率,单位为Kbps）Resolution=352 （本通道的视频类型,352表示CIF,704表示D1,176表示QCIF,一般不需要修改）FrameRate=25MotionDetect=1RecLostAlarm=1Brightness=127Contrast=127Satu=127Hue=127[VIDEOCONFIG2]A VBID=galaxy-090205-01004204 ServerIP=192.168.0.1TCPPort=3490 IntervalUDPPack=6 NumTickACKMiss=18 TickInterval=10TransMode=0UDPPackSize=10240UDPPort=8888BitRate=500Resolution=352FrameRate=25MotionDetect=1 RecLostAlarm=1Brightness=127Contrast=127Satu=127Hue=127[VIDEOCONFIG3]A VBID=galaxy-090205-01004304 ServerIP=192.168.0.1TCPPort=3490 IntervalUDPPack=6 NumTickACKMiss=18 TickInterval=10TransMode=0UDPPackSize=10240UDPPort=8888BitRate=500Resolution=352FrameRate=25MotionDetect=1 RecLostAlarm=1Brightness=127Contrast=127Satu=127Hue=127[VIDEOCONFIG4]A VBID=galaxy-090205-01004404ServerIP=192.168.0.1ServerIP=192.168.0.1TCPPort=3490IntervalUDPPack=6NumTickACKMiss=18TickInterval=10TransMode=0UDPPackSize=10240UDPPort=8888BitRate=500Resolution=352FrameRate=25MotionDetect=1RecLostAlarm=1Brightness=127Contrast=127Satu=127Hue=127[ftp]filename=update.iniftpdir=hikupdateusehostaddr=0hostaddr=192.168.0.1 （远程升级服务器的IP地址、需要根据现场进行修改）password=123456username=galaxy# lsHZK16.bin dsplinkk.ko initrun.sh runft.shconfig.ini ftprom nosignal.bin version.ini# cat version.ini （查看本系统的版本信息）[ftprom]version=324boardtype=hikboard# vi config （用vi编辑器进行修改配置信息，编辑用“i”；退出编辑用“Esc”键；保存用“：wq”；不保存用“：q！”）IP=133.124.43.105Gateway=133.124.43..1VideoNum=1A VBID=galaxy-090205-01004104 （第一路视频对应的板号）ServerIP=133.124.43.234hostaddr=133.124.43.234编辑完后用键盘“Esc”键退出编辑模式后，输入：wq （保存修改内容）：q！（不保存修改内容）# reboot （用reboot命令重启GS10.0服务器，使得修改的配置信息生效）以上内容即为GS10.0服务器修改方法。

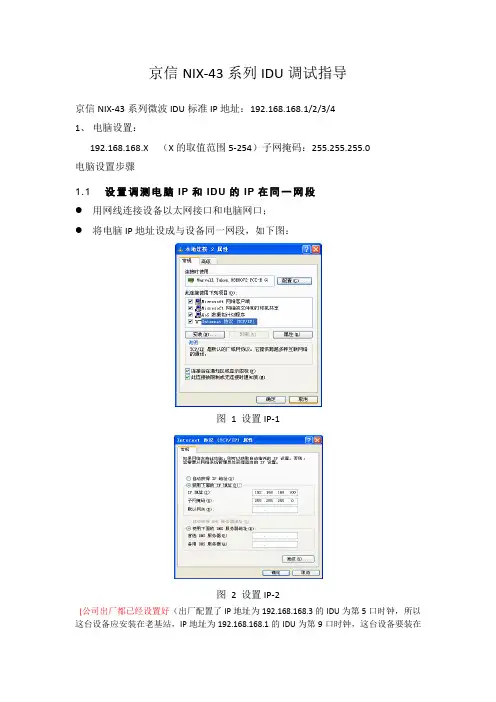

NIX-43微波调试指导
京信NIX-43系列IDU调试指导京信NIX-43系列微波IDU标准IP地址：192.168.168.1/2/3/41、电脑设置：192.168.168.X （X的取值范围5-254）子网掩码：255.255.255.0电脑设置步骤1.1 设置调测电脑IP和IDU的IP在同一网段●用网线连接设备以太网接口和电脑网口；●将电脑IP地址设成与设备同一网段，如下图：图 1 设置IP-1图 2 设置IP-2(公司出厂都已经设置好（出厂配置了IP地址为192.168.168.3的IDU为第5口时钟，所以这台设备应安装在老基站，IP地址为192.168.168.1的IDU为第9口时钟，这台设备要装在新基站），功率太高可降低，有干扰可更换频率，其它选项基本上不用配置)；我们的光模块插第5口，业务光纤从5口出，两端都一样。
电脑调试可用面板上的1、2、3、4网口，不能连CIT口，CIT有其它用处，比如说不知道IDU的IP是多少，可从CIT口进入查询，这需要另处一条数据线。
IDU安装图：电源必需要48V，XPD的两个端口要自环起来，如图电源口旁。
菜单简单介绍：一、Brief:1.1 System Composition:微波链路信息，可直接看到本端—对端的基本信息（微波调通是两个绿灯，微波不通是红灯，不通是看不到对端的信息的）1.2 Device Information:查看IDU的软件版本、IDU序列号、MSE值、及ODU的当前设置信息二、Guide:快速设置设备信息（包括：IDU的IP配置及ODU发射功率频率等）三、Configuration：3.1 Switch:3.1.1 Ports：是查看IDU各个端口的状态，可开启或关闭每一个端口及调整协商模式（自协商、全双工）；3.1.2 VLAN：内的所有选项都应该是unaware:3.1.3 syncE：可调整时钟源，老基站的IDU时钟要设置在第5口，对端新基站设置在第9口，公司出厂配置了IP地址为192.168.168.3的IDU为第5口时钟，所以这台设备应安装在老基站，IP地址为192.168.168.1的IDU为第9口时钟，这台设备要装在新基站。
京信大功率femto设备(AU+RRU)系统开通简易指导手册
设备连接GPS、AU、RRH连接方法如下图：RRU射频电缆的连接：将由用户天线下来的电缆接至RRU的TX1/RX1端口，若需要双通道接收，则通道2天线下来的电缆接至RX2端口。
序号接口标示接口说明备注1WAN 100M/1000M自适应以太网口 RJ45 接口。
IuH’口，用来与系统网关通信2LMT本地操作维护网口3LAN/预留4EXT_ALM干接点，外部输入告警接口5光口SFP1～SFP4为外接RRU的光口；SFP5～SFP6用于堆叠和并机功能堆叠和并机功能暂时还未实现。
6电源端口外接电源线，同时集成了电源开关7SIM卡插槽用于AP鉴权支持USIM和SIM卡8RST软复位按钮AU开通步骤PTN上到端口出来，两头各一个PTN光模块（已验证华为的155M和诺西FOSC 光模块可用）分别接入PTN上的端口（具体哪个口找614884网关，报PTN基站名，开2G业务(femto站点名)进行确认，并让网管激活端口，现场有可能需要用3-5db的光衰）和AU的WAN2口，电脑通过网线连接AU的“LMT”端口，并正确配置电脑的网口IP，设为,掩码为，默认网关为，DNS 、，配置如下图：打开IE浏览器，在地址栏中输入，显示WEB LMT登录界面，输入用户名为：abmoc@24320，密码：*c#e@l%l进入系统配置：WAN口速率配置：100M(查看设备上的WLAN2和PTN上的指示能是否为绿)第一次进入本地维护界面将出现设置向导，或在管理菜单下选择“基本信息”“设置向导”，设备向导共8步，依次点击“下一步”，填写相应参数，即可以完成基本网络参数的设置。
第二步：WAN口上网方式选择，现设置WAN口设备目前的WAN口设置支持3种配置方式：静态IP、动态IP地址和PPPOE，需根据现场宽带的实际情况进行设置。
网关IP1到网关IP3：如果是PTN连接方式单VLAN ID: XX(查看开站信息表)单VLAN IP :掩码：网关：第三步：设置相对应的GU网关IP，安全网关IP（网关地址、安全网关地址3个IP均需要填写），及目前所连接网关的网关能力设置，连接认证方式。
京信通信电调天线使用指南
连续电调板状天线使用说明书京信通信系统（广州）有限公司2006年2月目录1电调天线系统的连接 (3)1.1 电调天线系统概述 (3)1.2 电调天线系统的连接方式 (3)1.2.1直接使用多芯电缆连接室外控制单元RCU； (3)1.2.2通过Bias-Tee连接RCU； (4)1.2.3通过内嵌馈电器Bias-Tee的塔顶放大器TMA连接RCU (5)1.3室外控制单元RCU的安装 (5)1.4电调天线系统的通信方式 (6)1.4.1RS-232接口 (6)1.4.2以太网接口 (6)1.4.3无线数传接口 (7)1.5中心控制单元IP地址的配置 (7)1.5.1IP地址配置步骤 (7)2OMT本地调测软件的安装及使用 (9)2.1 OMT软件概述 (9)2.2 软件运行环境 (10)2.3 软件安装 (10)2.4 软件使用说明 (11)2.4.1 软件启动 (11)2.4.2 使用说明 (12)1 电调天线系统的连接1.1 电调天线系统概述京信电调天线系统包括：CCU（中心控制单元）、RCU（室外控制单元）、Bias-Tee（馈电器）、内嵌Bias-Tee的TMA（塔顶放大器）和多芯电缆，整个系统符合AISG标准。
中心控制单元通过RS-232串口、以太网或无线MODEM等通信接口与本地调测软件或网管软件连接，组成了控制软件系统。
整个电调天线系统的组成可以有三种连接方式：1） 直接使用多芯电缆连接室外控制单元RCU；2） 通过馈电器Bias-Tee连接室外控制单元RCU；3） 通过内嵌馈电器Bias-Tee的塔顶放大器TMA连接RCU。
1.2 电调天线系统的连接方式整个电调天线系统有三种连接方式：1.2.1 直接使用多芯电缆连接室外控制单元RCU；网管中心上图天馈系统包含电调天线、室外控制单元RCU、室内控制单元CCU 和多芯电缆。
室内控制单元CCU 的控制信息通过多芯电缆传达给室外控制单元RCU，由室外控制单元RCU 完成对电调天线角度的调整。
京信新方法开站配置
3.1 radio模板配置点击 RF设置→radio 模板Radio模板主要定义无线模式、信道、功率等，其他保持默认即可。
建议radio模板配置命名存在一定规律，如ng20_c1_25db代表无线模式为802.11GN，信道为1，功率为25dB。
在开站时可套用已创建好的radio模板，或者根据需要创建新的radio模板。
如图3-1图3-13-2 VAP模板配置点击 RF设置→radio 模板VAP模板配置主要配置安全类型、SSID、是否隐藏SSID、限制用户数、用户隔离、上下行速率（目前仅针对整个AP全局，后期会开发针对AP下的用户）、是否免认证。
（此处的VLANID要与LAN口VLANID对应），根据现网情况，每个站点最少需要配置两个VAP模板如图3-2图3-23-3瘦AP配置模板配置点击 RF设置→瘦AP配置模板瘦AP配置模板，是将radio模板和VAP模板组合起来，其中radio1为2.4G radio配置，radio2为5.8G radio配置，每一个radio对应8个vap模板，可自由组合。
每个站点三个瘦AP配置模板，分别是信道1、6、11，如图3-3图3-33.4瘦AP配置模板应用点击 RF设置 瘦AP配置模板应用这里是将瘦AP配置模板和AP的MAC地址对应起来，支持一个个添加和批量导入，批量导入要按照给出的格式才能导入。
如图3-4图3-43.5 VLAN与NASID关联点击 RF设置→VLAN与NASID关联认证的时候，需要有nasid，LAN口的VLANID与NASID对应。
这里只要配置一次就可以，开站时不用配置。
图3-5图3-53.6 AP与NASID关联点击 RF设置→AP与NASID关联对每个AP添加NAS PROT ID，NAS 标识是AC的NAS ID每组AC只有一个NAS ID，NAS 端口标识是AP的NAS PROT ID，可根据要求填写，如下图3-6：图3-63.7 portal设定点击接入控制→portal设定设定portal模版这里只需要一次设定即可，开站时不需要添加，如图3-7图3-73.8 radius设定点击接入控制 radius设定设定radius模版这里只需要一次设定即可，开站是不需要再添加，如图3-8图3-83.9 认证白名单设定点击接入控制→黑白名单(认证前)在新版本已经实现了全局白名单，所以开站时不需要配置，如图3-9图3-93.10 portal、radius与VAP模版绑定点击接入控制→认证与VAP关联每个站点的VAP模板与radius 、portal服务器绑定。
京信GSM单模家庭网关简易开通指导手册(v3.0)
GSM单模家庭网关简易开通指导手册设备开通：第一大步：web页面进入：192.168.197.1，用户名：admin，密码123456，进入后根据“设置向导”设定上网方式，上网正常关掉该页面，重新登录：192.168.197.1第二步：上一步成功后，就可以关掉页面，重新登录192.168.197.1，此时的用户名：debug，密码：2342@WAS_ap（一定要注意区分大小写）；进入后，首先在“设置向导”里配置各项参数，如下图：点击“下一步”进入：移动宽带安全网关IP 1：112.16.0.84移动宽带安全网关IP 2：112.16.0.84移动宽带安全网关IP 2：112.16.0.84电信宽带安全网关IP1：122.225.223.217电信宽带安全网关IP2：122.225.223.217电信宽带安全网关IP3：112.16.0.84注意最后一项“认证模式”，统一为“USIM”再进入下一步：上图中，三个地址分别为网管地址：；性能文件管理：；目的文件地址：；再“下一步”：注意“son”值一定要打开！再“下一步”这里的“网络色码”和“基站色码”暂时改不过来没关系，可以到“系统配置”里再修改，先不用管，重点是“小区识别码”这个是每一台基站分配一个，是唯一的！再“下一步”：频点都是“635”再“下一步”：基站运行模式选择“Period+1588模式”，但是要区分是电信宽带还是移动宽带，电信宽带时钟服务器地址为：122.225.223.216；移动宽带时钟服务器地址为：120.199.1.11这种模式的好处就是在宏网信号很弱的情况下也可以实现同步！再“下一步”：此时点击“保存”但是先不要重启，再进入“调测参数”—“服务网站”：把原来“允许”改为“禁止”，然后点击“保存”；此时进入“系统配置”检查各项参数配置（截图以乐清区域的配置为例）：此时修改“网络色码”和“基站色码”，统一都是“5”，修改后点击“保存”！一定不要忘记保存！各项参数检查无误后，再点击“保存”，以确保参数修改成功！系统复位后，在“设备状态”里查看相关信息是否与实际相符合；下图中小区状态原因值“cell is Activated”代表小区已成功激活，此时设备上“GSM”指示灯会绿色亮起，可以用测试手机查看信号情况。
WLAN参数设置规范(京信)
WLAN参数设置规范 -京信通信目录一、瘦AC参数配置 (4)1.1 常用配置 (4)1.1.1 AC访问帐号配置 (4)1.1.2 用户带宽限制配置 (4)1.1.3 用户闲置下线时间设置 (5)1.1.4 配置计费间隔时间 (6)1.1.5 添加AP名称及工程信息。
(7)1.1.6 配置用户的地址池 (7)1.1.7 配置 AP的地址池 (8)1.1.8 配置热点NAS ID (9)1.1.9 WLAN访问控制配置 (10)1.2 开局配置 (11)1.2.1 配置AC设备名称 (11)1.2.2 配置AC NAME (12)1.2.3 配置 AC 的公网IP地址和默认路由 (13)1.2.4 配置NAS IP (14)1.2.5 开启DHCP，配置DHCP (14)1.2.6 配置Portal页面推送 (15)1.2.7 配置RADIUS服务器 (16)1.2.8 配置基于SSID推送一级/二级PORTAL (17)1.2.9 配置AC白名单 (18)1.2.10 配置VRRP心跳线 (19)1.2.11 AC转发模式配置 (21)1.2.15 安全模式配置 (22)1.2.16 网管采集配置 (23)二、无线参数配置 (23)2.1 常用配置 (23)2.1.1 新建SSID (23)2.1.2 无线功率配置 (26)2.1.3 无线信道调整配置 (27)2.1.4 无线客户端隔离参数配置 (28)2.2 开局配置 (29)2.2.1 AP与AC通信模式配置 (29)2.2.2 射频开关 (30)三、场景设置 (31)3.1 场景：新增站点及AP (31)3.2 场景：优化WLAN信号 (33)3.2.1无线功率配置 (33)3.2.2 无线信道调整配置 (34)一、瘦AC参数配置1.1 常用配置1.1.1 AC访问帐号配置【描述】对不同的用户名定义不同级别的访问权限。
【配置要求】根据集团账号安全规范进行配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
R-1000光纤直放站调试方法
R-1000/L 中继端：
1．R-34射频结构原理图；
A ．单工状态
B ．双工状态
2．中继端各参数指标；
接收信号电平：-50~-60dBm 是指从基站天馈耦合或从施主天线接收 下来的信号源的强度，测试点在与R-34射频口相连的馈线。
注意事项；接收信号太强会引起低噪放的饱和，工作处于非线性，而导致调制信号交调及其它杂波过大。
但信号太弱会直接影响调制信号电平的强度。
调制信号电平：-25~-35dBm 是指从R-34单元的RF OUT 口测取，其值直接影响解调信号的大小。
可根据光路的距离适当调节DOWN ADJ 电位器改变其值大小。
发射光功率：0~3dBm 使用2M 尾纤及光功率计，选择正确波长，从光单元的TX 口测取。
其为定值。
接收光功率：-20~-25dBm 指进入光单元RX 口的光信号强度，改变其值使用光纤衰减器。
RX RF OUT LA-1350CSS10 LA-2043CSS10
RF IN TX RF IN
RF OUT ANT LA-2043CSS10 LA-1350CSS10 929~954MHZ 884~909MHZ
解调噪声电平：-50~-60dBm 指光接收机解调的上行噪声强度，其值的大小由接收光功率及覆盖端的上行LA 噪声系数决定。
测试口是光单元的RF OUT 口。
输出噪声电平：TACS -79dBm/GSM -75dBm 此值直接影响整个系统（包括基站/直放站）的参数及效果。
过大将影响基站的接通率、掉话率、切换等指标。
过小将影响直放站的手机上线。
测试点在R-34的ANT 口。
R-1000W 覆盖端：
1．R-46射频结构原理图；
2．覆盖端各参数指标；
接收光功率：-20~-25dBm -20~-25dBm 指进入光单元RX 口的光信号强度，改变其值使用光纤衰减器。
解调信号电平：-25~-35dBm 指光接收机解调的下行信号强度，其值的大小由接收光功率及中继端的调制信号电平决定。
测试口是光单元的RF OUT 口。
输出信号电平：30~33dBm 指直放站的下行发射功率，直接影响覆盖效果。
其值大小可调节ADJ 来实现。
测试点在R-46的MON 口或TX 口，注意保护好仪器。
调制噪声电平：-50~-60dBm 指从R-46的RF OUT 口测取的上行噪声电平，此值为定值。
发射光功率：0~3dBm 使用2M 尾纤及光功率计，选择正确波长，从光单元的TX 口测取。
其为定值。
输出信号S/N ：≥30dB 从输出信号中观测，此值大小影响覆盖端的话音质量。
频谱仪Y 向一格为10dB 。
RF OUT RF IN TX RX LA-1068CSS10 PA-4626CSS10 929~954MHZ 929~954MHZ 884~909MHZ
R-9000无线直放站调试方法
R-9000无线站调试方法：
1．系统结构原理图；
2．调试指标参数：
接收信号电平：≥-75dBm 指由施主天线接收信号源的强度。
要求信号源必须符合同/领频抗干扰的指标。
输出信号电平：≤33dBm 指直放站的下行发射功率，直接影响覆盖效果。
其值大小可调节DOWN ADJ 来实现。
测试点在下行MON 口或MT 口，注意保护好仪器。
输出噪声电平：要求符合基站RXAM 的指标。
指此值发射到基站接收的强度≤基站RXAM 。
其值大小可调节UP ADJ 来实现。
测试点在上行放大器的MON 口或DT 口。
输出信号S/N ：从输出信号中观测，此值大小影响覆盖端的话音质量。
频谱仪Y 向一格为10dB 。
隔离度：指施主天线与用户天线的隔离强度，要求此值大于（输出信号电平）与（接收信号电平）的差值。
LA-1068CSS10 PA-4626CSS10 929~954MHZ 929~954MHZ
884~909MHZ 选频模块 MT DT。
