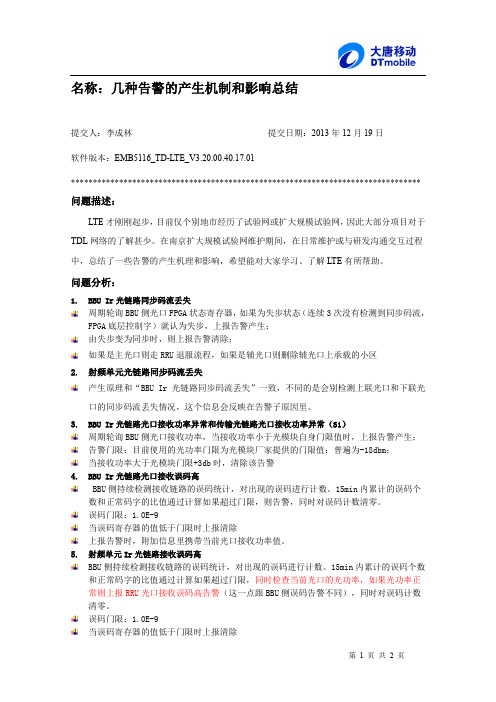

名称:几种告警的产生机制和影响总结提交人:李成林提交日期:2013年12月19日软件版本:EMB5116_TD-LTE_V3.20.00.40.17.01******************************************************************************** 问题描述:LTE才刚刚起步,目前仅个别地市经历了试验网或扩大规模试验网,因此大部分项目对于TDL网络的了解甚少。

在南京扩大规模试验网维护期间,在日常维护或与研发沟通交互过程中,总结了一些告警的产生机理和影响,希望能对大家学习、了解LTE有所帮助。

问题分析:1.BBU Ir光链路同步码流丢失周期轮询BBU侧光口FPGA状态寄存器,如果为失步状态(连续3次没有检测到同步码流,FPGA底层控制字)就认为失步,上报告警产生;由失步变为同步时,则上报告警清除;如果是主光口则走RRU退服流程,如果是辅光口则删除辅光口上承载的小区2.射频单元光链路同步码流丢失产生原理和“BBU Ir光链路同步码流丢失”一致,不同的是会别检测上联光口和下联光口的同步码流丢失情况,这个信息会反映在告警子原因里。

3.BBU Ir光链路光口接收功率异常和传输光链路光口接收功率异常(S1)周期轮询BBU侧光口接收功率,当接收功率小于光模块自身门限值时,上报告警产生;告警门限:目前使用的光功率门限为光模块厂家提供的门限值:普遍为-18dbm;当接收功率大于光模块门限+3db时,清除该告警4.BBU Ir光链路光口接收误码高BBU侧持续检测接收链路的误码统计,对出现的误码进行计数。

15min内累计的误码个数和正常码字的比值通过计算如果超过门限,则告警,同时对误码计数清零。

误码门限:1.0E-9当误码寄存器的值低于门限时上报清除上报告警时,附加信息里携带当前光口接收功率值。

5.射频单元Ir光链路接收误码高BBU侧持续检测接收链路的误码统计,对出现的误码进行计数。

故障诊断与报警功能

故障诊断与报警功能

故障诊断与报警功能故障诊断与报警功能是现代科技领域中应用广泛的一项技术。

它通过监测和分析设备或系统的运行状态,及时发现故障,并生成相应的报警信号或提示信息。

故障诊断与报警功能在各种领域有着重要的应用,如工业自动化、交通运输、医疗设备等。

本文将探讨故障诊断与报警功能的原理、应用和发展趋势。

故障诊断与报警功能的原理主要是通过传感器或监测设备获取设备或系统的实时数据,并进行实时分析和对比。

当设备或系统出现故障时,可以通过与预设的故障特征进行比对,准确识别故障类型和位置。

同时,报警功能可以通过触发声音、光线或文字提示等方式,及时通知相关人员或系统进行处理。

在工业自动化领域,故障诊断与报警功能广泛应用于生产线、工厂设备以及工艺过程中。

通过对设备的监测和诊断,可以实现设备的故障预警和远程维护。

例如,当生产线上的某个设备温度异常升高时,系统可以通过报警功能及时通知维修人员进行检修,避免设备损坏或生产中断。

在交通运输领域,故障诊断和报警功能被广泛应用于汽车、飞机和火车等交通工具。

通过监测车辆的各项参数,如发动机温度、油压等,可以及时发现车辆的故障,并通过报警功能通知驾驶员进行处理,保证交通运输的安全和稳定。

在医疗设备领域,故障诊断与报警功能可以帮助医生和护理人员及时发现设备的故障,并采取相应措施保证患者的安全。

举例来说,当监护仪上出现了异常的心电图波形或血压读数时,系统可以通过报警功能提醒医生及时检查仪器或采取其他紧急措施,确保患者的健康和安全。

随着科技的不断发展,故障诊断与报警功能也在不断演进。

传统的故障诊断与报警功能主要依赖于人工监测和分析,存在故障漏检和误判的问题。

而现在,随着人工智能和机器学习的应用,故障诊断与报警功能可以实现自动化和智能化。

通过自学习和数据模型的建立,系统可以对设备或系统的运行状态进行实时分析,预测潜在的故障,并发出准确的报警信号。

例如,通过对大量的历史数据进行分析,系统可以学习到设备正常运行时的特征参数范围,并对于超出正常范围的数据生成相应的报警信号。

常见告警故障处理及分析

常见告警故障处理及分析

···常见告警故障处理及分析MOTOROLA基站的告警按故障设备可分为三类:设备告警、内部告警、外部告警。

一、设备常见告警设备告警是硬件告警最常见也是最重要的告警,告警设备一般为基站的主要器件,它的告警类型就是它的设备类型。

1. DRI 29:[Front End Processor Failure - Watchdog Timer Expired] 前端处理器故障DRI硬件故障,出现此告警时DRI可能会反复自启,可能会退服,应先reset or ins DRI应进行INS或RESET处理,若告警未消失,更换TCU。

2. DRI 40-47 :[Channel Coder Timeslot 0(-7) Failure] 0-7时隙信道编码器失败。

M-CELL基站经常出现此类告警,应进行INS或RESET处理,不行再更换TCU900。

此告警在GSR4时出现,升级到GSR5可能会消失。

3. DRI 51 :[Baseband Hopping TDM Link Error]基带跳频TDM链路错误。

此告警有几种可能性:TDM-Highway BUS或KSW可能有问题。

DRIM的FEP,CCDSP可能有问题。

此告警须在现场具体测试分析。

测试后判定故障点。

此告警在GSR4时出现,升级到GSR5可能会消失TDM——Time Division Multiplexing时分复用:该总线用于把来自BTS的呼叫与信令数据传送到MSC,反之亦然。

可分为两个独立的部分:交换机公共通路&出局公共通路。

交换机公共通路:处理路由到交换机的数据,数据来自外部信源 (通过E1/T1接口)或由GPROC内部产生。

出局公共通路:这是一个被交换的数据,现在被路由出BSC/RXCDR (通过E1/T1接口)或通向内部GPROC。

4. DRI 81:[Transmitter Synthesizer Failure]收发单元故障此告警为收发单元TCU故障,故障原因有可能为:-接收Calibration频点丢失-信道盘的CEB故障-射频电缆连接失败处理方法:远程ins或reset TCU,告警消失并监测;若告警未消失,更换TCU 5. DRI 86 :[Transmitter Failure]输出功率失败,引起DRI退出服务。
