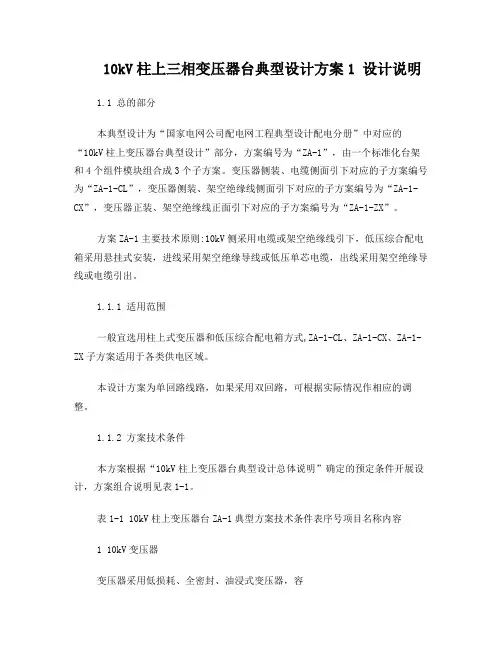

10kV柱上三相变压器台典型设计方案
10kV柱上三相变压器台典型设计方案1 设计说明1.1 总的部分本典型设计为“国家电网公司配电网工程典型设计配电分册”中对应的“10kV柱上变压器台典型设计”部分，方案编号为“ZA-1”，由一个标准化台架和4个组件模块组合成3个子方案。
变压器侧装、电缆侧面引下对应的子方案编号为“ZA-1-CL”，变压器侧装、架空绝缘线侧面引下对应的子方案编号为“ZA-1-CX”，变压器正装、架空绝缘线正面引下对应的子方案编号为“ZA-1-ZX”。
方案ZA-1主要技术原则:10kV侧采用电缆或架空绝缘线引下，低压综合配电箱采用悬挂式安装，进线采用架空绝缘导线或低压单芯电缆，出线采用架空绝缘导线或电缆引出。
1.1.1 适用范围一般宜选用柱上式变压器和低压综合配电箱方式,ZA-1-CL、ZA-1-CX、ZA-1-ZX子方案适用于各类供电区域。
本设计方案为单回路线路，如果采用双回路，可根据实际情况作相应的调整。
1.1.2 方案技术条件本方案根据“10kV柱上变压器台典型设计总体说明”确定的预定条件开展设计，方案组合说明见表1-1。
表1-1 10kV柱上变压器台ZA-1典型方案技术条件表序号项目名称内容1 10kV变压器变压器采用低损耗、全密封、油浸式变压器，容量为400kVA及以下。
2 低压综合配电箱外形尺寸选用1350mm×700mm×1200mm，空间满足400kVA及以下容量配变的1回进线、3回馈线、计量、无功补偿、配电智能终端等功能模块安装要求。
箱体外壳优先选用304不锈钢材料(厚度为2mm)，也可选用纤维增强型不饱和聚脂树脂材料(SMC)。
低压综合配电箱按变压器容量分2档:200kVA以下变压器按200kVA容量配置低压综合配电箱,200kVA~400kVA变压器按400kVA容量配置低压综合配电箱。
对于选用10m等高杆的偏远农村、山区，低压综合配电箱尺寸选用800mm×650mm×1200mm，空间满足200kVA及以下容量配变的1回进线、2回馈线、计量、无功补偿、配电智能终端等功能模块安装要求。
精细化工10kV及以下变配电所供配电设计要点概述
精细化工10kV及以下变配电所供配电设计要点概述摘要：在城市化建设的过程中，小区居民对供电的要求正在不断提升，要想保证小区供电的稳定性与安全性，则必须要高度重视10kV变配电所供电系统的设计工作，并不断分析传统设计方案存在的不足，从而制定针对性设计方案，为小区居民提供高质量并且安全的用电环境。
加上我国城市化建设正在不断加快，对变配电所供电系统的设计的要求也在日益增多，需要得到相关设计工作人员的重视。
关键词：精细化工；10kV；变配电所；供配电设计；要点引言10kV变配电所供配电系统合理化、科学化设计，对电力系统稳定性、安全性、供电可靠性等有直接性影响。
还需在其系统设计过程中，能够详细分析系统设计重点内容与难点内容，完善10kV变配电所供配电系统内部结构，强化10kV变配电所供配电系统功能。
同时，还能确保系统与用户终端连接过程中的良好状态，从而确保系统整体运行效果与质量。
1、10kV变配电所供电系统设计的重要性在实际进行10kV配电所供电系统设计的过程中，由于会受多元化因素影响，导致设计的效果难以提升，而且在社会经济稳定发展的背景下，电力已经成为人们日常生活与工作的重要组成部分，尤其是针对区域发展来讲，电力发挥着重要的作用，而且供电的稳定性与可靠性与电力企业的发展有着密不可分的联系，同时决定了人们的生活质量。
因此，在实际开展10kV变配电所设计的过程中必须要分析区域规划发展与变配电所供电系统设计的联系，而且还需要确保设计方案的合理性，结合当地区域与小区的实际情况，完善设计方案，并对每一环节因素进行综合考虑，为电力系统的安全性与可靠性提供有力帮助。
除此之外，有关设计人员还需要对每一关键因素进行综合考虑，确保能够制定合理的方案，将影响因素排除，提高设计方案的科学性，使得其与区域发展相互匹配。
所以说，在实际开展设计工作前期，必须要科学合理的设计10kV变配电所供电系统，并不断优化与调整设计方案，提高电力供应的效果满足每一环节设计所提出的要求，高度重视设计工作。
10kV新型全绝缘变压器台优化设计
10kV新型全绝缘变压器台优化设计为提高电力配电设备的整体水平，全面落实科学发展观，促进配电设备的节能、科学、环保、美观、合理性，在满足供电能力和可靠运行的同时，提升了变压器台的外观形象及配电适应性，使配电变台在电网中发挥更大的作用，改变以往老旧变台给人的杂乱印象，并能够提高供电的可靠性、降低电网的损耗。
标签：变台全绝缘优化设计引言配电变压器台的技术含量虽然不高，却是牵涉到供电安全、环境美化和维护工作最多的设备，也是使用频繁、数量巨大的设备。
所以，本着安全可靠、技术先进、投资合理、运行高效的原则，对新型全密封全绝缘变压器台的设计及不断优化是非常必要的。
1.变压器台现状1.1传统变台形式多样，变压器、台架、金具等设备选型不同，外形参差不齐，一、二次电缆走线混乱，结构不够美观，颜色昏暗单一，影响环境的整体美观;不适应城市美化需要。
1.2台架易生锈腐烂破损、整体重量过大，使安装、维护工作强度大，供电可靠性不高;1.3.设备标识不规范，形式、材料多种多样;1.4.变压器台区的供电半径较大，致使对用户的供电质量得不到保证，而且造成很大的电能损耗。
2.设计思路及原则2.1本着安全可靠、技术先进、投资合理、运行高效的原则，实行模块化、规范化、标准化设计，使变压器台的设备统一、安装简便、检修便捷安全、提升了变台外观形象，在变压器台新建或者改造时，设备选型有统一的标准、施工验收便捷准确、运行管理规范化。
2.2配电变台的优化设计能全面提升电网设备的水平，提高设备选型标准，优化设计中的新设备替代以往的老旧设备、高耗能设备，更能够改善配电设备健康水平，增强低压配电网抵御自然灾害能力。
2.3配电变台的优化设计以节能降损为目标。
优化配置低压无功补偿;在中压线路深入低压负荷中心的基础上，用以支持低压电网，优化低压配电网结构及配电网设备水平，变台电源布点遵循密布点、短半径、均衡分布原则，提高低压配电网供电能力、电能质量和适应性，降低线路损耗。
9-10kV变压器台架施工工艺说明(12米-12米)
附件4:河北省电力公司10kV变压器台架施工工艺说明一、前言1．本说明以半分式12米-12米变压器台架为例，对建设要求及工艺进行说明，对其他安装形式的台架，除根开距离、JP柜横担、变压器横担、熔断器横担高度固定不变外，其他如引线横担高度、PVC管支架安装位置、支架安装高度、设备线夹、低压进（出）线形式，以及保护、工作接地等，可根据具体情况适当调整。
2．按照农网工程建设标准化的要求，为村内供电的10kV高压主干线路应实现绝缘化，为村内供电的综合台区应安装在村内负荷中心，通过增加变压器布点调整负荷分布，缩短低压供电半径，低压供电半径应小于500米。
台区安装位置应避开车辆碰撞和易燃、易爆及严重污染场所，应悬挂警示牌、设备运行编号牌。
二、施工前准备工作1．根据10kV变压器台架标准化施工图中材料表进行工程施工物资领用及审核。
2．对横担、绝缘子、连接引线、接地环等设备材料提前进行组装。
（1）对连接引线进行分类截取，10kV主干线路至熔断器上接线端引线共3根每根为440cm，熔断器下接线端至变压器高压侧引线共3根每根为410cm，避雷器上引线共3根每根为62cm，避雷器间相互连接接地引线共2根每根为50cm ,避雷器至接地极引出扁铁间接地引线1根410cm，变压器接地线1根为250cm，JP柜接地线1根为150cm，变压器中性点接地线1根为360cm，各连接引线截取后，根据用途压接好接线端子，要保证接线端子压接质量。
（2）绝缘子全部采用P-20T型针式绝缘子，根据需要对台区所用横担、绝缘子、避雷器、接地环等提前进行组装，降低高空作业安全风险，节省施工时间，提高工作效率。
三、变台电杆组立1．挖坑用经纬仪找准地面基准，测量两杆坑的水平度，测量杆坑的深度2.2米。
2．底盘安装首先沿线路方向在两杆坑坑边中心处做三个方向桩，并用细线连接，在细线上标注距离为2.5米两个黑色标记，在底盘中心用粉笔画一白点，将底盘放在坑内，调整底盘放置位置使线坠、细线黑色标记、白点在一条直线上，确定两杆之间距离为2.5米。
南方电网公司10kV台架变建设“四个标准”
第五篇 10kV台架变 第1章 总论一、设计说明1.1 设计依据1.1.1 南方电网公司关于配网工程标准设计的编制原则和指导意见。
1.1.2 主要设计标准、规程规范：GB50052-2009 供配电系统设计规范GB 50053-94 10kV及以下变电所设计规范GB 50054-2011 低压配电设计规范GB 50060-2008 3～110kV高压配电装置设计规范GB/T 11022-1999 高压开关设备和控制设备标准的公用技术要求GB 50217-2007 电力工程电缆设计规范DL5352-2006 高压配电装置设计技术规程DL/T 599-2005 城市中低压配电网改造技术导则DL/T 620－1997 交流电气装置的过电压保护和绝缘配合GB50065-2011 交流电气装置的接地设计规范Q/CSG10012-2005中国南方电网城市配电网技术导则Q/CSG10703-2009 110kV及以下配电网装备技术导则1.2 术语台架变：变压器安装在露天台架或杆上的配电站,通常由跌落式熔断器、配电变压器和低压计量、配电、补偿装置组成。
1.3 设计范围及划分方法1.3.1 设计范围台架变的设计范围为电源进线与台架引下线的“T”接点至台架变低压配电箱低压出线侧。
台架变的10kV电源进线和0.4kV线路导线材料及杆头材料不在设计范围内。
配电箱低压出线玻璃钢桥架纳入标准配送，配电箱低压出线导线材料，不纳入标准配送。
底盘、卡盘及接地装置由设计选定，不纳入标准配送。
不纳入标准设计部分由各设计人员根据相应情况编制图纸方案。
1.3.2 划分方法以先确定台架型式，再细分模块的方式进行划分。
型式划分：根据台架所采用电杆的类型进行划分，采用12米杆为Ⅰ型、15米杆为Ⅱ型共两种型式组成。
模块划分：在型式固定的条件下，再根据变压器的容量、变压器类型、配电箱型式、低压出线的形式、低压出线回路数等变量进行划分。
图纸划分：以Ⅰ型、Ⅱ型两种型式为基础，分别编制两套独立的标准设计G3和G4图纸。
10kV标准台架建设指南
10kV台架变建设标准使用指南
二.建设标准编制情况（二）
第一分册《10kV台架式Ⅰ、Ⅱ型变压器设计细化施工图》：
分为Ⅰ型（φ190×12/φ190×10）与Ⅱ型（φ190×15/φ190×12） 台架变两个分册。 按施工工序将台架变安装分为基础工程、砼杆组立工程、金具及附件连 接工程、设备安装工程、接线安装工程、安健环及竣工七个施工模块，对 应10kV台架式Ⅱ型变压器安装，编制38张设计细化施工图。
10kV台架变建设标准使用指南
三.建设标准使用关键点（四）
10kV台架式Ⅰ、Ⅱ型变压器安装施工作业指导书及验评标准 ：
1、作业准备未列出所有工器具，仅对关键工具进行提示。
2、按照施工顺序提供了Ⅰ、Ⅱ型变压器分步材料清册，使用中 注意区分应用。
10kV台架变建设标准使用指南
三.建设标准使用关键点（五）
10kV台架变建设标准使用指南
贵州电网公司基建部 2013年8月30日 贵阳
第一部分
工作背景
主 要 内 容
第二部分
建设标准编制情况
第三部分
建设标准使用关键点
10kV台架变建设标准使用指南
一.工作背景 7月8日-10日，祁达才副总经理到贵州电网公司调 研提出“重新开展10kV台架变项目的标准化工作，做到 标准设计、标准材料、标准配送、标准施工”。
10kV台架变建设标准使用指南
二.建设标准编制情况（四）
第三分册《10kV台架式Ⅰ、Ⅱ型变压器安装施工作业指导及验评标准》 对应10kV台架式Ⅰ 、Ⅱ型变压器安装七个分步施工图编制了基础施 工、砼杆组立、金具及附件连接、设备安装、接线、安健环六个施工作 业指导书及验评标准。
10kV台架变建设标准使用指南
第四篇 10kV杆上变压器台设计说明(终极版)
第四篇10kV杆上变压器台通用设计第12章10kV杆上变压器台通用设计说明12.1 设计说明12.1.1 总的部分本通用设计对象为湖南省电力公司系统内农网10kV杆上变压器台。
12.1.2 设计范围设计范围是从高压引下线接头至低压出线这段范围的杆上变压器台及与其相关的电杆部分。
12.1.3 设计深度按湖南省电力公司施工图内容深度要求开展工作。
12.1.4 假定条件按海拔高度≤1000m；环境温度：-40～+45℃；最热月平均最高温度35℃；国标Ⅲ级污秽区设计；日照强度(风速0.5m/s)0.1W/cm2；地震烈度按6度设计，地震加速度为0.1g，地震特征周期为0.35S；站址标高高于50年一遇洪水水位和历史最高内涝水位，不考虑防洪措施；设计土壤电阻率为不大于100欧姆/米；地基承载力特征值fak=150kPa，无地下水影响；地基土及地下水对钢材、混凝土无腐蚀作用。
当海拨超过1000米时，按国家有关规范进行修正。
12.2 设计方案分类及技术条件12.2.1 设计方案分类10kV杆上变压器台的设计应综合考虑简单以及操作检修方便、节省投资等要求。
杆上变压器台按变压器容量以及出线方式、杆型分类,共设计7种方案分别为GB-1、GB-2、GB-3、GB-4、GB-5、GB-6、GB-7。
12.2.2 技术条件（见表12-1）表12-1 10kV杆上变压器台典型设计方案技术条件一览表第四篇 10kV杆上变压器台通用设计12.3 电气一次部分12.3.1 变压器容量：杆上变压器台变压器容量选择一般不超过400kV A。
12.3.2 电气主接线采用架空或电缆进线1回，低压采用单母线接线，出线回路数可按需要配置，一般采用1-4回。
12.3.3 主要设备选择（1）变压器选择1）杆上变压器台容量选择一般不超过400kVA。
应有合理级差，容量规格不宜太多。
2）选用节能型无载调压配电变压器。
3）变压器的变比在供电半径较小地区采用10±2×2.5%/0.4kV；供电半径较大、布置在线路末端的采用10.5±2×2.5%/0.4kV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.设计说明 (2)1.1设计依据 (2)1.2术语 (2)1.3设计范围 (2)1.4建设规模 (2)1.5设计思路 (2)1.5.1“四个”标准化 (2)1.5.2“五个”统一化 (5)1.6设计、施工过程 (5)1.7安装工艺要求 (6)1.7.1变压器的安装要求 (6)1.7.2避雷器的安装要求 (6)1.7.3熔断器的安装要求 (7)1.7.4低压配电综合箱（JP柜）的安装要求 (8)1.7.5铁附件安装要求 (9)1.7.6接地安装要求 (9)1.7.7标识标牌安装要求 (9)1.设计说明1.1 设计依据GB50052-2009 供配电系统设计规范GB 50053-94 10kV及以下变电所设计规范GB 50054-2011 低压配电设计规范GB 50060-2008 3～110kV高压配电装臵设计规范GB/T 11022-1999 高压开关设备和控制设备标准的公用技术要求GB 50217-2007 电力工程电缆设计规范DL5352-2006 高压配电装臵设计技术规程DL/T 599-2005 城市中低压配电网改造技术导则DL/T 620－1997 交流电气装臵的过电压保护和绝缘配合GB50065-2011 交流电气装臵的接地设计规范Q/CSG10012-2005中国南方电网城市配电网技术导则1.2 术语台架变：变压器安装在露天台架或杆上的配电站。
通常由跌落式熔断器、配电变压器和低压计量、配电、补偿装臵组成。
1.3 设计范围台架变的设计范围为电源进线侧台架引下线的“T”接点至台架变低压配电箱低压出线侧耐张绝缘子串（不含耐张绝缘子串）处。
1.4 建设规模变压器：油浸式变压器，变压器容量选择50 kVA、100 kVA、160 kVA、315 kVA、400 kVA五种容量。
1.5 设计思路1.5.1“四个”标准化1、标准设计：参照标准设计V1.0版本，对台架变设计模块进行精简，达到标准化设计的目的。
设备配臵、选型、参数标准化主要体现为：（1）为达到品类优化目的，变压器类型固定为油浸变压器（S13型）。
（2）变压器容量固定为50kVA、100kVA、160kVA、315kVA、400kVA五种。
（3）配电箱类型固定为低压配电综合箱（JP柜）。
标准设计V1.0中分为配电、无功补偿分开箱安装与配电综合箱安装两种方式。
为了施工安装以及运行维护方便，本次设计推荐使用配电综合箱安装方式。
台架变主要设备配臵如下：1）跌落式熔断器、避雷器参数：2）变压器JP柜电流互感器参数：3）变压器JP柜进出线电缆截面选择：（4）低压配电综合箱安装方式固定为柱上中央安装。
标准设计V1.0中， 50-100kVA台架变的配电箱采用柱上中央安装、柱上两侧安装的模式。
100kVA-315kVA台架变的配电箱采用座地式安装、柱上中央安装、柱上两侧安装的模式，315kVA及以上台架变的配电箱及无功补偿箱的安装方式采用座地式安装、柱上中央安装的模式。
本次设计中，50kVA-315kVA台架变综合配电箱采用柱上单侧安装，400kVA台架变综合配电箱采用柱上中央安装方式进行安装。
2、标准材料：以标准设计V1.0版本为基础，减少设备、导线、材料种类，在设计中明确设备、导线、材料的参数、数量，达到标准材料建设的目的。
3、标准配送：将台架变系统配臵接线图分包，将其设备材料分为主变设备材料包、高压设备材料包、低压设备材料包、接地材料包、标识标牌材料包等。
然后按照每一个施工步骤进行分包，固化每一个包内设备材料，以达到标准配送的目的。
4、标准施工：在完成统一配送的前提下，施工单位利用分包内的设备及安装材料与安装图按照施工步骤一一对应施工，以达到标准施工的目的。
1.5.2“五个”统一化《标准设计V1.0》是以设备模块、安装模块、公共模块的划分方式进行设计，其变压器种类、低压配电箱安装方式较多，不利于统一设备材料的参数、型号，无法做成统一的安装接口。
本次设计遵循《标准设计V1.0》、《安建环手册》的原则和要求，选取最常用的5种变压器容量，并针对不同容量变压器挑选最有利于安装、维护的低压配电综合箱柱上中央、柱上单侧安装的方式，从而对设备材料的配臵、电气参数、安装接口、材料型号、外观标识固化、统一，分别完成50kVA、100kVA、160kVA、315kVA、400kVA五个独立、完整的台架变模块，达到“五统一”（统一配臵标准、统一电气参数、统一安装接口、统一材料型号、统一外观标识）的目的。
1.6设计、施工过程1、将台架变按照分包原则划分为多个独立分包，遵循首先按设备材料品类分大包，然后按照施工步骤分小包的原则。
2、以台架变分块情况为依据对台架变安装图中设备材料进行分包处理，开列各个包设备材料清册，之后由厂家按分包清册统一配送材料。
3、施工单位参照台架变安装图并利用已经分配好的各个块的材料按照施工步骤完成安装。
4、主体部分安装全部完毕之后，完成标识标牌等安健环材料的安装，整个施工过程完毕。
1.7 安装工艺要求1.7.1 变压器的安装要求（1）50kVA、100kVA配变台架根开为2m，160kVA、315kVA、400kVA配变台架根开为2.5m，台架变底部筑防沉平台，平台高出地面0.3m。
两杆迈步不大于30mm，杆子顶部导线应平齐，根开误差不大于±30mm。
硬化路面可不做防沉平台，但应回复原状。
（2）配变台架对地距离不小于2.8m，水平坡度不大于1%。
（3）安装前应对变压器外观检查，安装时动作要缓慢、平稳，避免损坏变压器。
（4）变压器使用螺栓牢牢固定在台架正中，并作防盗处理。
（5）与变压器端头连接时，用力要均匀，防止倒杆、绝缘瓷件损坏。
（6）配电变压器高低压桩头均应装设绝缘罩，绝缘罩颜色与相色对应。
（7）变压器安装后，套管表面应该光洁，不应有裂纹、破损等现象；套管压线螺栓等部件应齐全，且安装牢固，油枕油位正常，外壳干净。
（8）安装完成后，应同时完成预防性试验。
（9）安装完成后必须装设运行标识、警示标识牌。
1.7.2避雷器的安装要求（1）避雷器安装在支架上，用螺栓固定。
绝缘部分良好。
（2）并列安装的避雷器三相中心应在同一直线上，安装垂直，排列整齐、高低一致。
相间距离≥350mm。
铭牌位于易观察的同一侧。
绝缘罩颜色与相色对应。
（3）避雷器引线的连接不应使端子受到超过允许的外加应力。
（4）引线安装牢固、排列整齐美观。
（5）接线端子与引线的连接应采用铜铝过渡线夹、端子，接触面清洁无氧化膜，并涂以中性导电脂。
（6）引线相间距离对地距离应符合要求，相间≥300mm，对地≥200mm。
（7）避雷器接地引下线宜采用不小于25mm2单塑黄绿软铜芯线或35mm2单塑黄绿软铝芯线，与接地设备连接应采用接线端子可靠连接，接地引下线应该靠近电杆和横担，紧贴杆身，安装应横平竖直。
1.7.3熔断器的安装要求（1）跌落式熔断器支架距变压器台架的高度不小于2.5m。
（2）高压跌落式熔断器安装在支架上。
水平相间距离≥500mm；侧视时保持10-15度的跌落倾斜度，正视时保持竖直；转动部分应灵活，跌落时不应碰及其他物体。
（3）熔断器应装臵绝缘罩，绝缘罩颜色应与线路相色相对应。
（4）熔断器熔管上下动触头之间的距离应调节恰当，动静触头接触良好，接触电阻50μΩ，熔丝应松紧适度。
（5）熔丝选择：100kVA及以下者，一次熔丝按配变容量额定电流的2倍选择，100kVA以上者，一次熔丝按配变容量额定电流的1.5倍选择。
（6）熔断器上端头引线应经绝缘过渡后安装，禁止未经绝缘子直接诶把引线连接到上端头。
引线安装牢固、排列整齐美观，相间距离≥300mm，对地距离≥200mm。
（7）接线端子与引线的连接应采用线夹，铜铝连接时应采取过渡措施，接触面清洁无氧化膜，并涂以中性导电脂。
（8）为满足配电变压器停电作业，10kV高压侧应有一个明显验电点，并便于做安全措施，农网工程配变台区应采用带接地装臵的跌落式熔断器。
1.7.4低压配电综合箱（JP柜）的安装要求（1）安装时应检查JP柜外观整洁锈蚀，把手锁具功能良好。
（2）JP柜内整齐规范，接线端子连接可靠，绝缘包裹完好，相色准确。
JP柜内各分支断路器应有相对应运行编号。
（3）接线时应根据设备接线图的要求安装。
（4）JP柜进出线应采用电缆a、电缆截面应大于0.4kV导线截面，连接时应有铜铝过度措施；b、安装电缆时不得损坏电缆护套，电缆附件应与电缆型号匹配；c、电缆进出线，应将电缆头臵于柜内，使用电缆卡牢固固定，并加装保护垫层，安装工艺美观且满足电缆弯曲半径要求，电缆最低点不得低于2.5m；d、穿越箱壳时加装保护层。
（5）JP柜内零线、0.4kV避雷器、JP柜外壳应可靠接地；接地与台变中性点、外壳一起并入接地网。
（6）JP柜进出线口应采用防火材料封堵严密。
（7）接线端子与引线的连接应采用线夹，铜铝连接时应采取过渡措施，接触面清洁无氧化膜，并涂以中性导电脂。
（8）为满足配电变压器停电作业，10kV高压侧应有一个明显验电点，并便于做安全措施，农网工程配变台区应采用带接地装臵的跌落式熔断器。
1.7.5铁附件安装要求（1）横担及其附件均应铁镀锌。
（2）横担安装平整，端部水平偏差不应大于20mm。
横担的高差≤0.5%连接距离，左右扭斜≤横担总长1%。
（3）横担安装需选用相匹配的螺栓紧固，并加装垫圈。
（4）杆塔部件组装有困难时应查明原因，严禁强行组装。
个别螺孔需扩孔时，应采用冷扩，扩孔部分不应超过原孔径3mm。
（5）螺栓连接的构件应符合下列规定：a、螺杆应与构件面垂直，螺头平面与构件间不应有空隙；b、螺栓紧好后，螺杆丝扣露出的长度：单螺母不应小于2个螺距，双螺母可平扣；c、必须加垫圈者，每端垫圈不应超过2个。
（6）螺栓的穿入方向：立体结构：水平方向者由内向外；垂直方向者由下向上。
平面结构：顺线路方向者，双面构件由内向外，单面构件又送点侧向受电侧；横线路方向者，由下而上。
1.7.6接地安装要求（1）台变出土部分接地分为两组。
10kV避雷器部分使用一组，变压器中性点、变压器外壳接地、JP柜部分接地使用一组。
两组接地必须合并之后再引入接地网。
（2）台变出土部分接地体高度与台架变托高度一致，接地引线与接地体采用接线端子连接。
（3）接地体与电杆贴身使用钢扎带固定，不少于两道箍对称安装。
1.7.7标识标牌安装要求（1）配变台架挂设配变台区命名牌及“当心触电”和“禁止攀登，高压危险”安全标识牌各一块。
（2）各种方式设备的标志都应牢固的固定在其依托物上，不得产生倾斜、卷翘、摆动等现象。
