LRUN-WM CLIP-SET RJ-45 COUPLERTechnical DataLinkRunner™Network MultimeterQuickly verify and troubleshoot network drops with this essential, personal tool.Frontline PC and network technicians are the first line of defense against problems at the physical and link layers of the network. Typical problems the technician checks for include determin-ing whether the drop is active, whether they can “ping” other network resources, finding any cable problems and tracing the cable path.Designed for the frontline techni-cian, LinkRunner improves trou-bleshooting and escalation accuracy by helping to quickly identify if a problem is in the network or the PC NIC.LinkRunner performs essential tests for troubleshooting and solving problems in the physical and link layers, the source of 80% of network problems.Instant vision into the network drop. That’s Network SuperVision.™That’s Fluke Networks’ promise to you.LinkRunner helps you answer questions like:•Is this an active Ethernet port?•What speed/duplex is thehub/switch/PC NIC configured for?•Am I seeing traffic from this connection?•Is the PC NIC okay?•Where does the cable go?•Am I connected to the Internet?Perform the following tests quicklyLink – determine whether the drop is active, identify itsspeed, duplex capabilities, and service type (e.g., Ethernet,Token ring, Telco). Users can then reconfigure these settings on the hub or NIC as needed. Now detects up to Gigabit Ethernet.Length – determine whether the cable length is within specifications, what type it is (straight or crossover), and whether it has any faults. These tests, which work for both structured and patch cables, eliminate the need for a separate cable tester.Ping – verify connectivity to key network resources and determine whether a PC NIC is responding.Actual size.Link pulse– blink the hub port or PC light while sending tone for cable location. Use the optional MicroProbe to hear the audible tone being sent by LinkRunner.Cable ID– identify unknown cabling paths using the optional Cable ID by seeing which numbered plug is on the other end of the wire.Proactively monitor and reactively troubleshootWhatsUp Key Device Watch software is an easy-to-use solution that maps the network, monitors key devices, and alerts of failures before they become catastrophes. Key Device Watch software, LinkRunner and your knowl-edge give you a powerful combination to help keep your resources up and running.Key Device Watch monitors up to 10 net-worked resources, waiting for something to go wrong. When something does go wrong with your networked devices, a notification is sent to the proper party letting them know where to go and what to fix. Key Device Watch doesn’t solve the problem but alerts those who can. That information com-bined with the handheld network tester allows the troubleshooter to quickly fix the problem.WhatsUp Key Device Watch: •Discovers devices automatically •Monitors key devices 24x7•Notifies troubleshooter with problem location and type•Speeds-up the troubleshooting process •Provides trend analysis of network diagnosticsOrder the software bundled with LinkRunner and save on this powerful combination over individual purchases.Availability ReportHealth Report/linkrunner/keydevicefor more information.Test Kit Includes:All available accessoriesand the customcarrying caseLRUN-WM CLIP-SET RJ-45 COUPLER。
fluke网络测试分析报告
fluke网络测试分析报告fluke网络测试分析报告一、实验背景：为了熟练掌握线缆测试的几个参数以及使用fluke测试仪器。
我们制作了一根有缺陷的双绞线，测试这根双绞线的参数，看看哪几个参数能通过，哪几个会失败。
这次我们小组主要测试了网线的RL回波损耗、传输时延、ACR衰减串扰比、NEXT近端串扰、接线图、电阻等等一些数据。
二、现场测试参数：现场测试首先要确定测试时依据的国际标准或区域标准，这一点在FLUKE的设备上非常容易实现，只需要在测试之前选择一项标准即可，FLUKE已经预先将常用的标准内置于其设备之中。
为了确保现场测试的准确性和认证测试的权威性，一般都要测试多项技术参数，只有这些技术参数都符合标准规定，才能给出相应的认证。
三、实验过程：这次试验主要测试有接线图、回波损耗、Next、插入损耗、ACR—F、电阻接线图：接线图测试是为了测试所连通道或永久链路的双绞线其线序连接的正确性。
我们的测试结果为六号线路断开，所以接线图不合格。
回波损耗（RL）：信号传输时，电缆阻抗的变化产生 RL ，因此，导致阻抗变化的因素都会影响RL 。
这包括视频电缆的基本结构，即中心导体的尺寸、形状和组成，绝缘或介电材料的选择和制造，屏蔽方式和材料的选择，护套的打印方法也是影响回波损耗的因素。
它是反射系数的倒数，以分贝表示。
RL的值在0dB到无穷大之间，回波损耗越小表示匹配越差，反之则匹配越好。
0dB表示全反射，无穷大表示完全匹配。
在移动通信中，一般要求回波损耗大于14dB（对应VSWR=1.5）。
回波损耗是由于阻抗不连续/不匹配所造成的反射测量整个频率范围内信号反射的强度产生原因：特性阻抗之间的偏离线缆在生产过程中的变化连接器件安装降低回波损耗指标的措施降低回波损耗（RL）的措施有以下3种：1、提高同心度2、复合技术3、采用粘连线对技术用回波损耗表示特性阻抗的影响更准确，用RL测量沿线路上所有位置上由于阻抗不匹配引起反射。
FLUKE网络测试产品简介

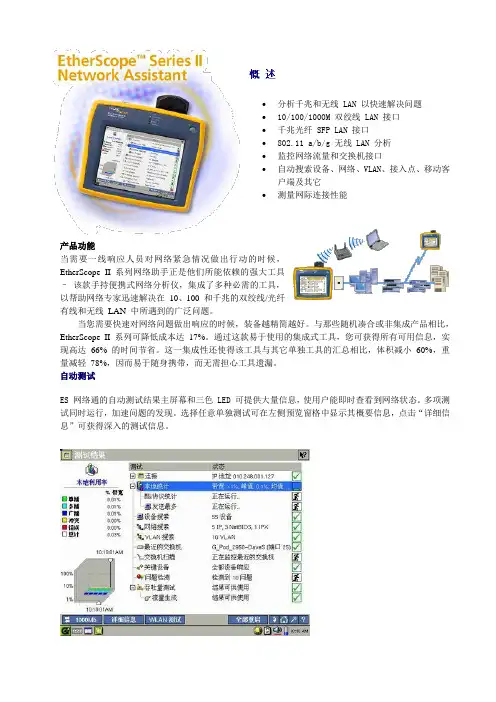

∙分析千兆和无线 LAN 以快速解决问题∙10/100/1000M 双绞线 LAN 接口∙千兆光纤 SFP LAN 接口∙802.11 a/b/g 无线 LAN 分析∙监控网络流量和交换机接口∙自动搜索设备、网络、VLAN、接入点、移动客户端及其它∙测量网际连接性能产品功能当需要一线响应人员对网络紧急情况做出行动的时候，EtherScope II 系列网络助手正是他们所能依赖的强大工具–该款手持便携式网络分析仪，集成了多种必需的工具，以帮助网络专家迅速解决在10、100 和千兆的双绞线/光纤有线和无线LAN 中所遇到的广泛问题。
当您需要快速对网络问题做出响应的时候，装备越精简越好。
与那些随机凑合或非集成产品相比，EtherScope II 系列可降低成本达17%。
通过这款易于使用的集成式工具，您可获得所有可用信息，实现高达66% 的时间节省。
这一集成性还使得该工具与其它单独工具的汇总相比，体积减小60%，重量减轻78%，因而易于随身携带，而无需担心工具遗漏。
自动测试ES 网络通的自动测试结果主屏幕和三色 LED 可提供大量信息，使用户能即时查看到网络状态。
多项测试同时运行，加速问题的发现。
选择任意单独测试可在左侧预览窗格中显示其概要信息，点击“详细信息”可获得深入的测试信息。
EtherScope 分析仪的自动网络发现的网络发现结果显示在主屏幕上，其中包括最近的交换机以及您连接的插槽和端口的标识信息。
ES 网络通二代用户界面采用 Linux 操作系统支持，导航方便。
linux 提供 WEB 浏览器，Telnet 和其它类似于PC 上提供的工具。
千兆链路测试验证 LAN 信令验证以太网信令以排除速度和双工不匹配以及端口自适应问题。
测试 802.3af 以太网供电 (PoE) 链路。
EtherScope 系列 II 可模仿 802.3af 带电设备模拟请求并测量每针上的电压。
查看交换机详细信息最近的交换机当诊断用户问题时，最重要的是确定从哪里连接到网络中。
福禄克网络测线仪使用说明书
FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。
fluke 测线方案
fluke 测线方案用FLUKE测试的参数，就是平常我们普通的网线，只要能上网就行了，但一些机房方面的布线，用这个测到一些网线长度、传输时延、时延偏离、支流环路电阻、插入损耗（衰减）、回波损耗，近端串扰、远端近端串扰、衰减串扰比，远端衰减串扰比、综合等效远端串扰、远端综合等效远端串扰、综合近端串扰、远端综合近端串扰、综合衰减串扰比、远端综合衰减串扰比等参数等，是更具体的知道你的网线是否符合国家标准和国际标准因为福禄克测试出来的报告世界通用不论哪个国家的品牌网线都有用福禄克测试来进行检测比如美国的康普-美国的安普-法国的罗格朗TCL-中国的普天-中国的大唐电信-日本的nippon网线等，大概就是这意思啦。
标准还要求测量链路的长度。
长度测量看起来简单，实际上也是大有学问的。
在标准规定中永久链路的长度不能超过90米，通道的长度不能超过100米。
精确测量长度受几个方面的影响，包括线缆的额定传输速度（NVP），绞线长度与外皮护套的长度，以及沿长度方向的脉冲散射。
判断局域网布线系统性能的另一个重要的参数是衰减。
任何电子信号从信号源发出后在传输过程中都会有能量的损失，这对于局域网信号来说也不能例外。
衰减随着温度和频率的增加而增加。
高频信号比低频信号衰减得更严重。
这也是为什么链路有正确的接线图，在10Base-T网络中运行得非常好，而不能在100Base-T网络中正常工作的原因。
对于5类布线系统，各个厂商的产品在衰减方面的性能非常接近。
比5类标准所要求的衰减性能更好的线缆通常是因为加大了芯线的线径或是稍微提高了特性阻抗。
判断网络布线系统性能的最重要的参数是近端串扰（NEXT）。
串扰是由于一对线的信号产生了辐射并感应到其他临近的一对线而造成的。
串扰也是随频率变化的，同衰减类似的，3类线可以很好地支持10Base-T的应用，但却不能用于100Base-T网络。
保持线对紧密地绞结和线对间的平衡可以有效地降低串绕。
较小的绞距可以形成电磁场的方向相反以有效地相互抵消彼此间的影响，从而降低线对向外的辐射。
福禄克网络测线仪使用说明书
FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。
fluke网络测试分析报告
fluke网络测试分析报告Fluke 网络测试分析报告在当今数字化的时代，网络的稳定与高效运行对于企业和组织来说至关重要。
为了确保网络的性能和可靠性，我们使用了 Fluke 网络测试工具对网络进行了全面的测试，并在此为您呈现详细的分析报告。
一、测试背景随着公司业务的不断拓展，网络的使用量急剧增加，员工反映网络出现了速度慢、频繁掉线等问题，严重影响了工作效率。
为了找出网络中存在的问题，改善网络性能，我们决定进行此次网络测试。
二、测试目的本次测试的主要目的是评估网络的性能、稳定性和安全性，找出潜在的问题和瓶颈，并提出相应的解决方案，以优化网络，提升用户体验。
三、测试环境1、网络拓扑结构公司网络采用了星型拓扑结构，核心交换机连接着各个楼层的接入交换机，再通过接入交换机连接到终端设备。
2、测试设备使用了 Fluke 的 Network Analyzer 测试仪，包括电缆测试仪、协议分析仪和无线测试仪等。
3、测试时间测试在非工作时间进行，以减少对正常业务的影响。
四、测试内容及结果1、线缆测试通过 Fluke 的电缆测试仪对网络线缆进行了测试，包括双绞线和光纤。
测试结果显示，部分双绞线存在线序错误和衰减过大的问题，这可能导致数据传输错误和速度下降。
而光纤的测试结果良好，没有发现明显的损耗和故障。
2、网络性能测试使用协议分析仪对网络中的数据包进行了捕获和分析。
发现网络中存在大量的广播包和冲突包，尤其是在高峰期，这严重影响了网络的性能。
此外，网络的吞吐量和延迟也不尽人意，平均吞吐量仅达到了预期的 70%，延迟则超过了正常范围。
3、无线测试在无线覆盖区域进行了信号强度和连接稳定性的测试。
结果显示，部分区域的信号强度较弱，存在信号盲区，导致无线连接不稳定，频繁掉线。
4、安全测试通过漏洞扫描工具对网络中的设备进行了安全漏洞扫描，发现了一些设备存在未及时更新补丁、弱密码等安全隐患。
五、问题分析1、线缆问题双绞线的线序错误和衰减过大可能是由于施工不规范或线缆老化所致。
福禄克Fluke dsp-40004300网络测试仪使用操作说明
福禄克Fluke dsp-4000/4300网络测试仪使用操作说明Fluke DSP4000/4300产品操作,福禄克DSP系列产品说明，操作步骤一、福禄克DSP系列产品使用步骤：1、充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有DSP4000 CAL MODULE字样)，用校准模块将主Fluke DSP4000/4300产品操作,福禄克DSP系列产品说明，操作步骤一、福禄克DSP系列产品使用步骤：1、充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有“DSP—4000 CAL MODULE”字样)，用校准模块将主机及辅机连接好。
打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
将旋钮开关转到任何模式即可打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，将旋扭转至“SPECIAL FUNCTIONS”档位，用“↑↓”箭头选择第七项“SELF CALIBRATION”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“SELF CALIBRATION COMPLETE”说明自校准成功完成。
3、设置参数：操作：将旋钮转至“SET UP”档位，在第一个黑块处按“ENTER”进入测试标准和电缆类型选择，常用的是“TIA CA T 5E CHANNEL”（超五类通道标准，使用通道适配器）；“TIA CAT 6 CHANNEL”（六类通道标准，使用通道适配器），“TIA CAT 6 PERM LINK”（六类永久链路测试标准，使用永久链路适配器），其他不常用，用“↑↓”和“PAGE UP (3号按键)、PAGE DOWN(4号按键)”选择你所需的标准，按“ENTER”确认，回到主菜单。
