怎么利用福禄克测试仪进行网络和线缆测试
fluke网络测试分析报告
fluke网络测试分析报告fluke网络测试分析报告一、实验背景：为了熟练掌握线缆测试的几个参数以及使用fluke测试仪器。
我们制作了一根有缺陷的双绞线，测试这根双绞线的参数，看看哪几个参数能通过，哪几个会失败。
这次我们小组主要测试了网线的RL回波损耗、传输时延、ACR衰减串扰比、NEXT近端串扰、接线图、电阻等等一些数据。
二、现场测试参数：现场测试首先要确定测试时依据的国际标准或区域标准，这一点在FLUKE的设备上非常容易实现，只需要在测试之前选择一项标准即可，FLUKE已经预先将常用的标准内置于其设备之中。
为了确保现场测试的准确性和认证测试的权威性，一般都要测试多项技术参数，只有这些技术参数都符合标准规定，才能给出相应的认证。
三、实验过程：这次试验主要测试有接线图、回波损耗、Next、插入损耗、ACR—F、电阻接线图：接线图测试是为了测试所连通道或永久链路的双绞线其线序连接的正确性。
我们的测试结果为六号线路断开，所以接线图不合格。
回波损耗（RL）：信号传输时，电缆阻抗的变化产生 RL ，因此，导致阻抗变化的因素都会影响RL 。
这包括视频电缆的基本结构，即中心导体的尺寸、形状和组成，绝缘或介电材料的选择和制造，屏蔽方式和材料的选择，护套的打印方法也是影响回波损耗的因素。
它是反射系数的倒数，以分贝表示。
RL的值在0dB到无穷大之间，回波损耗越小表示匹配越差，反之则匹配越好。
0dB表示全反射，无穷大表示完全匹配。
在移动通信中，一般要求回波损耗大于14dB（对应VSWR=1.5）。
回波损耗是由于阻抗不连续/不匹配所造成的反射测量整个频率范围内信号反射的强度产生原因：特性阻抗之间的偏离线缆在生产过程中的变化连接器件安装降低回波损耗指标的措施降低回波损耗（RL）的措施有以下3种：1、提高同心度2、复合技术3、采用粘连线对技术用回波损耗表示特性阻抗的影响更准确，用RL测量沿线路上所有位置上由于阻抗不匹配引起反射。
福禄克网线测试报告
福禄克网线测试报告在互联网时代，网络已经成为我们日常生活中不可或缺的一部分。
作为网络的基础，网线的质量和性能直接关系着我们上网的体验。
而福禄克作为一家专业生产网线的公司，其产品的测试报告更是备受关注。
本文将侧重对福禄克网线测试报告进行分析，探究其中的关键指标和测试方法。
一、测试指标首先，我们来了解一下福禄克网线测试报告中常见的指标。
一般来说，测试报告会涵盖以下几个方面的指标：1. 传输速率：也称为线速度，即网线传送数据的速度。
这个指标通常以单位为Mbps（兆位每秒）来表示，传输速率越高，网线的性能就越好。
2. 信噪比：指在信号传输中有用信号的强度与干扰信号的强度之比。
信噪比越大，网线传输的信息就更准确，抗干扰能力越强。
3. 遮蔽效能：也称为屏蔽率，指网线在传输过程中对外部电磁干扰的抵抗能力。
遮蔽效能越高，网线受到的外界干扰就越小。
4. 衰耗：即信号在传输过程中的衰减情况。
衰耗越小，网线传输的信号就越稳定，质量就越高。
二、测试方法福禄克网线测试报告中的指标并非凭空而得，而是经过严格的测试方法得出的。
一般来说，网线测试方法主要包括以下几个方面：1. 传输测试：通过发送不同类型的数据包，检测网线的传输速率和稳定性。
常见的测试方式包括ping测试和速度测试。
在测试过程中，需要注意保证测试环境的稳定和一致性，以获得准确的测试结果。
2. 信噪比测试：通过测量传输信号和干扰信号的强度，计算信噪比来评估网线的性能。
测试中需要将网线连接到信号发生器和频谱分析仪等设备，通过采集和分析数据来得出结果。
3. 屏蔽效能测试：通过连接网络信号发生器和频谱分析仪，模拟外界电磁干扰，测量网线对干扰信号的抵抗能力。
测试过程中需要注意与实际使用场景的一致性，以获得更有参考价值的测试结果。
4. 衰耗测试：通过测量信号的输入和输出功率，计算衰耗情况。
测试中需要使用光功率计等设备来进行测量，并进行数据分析和计算。
三、测试报告的价值福禄克网线测试报告的发布对于用户选购优质网线具有重要意义。
怎么利用福禄克测试仪进行网络和线缆测试
怎么利用福禄克测试仪进行网络和线缆测试发布时间: 2011-10-04 14:43 编辑: 福克网络浏览次数: 5 次字号: 大中小进入二十一世纪以来，无论是用户还是工程商，对综合布线系统的认证测试验收都已经非常重视。
在测试领域，福禄克网络(FlukeNetworks)的DTX系列数字电缆认证仪，如DTX-1800，DTX-1200，DTX-LT,DTX-CLT已成为用户、工程商、第三方测试首选的测试仪。
综合布线工程的设计、施工、验收和使用日益规范化。
但是我们不能不注意到，网络系统在投入使用前很少有用户进行严谨测试，在对网络系统没有清楚地了解前，就冒然投入使用，一旦隐患发作，就会令网管人员措手不及。
因此，在您的网络正式投入使用前，要进行一些基本的测试。
我们建议用户进行以下几项测试。
一、体能测试体能测试又称耐冲击力测试，是指网络在高流量状态下的网络抗瘫痪能力。
我们可使用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）进行测试。
二、通道测试通道测试主要验证设计或租用的通道是否能负荷预定指标。
其中路由通道测试验证通道通过既定流量的能力，完成80%以上流量为合格，完成90%以上流量为优秀。
桥通道测试要求达到90%为合格。
这项测试可使用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）进行测试完成。
性能测试摘要测试状态详细信息丢包率完成通过RFC 2544 吞吐量完成通过RFC 2544 延时完成失败RFC 2544 丢包完成没有错误RFC 2544 背靠背完成没有错误抖动完成没有错误误码率完成没有错误三、重要网络设备的承载能力测试对交换机、服务器、路由器加载40%流量后验证流通性和速度，主观评价应基本上不感觉到网络变慢，ICMP的Ping测试在LAN内小于2ms合格，50%加载，ICMP 的Ping测试小于4ms，60%加载，ICMP的Ping测试小于6ms.这项测试可使用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）进行测试完成。
福禄克CableIQ网络维护工程师系统频宽测试仪说明书
太网路
当您在建置VoIP或千兆网路时，您需要 确保现有 系统可以满足新设备对频宽的 要求。虽然您的 系统是经过认证的，但 站点的移动、增加和变更等可能致使许多链 路都不能满足所需的速度。CableIQ 可以快 速显示包含跳 在内的一条链路是否能满足 语音、10/1000/1000MB 乙太网路及 VoIP 等 应用要求。在升级前 解 系统的频宽可 以防止未来的当机，避免把时间浪费在原本 不需要的故障珍断上。
远端适配器 用於测试现有铜缆 系统—— 还可作为仪器的保护罩 RJ45 和 F 型连接器 测试语音 / 资料 / 视频 / 音频缆
● 高精确度定位缆 。突破性的 Intelli － Tone 智慧数位信号处理技术可以在非 常杂乱无章的配 间中查找缆 。
● 简单易用的性能可以增强一 维护人员 的效率。直觉化的用户界面和图形结果 显示，使用户无需培训或是只接受极短 时间的培训就可以熟练使用。
● 避免耗时於争论网路故障原因。保存测 试结果 通过 CableIQ 报告软体上传至 PC 电脑。
请看用户对 CableIQ 的评价：
“CableIQ 最好的功能是可以测试 系统的频宽。我有一台 PC 经常会 间歇性地被锁死。我在链路中链接 CableIQ 後发现有一条 3 类跳 。更换跳
後故障就消失了。”——网路专家
“对运行中的埠进行故障珍断的能力可以节省大量时间——从整体上减少 解决问题所需的时间。”——电子通讯人员联合会（ECSA）
“如果为每一个一 维护人员配备一台这样的测试仪，我们就可以节省 30% 的随时待命时间。”——网路管理员
订购资讯
型号 CIQ-100
说明
CableIQ 缆 定测试仪 包含 CableIQ、远端适配器和软携包
福禄克网络测线仪使用说明书
FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。

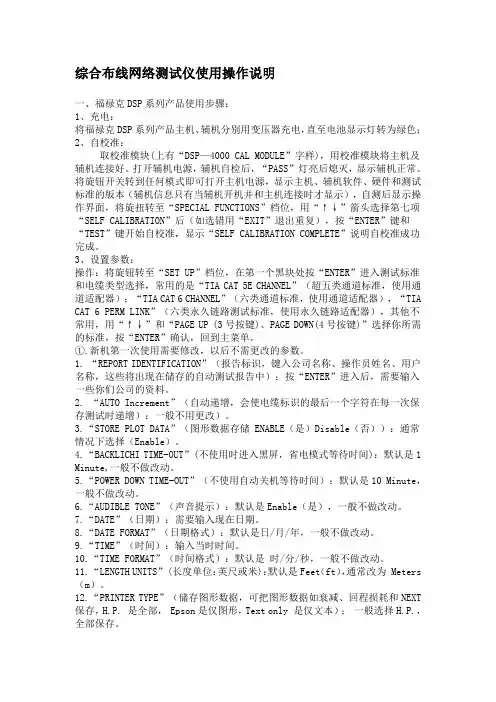

综合布线网络测试仪使用指南
综合布线网络测试仪使用操作说明一、福禄克DSP系列产品使用步骤：1、充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有“DSP—4000 CAL MODULE”字样)，用校准模块将主机及辅机连接好。
打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
将旋钮开关转到任何模式即可打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，将旋扭转至“SPECIAL FUNCTIONS”档位，用“↑↓”箭头选择第七项“SELF CALIBRATION”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“SELF CALIBRATION COMPLETE”说明自校准成功完成。
3、设置参数：操作：将旋钮转至“SET UP”档位，在第一个黑块处按“ENTER”进入测试标准和电缆类型选择，常用的是“TIA CAT 5E CHANNEL”（超五类通道标准，使用通道适配器）；“TIA CAT 6 CHANNEL”（六类通道标准，使用通道适配器），“TIA CAT 6 PERM LINK”（六类永久链路测试标准，使用永久链路适配器），其他不常用，用“↑↓”和“PAGE UP (3号按键)、PAGE DOWN(4号按键)”选择你所需的标准，按“ENTER”确认，回到主菜单。
①.新机第一次使用需要修改，以后不需更改的参数。
1. “REPORT IDENTIFICATION”（报告标识，键入公司名称、操作员姓名、用户名称，这些将出现在储存的自动测试报告中）：按“ENTER”进入后，需要输入一些你们公司的资料。
2. “AUTO Increment”（自动递增，会使电缆标识的最后一个字符在每一次保存测试时递增）：一般不用更改）。
3.“STORE PLOT DATA”（图形数据存储 ENABLE（是）Disable（否））：通常情况下选择（Enable）。
网络线缆测试方法及标准
超5类、六类屏蔽、非屏蔽室内网络线缆
一、检测仪器:福禄克(FLUKE)，型号DTX-1800.
二、检测方法：(依照ETL国际标准ANSI/TIA-568-C.2，国标YD/T1019-2013)
1.福禄克(FLUKE)信道(CHANNEL)检测标准示意图:
[90m布线两端打信息模块+两条≤5m跳线(PATCH CORD)接福禄克信道CHANNEL治具]
2.福禄克(FLUKE)永久链路(PERM.LINK)检测标准示意图:
[90m布线两端打信息模块接福禄克永久链路治具]
三、检测项目:
1.直流环阻 6.近端串音衰减功率和
2.传播延迟7.衰减远端串音比
3.时延差8.衰减远端串音比功率和
4.插入损耗9.回拨损耗
5.近端串音衰减
四、检测标准:信道CHANNEL(依照ETL国际标准ANSI/TIA-568-C.2，国标YD/T1019-2013)
五、检测标准:永久链路PERM.LINK(依照ETL国际标准ANSI/TIA-568-C.2，国标YD/T1019-2013)。
福禄克网络测线仪使用说明书
FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。
将语言选择成中文后才进行以下操作。
3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。
然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎么利用福禄克测试仪进行网络和线缆测试发布时间: 2011-10-04 14:43 编辑: 福克网络浏览次数: 5 次字号: 大中小进入二十一世纪以来，无论是用户还是工程商，对综合布线系统的认证测试验收都已经非常重视。
在测试领域，福禄克网络(FlukeNetworks)的DTX系列数字电缆认证仪，如DTX-1800，DTX-1200，DTX-LT,DTX-CLT已成为用户、工程商、第三方测试首选的测试仪。
综合布线工程的设计、施工、验收和使用日益规范化。
但是我们不能不注意到，网络系统在投入使用前很少有用户进行严谨测试，在对网络系统没有清楚地了解前，就冒然投入使用，一旦隐患发作，就会令网管人员措手不及。
因此，在您的网络正式投入使用前，要进行一些基本的测试。
我们建议用户进行以下几项测试。
一、体能测试体能测试又称耐冲击力测试，是指网络在高流量状态下的网络抗瘫痪能力。
我们可使用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）进行测试。
二、通道测试通道测试主要验证设计或租用的通道是否能负荷预定指标。
其中路由通道测试验证通道通过既定流量的能力，完成80%以上流量为合格，完成90%以上流量为优秀。
桥通道测试要求达到90%为合格。
这项测试可使用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）进行测试完成。
性能测试摘要测试状态详细信息丢包率完成通过RFC 2544 吞吐量完成通过RFC 2544 延时完成失败RFC 2544 丢包完成没有错误RFC 2544 背靠背完成没有错误抖动完成没有错误误码率完成没有错误三、重要网络设备的承载能力测试对交换机、服务器、路由器加载40%流量后验证流通性和速度，主观评价应基本上不感觉到网络变慢，ICMP的Ping测试在LAN内小于2ms合格，50%加载，ICMP 的Ping测试小于4ms，60%加载，ICMP的Ping测试小于6ms.这项测试可使用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）进行测试完成。
四、网络协议统计和用户统计繁忙时对网络的应用协议进行统计，清理不合格的协议，标注发送和接收数据包最多的用户，统计其占用的带宽。
这项测试可用福禄克FLUKE ES网络通二代（主要型号：ES2-LAN、ES2-PRO、ES2-LAN-SX/I-LRD）或福禄克FLUKE OptiView网络综合测试仪的PROTOCOL MATRIX、TOP SENDER、TOP CONVERSATION等功能来进行。
五、基准测试记录网络流量、碰撞、广播、错误等的长期数据，分析网络流量变化规律。
帮助优化网络性能和故障诊断。
这项测试可用福禄克FLUKE OptiView网络综合测试仪来进行，对网络进行长期的监控，并可用报告软件画出网络流量的周期图表。
六、单机联通性测试测试网卡的工作协议和物理参数。
在40%加载条件下测试单机网络速度，主观评测，若链路流量由30%增加到40%时速度基本不变，则链路验收合格。
这项测试可用福禄克FLUKE OptiView网络综合测试仪发送流量，用福禄克网络万用表在线型NETTOOL2测试网卡并观察链路的流量反映。
七、网卡、集线器、交换机端口测试测试信号波形和抖动等，测试工作协议，判断协议匹配状况，要求100%匹配为合格。
这项测试可用福禄克网络万用表在线型NETTOOL2对两边协议匹配性、设置匹配性进行比照。
八、网络备案测试对网络设备进行文档备案，包括名称、IP、MAC和拓扑结构图。
福禄克FLUKE OptiView网络综合测试仪可帮助配合画出网络拓扑结构图，为网络系统提供完整的文档。
九、网络设备的工作性能参数监测暂时只推荐80%加载条件下的链路联通性测试，观察错误、碰撞指数。
这项测试用福禄克FLUKE网络测试仪的流量发送功能和网络监测功能，模拟网络加载流量并测试其反应。
十、七层流量统计分析对各层流量进行统计分析，可用福禄克FLUKE网络综合分析仪或协议分析仪、流量分析仪对七层的应用情况进行统计和分析。
当您的网络通过了以上这些测试后，那么您不仅现在能对运行放心，而且在将来由于更新、扩容、改动而发生问题时，您也能快速发现、诊断和隔离故障，直到排除故障。
福禄克Fluke DTX-1800(dtx1800,1200,lt通用)操作步骤详解发布时间: 2011-08-08 11:00 编辑: 福克网络浏览次数: 8 次字号: 大中小福禄克Fluke DTX-1800(dtx1800,1200,lt通用)操作步骤详解:一、初始化步骤：1、充电：将福禄克Fluke DTX系列产品（DTX-1800，DTX-1200，DTX-LT）主机、智能远端分别充电，直至电池状态指示灯转为绿色；2、设置语言：操作：将福禄克Fluke DTX系列产品（DTX-1800，DTX-1200，DTX-LT）主机大旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项 Chinese 按“ENTER”选择。
将语言选择成简体中文后进行以下操作。
3、自校准：取福禄克Fluke DTX系列产品（DTX-1800，DTX-1200，DTX-LT）的Cat 6A/Class EA 永久链路适配器（PL），装在主机上，智能远端装上Cat 6A/Class EA 通道适配器（CH）。
然后将永久链路适配器（PL）末端插在Cat 6A/Class E A通道适配器（CH）上；打开智能远端电源，待自检完成后，“PASS”灯亮后熄灭，显示智能远端正常。
“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、智能远端软件、硬件和测试标准的版本（智能远端信息只有当智能远端开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。
二、设置参数操作：将福禄克Fluke DTX系列产品（DTX-1800，DTX-1200，DTX- LT）主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按 ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。
1、新机第一次使用需要设置的参数，以后不需更改。
（将旋钮转至“SET UP”档位，使用↓箭头；选中第三条：仪器设置值按ENTER进入如果返回上一级请按EXIT）：1) 线缆标识码来源：（一般使用自动递增，会使电缆标识的最后一个字符在每一次保存测试时递增一般不用更改）2) 图形数据存储：（是）（否）通常情况下选择（是）3) 当前文件夹： DEFAULT 可以按ENTER进入修改其名称（你想要的名字）4) 结果存放位置：（使用默认值“内部存储器”假如有内存卡的话也可以选择“内存卡”）5) 按→进入第2个设置页面，操作员：You Name 按ENTER 进入按F3删除原来的字符“←→↑↓”来选择你要的字符选好后按ENTER确定6) 地点： Client Name，是你所测试的地点7) 公司：You Company Name，你公司的名字8) 语言：Language，默认是英文9) 日期：输入现在日期10) 时间：输入现在时间11) 长度单位：通常情况下选择米（m）2、新机不需设置采用原机器默认值的参数：1) 电源关闭超时：默认30分钟2) 背光超时：默认1分钟3) 可听音：默认是4) 电源线频率：默认50Hz5) 数字格式：默认是00.06) 将旋钮转至“SET UP”档位选择双绞线按ENTER 进入后 NVP 不用修改7) 光纤里面的设置，在测试双绞线是不须修改3、使用过程中经常需要改动的参数：将旋钮转至“SET UP”档位，选择双绞线，按ENTER进入：线缆类型：按ENTER进入后按↑↓选择你要测试的线缆类型例如我要测试超5类的双绞线在按ENTER进入后选择UTP 按ENTER ↑↓选择“Cat 5e UTP ” 按ENTER 返回。
测试极限值：按ENTER进入后按↑↓选择与你要测试的线缆类型相匹配的标准按F1选择更多进入后一般选择TIA里面的标准例如：我是测试超5类的双绞线，按ENTER 进入后看看在上次使用里面有没“TIA Cat 5e channel” 如果没有，按F1进入更多，选择TIA 按ENTER进入，选择“TIA Cat 5e channel ”按ENTER 确认返回。
NVP：不用修改使用默认插座配置：按ENTER进入一般使用的RJ45的水晶头是使用的“568B”的标准。
其他可以根据具体情况而定。
可以按↑↓选择要测试的打线标准。
地点 Client Name ：是你所测试的地点一般情况下是每换一个测试场所就要根据实际情况进行修改，具体方法请看上面的第一大点的第6小点三、测试：⒈ 根据需求确定测试标准和电缆类型：通道测试还是永久链路测试？是CAT5E 还是CAT6还是其他？⒉ 关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5ECHANNEL”通道测试标准时，主辅机安装“DTX-CHA001”通道适配器，如选择“TIA CAT5E PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA001”永久链路适配器。
⒊ 再开机后，将旋钮转至“AUTO TEST”档或“SINGLE TEST”。
选择“Auto TEST”是将所选测试标准的参数全部测试一遍后显示结果；“SINGLE TEST”是针对测试标准中的某个参数测试，将旋钮转至“SINGLE TEST”，按“↑↓“，选择某个参数，按“ENTER”再按“TEST”即进行单个参数测试。
⒋ 将所需测试的产品连接上对应的适配器，按“TEST”开始测试，经过一阵后显示测试结“PASS” 或“FAIL”。
四、查看结果及故障检查：测试后，回自动进入结果。
使用“ENTER按键查看参数明细，用“F2”键“上一页”，用“F3”翻页，按EXIT后按F3查看内存数据存贮情况；测试后，通过“FAIL”的情况，如需检查故障，选择X的查看具体情况。
五、保存测试结果：⒈ 刚才的测试结果选择“SAVE”按键存贮，使用“←→↑↓”键或←→移动光标（F1和F2号按键），（减少，F3号按键）来选择你想使用的名字，比如“FUKE01”按“SAVE”，来存贮。
