阀体材料代号与介质温度
阀门型号代号及阀体和密封面材料
阀门型号代号及阀体和密封面材料
1、阀门系列类型代号：
【A】代表安全阀；【B】代表保温阀；【CS】【S】代表疏水阀；【D】代表蝶阀；【DX】代表低温阀门；【G】代表隔膜阀；【GA】代表杠杆式安全阀；【GL】代表过滤器；【GJ】代表管夹阀；【H】代表止回阀、底阀；【J】代表截止阀；【L】代表节流阀；【P】代表排污阀；【Q】代表球阀；【U】代表柱塞阀；【W】代表波纹管阀门；【X】代表旋塞阀【Y】代表减压阀；【Z】代表闸阀。
2、阀门系列连接方式代号：
【1】代表内螺纹连接；【2】代表外螺纹连接；【4】代表法兰连接；【6】代表焊接；【7】代表对夹式连接；【8】代表快装连接（卡箍式）；【9】代表卡套式连接。
3、阀门系列阀体材料代号：
【C】代表碳钢（WCB）；【H】代表Cr13系不锈钢；【I】代表铬钼系钢；【K】代表可锻铸铁；【L】代表铝合金【P】代表铬镍系不锈钢；【Q】代表球墨铸铁；【R】代表铬镍钼系不锈钢；【S】代表塑料；【T】代表铜及铜合金；【Ti】代表钛及钛合金；【V】代表铬钼钒钢；【Z】代表灰铸铁。
4、阀门系列密封面或衬里材料代号：
【H】代表Cr系不锈钢；【F】代表氟塑料；【J】代表衬胶；【B】代表锡基轴承合金（巴氏合金）；【C】代表搪瓷；【D】代表渗氮钢；【G】【TC】代表陶瓷；【M】代表蒙乃尔合金；【N】代表尼龙塑料；【P】代表渗硼钢；【Q】代表衬铅；【R】代表奥式体不锈钢；【S】代表塑料；【T】代表铜合金；【X】代表橡胶；【Y】代表硬质合金。
蝶阀密封材料品种和适用温度
蝶阀密封材料品种和适用温度作者：来源：密封技术网发布时间：2010-1-25 8:41:22 浏览量：27次材料品种聚四氟乙烯硅橡胶氟橡胶天然橡胶尼龙英语简称 PTFE SI VITON NR PA型号代号 F或XC、JC XD或JD XE或JE X1 N耐最高温度 232℃250℃204℃85℃93℃耐最低温度 -268℃ -70℃ -23℃-20℃ -73℃适用工作温度 -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃-30~+93℃阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、垫片、填料及驱动装置（手轮、齿轮箱或气动、电动装置等）组成。
阀门里的阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称为内件，此外还有紧固件、密封件等。
按壳体/主体材料分类，阀门可分为：1. 金属材料阀门：如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铝合金阀门、铅合金阀门等。
2. 金属阀体衬里阀门：如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。
3. 非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。
电动装置 electric actuator用电力驱动启闭或调节阀门的装置。
阀门电动装置是实现阀门程控、自控和遥控不可缺少的驱动设备，其运动过程可由行程、转矩或轴向推力的大小来控制。
由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置。
电动装置一般由下列部分组成：专用电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作。
减速机构，用以减低电动机的输出转速。
行程控制机构，用以调节和准确控制阀门的启闭位置。
转矩限制机构，用以调节转矩(或推力)并使之不超过预定值。
手动﹑电动切换机构，进行手动或电动操作的联锁机构。
开度指示器，用以显示阀门在启闭过程中所处的位置。

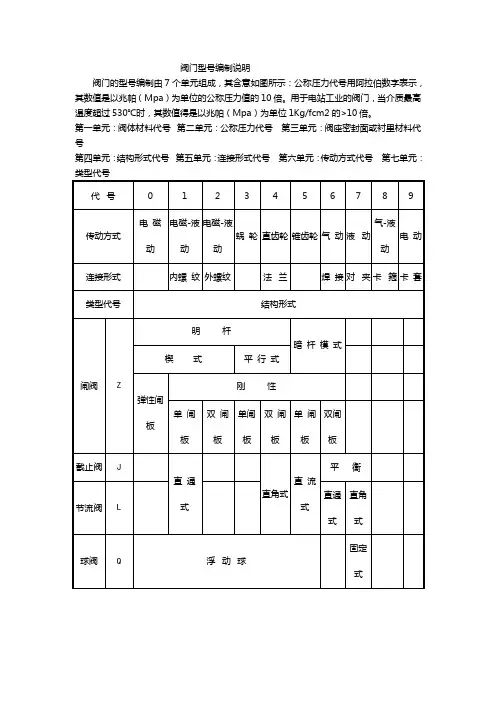

阀门型号编制说明
阀门型号编制说明
阀门的型号编制由7个单元组成，其含意如图所示：公称压力代号用阿拉伯数字表示，其数值是以兆帕（Mpa）为单位的公称压力值的10倍。
用于电站工业的阀门，当介质最高温度超过530℃时，其数值得是以兆帕（Mpa）为单位1Kg/fcm2的>10倍。
第一单元：阀体材料代号第二单元：公称压力代号第三单元：阀座密封面或衬里材料代号
第四单元：结构形式代号第五单元：连接形式代号第六单元：传动方式代号第七单元：
对于手轮、手柄和扳手驱动的阀门，弹簧安全阀、则省去第二单元。
联络方式:
辽宁省铁岭高压阀门厂
厂址:辽宁省铁岭市工人街邮编:112000
电话:0410 - 4845162 4603601 4836791传真: 0410 - 4845168 4845169 E-mail:valve@
开户行:辽宁省铁岭市工商银行银州支行帐号: 0712002009245075389
阀门参考价格:
给排水阀门群:浮球阀减压阀水泵控制阀防污隔断阀比例式减压阀静音式止回。
阀门编号(中俄版)
阀门编号1、表示阀门的类型D蝶阀H止回阀和底阀J截止阀L节流阀Q表示球阀X旋塞阀Z闸阀Y减压阀S疏水阀A 安全阀G 隔膜阀○注：一些特殊的阀，在其代号前表示，加以下字母代号如： D表示低温阀，W表示波纹管阀，H表示缓闭阀 B表示带保温2、表示阀门的驱动方式0电磁动3蜗轮传动4正齿轮传动5锥齿轮6气动7液动8气-液动9电动○注：如果阀门为handwheel手动时，此栏不写3、阀门两端连接形式1内螺纹2外螺纹4法兰6焊连接7对夹8卡箍9卡套4、阀结构形式代号（用来表示阀门内部具体的结构）1）闸阀0、楔式弹性闸阀1、楔式明杆单闸板2、楔式明杆双闸板3、明杆单闸板平板4、明杆双闸板平板5、暗杆楔式单闸板6、暗杆楔式双闸阀7、暗杆单闸平板阀8、暗杆双闸平板阀2）截止阀 1、直通式阀4、角式阀3）止回阀 1、升降直通式 2、升降立式 4、单瓣旋启式 6、双瓣旋启式 7、蝶式4）球阀1、直通浮动式7、固定直通式5）蝶阀0、单偏心1、中心垂直板 2、双偏心 3、三偏心○注：其它类型阀门请参阅JB/T3085、密封面或里材料代号B巴氏合金C搪瓷F氟塑料H Cr13系列J衬胶 M蒙乃尔合金N尼龙塑料 R奥氏体不锈钢T铜Y硬质合金 X橡胶P表硼钢○注：如果密封面代号用W表示，表示密封面材料为本体材料，即直接在阀体加工密封面，不用另外堆焊或用其它密封面材料。
不锈钢阀体常用本体作密封面材料。
6、公称压力国标或德标、俄标类常用公斤压力力表示，即10倍的MPa 值。
美标用磅表示Lb,日标阀用K表示○注：1、当介质温度高于425℃时，标注最高工作温度下的工作压力 2、公称压力小于等于1.6MPa的铸铁，阀体材料代号可以省略3、公称压力大于等于2.5Mpa的碳钢，阀体材料代号可以省略7、阀体材料代号C碳钢H Cr13系列钢I铬钼钢K可锻铸铁 P铬镍不锈钢Q球墨铸铁R铬镍钼不锈钢T铜 Ti钛及钛合金V铬钼钒钢Z灰铸铁例：Z40H-16C-250 表示：法兰连接的铸钢楔式弹性单闸板阀，密封面为13Cr,16压力，公称通径为250（国标）J41W-25P-50 表示：法兰连接的不锈钢直通式截止阀，密封面为本体材料，25压力，通径为50（国标）H44Y-40C-80 表示：法兰连接的铸钢旋启式止回阀，密封面硬质合金钢，40压力，通径为80（国标）Z40H-150LB-6”表示：法兰连接的弹性楔式明杆闸阀，密封面为13Cr，150磅压力。
阀门型号及含义说明
阀门型号及含义说明、通用阀门：所有阀门型号都有下面七个单元组成:1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材1、阀门类型代号:即：Z闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀丫减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“ D”为低温阀门（低于一40C）;代号前加“B” 为保温的阀门（带加热套）；防火型F;缓闭型H。
（2）截止阀类型代号前加“ W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“ P”表示用于排渣系统阀门，加“ X”或“ K” 为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“ S”表示竖式安装，加“ W ”表示卧式安装。
（5）在地下水用闸阀类型代号前加“ D1 ”、“D2”表示短系列，加“ Q” 表示球蝶阀，加“ S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号:即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下:（一）闸阀结构形式代号:即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号:即：1直通式4角式5直流式（三）止回阀结构形式代号：即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号:（五）调节阀结构形式代号:（六）球阀结构形式代号:即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号:注明:结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢丫硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P陶瓷、渗硼钢W本体材质（碳化钨硬质合金）6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门的类型代号详情(全)
、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂,为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定.阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1、阀门的类型代号表1 — 12、传动方式代号用阿拉伯数字表示,按表的规定注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动:常开式用6K 、7K 表示；常闭式用6B 7B 表示; 气动带手动用6S 表示。
防爆电动用“ 9BT 表示.3 。
连接形式代号用阿拉伯数字表示,按表 1 — 3的规定表1- 2注：焊接包括对焊和承插焊4 .结构形式代号用阿拉伯数字表示 1 — 4～13 表1 — 4表1—5表1—6表1-8表1—9表 1 —10表 1 —11表 1 —135 .阀座密封面或衬里材料代号用汉语拼音字母表示, 按表1 — 14的规定。
注：由阀体直接加工的阀座密封面材料代号用“ W表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。
6.公称压力7。
阀体材料代号用汉语拼音字母表示，按表 1 —15的规定注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号②对于气动或液动：常开式用6K、7K表示；常闭式用6B 7B表示；气动带手动用6S表示。
防爆电动用“9B‘表示。
3.连接形式代号用阿拉伯数字表示,按表 1 — 3的规定表1—3注：焊接包括对焊和承插焊1。
结构形式代号用阿拉伯数字表示1 - 4～13表1 - 4表1—5表1—5表1-6表1—8表1-9表 1 —10表 1 —11表 1 -13例：1单元类型代号2单元传动方式代号3单元连接形式代号4单元结构形式代号5单元阀座密封面或衬里材料代号6单元公称压力代号7单元阀体材料代号1•球阀Q2. 手轮、手柄和扳手传动省略本代号3. 法兰44. 直通式15. 氟塑料F6. 公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍7. 阀体材料代号用汉语拼音字母表示，P N≤ 1.6MPa的铸铁和PN≥ 2.5MPa的碳素钢阀体省略本代号Q41F-10 中1. Q表示球阀_I2. 没有表示，表示手动球阀3. 4表示法兰连接4. 1表示结构形式为直通式5. F表示氟塑料作为球阀的内衬6. 10表示压力为1MPa7. 没有表示，表示阀体材料为铸铁为球阀的内衬，并配之以新型的带杆球体结构再加上独特的弹性唇式密封座结构，使其具有变通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。
阀门型号编制方法及代号
0
结构形式 密封型单偏心 密封型中心垂直板 密封型双偏心 密封型三偏心 密封型连杆机构 非密封型单偏心 非密封型中心垂直板 非密封型双偏心 非密封型三偏心 非密封型连杆机构
隔 膜 阀 结构形式 屋脊流道 直流流道 直通流道 Y型角式流道 旋 塞 阀
代 号 0 1 2 3 4 5 6 7 8 9
代 号 1 5 6
缓闭型
H 杠杆式安 全阀 P 止回阀和 底阀 Q 截止阀 W 节流阀 排污阀 球阀 蒸汽疏水 阀 柱塞阀 旋塞阀 减压阀 闸阀
3
焊接式-6
6
排渣型 快速型 阀杆密封（波 纹管型）
H 正齿轮 4 J 锥齿轮 5 L 气动 P 液动 Q 气-液 动 S 电动 U X Y Z 6 7 8 9
对夹式-7 卡箍式-8 卡套-9
6 8 9
号
阀瓣非平衡式直通流道 阀瓣非平衡式Z型流道 阀瓣非平衡式三通流道 阀瓣非平衡式角通流道 阀瓣非平衡式直流流道 阀瓣平衡式直通流道 阀瓣平衡式角式流道 球 阀 1 2 3 4 5 6 7 代 号 1 2 4 5 7 6 8 9
结构形式
浮动球直通流道浮动球Y型三通流道 浮动球L型三通流道 浮动球T型三通流道 固定球直通流道 浮动球Y型四通流道 固定球T型三通流道 固定球L型三通流道 固定球半球直通 蝶 阀
液面连续排放截止型直 通式 液面连续排放截止型角 式 液底间断排放截止型直 通式 液底间断排放截止型直 流式 液底间断排放截止型角 式 液底间断排放浮动闸板 直通式 止 回 阀 结构形式 升降式阀瓣直通流道 升降式阀瓣立式流道 升降式阀瓣角式流道 旋启式阀瓣单瓣结构 旋启式阀瓣多瓣结构 旋启式阀瓣双瓣结构 蝶形止回阀
1 2 5 6 7 8
代号 1 2 3 4 5 6 7
常用阀体材料选用表
阀门材料阀门主要零件的材质，首先应考虑到工作介质的物理性能（温度、压力）和化学性能（腐蚀性）等。
同时，还应了解介质的清洁程度（有无固体颗粒）。
除此之外，还要参照国家和使用部门的有关规定和要求。
许多种材料可以满足阀门在多种不同工况的使用要求。
但是，正确、合理的选择阀门的材料，可以获得阀门最经济的使用寿命和最佳的性能。
阀门的材质，种类繁多，适用于各种不同工况。
现把常用的壳体材质、内件材质和密封面材质介绍如下。
一、壳体常用的材质1．灰铸铁灰铸铁阀以其价格低廉、适用范围广而应用在工业的各个领域。
它们通常用在水、蒸汽、油和气体为介质的情况下，并广泛地应用于化工、印染、油化、纺织和许多其它对铁污染影响少或没有影响到的工业产品上。
适用于工作温度在–15～200℃之间，公称压力PN≤1.6MPa的低压阀门。
2．黑心可锻铸铁适用于工作温度在–15～300℃之间，公称压力PN≤2.5MPa的中低压阀门。
适用介质为水、海水、煤气、氨等。
3．球墨铸铁球墨铸铁是铸铁的一种，这种铸铁，团状或球状石墨取代了灰铸铁中的片状石墨。
这种金属内部结构的改变使它的机械性能比普通的灰铸铁要好，而且不损伤其它性能。
所以，用球墨铸铁制造的阀门比那些用灰铸铁制造的阀门使用压力更高。
适用于工作温度在–30～350℃之间，公称压力PN≤4.0MPa的中低压阀门。
适用介质为水、海水、蒸汽、空气、煤气、油品等。
4．碳素钢（WCA、WCB、WCC）起初发展铸钢是为适应那些超出铸铁阀和青铜阀能力的生产需要。
但由于碳钢阀总的使用性能好，并对由热膨胀、冲击载荷和管线变形而产生应力的抵抗强度大，就使它的使用范围扩大，通常包括了用铸铁阀和青铜阀门的工况条件。
适用于工作温度在–29～425℃之间的中高压阀门。
其中16Mn、30Mn作温度为–40～400℃之间，常用来替代ASTM A105。
适用介质为饱和蒸汽和过热蒸汽。
高温和低温油品、液化气体、压缩空气、水、天燃气等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表1 阀体材料代号
g g
表2 阀门密封面或衬里材料代号
2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。
不同的阀体、阀盖材料适用的介质温度如下：
1、灰铸铁阀体、阀盖适用的介质最高使用温度为 250℃。
2、可锻铸铁阀体、阀盖适用的介质最高使用温度为 300℃。
3、球墨铸铁阀体、阀盖适用的介质最高使用温度为 350℃。
4、高硅铸铁阀体、阀盖适用的介质最高使用温度为 120℃。
5、碳素钢阀体、阀盖适用的介质最高使用温度为 425℃（锻件 16Mn、30Mn 可
达 450℃）。
6、Cr5Mo 合金钢阀体、阀盖适用的介质最高使用温度为 1550℃。
7、1Cr18Ni9Ti 和 Cr18Ni12Mo2Ti 不锈钢阀体、阀盖适用的介质最高使用温度为 600℃。
8、铜合金阀体、阀盖适用的介质最高使用温度为 200℃。
9、钛阀体、阀盖适用的介质最高使用温度为 300℃。
10、塑料阀体、阀盖适用的介质最高使用温度：尼龙 100℃、氯化聚醚 100℃、聚氯乙烯 60℃、聚三氟氯乙烯 -60~120℃、聚四氟乙烯 -180~150℃。
11、橡胶隔膜阀视橡胶种类不同而定，天然橡胶 60℃；丁腈橡胶、氯丁橡胶 80℃；氟橡胶 150℃。
12、阀门衬里用橡胶、塑料时，以橡胶、塑料的耐温性能为准。
13、陶瓷和玻璃阀门，其耐温急变性差，一般用于 90℃以下。
14、搪瓷阀门耐温性能受到密封圈材料的限制，最高介质温度下超过 150℃。
注：耐酸钢、不锈钢允许不涂漆，铜合金不涂漆
注：
CF8M相当于我国ZG0Cr17Ni12Mo2，对应于型材为316不锈钢，腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上CF8相当于我国ZG0Cr18Ni9，对应于型材为304不锈钢，腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268℃至+649℃，温度+425℃以上要指定碳含量0.04%及以上WCB是美国铸钢牌号，中碳钢，无腐蚀性应用，包括水，油和气，温度范围：-30℃至425℃
HT200中国灰铸铁牌号
1000WOG，1000指的是1000PSI(1000PSI约等于68.94公斤)，WOG为WATER、OIL、GAS，也就是水、油品、气体的英文字母。
