高压隔离开关操作顺序 图文 民熔

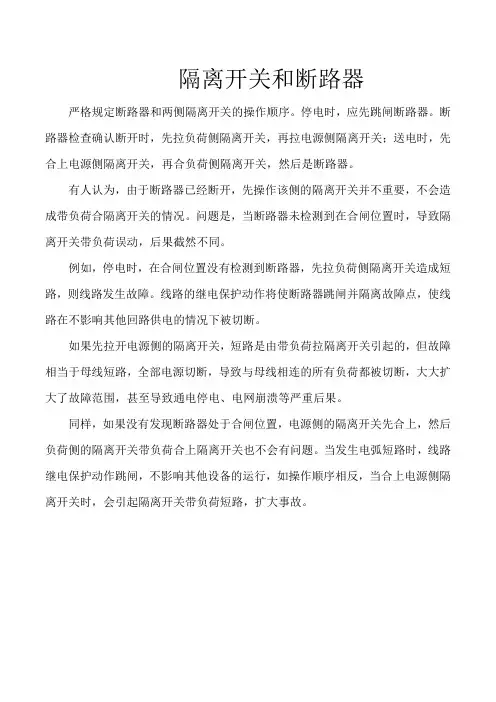

隔离开关和断路器操作顺序 (图文) 民熔
隔离开关和断路器严格规定断路器和两侧隔离开关的操作顺序。
停电时，应先跳闸断路器。
断路器检查确认断开时，先拉负荷侧隔离开关，再拉电源侧隔离开关；送电时，先合上电源侧隔离开关，再合负荷侧隔离开关，然后是断路器。
有人认为，由于断路器已经断开，先操作该侧的隔离开关并不重要，不会造成带负荷合隔离开关的情况。
问题是，当断路器未检测到在合闸位置时，导致隔离开关带负荷误动，后果截然不同。
例如，停电时，在合闸位置没有检测到断路器，先拉负荷侧隔离开关造成短路，则线路发生故障。
线路的继电保护动作将使断路器跳闸并隔离故障点，使线路在不影响其他回路供电的情况下被切断。
如果先拉开电源侧的隔离开关，短路是由带负荷拉隔离开关引起的，但故障相当于母线短路，全部电源切断，导致与母线相连的所有负荷都被切断，大大扩大了故障范围，甚至导致通电停电、电网崩溃等严重后果。
同样，如果没有发现断路器处于合闸位置，电源侧的隔离开关先合上，然后负荷侧的隔离开关带负荷合上隔离开关也不会有问题。
当发生电弧短路时，线路继电保护动作跳闸，不影响其他设备的运行，如操作顺序相反，当合上电源侧隔离开关时，会引起隔离开关带负荷短路，扩大事故。
有人填写操作票时，为节省时间，不宜将隔离开关操作写成“断路器两侧隔离开关分闸”为一步，应分为两步。
例如线路停电时，断路器断开后，首先打开负荷侧隔离开关QS2，检查其是否处于分闸位置；其次，拉动电源侧隔离开关QS1，检查其是否处于断开位置。
另外，在操作步骤的安排上，应保证断路器操作时回路保护仍有操作电源，当发生上述误操作时，断路器能跳闸。
对于一些资料所列的典型操作规程，当线路停电时，断路器的操作熔断器应放在隔离开关分闸前；当线路上电时，应在隔离开关闭合后办理上断路器的操作保险，这将导致结果开关带负荷合闸时，继电保护不能动作跳闸，造成短路。
隔离开关符号,操作,使用及维护 ( 图文) 民熔
隔离开关隔离开关符号隔离开关，也称为闸刀开关。
一般指高压隔离开关，即额定电压1kV 及以上的隔离开关，通常称为隔离开关。
它是高压开关柜中使用最多的一种电器。
其工作原理和结构相对简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关操作、使用及维护(1）隔离开关操作的一般规定：（1）机务段隔离开关操作人员、监护人在河西运输段接受培训，考核合格。
只有在河西运输科颁发安全证书后，他们才能从事这项工作。
（2）从事隔离开关操作的人员每年按要求进行考核，安全等级不低于3级。
（3）分、合隔离开关时，必须有两人在场，实行一人操作、一人监护制度。
（4）对有权在机务段操作的隔离开关，在向供电调度申请投切指令前，由车辆段负责人与段负责人办理转换手续。
（2）手动隔离开关操作程序：（1）操作隔离开关前，操作人员必须穿绝缘靴、手套，用绝缘棒站在绝缘板上操作。
使用前检查绝缘靴和手套是否有裂缝和漏气。
（2）操作前，必须确认隔离开关和旋转装置的状态正常。
接地线完好，接触网正常后，方可按规定操作。
（3）作业时，作业人员身体各部位不得与道具及周围物体或人员接触。
操作准确、迅速，开关一次到位，操作过程中不得停车、撞击。
（4）停电前，应检查分段绝缘器内所有电力机车受电弓是否降下。
否则，应通知司机在作业前降下车辆。
（5）操作结束后，应确认隔离开关已正确转到规定位置，方可锁闭，并将钥匙交给车站值班员保管。
（6）操作中使用的绝缘手套、绝缘靴、绝缘棒和绝缘板应存放在凉爽、干燥、无尘的容器中。
河西运输科负责每6个月进行一次性能试验。
每次使用前应进行短暂的漏气测试，以保持良好的绝缘性能。
（7）雷雨天气禁止操作隔离开关。
严禁带负荷操作隔离开关。
（3）带接地开关的隔离开关应严格按照下列要求操作：（1）开关断开时，应先断开总开关，再合上接地开关。
（2）合闸时，先断开接地开关，再合上总开关。
接地开关闭合时严禁合总开关。
隔离开关正确操作顺序及注意事项 (图文) 民熔
隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。
隔离开关操作的关键是防止开关带负荷合闸和接地合闸。
正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。
断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。
该开关也可用于反向母线运行（等电位运行）。
1隔离开关只能在空载或负载在隔离开关允许范围内操作。
也就是说，当隔离开关工作时，断路器必须处于断开状态。
2先拔出定位销，开关动作要果断、迅速。
操作结束时不要用力过大。
操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。
三。
隔离开关带负荷误操作时，应冷静，避免反方向误操作。
高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。
2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。
若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。
5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。

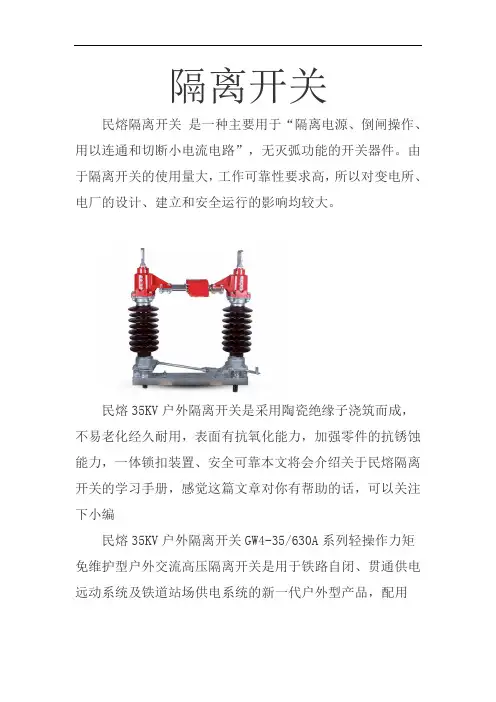

35KV户外隔离开关学习手册 图文 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。
隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。
用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。
也可用于分、合很小的电容电流和电感电流。
二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。
三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。
2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。
3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。
4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。
隔离开关的操作步骤培训 图文 民熔
隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
民熔隔离开关是采用陶瓷绝缘子浇筑而成不易老化经久耐用表面抗氧化能力强加强零件的抗锈蚀能力一体锁扣装置、安全可靠民熔隔离开关主要用于变电站商城等场地本文介绍关于隔离开关操作步骤培训，接下来就给大家讲解下1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
民熔隔离开关2、根据运行需要，换接线路。
3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。
主要功能：不带负荷分断和接通线路。
1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。
3.用以接通或断开小电流电路。
一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。
隔离开关操作顺序和原则 (图文) 民熔
隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。
隔离开关的所有触点都暴露在空气中，并有明显的断开点。
断路器不能断开或断开电流。
否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。
2当线路停止送电时，必须依次拉合隔离开关。
停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。
送电运行顺序与停电运行顺序相反。
这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。
三。
操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。
4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。
5隔离开关应在主控制室操作。
当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。
6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。
开关操作必须按顺序进行。
当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。
只有在检查正确后，才能释放锁止装置进行操作。
隔离开关1的工作原理。
室内隔离开关有单极式和三级式。
一般为隔离开关式结构，常用线接触接触接触。
它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。
2隔离开关工作原理（1）开合动作要果断、迅速。
操作结束时，注意不要用力过大，目测动触头位置是否符合要求。
（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。
打开时，顺序相反。
（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。
（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。
隔离开关正确操作方法 (图文) 民熔
隔离开关隔离开关通常被称为隔离开关。
在电力系统中，它在改变运行方式、隔离电源、切断或接通小电流回路和无电流回路等方面起着重要作用。
因此，如何正确操作和维护隔离开关设备，对于保证人们的安全和合理用电具有重要意义。
因此，对于这方面的一些内容，有关单位和工作人员一定要有扎实的把握。
1运行分析1.1根据安装地址的不同，高压隔离开关分为室外型和室内型。
按极数可分为三极型和单极型。
操作时，应密切注意隔离开关自身的工作电流和电压。
如果工作电压超过额定电压，容易造成瓷瓶放电。
加热程度与运行电流密切相关，也与其外观变形有关。
现场操作规程要求隔离开关的工作温度控制在70℃以内。
由于专用灭火装置尚未设置，故仅限于隔离开关的具体应用。
1.2操作注意事项（1）闸刀开关接通时严禁带电；（2）防止使用接地开关和断路器；（3）应严格控制隔离开关的故障电流、合闸和牵引负荷电流。
断开合格后，或负载误动时，应断开开关。
这样，应立即改变操作方向，并立即灭弧，以防止活载过大和隔离开关拉大。
操作隔离开关前，必须将断路器的某一控制电源投入运行。
只有断路器打开接地闸刀开关，拔下接地线，打开开关，才能停止送电。
在输电过程中，先组合母线侧开关，再组合负荷侧开关。
停电时，顺序改变。
为保证工作人员的安全，操作闸刀时采用远程操作方式。
如果远程电气控制失败，应在现场完成电气操作。
当两者都难以工作时，必须遵循解锁方案。
经批准后，可手动操作闸刀开关。
在运行过程中，对传统机构的运行声音进行分析，看是否存在异常情况，是否能完成整个过程。
此外，三相能否同时完成，其位置能否精确控制也需要高度关注。
手动操作隔离开关时，必须戴绝缘手套。
在雨天，需要隔热罩和带防雨罩的绝缘靴。
手动控制闸刀开关时，动作应灵活，末端应防止撞击。
合上闸刀开关后，检查接触面的完整性。
手动合刀开关时，刀片离开刀口后应加速灭弧。
打开后，检查分离角度是否有问题。
2具体维修对策分析主要由传动机构、绝缘部分、支撑座、操作机构和导电部分组成。
隔离开关正确操作方法 图文 民熔
隔离开关隔离刀闸即我们经常所说的隔离开关，在电力系统中，它作为一次设备，在改变运行方式、隔离电源、切断或者接通小流电路与无电流电路时发挥着重要的作用。
所以，如何正确的操作和维护隔离开关设备，对于确保人们的安全、合理用电有着巨大的意义，因此，对于这方面的一些内容，要求有关单位及工作人员必须要扎实的进行掌握。
1、运行情况分析1.1 操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。
依据极数划分成三极式与单极式两种。
在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。
其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。
在现场运行规定中，要求在70度以内控制隔离开关运行温度。
因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。
1.2 运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。
在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。
在操作隔离开关前，必须要将一定的断路器控制电源投入进去。
在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。
送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。
为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。
当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。
操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。
此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。
对隔离开关进行手动操作时，需要带上绝缘手套，雨天操作，需要带防雨罩的绝缘罩和绝缘靴等绝缘设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压隔离开关
民熔高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
民熔高压隔离开关操作顺序
民熔高压隔离开关的操作顺序如下：
1、合隔离开关时的操作
1无论是手动传动装置还是绝缘操作杆操作，都要迅速果断，关闭结束时不要用力过大，以免损坏设备。
2隔离开关动作后，应检查其是否闭合。
合闸后，隔离开关应完全进入固定触头，并检查触头的严密性。
2打开隔离开关时，应检查隔离开关各相是否处于断开位置，刀片是否已拉到底。
3、隔离开关的正确使用
1操作前，确保断路器处于相应的分闸和合闸位置。
2运行中应注意绝缘子和传动杆的状况。
如有损坏，应立即停止操作。
三。
如果隔离开关发出声响，应查明原因，不要强行拉合。
4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。
如发现开关操作受阻不能操作时，应查明原因，不得随意解锁。
如果闭锁装置确实不能动作，必须在断路器和隔离开关的位置状态正确后才能解除闭锁动作。
5、解除闭锁后应按规定方向迅速果断操作，及时发生带负荷合隔离开关，也禁止再返回原状态。
对单极刀闸，合闸时先合两边相，后合中间相，拉闸时，顺序相反。
高压隔离开关操作注意事项
隔离开关都配有手动操动机构，一般采用Cs6—1型手动操动机构，操作时应先拔出定位销，合闸或分闸要果断、迅速，终了时注意不可用力过猛，操作完毕一定要锁住定位锁，并且目测其动触点位置是否符合要求。
用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中间相；分闸时，顺序相反．
必须注意，不管是合闸或分闸的操作，都应在不带负荷或负荷在隔离开关允许的操作范围内才能进行。
为此，在操作隔离开关之前，必须先检查与之串联的断路器，应确实处于断开位置。
如隔离开关带的负荷是规定容量范围内的变压器，则必须先断开变压器的全部低压负荷，待其空载之后再将隔离开关分闸；送电时，先检查变压器低压侧开关确在分断位置，方可将隔离开关合闸。
如果发生了带负荷误合闸时，不得再立即分闸；当发生带负荷分闸时，若已拉开，不得再合闸。
