铁路运输设备第13节课-客运站和货运站待加运输机械东西
7、什么是编组站？p68
06:20
2
客运站的概念：
指专门和主要办理旅客运输作业的车站，
是铁路客运的基本生产单位。
其主要任务是安全、迅速、有序地组织旅
客上下车，方便旅客办理旅行手续，为旅
客提供舒适的候车条件，保证铁路与市内
交通联系便捷，使乘客迅速疏散。
06:20
3
客运站的作业：
客运服务作业 客运业务 技术作业
06:20
4
技术作业：
始发、终到列车 通过列车 市郊（通勤）列车 在某些客运站还办理少量货物列车的到发
和通过作业
06:20
5
客运站的设备：
站房：客运站的主体 站场：办理客运技术作业的地方 站前广场：客运站与城市的结合部
06:20
6
什么是货运站：
凡专门办理货物装卸作业的车站，以及 专门办理货物联运或换装的车站，均称为货 运站，以办理货物装卸为主并办理少量的客 运或火车中转作业的车站也属于货运站。
06:20
7
何为联运？
联合运输是综合利用某一区间中各种不同运 输方式的优势进行不同运输方式的协作，使 货主能够按一个统一的运输规章或制度，使 用同一个运输凭证，享受不同运输方式综合 优势的一种运输形式。
06:20
8
货运站布置示意图
尽 头 式
06:20
9
货运站布置示意图
尽 头 式
06:20
10
第三章 铁路车站与枢纽
…… 第五节 客运站 第六节 货运站 ……
06:20
1
复习
1、（ ）站是铁路上数量最多的车站？p61
2、基本站台和中间站台的区别是？P61
3、会让站设置在（ ）线铁路上？P63
4、越行站设置在（ ）线铁路上？P64
5、区段站多设在什么地方？P65
6、区段站的作业有哪些？p65
公共货运站 换装站 工业站 港湾站
06:20
17
06:20
18
06:20
19
06:20
20
06:20
21
铁路装卸设备
按技术特性分：
间歇作业机械 连续作业机械
06:20
22
铁路装卸设备
间歇作业机械包括：
起升和搬运车辆 门（桥）式类型起重机 旋转类型起重机
连续作业机械：带式输送机
06:20
31
装卸机械选用
装卸搬运作业机械的配置、选择原则：
根据作业性质和作业场合 根据作业运动形式 根据作业量 根据货物种类、性质 根据搬运距离
03
叉车
06:20
24
装载机
06:20
25
龙门起重机
06:20
26
集装箱专用门式起重机
06:20
27
汽车起重机
06:20
28
门座起重机
06:20
29
带式起重机
06:20
30
装卸机械选用
操作中容易发生货损的地方：
货物被吊起过程中 货物吊起后，移动过程中 货物在从车体、仓库提出时 叉车接触 货物超重，且吊起时间长，钢丝绳捆绑
货运站布置示意图
06:20
11
货运站布置示意图
通 过 式
06:20
12
06:20
13
货运站布置示意图
混 合 式
06:20
14
货运站按其工作性质分：
装车站 卸车站 装卸站
06:20
15
货运站按其办理货物的种类分：
综合性货运站 专业性货运站
06:20
16
货运站按其办服务的对象分：
铁路运输移动设备课件
优化列车能耗和排放控制，降低对环境的影响。
环保材料应用
推广使用环保材料和可再生资源，降低资源消耗。
生态恢复与保护
加强铁路沿线生态环境的保护和恢复，实现铁路与自然环境的和谐发 展。
THANKS FOR WATCHING
感谢您的观看
CHAPTER 02
铁路机车
机车种类
内燃机车
使用柴油或汽油作为燃 料，通过内燃机产生动
力。
电力机车
通过接触网获取电能， 驱动电动机产生动力。
蒸汽机车
使用煤炭或木材作为燃 料，通过燃烧产生蒸汽
来驱动。
动车组
由多辆动车组成，每辆 动车都有自己的动力装 置，共同驱动列车前进
。
机车工作原理
内燃机车和电力机车的原理
货车
用于运送货物，包括敞车、棚车、平车等。
车辆结构与性能
车辆结构
包括车体、转向架、车钩缓冲装置等 部分。
车辆性能
包括载重、自重、轴重等参数，以及 最高运行速度、制动距离等性能指标 。
车辆检修与维护
01
02
03
定期检修
根据车辆使用情况和检修 周期，对车辆进行定期检 修，确保车辆安全可靠。
日常维护
对车辆进行日常检查和维 护，包括清洁、润滑、紧 固等作业，保持车辆性能 良好。
建立应急救援体系，对发生故障的动车组进行及时救援和处理 ，确保运输的连续性和安全性。
CHAPTER 05
铁路运输移动设备安全保障
安全保障体系
01
设备安全标准
制定和执行严格的设备安全标准 ，确保设备在制造、使用和维护 过程中的安全性能。
02安全管理制度来自03安全培训与教育
建立完善的安全管理制度，包括 设备检查、维修、保养等环节， 确保设备始终处于良好状态。
铁路货物运输的设备与设施
第三章第二节铁路货物运输的设备和设施一、铁路运载工具利用铁路把货物从一个地点运输到另一个地点,称为铁路货物运输。
铁路与公路、水运、航空、管道等运输方式组成国家交通运输网。
铁路运输与其他运输方式相比较,具有运量大,运送速度快，不受气候条件的影响,运输准时,使用方便等特点，铁路与其他陆上运输方式比较,还具有占地少、能耗低、事故少、污染少等优势。
所以,铁路在国民经济中承担着大部分的客货运输任务,是我国交通运输网的骨干。
（一)铁路机车铁路车辆本身没有动力装置,无论是客车还是货车，都必须把许多车辆连接在一起编成一列，由机车牵引才能运行。
所以,机车是铁路车辆的基本动力。
铁路上使用的机车按照机车原动力,可分为蒸汽机车、内燃机车和电力机车三种。
从今后发展来看,最有发展前途的机车是电力机车。
(二)车辆及其标记1、车辆铁路车辆是运送旅客和货物的工具，它本身没有动力装置，需要把车辆连接在一起由机车牵引,才能在线路上运行铁路车辆可分为客车和货车两大类。
铁路货车的种类很多,可从以下几个方面对其分类:⑴按照用途或车型划分按照用途或车型可分为通用货车和专用货车两大类（见表4-1)。
⑵按载重分我国的货车可分为20吨以下,2５—4０吨,５０吨,60吨,6５吨，75吨，90吨等各种不同的车辆。
为适应我国货物运量大的客观需要,有利于多装快运和降低货运成本，我国目前以制造60吨车为主。
⑶按轴数分:车辆分为四轴车，六轴车和多轴车等。
我国铁路以四轴车为主。
表4－1 铁路货车的车种、用途与特点车辆类型基本型号用途及特点棚车P 棚车车体由端墙、侧墙、棚顶、地板、门窗等部分组成。
主要装运怕日晒、雨淋、雪侵的货物(粮食、日用品、贵重仪器设备等)。
部分棚车还可运送人员和马匹。
通用敞车敞车仅有端、侧墙和地板。
主要装运煤炭、矿石、木材、钢材等,也可装运重量不大的货车 C机械设备,苫盖篷布可装运怕雨淋的货物。
平车N大部分平车只有一平底板。
供装运特殊长大重型货物,因而也称作长大货物车。
大一铁路运输与设备知识点
大一铁路运输与设备知识点一、铁路运输的定义和特点铁路运输是指通过铁路进行货物或人员的运输活动。
它具有以下几个特点：1. 高效和快速：相比其他交通方式，铁路运输具有较高的运输效率和速度，能够快速将货物或人员送达目的地。
2. 大运量：铁路运输可以承载大量的货物和乘客，能够满足大规模运输的需求。
3. 稳定和安全：铁路运输系统相对稳定，受天气和路况的影响较小，具有较高的安全性。
4. 环保低碳：相比公路运输，铁路运输对环境的影响较小，所排放的废气和噪音较少。
二、铁路运输的分类根据运输的对象和性质，铁路运输可以分为货物运输和客运输两大类。
1. 货物运输货物运输是指通过铁路运输货物的活动。
根据货物的特点和运输方式的不同，货物运输可以分为以下几种形式：（1）整车运输：即将货物直接装载到整个车厢中进行运输。
这种运输方式适用于大批量货物的运输，如煤炭、钢材等。
（2）集装箱运输：将货物装载到标准化的集装箱中进行运输，这种方式便于装卸和转运，并能够提高运输效率。
（3）散装运输：即将散装货物直接装载到铁路车皮中进行运输，适用于散状物料的运输，如矿石、煤灰等。
（4）油品运输：将液体油品装载到专门的罐车中进行运输，这种方式需要采取一定的保护措施，保证油品的安全性。
2. 客运输客运输是指通过铁路运输乘客的活动。
根据乘客的需求和舒适度的不同，客运输可以分为以下几种形式：（1）普通列车：即普通的火车列车，适用于长途和短途的乘客运输，是最常见的一种客运方式。
（2）高速列车：具有较高速度和较先进设备的列车，适用于长途或繁忙的客流线路，能够提供更快捷的出行体验。
（3）动车组：由多个车厢组成的列车，每个车厢都具备动力系统，可以方便地调整列车的长度，适用于各类线路的客运需求。
（4）旅游专列：专门为旅游目的而设立的列车，通常配置有餐车、卧铺等设施，能够满足旅客在旅途中的需求。
三、铁路设备的关键知识点在铁路运输过程中，各种设备的正确使用和维护至关重要。
交通运输设备第章 铁路运输设备
3. 1 铁路线路
3. 1.2 铁路线路的平面和纵断面 （3）铁路线路平面图
■ 用一定比例尺 ，把线路中心线及其两侧的地面情况投影到水 平面上 ，就是铁路线路平面图。
10
3. 1 铁路线路
3. 1.2 铁路线路的平面和纵断面 2. 铁路线路的纵断面及纵断面图 （1） 铁路线路的纵断面 ■ 线路中心线在垂直面上的投影 ， 叫做铁路线路的纵
（2） 曲线部分的轨距和水平
■ 为了使机车车辆顺利地通过曲线 ，我国《铁路技术 管理规程》规定曲线轨距加宽如下表所示。
23
3. 1 铁路线路
3. 1.5 限界
机车车辆限界及直线建筑接近限界
24
3.2 铁路车站
3.2. 1 铁路车站与线路 1. 车站的基本功能 ■ 铁路车站是铁路运输的基层生产单位 ，其作用是保证
第3章 铁路运输设备
3. 1 铁路线路 3.2 铁路车站 3.3 铁路车辆 3.4 铁路机车 3.5 铁路信号与通信设备 3.6 铁路信息化综合管理系统 3.7 高速铁路 3.8 铁路重载运输 3.9 铁路运输设备的发展趋势
3. 1 铁路线路
3. 1. 1 铁路线路的组成及分类 ■ 铁路线路是铁路运输所需修建的固定路线 ，机车车
31
3.2 铁路车站
3.2.4 编组站的主要设备 （1） 调车设备： 包括调车驼峰、调车场（线） 、牵出线、调 车机车等几部分。 （2）行车设备：接发列车的到发线。 （3）机务设备： 编组站一般均设机务段 ， 而且规模较大。 （4）车辆设备：车辆设备是指供到发的车辆进行检查和修理 的设备。 （5） 货运设备： 整倒装设备 ，加冰设备 ，牲畜、鱼苗车的上 水换水设备、货场等。 此外 ，编组站还必须具有信、联、闭、通讯和照明等设备。
第3章 铁路车辆《铁路运输设备》
餐车 客室
行李车
试验车
（二）货 车
铁道货车是运输货物的车辆。货物类型多，需要的货车车型也很多。按其用途可分为通用货车、 专用货车和特种货车；按照货运车辆的轴数可分为 4 轴车、6 轴车和多轴车；按载重可分为 50 t、 60 t、70 t、80 t、90 t 等多种。
1.通用货车
通用货车指适合于装运多种类型货物的车辆，对运送的货物无特殊要求，在铁路车辆中所占比 例较大，包括棚车、敞车、平车等几种。
转 K6 型转向架摇枕
3.构架（侧架）、摇枕装置Fra bibliotek客车转向架构架一般是一体式 H 形，由 2 根侧梁和 2 根横梁组成。它把转向架各零件组合成 一个整体。图 所示为 209T 型客车转向架，它由构架、轮对轴箱弹簧装置、摇枕弹簧悬挂装置以及 基础制动装置组成。
209T 型客车转向架
4.弹簧减振装置
弹簧减振装置的作用是缓和或削减车辆运行受到的振动和冲击，提高车辆运行平稳性。它一般由 弹簧和减振器组成。
取暖锅炉
座椅、行李架及灯具
盥洗室
厕所
车辆组成
1—走行部（转向架）；2—制动装置；3—车钩缓冲装置；4—车体；5—车辆内部设备
一、铁路车辆的种类
由于运送的对象不同或有某些特殊需要，铁道车辆按用途分为客车和货车。
（一）客车
铁道客车是运送旅客或为旅客提供服务。有既不运送旅客也不为旅客提供服务，但也不是货车 的车辆，也被划分在客车范围内。
第二节
铁路车辆的基本构造
一、车 体
车辆供装载货物或乘坐旅客的部分被称作车体。车体通过心盘、中心 销、旁承与转向架连接，安装车钩缓冲装置、制动装置和车辆内部设施。
车体的主要组成部分包括底架、侧墙、端墙、车顶和车门等。车体的 钢结构由许多纵向梁和横向梁（柱）组成，车体底架通过心盘或旁承支承 在转向架上。车体钢结构承担自重、载重、整备重量及由于轮轨冲击和簧 上振动而产生的垂直动载荷；列车起动、变速、上下坡道时，在车辆之间 所产生的牵引和压缩冲击力等纵向载荷；以及包括风力、离心力、货物对 侧壁的压力等侧向载荷，如图所示。
铁路运输设备基础知识

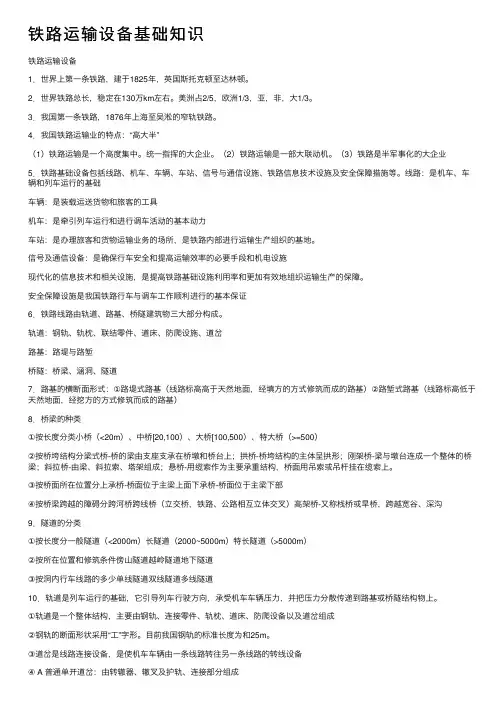

铁路运输设备基础知识铁路运输设备1．世界上第⼀条铁路，建于1825年，英国斯托克顿⾄达林顿。
