切削加工表面粗糙度的影响因素以及解决措施
《机械制造工艺学》教案 影响加工表面粗糙度的工艺因素及其改善措施
编案时间：适用班级：0903、0904课时：2课时教学课题：影响加工表面粗糙度的工艺因素及其改善措施教学目标：掌握影响切削加工表面粗糙度的因素及改善表面粗糙度的方法；磨削加工表面粗糙度的因素及改善表面粗糙度的方法；教学重点：掌握影响切削加工表面粗糙度的因素及改善表面粗糙度的方法；教学难点：表面粗糙度的计算；教具仪器：多媒体第3章机械加工质量控制第一节影响加工表面粗糙度的工艺因素及其改善措施3.1影响加工表面粗糙度的工艺因素及其改善措施3.1.1切削加工表面粗糙度切削加工表面粗糙度主要取决于切削残留面积的高度，并与切削表面塑性变形及积屑瘤的产生有关。
影响切削残留面积高度的因素图4.47示出了车削加工残留面积的高度。
图a为使用直线刀刃切削的情况，其切削残留面积高度为：(4-34) 图b为使用圆弧刀刃切削的情况，其切削残余面积的高度为：(4-35)图4-60 残留面积高度Rmax从上面两式可知，影响切削残留面积高度的因素主要包括：刀尖圆弧半径、主偏角、副偏角及进给量f等。
影响切削表面塑性变形和积屑瘤的因素图4-61示出了加工塑性材料时切削速度对表面粗糙度的影响。
切削速度v处于20～50m/min 时，表面粗糙度值最大，这是由于此时容易产生积屑瘤或鳞刺。
积屑瘤已在3.4节中介绍，鳞刺是指切削加工表面在切削速度方向产生的鱼鳞片状的毛刺。
在切削低碳钢、中碳钢、铬钢、不锈钢、铝合金、紫铜等塑性金属时，无论是车、刨、钻、插、滚齿、插齿和螺纹加工工序中都可能产生鳞刺。
积屑瘤和鳞刺均使表面粗糙度值加大。
当切削速度超100m/min时，表面粗糙度值下降，并趋于稳定。
在实际切削时，选择低速宽刀精切和高速精切，往往可以得到较小的表面粗糙度值。
图4-61 切削45钢时切削速度与粗糙度关系一般说，材料韧性越大或塑性变形趋势越大，被加工表面粗糙度就越大。
切削脆性材料比切削塑性材料容易达到表面粗糙度的要求。
对于同样的材料，金相组织越是粗大，切削加工后的表面粗糙度值也越大。
浅论表面粗糙度及其影响因素
C ＯＣＣＵＰＡＴＩＯＮ2013 0180案例ASES浅论表面粗糙度及其影响因素高瑞兰摘 要：本文简要介绍了表面粗糙度对机械零件使用性能的影响，强调要获得好的工件表面质量，就必须降低表面粗糙度，并简要列举了降低表面粗糙度的几种措施。
关键词：表面粗糙度 工作精度 配合性质 加工参数 切削液表面粗糙度是指零件加工表面具有的较小间距和峰谷所形成的微观几何形状误差。
表面粗糙度越小，零件表面越光滑。
在机械加工过程中，工件表面粗糙度的大小，是衡量工件表面质量的重要标志，对机械零件的使用性能具有很大影响。
一、工件表面粗糙度对机械零件使用性能的影响1.加剧零件的摩擦和磨损机器做功时，许多零件的表面之间存在着相互运动，相互运动将产生摩擦，进而导致磨损。
由于零件表面粗糙度的存在，当两个零件表面接触时，它们的接触面不是整个零件表面，而仅仅是两加工表面上许多突出小峰的顶端，从而导致实际接触面积只是理论面积的一部分，而加剧了零件的磨损。
并且表面越粗糙，接触面积越小，越易磨损，也就是零件的耐磨性越差。
但同时也要注意并不是表面越光滑越好，当表面粗糙度值超过一定值后，会由于表面过于光滑不利于润滑液的储存，且使接触表面之间的分子亲和力增大，甚至发生分子粘合，使摩擦阻力增大，从而进入一个急剧磨损阶段。
2.影响机器和仪器的工作精度工件的粗糙表面易于磨损，使配合间隙增大，从而使运动件灵敏度下降，影响机器和仪器的工作精度。
3.对配合性质造成影响在间隙配合中，如果零件的配合表面粗糙，就会使配合件很快磨损而增大配合间隙，改变配合性质，降低配合精度；在过盈配合中，如果零件的配合表面粗糙，则装配后配合表面的凸峰被挤平，配合件间的有效过盈量减小，降低配合件间的连接强度，从而影响配合的有效性。
4.对零件强度造成影响零件表面越粗糙，对应力集中越敏感，特别是在交变载荷作用下，产生的交变应力在工件表面微观不平度凹谷处易造成应力集中，从而形成细小裂纹，甚至使工件损坏。
影响机械加工表面粗糙度的几个因素及措施
职教类影响机械加工表面粗糙度的几个因素及措施摘要：表面粗糙度是零件表面所具有的微小峰谷的不平程度，它是评价零件的一项重要指标。
一般说来，它的波距和波高都比较小，是一种微观的几何形状误差。
对机械加工表面，表面粗糙度是由切削时的刀痕，刀具和加工表面之间的摩擦，切削时的塑性变形，以及工艺系统中的高频振动等原因所造成的。
表面粗糙度是检验零件质量的主要依据，它的选择直接关系到生产成本、产品的质量、使用寿命。
关键词：机械加工表面粗糙度提高措施随着工业技术的飞速发展，机器的使用要求越来越高，一些重要零件在高压力、高速、高温等高要求条件下工作，表面层的任何缺陷，不仅直接影响零件的工作性能，而且还可能引起应力集中、应力腐蚀等现象，将进一步加速零件的失效，这一切都与加工表面质量有很大关系。
因而表面质量问题越来越受到各方面的重视。
一、机械加工表面粗糙度对零件使用性能的影响表面粗糙度对零件的配合精度，疲劳强度、抗腐蚀性，摩擦磨损等使用性能都有很大的影响。
1、表面质量对零件配合精度的影响（1）对间隙配合的影响由于零件表面的凹凸不平，两接触表面总有一些凸峰相接触。
表面粗糙度过大，则零件相对运动过程中，接触表面会很快磨损，从而使间隙增大，引起配合性质改变，影响配合的稳定性。
特别是在零件尺寸和公差小的情况下，此影响更为明显。
(2)对过盈配合的影响粗糙表面在装配压入过程中，会将相接触的峰顶挤平，减少实际有效过盈量，降低了配合的连接强度。
2、表面质量对疲劳强度的影响零件表面越粗糙，则表面上的凹痕就越深明，产生的应力集中现象就越严重。
当零件受到交变载荷的作用时，疲劳强度会降低，零件疲劳损坏的可能性增大。
3、表面质量对零件抗腐蚀性的影响零件表面越粗糙，则积聚在零件表面的腐蚀气体或液体也越多，且通过表面的微观凹谷向零件表层渗透，形成表面锈蚀。
4、表面质量对零件摩擦磨损的影响两接触表面作相对运动时，表面越粗糙，摩擦系数越大，摩擦阻力越大，因摩擦消耗的能量也越大，并且还影响零件相对运动的灵活性。
浅谈加工表面粗糙度和物理力学性能的影响因素研究
浅谈加工表面粗糙度和物理力学性能的影响因素研究浅谈加工表面粗糙度和物理力学性能的影响因素研究机械零件的破坏，一般总是从表面层开始的。
产品的性能，尤其是它的可靠性和耐久性，在很大程度上取决于零件表面层的质量。
表面面质量对零件耐磨性、疲劳强度、耐蚀性、配合质量都有严重的影响。
机械机械加工表面质量的内容主要包括：表面粗糙度、表面层的物理力学性能和表面波度等。
本文主要以影响加工表面粗糙度和加工表面物理力学性能变化的因素进行分析研究。
1 影响表面粗糙度的因素1.1 切削加工影响表面粗糙度的因素从几何因素方面分析，刀具相对于工件作进给运动时，在加工表面留下了切削层残留面积，其形状是刀具几何形状的复映。
残留面积的大小与进给量、刀尖圆弧半径及刀具的主偏角、副偏角有关。
对于宽刃刀具、定尺寸刀具和成形刀具等，其切削刃本身的表面粗糙度对加工表面粗糙度的影响也很大。
从物理因素方面分析，主要是切削过程中刀具刃口钝圆半径及后刀面对工件的挤压、摩擦作用使金属材料发生塑性变形，使表面粗糙度恶化。
当低速切削塑性材料（如低碳钢和不锈钢等）时，由刀具对金属的挤压产生了塑性变形，加之刀具迫使切屑与工件分离的撕裂作用，产生积屑瘤和鳞刺，使表面粗糙度值加大。
工件材料韧性愈好，金属的塑性变形愈大，加工表面就愈粗糙。
当加工脆性材料时，其切屑呈碎粒状，由于切屑的崩碎而在加工表面留下许多麻点，使表面粗糙。
精加工时，因切削深度小，刀刃容易打滑，也影响表面粗糙度。
综上所述，在切削加工中影响表面粗糙度的工艺因素主要有：1）切削用量切削速度v在一定的范围内容易产生积屑瘤和鳞刺；减少进给量f可降低残留面积高度。
因些合理选择切削用量是降低粗糙度的重要条件。
2）刀具材料和几何参数实践表明，在切削条件相同时，用硬质合金刀具加工的工作表面粗糙度比用高速钢刀具加工的低。
用金钢石车刀加工因不易形成积屑瘤，故可获得粗糙度很低的表面。
刀类圆弧半径rE、主偏角KC和副偏角kcC均影响残留面积的大小。
刀具及切削参数对加工表面粗糙度的影响

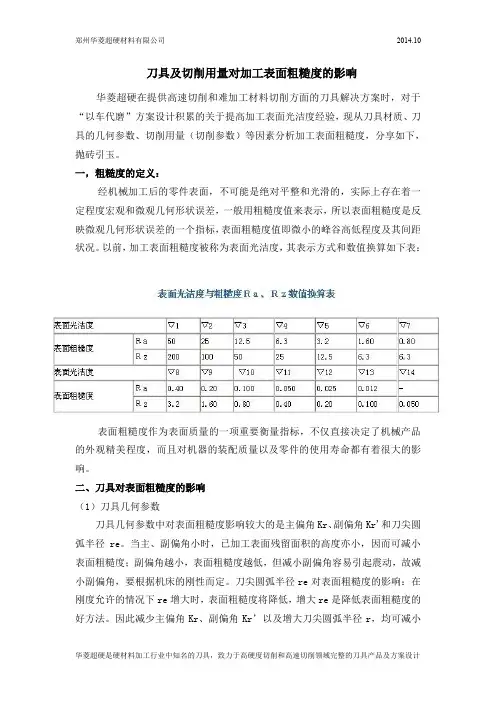

刀具及切削用量对加工表面粗糙度的影响华菱超硬在提供高速切削和难加工材料切削方面的刀具解决方案时，对于“以车代磨”方案设计积累的关于提高加工表面光洁度经验，现从刀具材质、刀具的几何参数、切削用量（切削参数）等因素分析加工表面粗糙度，分享如下，抛砖引玉。
一，粗糙度的定义：经机械加工后的零件表面，不可能是绝对平整和光滑的，实际上存在着一定程度宏观和微观几何形状误差，一般用粗糙度值来表示，所以表面粗糙度是反映微观几何形状误差的一个指标，表面粗糙度值即微小的峰谷高低程度及其间距状况。
以前，加工表面粗糙度被称为表面光洁度，其表示方式和数值换算如下表：表面粗糙度作为表面质量的一项重要衡量指标，不仅直接决定了机械产品的外观精美程度，而且对机器的装配质量以及零件的使用寿命都有着很大的影响。
二、刀具对表面粗糙度的影响（1）刀具几何参数刀具几何参数中对表面粗糙度影响较大的是主偏角Kr、副偏角Kr'和刀尖圆弧半径re。
当主、副偏角小时，已加工表面残留面积的高度亦小，因而可减小表面粗糙度；副偏角越小，表面粗糙度越低，但减小副偏角容易引起震动，故减小副偏角，要根据机床的刚性而定。
刀尖圆弧半径re对表面粗糙度的影响：在刚度允许的情况下re增大时，表面粗糙度将降低，增大re是降低表面粗糙度的好方法。
因此减少主偏角Kr、副偏角Kr’以及增大刀尖圆弧半径r，均可减小残留面积的高度，从而降低表面租糙度。
以解决难加工材料切削和高速切削问题知名的华菱超硬刀具，“对于刀尖圆弧角的选择建议依据加工工件的刚性和粗糙度要求选择，如果刚性好，尽量选择大的圆弧角，不但可提高加工效率，亦可提高加工表面光洁度；但镗孔时或者切削细长轴或薄壁零件时因为系统刚性差，常选用较小的刀尖圆弧半径”，其刀具工程师做刀具选型方案时如是说。
具体的刀尖圆弧角与粗糙度值参见后文（走刀量、刀尖圆弧角、加工表面粗糙度三者的关系）。
（2）刀具材料当刀具材料与被加工材料金属分子亲和力大时，被加工材料容易与刀具粘结而生成积屑瘤和鳞刺，因此凡是粘结严重的，摩擦严重的，表面粗糙度就大，反之就小。
影响机械加工表面质量的因素及采取的措施
影响机械加工表面质量的因素及采取的措
施
机械加工表面质量受到多种因素的影响，以下是一些常见因素及采取的措施：
1. 切削参数：
- 切削速度：过高的切削速度可能导致表面粗糙度增加，应根据工件材料和刀具选择适当的切削速度。
- 进给速度：过高的进给速度会增加切削力，可能导致振动和不稳定，影响表面质量，应选择适当的进给速度。
- 切削深度：过大的切削深度可能导致切削力增加和刀具失稳，影响表面质量，应选择适当的切削深度。
2. 刀具选择：
- 刀具材料和涂层：选择适当的刀具材料和涂层，能够提供更好的切削性能和寿命，有利于提高表面质量。
- 刀具尺寸和几何形状：选择合适的刀具尺寸和几何形状，以确保切削稳定性和表面质量。
3. 工件夹持和支撑：
- 夹持方式：选择适当的夹持方式和夹具，确保工件固定稳定，避免振动和变形，有利于提高表面质量。
- 支撑结构：对于柔性或薄壁工件，提供适当的支撑结构，以减少振动和变形，有助于改善表面质量。
4. 切削润滑和冷却：
- 切削润滑剂：使用适当的切削润滑剂，可以减少摩擦和热量，改善切削过程，提高表面质量。
- 冷却剂：使用合适的冷却剂冷却切削区域，防止过热，减少切削力和刀具磨损，有利于提高表面质量。
5. 切削震动和振动控制：
- 刀具和工件的几何匹配：确保刀具和工件的几何匹配，减少切削震动和振动的发生，有助于提高表面质量。
- 切削参数的优化：通过调整切削参数，降低切削震动和振动的发生，有助于改善表面质量。
以上是一些常见的影响机械加工表面质量的因素和采取的措施。
在实际应用中，还需根据具体情况进行综合考虑和调整，以获得满足要求的表面质量。
影响表面粗糙度的因素
.影响表面粗糙度的因素1．切削加工中影响表面粗糙度的因素1)?几何因素2）物理因素切削加工后表面粗糙度的实际轮廓形状一般都与由纯几何因素形成的理想轮廓有较大的差别。
这是由于存在与被加工材料的性质及切削机理有关的物理因素的缘故。
采用低切削速度加工塑性金属材料(如低碳钢、铬钢、不锈钢、高温合金、铝合金等)时，容易出现积屑瘤与鳞刺，使加工表面粗糙度严重恶化，成为影响加工表面质量的主要因素。
刀具与被加工材料的挤压与磨擦使金属材料发生塑性变形，也会增大表面粗糙度。
切削加工中的振动，使工件的表面粗糙度增大。
从物理因素看，降低表面粗糙度的主要措施是减少加工时的塑性变形，避免产生积屑瘤和鳞刺。
其主要影响因素有切削速度、被加工材料的性质、刀具的几何形状、材料性质和刃磨质量。
适当增大刀具的前角，可以降低被切削材料的塑性变形；降低刀具前刀面和后刀面的表面粗糙度可以抑制积屑瘤的生成；增大刀具后角，可以减少刀具和工件的摩擦；合理选择冷却润滑液，可以减少材料的变形和摩擦，降低切削区的温度；采取上述各项措施均有利于减小加工表面的粗糙度。
2．磨削中影响表面粗糙度的因素三．影响加工表面金属层物理力学性能的因素加工过程中，由于切削力和切削热的作用，工件表面金属层的物理力学性能会发生很大的变化，导致表面层金属和基体材料的性能有很大的差异。
其影响因素主要表现为三个方面。
1．表面层金属材料的加工硬化切削（磨削）过程中产生的塑性变形，会使表层金属的晶格发生畸变，晶粒间产生剪切滑移，晶粒被拉长，甚至破碎，从而使表层金属的硬度和强度提高，这种现象称为加工硬化。
加工硬化的程度取决于塑性变形的程度。
影响加工硬化的因素(1)?切削力越大，塑性变形越大，硬化程度也越大。
因此，当进给量、背吃刀量增大，刀具前角减小时，都会因切削力增大而使加工硬化程度增大。
(2)?切削温度越高，会使加工硬化作用减小。
如切削速度增大，会使切削温度升高，加工硬化程度将会减小。
金属切削中的切削参数对加工表面粗糙度的影响因素分析
金属切削中的切削参数对加工表面粗糙度的影响因素分析金属切削是一种常见的加工方法，其表面粗糙度直接影响着工件的质量和性能。
而切削参数是控制金属切削加工过程中的重要因素之一。
本文将分析不同切削参数对加工表面粗糙度的影响因素。
切削速度是切削过程中最直接影响加工表面粗糙度的参数之一。
一方面，较高的切削速度可以有效减小切削力，防止刀具磨损过快，从而减少加工表面的毛刺和热裂纹等缺陷。
另一方面，切削速度过高也会增加切削温度，容易导致材料软化和工件表面烧伤。
因此，在实际应用中需要根据具体材料和切削条件进行合理的选择。
切削深度是指每次切削过程中微小切削层的厚度。
切削深度的增加会增加金属切削过程中的切削力和切削温度。
当切削深度过大时，刀具容易磨损，加工表面粗糙度也会相应增加。
因此，在切削深度的选择上，需要综合考虑材料的性质、刀具的工作特点以及加工表面的粗糙度要求。
进给量是指刀具在单位时间内沿工件表面移动的距离。
较大的进给量会导致切削力的增大，从而增加加工表面的粗糙度。
因此，在控制加工表面粗糙度时，需要选择适当的进给量，以确保加工质量和生产效率的平衡。
刀具的选择对加工表面粗糙度也有重要影响。
刀具的几何形状、材料和涂层等因素会直接影响加工表面的质量和粗糙度。
例如，具有较小刀尖半径的刀具可以得到较好的加工表面质量，但刀具寿命会相应减少。
相反，较大刀尖半径的刀具可以提高刀具寿命，但加工表面的粗糙度会相应增加。
因此，在选择刀具时，需要根据具体的加工要求进行合理搭配。
除了以上切削参数外，材料的性质也会对加工表面粗糙度产生影响。
不同的材料对切削力、切削温度等参数的响应不同，因此加工表面的粗糙度也会有差异。
例如，硬材料通常需要较高的切削速度和切削深度，以获得更好的加工表面质量。
此外，切削液的使用也可以改善加工表面粗糙度。
切削液能够冷却切削区域，降低切削温度，减少切削力，从而有助于提高加工表面的质量。
同时，切削液还能起到润滑和清洁的作用，延长工具的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械加工表面质量，是指零件在机械加工后被加工面的微观不平度，也叫粗糙度，其加工后的表面质量直接影响被加工件的物理、化学及力学性能。
产品的工作性能、可靠性、寿命在很大程度上取决于主要零件的表面质量。
因此，正确地理解零件表面质量内涵，分析机械加工过程中影响加工表面质量的各种工艺因素，改善表面质量、提高产品使用性能具有重要的意义。
影响表面粗糙度的因素
切削液厂家“联诺化工”认为切削加工影响表面粗糙度的因素大致有以下几方面：
1.刀具几何形状的反映刀具相对于工件作进给运动时，在加工表面留下了切削层残留面积，其形状是刀具几何形状的反映。
2.工件材料的性质加工塑性材料时，由刀具对金属的挤压产生了塑性变形，加之刀具迫使切屑与工件分离的撕裂作用，使表面粗糙度值加大影响金属切削加工表面质量的因素影响金属切削加工表面质量的因素。
3.切削用量加工脆性材料时，切削速度对于粗糙度影响不大;加工塑性材料时，积屑瘤对粗糙度影响很大。
提高机械加工工件表面质量的措施
(1)制订科学合理的工艺规程是保证工件表面质量的基础。
科学合理的工艺规程是加工工件的方法依据。
只有制订了科学合理的工艺规程，才能为加工工件表面质量满足要求提供科学合理的方法依据，使加工工件表面质量满足要求成为可能。
对科学合理的工艺规程的要求是工艺流程要短，定位要准确，选择定位基准时尽量使定位基准与设计基准重合。
(2)合理的选择切削参数是保证加工质量的关键。
切削液厂家“联诺化工”发现选择合理的切削参数可以有效抑制积屑瘤的形成，降低理论加工残留面积的高度，保证加工工件的表面质量。
切削参数的选择主要包括切削刀具角度的选择、切削速度的选择和切削深度及进给速度的选择等影响金属切削加工表面质量的因素数控机床。
试验证明，在加工塑性材料时若选择较大前角的刀具可以有效抑制积屑瘤的形成，这是因为刀具前角增大时，切削力减小，切削变形小，刀具与切屑的接触长度变短，减小了积屑瘤形成的基础。
(3)选择优质切削液是保证加工工件表面质量的必要条件。
选择合理的切削液可以改善工件与刀具间的摩擦系数，可降低切削力和切削温度，从而减轻刀具的磨损，以保证工件的加工质量。
广州市联诺化工科技有限公司是一家20多年来专注于优质金属切削液产品的研发、生产与销售，并以提供符合广大中国消费者需求的金属切削液产品为己任的企业。
联诺化工金属切削液产品一律采用进口基础油和添加剂，进口原料，国际品质。
其中一款SCC618A不锈钢切削液是长寿命环保型半合成切削液，配水后形成半透明微乳化液。
SCC618A不锈钢切削液含特殊的极压添加剂和油性剂，因此具有极好的极压性和润滑性，能通用于铜、钢、铸铁和铝合金的多种工艺加工，应用范围广泛。
SCC618A不锈钢切削液不含亚硝酸盐等有害物质，属于环保切削液。
SCC618A不锈钢切削液优点
●SCC618A不锈钢切削液属于通用性极强的半合成切削液，适合应用于铜、铸铁、钢和铝合金等金属的车、铣、钻、磨、铰孔、攻丝等加工工艺，应用范围广泛；
●SCC618A不锈钢切削液具有极佳的极压性和润滑性，低泡沫倾向，不易起泡，能有效地保护刀具，减少刀具的磨损，大大延长刀具使用周期，降低使用成本；
●抗微生物稳定性能强，工作液使用周期可长达一年，防锈性能极强，工序间防锈最长可达20天，使用成本和维护成本低；清洗性能好，确保工件表面和设备清洁。
(4)工件主要工作表面最终工序加工方法的选择至关重要。
工件主要工作表面最终工序加工方法的选择至关重要，因为最终工序在该工作表面留下的残余应力将直接影响机器零件的使用性能。
选择零件主要工作表面最终工序加工方法，须考虑该零件主要工作表面的具体工作条件和可能的破坏形式。
工件的表面质量与其使用性能密切相关，工件的使用性能是以保证机器正常工作为前提的设计要求，因此在加工工件过程中，切削液厂家“联诺化工”认为还应从经济效益等多方面考虑，才能既保证工件表面的加工质量，又避免增大零件的制造成本，造成不必要的损失。
只有了解和掌握影响机械加工表面质量的因素，才能在生产实践中，采取相应的工艺措施，减少零件因表面质量缺陷而引起的加工质量问题，从而提高机械产品的使用性能、寿命和可靠性。
