通风系统
1
全部项目
AQ 2013.3-2008 金属非金属地下矿山通风技术规范 通风系统检测
AQ 2013.5 -2008 金属非金属地下矿山通风技术规范 通风系统鉴定指标
1 年
12
有毒可燃气体报警仪(包括便携式)

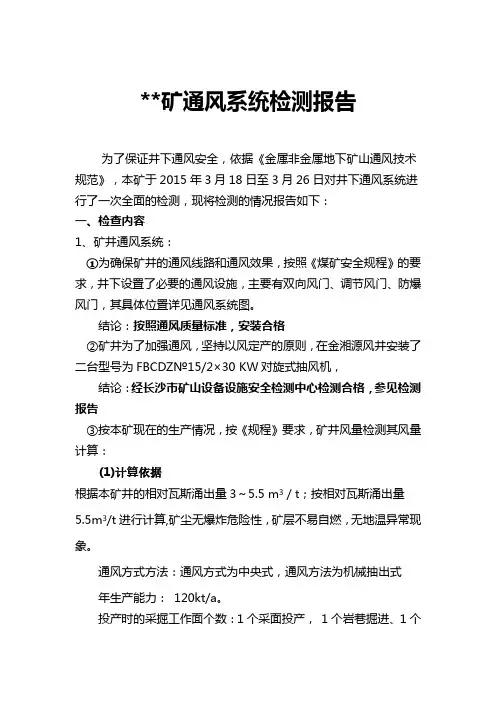

矿通风系统检测报告2

**矿通风系统检测报告为了保证井下通风安全,依据《金属非金属地下矿山通风技术规范》,本矿于2015年3月18日至3月26日对井下通风系统进行了一次全面的检测,现将检测的情况报告如下:一、检查内容1、矿井通风系统:①为确保矿井的通风线路和通风效果,按照《煤矿安全规程》的要求,井下设置了必要的通风设施,主要有双向风门、调节风门、防爆风门,其具体位置详见通风系统图。
结论:按照通风质量标准,安装合格②矿井为了加强通风,坚持以风定产的原则,在金湘源风井安装了二台型号为FBCDZ№15/2×30 KW对旋式抽风机,结论:经长沙市矿山设备设施安全检测中心检测合格,参见检测报告③按本矿现在的生产情况,按《规程》要求,矿井风量检测其风量计算:(1)计算依据根据本矿井的相对瓦斯涌出量3~5.5 m3/t;按相对瓦斯涌出量5.5m3/t进行计算,矿尘无爆炸危险性,矿层不易自燃,无地温异常现象。
通风方式方法:通风方式为中央式,通风方法为机械抽出式年生产能力:120kt/a。
投产时的采掘工作面个数:1个采面投产,1个岩巷掘进、1个石墨巷掘进工作面。
矿井日产量:196t。
其中1个回采工作面日产量196t。
矿井通风系数K:取1.2矿井同时入井最多人员:115人(2) 初期风量计算A、按井下同时工作的最多人数计算Q=4NK/60=4×115×1.2/60=9.2(m3/s)式中:Q----矿井总供风量,m3/s;4----每人每分钟供风标准,m3/min;N----井下同时工作最多人数,人;K----矿井通风系数,取1.2;B、按回采、掘进、硐室等用风点实际需风量计算Q=(∑Q采+∑Q掘+∑Q硐+∑Q它)K⑴12Ⅰ21回采工作面所需风量计算①按瓦斯涌出量计算计算公式如下:Q采=100×q tk/1440式中:q—CH4相对涌出量,为5.5m3/t。
t—采煤工作面日产量,按196t/d计算;k—CH4涌出不均衡系数,取1.8;Q采=100×q t k/1440 =134.75m3/min=2.25m3/s②按工作面温度计算采面所需风量按温度计算的公式如下:Q采i=V采i×S采i m3/s式中:Q采i—采矿工作面实际需风量,m3/s;V采i—工作面风速,取1m/s;S采i—工作面平均控顶距时的通风断面积,回采工作面最大控顶距为 2.4m,最小控顶距为 1.6m,采高1.83m;S采i=[(2.4+1.6)÷2]×1.83=3.66 m2Q采i=1×3.5=3.66(m3/s)③按炸药使用量计算Q采=25 Ac式中:Ac——采矿工作面一次使用最大炸药量,kg。
金属非金属地下矿山通风技术规范 局部通风

ICSD备案号:中华人民共和国安全生产行业标准金属非金属地下矿山通风技术规范局部通风国家安全生产监督管理总局发布目次前言1范围2规范性引用文件3术语和定义4局部通风前言本标准依据《中华人民共和国安全生产法》、《中华人民共和国矿山安全法》和有关法律、行政法规及参照有关行业技术标准、规范、规定制定。
用于规范金属非金属地下矿山局部通风设计、研究、安全评价及建设和开采过程中对局部通风的技术要求,保障人民生命财产安全。
本标准为强制性标准。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会非煤矿安全分技术委员会归口。
本标准负责起草单位:中钢集团马鞍山矿山研究院。
本标准参加起草单位:中国安全生产科学研究院。
本标准主要起草人:项宏海、陈宜华、张兴凯、程厉生、吴冷峻、王云海、贾安民。
金属非金属地下矿山通风技术规范局部通风1范围本标准规定了金属非金属地下矿山(含伴生氡及其子体矿山)在安全评价、设计、建设和开采过程中对井下局部通风的技术要求。
本标准适用于金属非金属地下矿山(含伴生氡及其子体矿山)的安全评价、设计、建设和开采。
亦适用于深凹露天矿采用地下井巷开拓的部分。
本标准不适用于放射性矿、煤矿、煤系硫铁矿及其他与煤共生矿藏的开采。
本标准也不适用于石油、天然气、矿泉水等液态或气态矿藏的开采。
2规范性引用文件下列文件中的条款通过本标准的引用成为本标准的条款。
凡是注明日期的引用文件,其随后所有的修改单(不包括勘误内容)或修订版均不适用于本标准。
然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件,其最新版本适用于本标准。
GB16423 金属非金属矿山安全规程GB4792 放射卫生防护基本标准GB87 工业企业噪声控制设计规范GB50215 煤炭工业矿井设计规范YSJ019 有色金属矿山采矿设计规范3术语和定义下列术语和定义适用于本标准。
3.1金属非金属地下矿山 metal and nonmetal underground mines以平硐、斜井、斜坡道、竖井等作为出入口,深入地表以下,采出供建筑业、工业或加工业用的金属或非金属矿物的采矿场及其附属设施。
金属非金属矿山六大系统建设---方案

安徽#############矿 矿山安全监测监控与出入井管理系统
设 计 方 案
徐州中测电子科技有限公司 2012 年 03 月
徐州中测电子科技有限公司 电话:0516-83307999 15996956110
- 0 -
矿山安全监控系统
目录
一、技术条件、技术规范及技术优越性........................................ - 1 1、设备的环境条件.................................................................... - 1 2、主要引用的规范文件............................................................ - 2 二、监测监控系统概述.................................................................... - 2 三、监测监控系统拓扑结构............................................................ - 3 1、地面配置................................................................................ - 3 2、井下配置................................................................................ - 3 3、监测监控系统拓扑图............................................................ - 3 四、监测监控系统详细设计............................................................ - 4 1、环境参数监测........................................................................ - 4 2、通风系统监测........................................................................ - 7 五、出入井管理系统概述................................................................ - 9 六、出入井管理系统拓扑结构...................................................... - 10 1、地面配置.............................................................................. - 10 2、井下配置.............................................................................. - 10 3、出入井管理系统拓扑图...................................................... - 10 七、出入井管理系统详细设计...................................................... - 10 -

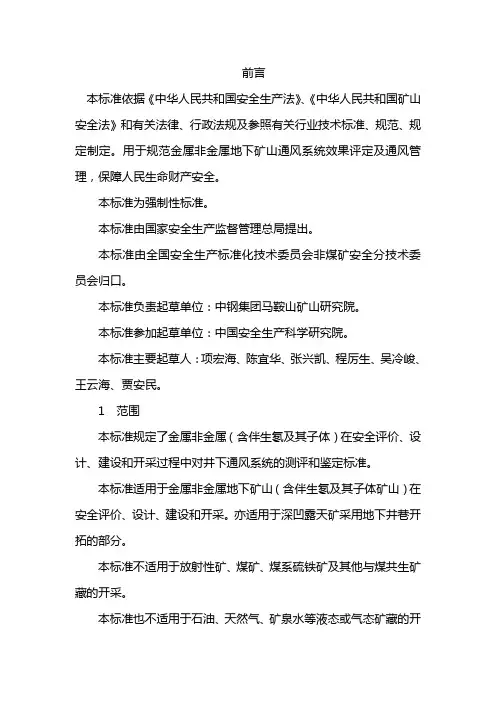

AQ 2013.5金属非金属地下矿山通风技术规范通风系统鉴定指标

前言本标准依据《中华人民共和国安全生产法》、《中华人民共和国矿山安全法》和有关法律、行政法规及参照有关行业技术标准、规范、规定制定。
用于规范金属非金属地下矿山通风系统效果评定及通风管理,保障人民生命财产安全。
本标准为强制性标准。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会非煤矿安全分技术委员会归口。
本标准负责起草单位:中钢集团马鞍山矿山研究院。
本标准参加起草单位:中国安全生产科学研究院。
本标准主要起草人:项宏海、陈宜华、张兴凯、程厉生、吴冷峻、王云海、贾安民。
1 范围本标准规定了金属非金属(含伴生氡及其子体)在安全评价、设计、建设和开采过程中对井下通风系统的测评和鉴定标准。
本标准适用于金属非金属地下矿山(含伴生氡及其子体矿山)在安全评价、设计、建设和开采。
亦适用于深凹露天矿采用地下井巷开拓的部分。
本标准不适用于放射性矿、煤矿、煤系硫铁矿及其他与煤共生矿藏的开采。
本标准也不适用于石油、天然气、矿泉水等液态或气态矿藏的开采。
2 规范性引用文件下列文件中的条款通过本标准的引用成为本标准的条款。
凡是注明日期的引用文件,其随后所有的修改单(不包括勘误内容)或修订版均不适用于本标准。
然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件,其最新版本适用于本标准。
GB 16423 金属非金属矿山安全规程GB 5748 作业场所空气中粉尘测定方法GB 4792 放射卫生防护基本标准GB 87 工业企业噪声控制设计规范GBZ 2 工业场所有害因素职业接触限制GBZ 159 工作场所空气中有害物质监测的采样规范GBZ 160 工作场所空气有毒物质测定技术GB 50215 煤炭工业矿井设计规范YSJ 019 有色金属矿山采矿设计规范3 术语和定义下列术语和定义适用于本标准。
3.1金属非金属地下矿山以平硐、斜井、斜坡道、竖井等作为出入口,深入地表以下,采出供建筑业、工业或加工业用的金属或非金属矿物的采矿场及其附属设施。
金属非金属地下矿山通风防尘管理与技术PPT课件

案例一
矿山概况
实施效果
该矿山年产量达数百万吨,地下开采 深度数十米,面临通风不畅和粉尘浓 度高等问题。
通风系统优化后,风流稳定,粉尘浓 度大幅降低,有效改善了作业环境。
技术方案
采用多级通风系统,设置多个通风井 和通风机,确保风流稳定、有效排除 粉尘。
案例二
矿山概况
该矿山规模较小,开采深度较浅, 但粉尘问题严重,威胁作业人员 健康。
准化发展,提高行业的整体水平。
国际化发展
03
加强国际合作与交流,引进国外先进的通风防尘技术和装备,
推动我国地下矿山通风防尘技术的国际化发展。
感谢您的观看
THANKS
洁。
风道和风口
用于引导和分配新鲜空 气,使其能够均匀地覆
盖作业面。
除尘器和消声器
用于降低粉尘浓度和减 少噪音污染。
地下矿山的通风效果评估
监测井下空气质量
定期监测井下的空气质量,包括氧气含量、 有害气体浓度、粉尘浓度等。
评估通风效果
通过监测数据评估通风系统的效果,如风速、 风量等。
检查通风设备运行状况
地下矿山的通风需求
提供足够的新鲜空气
稀释和排出有害气体
地下矿山的通风系统需要提供足够的新鲜 空气,以满足井下作业人员的呼吸需求。
地下矿山通风系统需要稀释和排出井下的 有害气体,如一氧化碳、瓦斯等,以保障 作业人员的健康和安全。
降低粉尘浓度
维持适宜的温湿度
通风系统可以降低井下粉尘的浓度,减少 作业人员吸入粉尘的风险。
个体防护
为工作人员配备防尘口罩、防 护眼镜等个人防护用品。
地下矿山的粉尘检测与监控
粉尘检测
定期对工作面、排风口等部位进行粉 尘检测,了解粉尘浓度。
AQ 2013.2 金属非金属地下矿山通风技术规范 局部通风

前言本标准依据《中华人民共和围安全生产法》、《中华人民共和国矿山安全法》和有关法律、行政法规及参照有关行业技术标准、规范、规定制定。
用于规范金属非金属地下矿山局部通风设计、研究、安全评价及建设和开采过程中对局部通风的技术要求,保障人民生命财产安全。
本标准为强制性标准。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会非煤矿安全分技术委员会归口。
本标准负责起草单位:中钢集团马鞍山研究院。
本标准参加起草单位:中国安全生产科学研究院。
本标准主要起草人:项宏海陈宜华张兴凯程厉生吴冷峻王云海贾安民。
金属非金属地下矿山通风技术规范局部通风1范围本标准规定了金属非金属地下矿山(含伴生氡及其子体矿山)在安全评价、设计、建设和开采过程中对井下局部通风的技术要求。
本标准适用于金属非金属地下矿山(含伴生氡及其子体矿山)的安全评价、设计、建设和开采。
亦适用于深凹露天矿采用地下井巷开拓的部分。
本标准不适用于放射性矿、煤矿、煤系硫铁矿及其他与煤共生矿藏的开采。
本标准也不适用于石油、天然气、矿泉水等液态或气态矿藏的开采。
2规范性引用文件下列文件中的条款通过本标准的引用成为本标准的条款。
凡是注明日期的引用文件,其随后所有的修改单(不包括勘误内容)或修订版均不适用于本标准。
然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件,其最新版本适用于本标准。
GB16423金属非金属矿山安全规程GB4792放射卫生防护基本标准GB87 工业企业噪声控制设计规范GB50215煤炭工业矿井设计规范YSJ019有色金属矿山采矿设计规范3术语和定义下列术语和定义适用于本标准。
3.1金属非金属地下矿山以平硐、斜井、斜坡道、竖井等作为出入口,深入地表以下,采出供建筑业、工业或加工业用的金属或非金属矿物的采矿场及其附属设施。
3.2矿井局部通风利用局部通风机或主要通风机产生的风压对井下独头巷道进行通风的方法。
《金属非金属地下矿山六大系统建设规范》解析

AQ2031-2011金属非金属地下矿山监测监控系统建设规范2011-07-15发布2011-09-01实施1范围本标准规定了金属非金属地下矿山监测监控系统的安装、维护和管理要求。
本标准不适用于与煤共生、伴生的金属非金属地下矿山。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本文件。
凡不注日期的引用文件,其最新版本(包括所有的修订单)适用于本文件。
GB 16423-2006 金属非金属矿山安全规程GB 50026-2007 工程测量规范GB 50198-1994 民用闭路监视电视系统工程技术规范GB 50395-2007 视频安防监控系统工程设计规范AQ 2013.1 金属非金属地下矿山通风技术规范通风系统AQ 2013.3 金属非金属地下矿山通风技术规范通风系统检测EJ 378-1989 铀矿山空气中氡及氡子体测定方法3术语和定义3.1监测监控系统 monitoring and supervision system由主机、传输接口、传输线缆、分站、传感器等设备及管理软件组成的系统,具有信息采集、传输、存储、处理、显示、打印和声光报警功能,用于监测金属非金属地下矿山有毒有害气体浓度,以及风速、风压、温度、烟雾、通风机开停状态、地压等。
3.2主机 host用于接收监测信号,并具有校正、报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出等功能的计算机装置。
3.3分站 substation监测监控系统中用于接收来自传感器的信号,并按预先约定的复用方式远距离传送给传输接口,同时接收来自传输接口多路复用信号的装置。
3.4传感器 transducer将被测物理量转换为电信号输出的装置。
3.5有毒有害气体传感器 deleterious harmful gas transducer连续监测地下矿山环境气体中一氧化碳、二氧化氮、硫化氢、二氧化硫等有毒有害气体浓度的装置。
