电容器过电压保护
中国电力设备管理网电力电容器过电压保护反措摘要：通过分析银南电网电容器过电压保护几次误动事故，提出在电容器过电压保护中使用高返回系数JY8系列静态型电压继电器，来防止系统出现瞬间过电压时电容器过电压保护误动。
1引言电力系统中，电力电容器作为一种静止型无功功率补偿装置，在维护系统的可靠、稳定运行中，发挥着日益重要的作用。
实践证明，为了提高电力电容器运行的可靠性，除了不断提高电容器本身的质量，采用合理的接线和布置之外，配备完善、合理的保护装置也是极其重要的。
电容器过电压保护，是确保电力电容器在不超过规程规定的最高允许电压下和规定的时间内动作的电容器保护。
由于电容器输出的无功功率和内部有功功率损耗均与其两端电压的平方成正比，即电容器输出无功功率Qc＝ωCU2；电容器有功功率损耗P1＝ωCU2tgδ，电容器耐受过电压的能力比较低。
按照IEC标准，“电容器单元应适合于当端子间的电压有效值升到不超过1．1倍额定电压（过渡过程除外）下连续运行。
”我国国标也规定，电容器连续运行的工频过电压不超过1．1倍额定电压。
由此可见，电容器过电压保护配置的合理与否，直接影响着系统并补电容器的健康、稳定、有效运行。
本文通过宁夏银南供电局所辖变电所10kV并补电容器先后发生的电容器过电压保护误动事故进行分析，提出了通过运用高返回系数的静态型JY8系列过电压继电器，代替原电磁式DY－36A型过电压继电器的有效、可行的反措措施。
2问题的提出1997年8月至9月中旬，我局所辖古城220kV变512电容器、河西110kV变518电容器、中卫110kV变513电容器开关相继发生跳闸。
根据当时现场保护掉牌信号指示，以上各次跳闸均为电容器过电压保护出口所致。
电力电容器的工频过电压的产生，原因有二：其一，由于系统出现的工频过电压，电容器所在的母线电压升高，使电容器承受过电压；其二，由于一组电容器中个别电容器故障切除或短路，使串联电容器间容抗发生变化。
过电压保护器原理
过电压保护器原理
过电压保护器是一种用于保护电气设备的装置，它能够防止电路受到过高的电压而损坏。
其工作原理如下：
1. 电压感应装置：过电压保护器内部包含一个电压感应装置，通常是一个电阻和电容组成的电路。
当电路中的电压超过设定的阈值时，电压感应装置会产生相应的电信号。
2. 触发装置：电压感应装置输出的电信号被传递给触发装置，触发装置可以是电子元件如晶体管、放大器等。
触发装置的作用是放大和处理电信号，以便能够控制过电压保护器的反应。
3. 过电压继电器：当触发装置接收到电压感应装置的信号并进行处理后，会触发过电压继电器。
过电压继电器可以是一种电磁继电器，它会连接或断开电路中的开关，从而保护电气设备不受过电压的影响。
4. 过电压保护：当过电压继电器触发时，它会迅速打开电路中的开关，将电路与电源隔离，从而保护电气设备免受过高电压的影响。
过电压保护器通常会将电路直接短路，或将电路与地连接，以消耗过电压的能量。
总之，过电压保护器通过感应电路中的电压变化，并触发继电器的工作，实现对电气设备的过电压保护。
通过迅速切断电路或将电路与地连接，过电压保护器能够保护电气设备免受过高电压的损害。

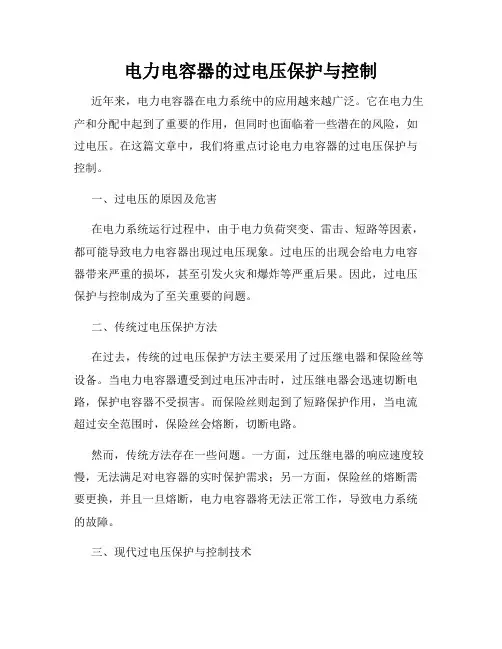

电力电容器的过电压保护与控制
电力电容器的过电压保护与控制近年来，电力电容器在电力系统中的应用越来越广泛。
它在电力生产和分配中起到了重要的作用，但同时也面临着一些潜在的风险，如过电压。
在这篇文章中，我们将重点讨论电力电容器的过电压保护与控制。
一、过电压的原因及危害在电力系统运行过程中，由于电力负荷突变、雷击、短路等因素，都可能导致电力电容器出现过电压现象。
过电压的出现会给电力电容器带来严重的损坏，甚至引发火灾和爆炸等严重后果。
因此，过电压保护与控制成为了至关重要的问题。
二、传统过电压保护方法在过去，传统的过电压保护方法主要采用了过压继电器和保险丝等设备。
当电力电容器遭受到过电压冲击时，过压继电器会迅速切断电路，保护电容器不受损害。
而保险丝则起到了短路保护作用，当电流超过安全范围时，保险丝会熔断，切断电路。
然而，传统方法存在一些问题。
一方面，过压继电器的响应速度较慢，无法满足对电容器的实时保护需求；另一方面，保险丝的熔断需要更换，并且一旦熔断，电力电容器将无法正常工作，导致电力系统的故障。
三、现代过电压保护与控制技术随着科技的不断进步，现代过电压保护与控制技术应运而生。
以下是一些常见的现代过电压保护与控制技术：1. 过电压监测器：过电压监测器能够实时监测电力电容器的电压波形，一旦发现过压情况，能够迅速切断电路，确保电容器的安全运行。
2. 触发器：通过设置触发器，可以使电力电容器在过电压出现时自动释放能量。
触发器能够提供高速响应，保护电容器免受过电压的侵害。
3. 数字信号处理器（DSP）：利用DSP技术，可以实现对电力电容器的智能控制。
通过对电容器进行实时监测和调控，能够有效降低过电压的发生概率，并提高电容器的使用寿命。
4. 压缩空气系统：该系统通过压缩空气将电容器内部的压力保持在合适的范围内，一旦发生过电压，系统能够迅速释放内部压力，达到保护的作用。
四、选用合适的过电压保护与控制技术在选用过电压保护与控制技术时，需要考虑以下几个因素：1. 响应速度：技术的响应速度是否足够快，能否在过电压出现时迅速切断电路。
电容器保护原理及功能
2 为保证瞬时出现过电压后，过电
压元件能可靠返回，过电压元件 宜有较高的返回系数，可取 0.95(>0.98)。
2
过电压元件电压取自母线PT。 为避免在母线单相接地时过电压 保护误动，电压采用线电压。
2 由于电压取自母线PT，为防止
电容器未投入运行时，母线电压 过高误切电容器，过电压元件中 加有断路器合位判据。
汇报人:许抒弟 日期：2021年x月x日
响，其保护范围和效果不能
充分利用。
过电压保护原理及功能 由于系统负荷变化等
