第七章 地下水向不完整井的运动
第七章地下水向不完整井的运动
一、填空题
1. 根据过滤器在含水层中进水部位的不同，将不完整井分为：井底进水，井壁进水和井底和井壁同时进水三类。
2. 不完整井的流量与过滤器长度与含水层厚度的比值有关。
当过滤器长度位于隔水底板时，流量最大，而当过滤器位于隔水顶板时，流量最小。
3. 从地下水动力学的观点来说，空间汇点可以理解为直径无限小的球形过滤器，而空间源点可以理解为注水井。
4. 不完整井的水位降深值是由完整井降深和附加降深两部分组成的。
二、判断题
1. 其他条件相同时，不完整井的降深要大于同样条件下完整井的降深。
（×）
2. 在相同条件下，不完整程度(l/M)大的井流量要大于不完整程度小的井流量。
当l/M=1时，流量达到最小。
（×）
3. 同一降深条件下，不完整井的流量要小于完整井的流量，因此，可以认为开采地下水时，都应该采用完整井。
（×）
4. 对有限厚承压含水层中的不完整井，除了要考虑隔水顶板对水流状态的影响外，同时还要考虑隔水底板的影响。
（√）
5. 在非稳定承压不完整井流中，任一点的降深总是大于或等于同样条件下完整井流的降深。
（√）
6. 用井点疏干的方法降低地下水位时，不完整井的效果更佳。
（√）
三、分析与计算题
1.不完整井流有哪些特点？
答：1）由于受井的不完整性影响，流线在井的附近有很大弯曲，垂向分速度不可忽略，因而流向不完整井的地下水流为三维流；
2）在其它条件相同时，不完整井流量小于完整井流量，不完整井的流量随l/M的增大而增大，当l/M=1时，变成完整井，流量达到最大；
3）必须考虑过滤器在含水层中的位置和含水层顶、底板对水流状态的影响。
2. 根据半球形井底进水的不完整井抽水试验资料，计算承压含水层的渗透系数。
已知井流量为5.22m 3/h ，井半径为0.60m ，井内水位降深为2.70 m 。
答：h m s r Q K w w /51.070
.260.0222.52=⨯⨯⨯==ππ 3. 在承压含水层中，有一口不完整井，井半径为0.10 m ，过滤器长8 m 且紧靠隔水顶板。
含水层厚40 m ，渗透系数为24 m/d 。
试求水位降深1 m 时的抽水井流量。
答：过滤器长8 m 且紧靠隔水顶板。
含水层厚40 m ，属于井壁进水 d m r l Kls Q w w /2591
.0832.1ln 1824232.1ln 23=⨯⨯⨯⨯⨯==ππ。
七章补径排
观
测
主孔
孔
一般根据地质条件进行分析，总方向是由补给区到排泄 区，可用示踪的方法确定。示踪剂有食盐、同位素等。
地下水的补给——径流、径流——排泄界限的划分 是比较难的，没有严格界限，一般认为能接受补给的部 分称为补给，对潜水而言分布区与径流区一致，故称补 给——径流区，承压水比较好分区。
径流量除用达西公式计算外，有时用下列表示式 来判断地下水的富集程度。
2、地下径流率：1平方公里含水层面积上地下水的径
流量（又称径流模数）。
MJ
Q 10 2 F 365 86400
(L/S.KM2)
它说明了一个地区或一个含水层中以地下水径流
的形式存在的地下水量的多少，而不能说明地下水的
径流强度（用平均渗透率来表示）。
5、补给模数：单位面积上地下水含水层上补给的 量。Mb=Q/F,与径流模数差一个降水量系数。
6、径流区水质的变化 地下水的矿化度随补给区的矿化度不同而不同，沿 途有地表水或污染物的汇入而发生变化。
（3）泉的分布反映汗水层的分布或含水通道的分 布，及补给和排泄区的位置。
（4）区的标高反映当地的地下水位标高。
(5）泉的化学成分、物理性质及气体成分，反映 当地地下水的水质特点和形成的环境特点。
（6）水温反映地下水的埋藏特点，如水温接近气 温，说明地下水埋藏较浅，温泉来自深部。
（7）泉的研究有利于判断地质构造，泉常出露于 断层带及接触带
3、地下水径流系数：地下水径流量与同时间内（通
常为一个水文年）降落在含水层补给面积上的水量之比。
地下水向不完整井的运动

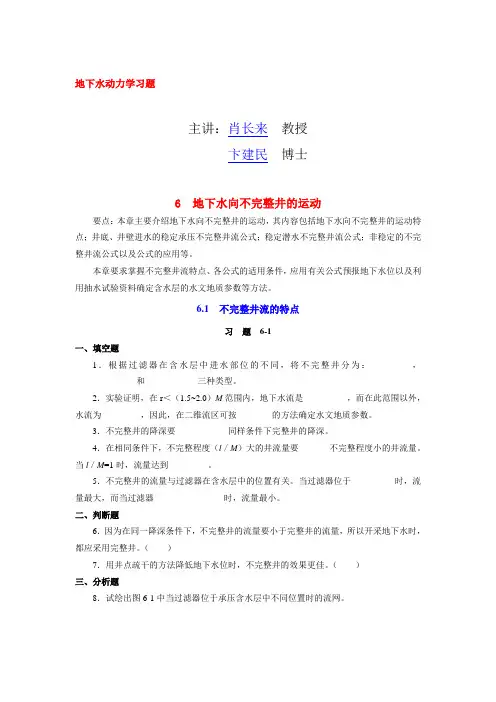

地下水动力学习题主讲：肖长来教授卞建民博士6 地下水向不完整井的运动要点：本章主要介绍地下水向不完整井的运动，其内容包括地下水向不完整井的运动特点；井底、井壁进水的稳定承压不完整井流公式；稳定潜水不完整井流公式；非稳定的不完整井流公式以及公式的应用等。
本章要求掌握不完整井流特点、各公式的适用条件，应用有关公式预报地下水位以及利用抽水试验资料确定含水层的水文地质参数等方法。
6.1 不完整井流的特点习题6-1一、填空题1．根据过滤器在含水层中进水部位的不同，将不完整井分为：_________，______________和____________三种类型。
2．实验证明，在r＜（1.5~2.0）M范围内，地下水流是__________，而在此范围以外，水流为_________，因此，在二维流区可按________的方法确定水文地质参数。
3．不完整井的降深要____________同样条件下完整井的降深。
4．在相同条件下，不完整程度（l／M）大的井流量要_______不完整程度小的井流量。
当l／M=1时，流量达到_________。
5．不完整井的流量与过滤器在含水层中的位置有关。
当过滤器位于__________时，流量最大，而当过滤器________________时，流量最小。
二、判断题6．因为在同一降深条件下，不完整井的流量要小于完整井的流量，所以开采地下水时，都应采用完整井。
（）7．用井点疏干的方法降低地下水位时，不完整井的效果更佳。
（）三、分析题8．试绘出图6-1中当过滤器位于承压含水层中不同位置时的流网。
图6-19．实验证明，在各向同性含水层中，当r≥（1.5~2.0）M时，抽水井不完整程度的影响就可以忽略。
那么，对各向异性含水层，则要求r为多大时才能忽略抽水井不完整程度的影响？10．试分析含水层的各向异性对不完整井流量的影响。
6.2 稳定的不完整井流维里金（Verigin）导出了不完整井抽水时任意点的降深公式：承压水：(ln0.5)2cQ RsKM rξπ=+(5—1)潜水：()2l n0.5cQ RH s sK rξπ⎛⎫-=+⎪⎝⎭(5—2)式中：cξ为不完整井的阻力系数。
7地下水向不完整井的运动
3. 井壁进水的潜水不完整井 对于潜水不完整井，潜水流在过滤器中部流线接近 水平，流面近似水平面。如图。 流面为不透水面，将过滤器L分为上下两部分，上 部为潜水完整井，下部为承压水不完整井，然后将上 下两段的流量求和就是潜水不完整井的流量。 上段按Dupuit公 式，有：
(3) 设流量沿汇线l均匀分布，在汇线上取 一微小汇线段 i当作空间汇点，流向它 的流量为： Q Q i z 2 z1 其中：Z 2 , Z1分别为汇线端点坐标。 在Q作用下, 空间任一点A的降深为： Q si 4k i
对于如图所示的隔水顶 板附近的汇点，通过映 射 两汇点。 空间任一点A处的降深应为实虚两汇 点产生降深之和 Q 1 1 si ( ) 4k 1 2 将1 , 2换成柱坐标，
z 0
即该处的垂向分速度为 零，说明r轴交在z 0处为水平流面 分析上式可知： 它所代表的等降深面是 形状对称于z轴的半旋转椭球面，等 势面是 旋转椭球面，不能用它 代表真实的过滤器。 选用靠近汇线的一个等 势面来代替过滤器，使 其水头 真实井壁 动水位。再想象把它与 圆柱形过滤器套在一起 ，二者在(rw，z0 )处 相交，则： l z0 z0 l Q sw ( Arsh Arsh ) 4kl rw rw sw，rw为真实井壁的降深与直 径；z0：待定系数
l s 2Kls w w Q Q1 Q2 Ksw 0.66l ln R ln rw rw
二、有限厚度含水层中的不完整井 承压水不完整井： 当含水层厚度有限时，不仅考虑顶板的影响 ，还 要考虑隔水底板的影响。采用的方法：将汇线无限 次映射，然后叠加。 过滤器与隔水顶板接触时稳定流公式： 过滤器不与隔水顶板接触，且底部位于含水层中部 以下时， 潜水不完整井： 同样以过滤器中线分为上下两段，上段用潜水稳 定流公式，下段用过滤器与隔水顶板接触时稳定流 公式。然后相加。
