园林预算概述及基础知识—园林预算概述(园林工程计量与计价课件)
园林预算概述
4、园林单位工程及分部工程的划分:
单位工程
绿化工程 园建工程 电气工程 给排水工程
乔木种植、灌木种植、地被植物种植、土工作业 园路、铺装、小品节点 强电、弱电、音响广播 给水、排水、水景给排水
园林预算概述
施工图预算分类
招标控制价（一般由咨询单位） 投标价（施工单位）
编制投标价的工作流程：
阅读招标文件 识图
复核清单 提疑问卷 材料询价
组价 调价
打印、装订 封标
园林预算概述
3、园林景观工程项目的划分:
(1)、建设工程总项目 (2)、单项工程 (3)、单位工程 (4)、分部工程 (5)、分项工程
第一部分
园林预算概述及基础知识
——园林预算概述
园林预算概述
1、园林景观工程预算的概念： 园林预算工程一般概念：园林预算工程是指在工程建设过程中根据不同设
计阶段的设计文件具体内容和有关定额、指标及取费标准，预先计算和确定建 设项目的全部费用的经济技术文件。
园林景观工程预算的方法分为两种：“清单计价”和"定额计价"
园林工程预算涉及很多方面的知识：如阅读图纸、了解施工工序及技术、 熟悉预算定额和材料价格、掌握工程量计算方法和取费标准。
园林预算概述
2、园林景观Байду номын сангаас程概预算种类：
(1)、立项估算 (2)、设计概算 (3)、施工图预算 (4)、施工预算 (5)、竣工决算 设计概算、施工图预算、竣工决算，又简称"三算"。
第章 园林工程概预算基础-V1
第章园林工程概预算基础-V1园林工程概预算基础园林工程的预算是工程前期规划和设计阶段必须要做的工作，它是控制工程成本，保证工程质量的关键环节。
下面将讲述园林工程预算所需的基础知识和概念。
1. 四类预算园林工程预算分为四类，分别为概算、初步预算、定额预算和投资预算。
概算是初步确定工程造价的预算，是一个大体估算，作用是提供工程建设上限定额，用于决定工程的可行性和建设的必要性。
初步预算是在具体方案基础上，根据实际情况进行初步计算而编制的预算。
初步预算的编制通常需要进行工程量的测量和计算。
定额预算是在初步预算的基础上，应用各项工程定额计算出的工程概算和预算。
投资预算是在定额预算的基础上，编制全面、准确、细致的工程造价预算，包括投资总额和资金筹措计划等。
2. 预算基础在编制园林工程预算时，需要掌握几个基本概念。
（1）工程量清单工程量清单是园林工程预算的核心，其中包括工程的各项材料、机械、人工、施工等费用。
工程量清单必须按照规定的编制格式编排。
（2）材料、人工和机械费用材料费用是指用于工程建设的各种材料费用，如水泥、砖头、沙子等。
人工费用是指用于工程建设的各个环节的工人工资。
机械费用是指使用于工程建设的机械设备费用，如挖掘机、吊车等费用。
（3）间接费用间接费用包括开工前期费用、工程管理费、风险费用等。
（4）测量方法工程量清单的编制需要使用相应的测量方法，包括计算单位、计算公式、计算公式等。
3. 预算流程园林工程预算需要经过以下几个流程：（1）确定预算范围。
（2）根据预算范围，编制初步预算。
（3）调整初步预算，把它变为定额预算。
（4）根据定额预算，编制详细的投资预算。
（5）审核预算，确认预算的合理性和可行性。
（6）审核通过后，将预算报送相关领导和批准单位审批。
（7）审批通过后，预算会成为工程建设的预算控制标准，成为工程实施的基础。
通过以上流程的规范实施，可以确保园林工程预算能够合理、准确地反映工程造价，为工程的顺利实施提供保障。
景观园林费用预算方案
景观园林费用预算方案前言景观园林建设在城市规划和景观美化中起着重要作用。
但是，在建设过程中，景观园林的费用预算是一个关键问题。
本文将介绍景观园林费用预算方案，帮助你制定合理的预算计划，使你的景观园林建设得到最大化的利益。
景观园林建设的费用构成景观园林建设的费用构成主要包括以下几个方面：1.土地征收费用。
在景观园林建设过程中，如果需要进行土地征收，征收过程中产生的费用需要包括在建设费用中。
2.设计费用。
景观园林的设计工作是建设过程中重要的一环，其所需的设计费用占据了整个景观园林建设的一部分。
3.施工费用。
施工费用是景观园林建设中最大的一部分，包括了人工、机械设备、材料采购、施工管理等费用。
4.其他费用。
除了上述三个方面的费用外，还包括了监理费、保险费、质保金等。
景观园林费用预算方案在制定景观园林费用预算方案时，需要从以下几个方面考虑：1.确定景观园林的需求和建设方案。
要制定合理的费用预算方案，首先需要根据园林的规模、用途以及设计要求等因素确定景观园林的需求和建设方案，并进行合理的规划，充分考虑各项费用的影响因素。
2.了解当地市场情况。
在景观园林的建设过程中，需要采购大量的机械设备和材料，为了保证采购的质量和价格，需要了解当地市场情况，根据实际情况制定适宜的采购计划。
3.制定合理的施工方案。
景观园林的施工工作需要安排人员、机械设备等资源，为了节省人力和物力资源，需要合理制定施工方案，明确施工流程和时间进度。
4.做好费用变更预算。
由于景观园林建设涉及到的因素很多，有些费用难以事先预估，建设过程中可能出现费用变更，需要对费用变更进行预算，制定应对方案。
景观园林费用预算方案中的注意事项在制定景观园林费用预算方案时，需要注意以下几点：1.合理评估建设成本。
在制定费用预算方案时，需要考虑各项费用因素，合理评估建设成本，避免低估建设成本导致资金不足、建设周期延长等问题。
2.把握尺度和重点。
在景观园林建设中，推崇“精品化、绿化和人文化”，需要把握好景观园林建设的尺度和重点，避免不必要的浪费。

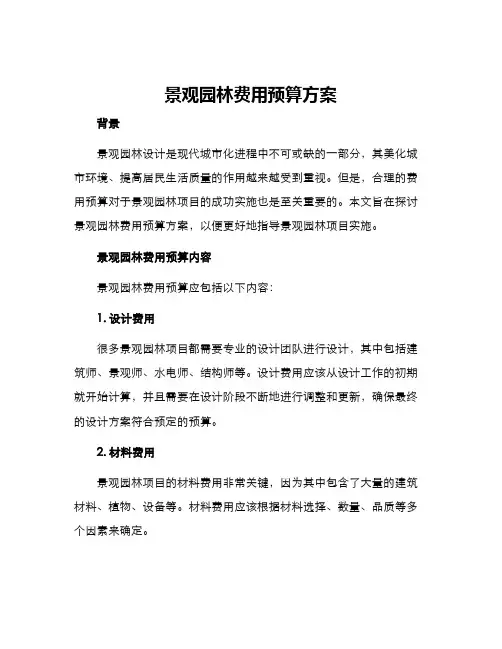

景观园林费用预算方案
景观园林费用预算方案背景景观园林设计是现代城市化进程中不可或缺的一部分，其美化城市环境、提高居民生活质量的作用越来越受到重视。
但是，合理的费用预算对于景观园林项目的成功实施也是至关重要的。
本文旨在探讨景观园林费用预算方案，以便更好地指导景观园林项目实施。
景观园林费用预算内容景观园林费用预算应包括以下内容：1. 设计费用很多景观园林项目都需要专业的设计团队进行设计，其中包括建筑师、景观师、水电师、结构师等。
设计费用应该从设计工作的初期就开始计算，并且需要在设计阶段不断地进行调整和更新，确保最终的设计方案符合预定的预算。
2. 材料费用景观园林项目的材料费用非常关键，因为其中包含了大量的建筑材料、植物、设备等。
材料费用应该根据材料选择、数量、品质等多个因素来确定。
景观园林项目的施工费用包括人工费用和机械设备费用。
其中人工费用应该根据当地的工资水平进行确定，而机械设备费用应该根据项目规模和要求来进行预算。
4. 管理费用景观园林项目的管理费用也是非常关键的。
这个环节涉及到项目管理、工程监理、质量监控等，需要投入大量的人力、物力和财力。
景观园林费用预算步骤景观园林费用预算的步骤如下：1. 需求分析在开始进行费用预算之前，首先需要进行需求分析。
需求分析阶段应该确定项目目标、范围、要求、进度等。
2. 设计方案在需求分析的基础上，进行设计方案的制定，并根据设计方案的要求来进行费用预算。
3. 材料清单依据设计方案，确定需要使用的各种材料，并根据数量、品质等制定材料费用预算。
依据设计方案和材料清单，制定施工阶段的费用预算。
5. 管理费用依据项目进度、质量要求和信用度等情况，制定管理费用预算。
6. 总预算将以上内容综合起来，计算出整个项目的总预算。
景观园林费用预算注意事项在制定景观园林费用预算时需要注意以下几点：1. 费用管理景观园林项目是典型的大项目，因此费用管理十分重要。
应该建立科学的费用管理体系，包括预算、审核、实施、监督、绩效评估等环节。
做好园林预算详解入门
做好园林预算详解入门园林预算是指对园林建设的各种费用和开支进行详细核算，包括设计费、土地成本、建筑费、设备费、维护费等。
做好园林预算，不仅能够确保园林建设的质量和进度，也能够有效控制成本，提高总体效益。
本文从预算的流程、内容和技巧等方面进行详细解析，旨在为初学者提供入门指南。
一、流程1、确定预算的时间范围一般来说，园林预算的时间跨度可以是一年、半年或季度。
预算的时间范围取决于园林的规模和预算制定的目的。
2、确定预算对象预算对象指的是预算所涉及的工程或项目。
需要根据项目的不同特点和工程类型进行具体细致的考虑。
3、确定预算的内容预算内容包括主要工程量、费用构成和资金来源等。
主要工程量应当根据设计方案和相关技术规范进行测算。
费用构成则应细致全面地列举各项费用，包括土地、开发、设计、施工、材料及设备等。
资金来源则应按照资金的种类、来源渠道等进行明确。
4、编制预算编制预算是将确定好的预算对象和内容进一步整合起来，形成完整的预算报告。
预算报告应该具备可操作性和可审计性，以便于财务管理和监督。
二、内容1、预算表预算表是预算报告的重要组成部分，它是预算内容的主要展现形式。
预算表要细致全面，将各项费用做出详细解析和说明。
同时，预算表应该具有可读性和易懂性，便于有关人员理解和操作。
2、预算解释预算报告中还应该包括对预算内容的解释和说明，以便于财务人员、管理人员和审计人员了解预算的真实情况。
预算解释应该准确严谨、言简意赅、禁止使用语义模糊、含义暧昧的语言。
3、费用控制费用控制是园林预算的重要环节。
在预算编制的过程中，就应该根据各项费用的具体情况进行制定合理的控制措施。
同时，随着工程进展，需要根据实际情况和变化及时对预算中的费用进行调整。
三、技巧1、分级预算由于园林建设涉及的费用项比较多，为了编制更全面、详细的预算表，可以按照不同层次进行分级。
比如可以把预算表分为总预算、主要工程的预算和设备费用预算等。
2、善用历史数据园林建设具有不确定性，但过去的经验往往能够对今后的建设提供有利参考。
园林绿化工程预算学习资料
园林绿化工程预算学习资料园林绿化工程预算学习资料园林绿化工程预算是对园林绿化工程进行评估、分析和规划的过程。
预算的编制需要考虑许多因素，如设计、建设、维护和升级费用等。
本文将讨论园林绿化工程预算的学习资料。
园林绿化工程预算学习的主要内容包括以下几个方面。
1. 预算方法预算方法是指制定园林绿化工程预算的方法。
园林绿化工程预算的制定通常采用定额法和比较法。
其中，定额法是根据以往的经验和数据来制定预算，而比较法是根据其他类似项目的数据来进行预算。
学习园林绿化工程预算时，需要了解这些预算方法的特点和优缺点。
2. 预算材料预算材料包括图纸、施工方案、工程量清单、预算书等。
这些材料是制定园林绿化工程预算的基础。
学习园林绿化工程预算时，需要学会如何准确地获取、分析和归纳这些材料。
3. 预算程序预算程序是指对园林绿化工程进行预算的步骤和流程。
通常，预算程序包括确定预算的目的、搜集相关资料、制定预算计划、进行成本估算、编制预算报告和审批预算报告等。
学习园林绿化工程预算时，需要学会如何根据预算程序的要求进行操作。
4. 园林绿化工程预算的基本内容园林绿化工程预算的基本内容包括设计费、施工费、材料费、设备费、管理费、维修费等。
这些费用是制定预算的关键。
学习园林绿化工程预算时，需要了解这些费用的计算方法，并根据实际情况做出正确的估算。
5. 预算控制预算控制是指在园林绿化工程预算执行过程中对实际支出进行监督和管理，保证预算实现效益最大化的过程。
预算控制的重点是预算执行情况的监督和管理。
学习园林绿化工程预算时，需要了解如何对预算执行情况进行管控，从而避免费用支出超额或不足的情况。
园林绿化工程预算的学习资料可以从多个方面获取。
首先，可以通过学习相关的专业知识和技能，从而提高对园林绿化工程预算的理解和认识。
其次，可以参考各种专业书籍、学术文献、实践案例等相关资料，加深对预算方法、预算程序和预算控制等方面的了解。
最后，可以参与园林绿化工程预算的实践操作，从实践中总结经验并加以运用。
园林景观施工项目预算
园林景观施工项目预算项目背景：园林景观是一种结合了自然美与艺术美的设计与布局，旨在为人们提供一个休闲、娱乐和美化环境的场所。
园林景观项目的施工非常复杂，需要统筹考虑设计、土地改造、植被种植等多个方面。
因此，制定一个合理的项目预算是至关重要的，它可以确保项目的顺利实施，并且保证了质量与时间的控制。
预算内容：1. 项目概述本次园林景观施工项目的预算旨在确保项目的质量和顺利进行，同时控制项目成本。
本项目将包括如下工作：- 地面开挖与土地改造- 植被种植与园艺维护- 灯光与喷泉安装- 路径铺设与园区设施建设- 水电设备安装与维护2. 预算编制步骤2.1 需求分析在开始预算编制之前，我们需对整个园林景观施工项目的需求进行充分分析，包括各项工作的具体要求和数量，以便准确估计成本。
2.2 市场调研市场调研是为了了解当前市场上园林景观施工相关材料和劳动力的价格，并将其作为预算编制的参考依据。
2.3 成本估算基于需求分析和市场调研结果，对各项施工工作进行详细的成本估算，包括人工、材料、设备和外包等费用。
2.4 预算汇总与审核汇总各项成本估算，并排查其中可能存在的错误和疏漏，确保预算的准确性和完整性。
3. 持续优化预算由于园林景观施工项目往往涉及大量的工程量和不确定性因素，为了保证项目的顺利进行和质量控制，我们需要不断优化预算计划。
3.1 技术变更如果在项目实施过程中出现技术上的变更，我们需要进行相应的预算调整，以适应新的需求和材料。
3.2 成本分析在项目实施过程中，我们需要对各项成本进行实时监控和分析，及时发现超支或节省的地方，并据此对预算进行修订。
3.3 风险控制预算是对项目的风险进行控制的重要手段，我们需要对各项风险进行评估和应对策略的制定，并据此进行预算调整。
4. 预算执行与监控预算的执行和监控是确保项目顺利进行的关键环节，我们需要设立预算执行团队，并监控项目实施过程中的各项支出和进度，确保轨迹和计划相符。
绝！绝！绝！园林预算详解入门！
绝！绝！绝！园林预算详解入门！绿化结算主要有：绿化物料费用：包括植被、景观石、观赏用植物等，这是一块费用；人工费用：种植、养护都要人工的；园林维护：除草、防虫、杀菌的也需要费用的；绿化工程造价计算知识介绍（一）绿化工程造价计算有何规定随着我国改革开放的不断深入，为了将上海建设成为世界一流的金融、旅游、文化、购物城市，各级政府对改善生态环境，提高生活质量的问题日益重视，对园林绿化建设的投资逐年增加。
如何节约资金，合理计算绿化工程造价；成了大家十分关注的问题，为此，我们特设了这个专栏，目的是通过对绿化工程造价计算知识的宣传、介绍，使大家有个扼要的了解。
绿化工程造价计算，属于建设工程范畴，主管部门是上海市建设委员会。
从政府的管理目标上看，是规范工程造价计价方法，通过改革的手段，逐步培育和推动建设市场有序地向市场经济转换的任务。
从目前管理力度上看，对绿化建设工程中，一般的单位、家庭摆花、鲜插花以及盆栽艺术花卉等绿化市场，对国家投资影响不大，目前已采取了根据季节变化，供需双方随行就市的方法，由买卖双方自由定价。
各花卉市场定期发布的花卉行情价，供买卖双方成交时参考。
而对政府或企业投资的绿化种植工程，目前仍采取政府有关部门陆续发布一系列指导性的规定，标准，积极而又稳妥地逐步向市场经济方向发展。
绿化种植工程，从其苗木品种上看成百上千，从其外观上看千姿百态，从工程角度上看，施工地点、种植方法、施工季节……又各不相同。
绿化工程造价计算到底有没有规律?目前，有哪些标准、规定?有哪些计算方法?其实这些问题都是可以解决的。
1989年，建设部根据绿化种植工程的特点、规律，颁布了《仿古建筑及园林工程预算定额》，它对园林建筑和绿化种植工程造价的计价方法，作了详细而又明确的规定。
1993年，上海根据建设部的规定，编制了适用于上海地区的《园林建设工程预算定额》，目前仍在执行之中，随着时间的推移，又发布了一系列文件、规定，这些文件和定额，是目前上海地区绿化种植工程从投资框算、设计概算、合同预算、竣工结算重要的必不可少的依据。
