陶瓷破碎原料的选择共88页文档
无机材料工艺学--陶瓷2-原料
3、粘土的颗粒组成：粘土中不同大小颗粒的体积百分比含量。
◆ 粘土的颗粒组成与其工艺性能密切相关： <1um的细颗粒愈 多，则可塑性愈强，干燥收缩大，干后强度高， 烧结温度低。 另外，片状颗粒比杆状颗粒接触面积大，塑性大，强度高。
绪言
第一章 陶瓷原料
◆ 原料选择的基本要求
质量达标（并非越纯越好）； 储量要大（原料来源稳定）； 价格合理； 性能稳定（对原料的最基本要求）； 运输方便。
◆ 原料选择原则：
● 原料的组成应能保证产品的质量性能要求； ● 原料的工艺性能应能满足生产加工过程的工艺要求。
2019/11/25
1
硅灰石
第一章 陶瓷原料
◆ 原料选择的重要性
● 陶瓷制品的性能由坯体显微结构决定，而坯体显微结 构则由原料的种类和加工工艺决定。
使用性能
Performance
加工工艺
Processing
物化性能
Property
2019/11/25
河南省组精织品课结程构——/成陶瓷分工艺原理
2
Structure/Composition
三、粘土的工艺性质
1.可塑性 ● 影响可塑性大小的因素
1. 矿物组成； 2. 颗粒组成（细度）及颗粒形状； 3. 阳离子交换容量； 4. 分散介质的含量及种类（润湿能力及
表面张力）。
● 改善粘土可塑性的途径
1. 淘洗除杂；
2. 风化处理；
3. 坯料陈腐和真空练泥处理；
4. 加入适量塑化剂。
2019/11/25
◆ 可塑性的产生机理

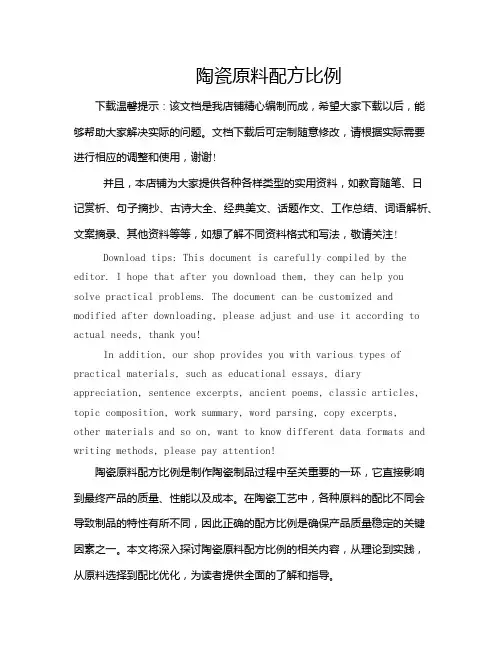

陶瓷原料配方比例
陶瓷原料配方比例下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!陶瓷原料配方比例是制作陶瓷制品过程中至关重要的一环，它直接影响到最终产品的质量、性能以及成本。

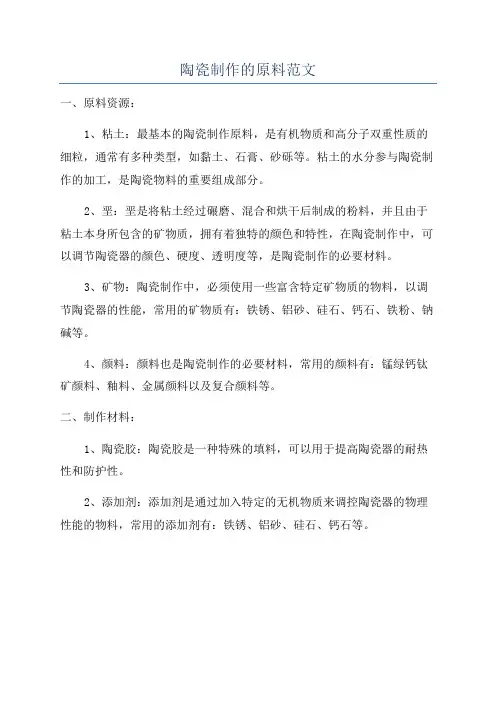

陶瓷制作的原料范文
陶瓷制作的原料范文
一、原料资源：
1、粘土：最基本的陶瓷制作原料，是有机物质和高分子双重性质的细粒，通常有多种类型，如黏土、石膏、砂砾等。
粘土的水分参与陶瓷制作的加工，是陶瓷物料的重要组成部分。
2、垩：垩是将粘土经过碾磨、混合和烘干后制成的粉料，并且由于粘土本身所包含的矿物质，拥有着独特的颜色和特性，在陶瓷制作中，可以调节陶瓷器的颜色、硬度、透明度等，是陶瓷制作的必要材料。
3、矿物：陶瓷制作中，必须使用一些富含特定矿物质的物料，以调节陶瓷器的性能，常用的矿物质有：铁锈、铝砂、硅石、钙石、铁粉、钠碱等。
4、颜料：颜料也是陶瓷制作的必要材料，常用的颜料有：锰绿钙钛矿颜料、釉料、金属颜料以及复合颜料等。
二、制作材料：
1、陶瓷胶：陶瓷胶是一种特殊的填料，可以用于提高陶瓷器的耐热性和防护性。
2、添加剂：添加剂是通过加入特定的无机物质来调控陶瓷器的物理性能的物料，常用的添加剂有：铁锈、铝砂、硅石、钙石等。
陶瓷粉体制备ppt课件.ppt
1100－1200℃
NbC
Nb+炭黑
H2，CO, CnHm
1400－1500℃
真空
1200－1300℃
Nb2O5+炭黑
H2，CO, CnHm
1900－2000℃
真空
1600－1700℃
TaC
Ta+炭黑
H2，CO, CnHm
1400－1600℃
真空
1200－300℃
Ta2O5+炭黑
为了克服直接沉淀的缺点，改变沉淀剂的加入方式，使得溶液本身缓慢反应产生沉淀剂，常用的有尿素： （NH2）2CO+3H2O→2NH4OH+CO2 (70℃) NH4OH在溶液中形成后立即被消耗，尿素继续分解平衡，可用来制备铁、铝、锡、镓、锆等的氧化物。
铝粉和B2O3粉料在刚玉罐中球磨混合1h，经真空干燥后，压坯，置入充满氩气的反应器中，进行燃烧合成。反应器内压力可在500Pa～0.1Mpa之间调节，用钨丝通电点火。热电偶插入试样心部测温。球磨后得到粉料。
Al2O3
AlB12
自蔓延法有以下优点： 1、工艺简单 2、消耗外部能量少 3、可在真空或者控制气氛下进行，得到高纯产品 4、材料烧成与合成可同时完成
900℃5h
1300℃2h
先进陶瓷粉料的制备
固相法制备粉料
可以获得高纯的Al2O3， 粒度小于1μm
用于碳化硅生产的阿奇逊电炉 (a)炉役开始前；(b)炉役结束后
分步反应： SiO2＋C → SiO（气）＋CO SiO＋2C → SiC＋CO SiO＋C → Si（气）＋CO Si＋C → SiC
先进陶瓷粉料的制备
A(S)+B(S)→C(S)+D(g)
陶艺的原料制作工具和设备分解.pptx
圆、平、锯齿四种，按用选分类有塑、按、刮、雕、挖削六种．雕塑刀的使用是根据
)
具体情况和使用者的习惯而定的。(图117A、图117B)
图117A 雕塑刀
第21页/共37页
图117B 各种工具
第二节 陶艺的制作工具
八、切割丝和钢丝弓 切割丝和钢丝弓是泥料加工和陶艺塑造过程中很重要的工具之一。用于切割泥块
图124A 各种金属氧化物
第8页/共37页
第一节 陶艺的泥料
图124B 在泥料中加入金属氧化物
图124C 糅合后的各种色泥
第9页/共37页
第一节 陶艺的泥料
(2) 质感的调整：在陶艺创作中除表现形式感和色彩效果外，很重要的一点就是 作品的质感，它是陶艺作品非常重要的表现形式。质感的调整主要用两种方法来完成。
(2) 普瓷泥：烧制后有一定透光性，收缩比在l6％左右，敲击声清脆，坯体较 薄．表面可施各种色釉，断面呈石状或贝壳状，颗粒细，气孔小，结构致密，烧成 温度1280℃左右。
(3) 细瓷泥：烧制后透光性好，收缩比在l4％左右，敲击声非常清脆，可制作非 常薄的坯体，表面可施各种色釉，断面呈石状或贝壳状，颗粒很细，气孔很小，结 构非常致密，烧成温度1330℃左右。
第10页/共37页
第一节 陶艺的泥料
图125B 在泥料中加入熟粉料
图125A 泥料与熟粉料
图125C 加入熟粉料的泥料糅合后的剖面与原 第11页/共泥3料7页的对比
第一节 陶艺的泥料
图126B 在泥料中加入木屑
图126A 泥料和木屑
第12页/共37页
图126C 加入木屑的泥料糅合 后的剖面与原泥料的对比
图111A 轱辘车
第15页/共37页
图111B 电动拉坯机
《陶瓷原料的处理》幻灯片课件
1.1 原料的精选
❖ 物理方法
▪（1）分级法： • 水簸、水力旋流、风选、筛选、淘洗 —— 除去原料中 的粗粒杂质，更好的控制原料的颗粒组成。 • 原理：利用矿物颗粒直径或密度差别来进行。 • 主要装置：碓打、水簸淘洗、水力旋流器、筛分。
11
12
13
14
溪水长流，青山作伴 小鸟鸣啾，白鹭翻飞 微风习习，日夜欢歌。。。。。
陶瓷原料加工
—— “土”与“火”的艺术—— 主讲人：吴任平 教授
1
内容
❖1. 原料的预处理 ❖2.原料的粉碎 ❖3.加工方法与设备
2
高岭土原矿
3
4
高岭土原矿
5
高岭土原矿——桃红泥
6
石英与长石
7
8
1.原料的预处理
▪ 1.1 原料的精选 ▪ 1.2 原料的预烧
9
1.1 原料的精选
变成FeCl3 除去。
•（2) 溶解法：用酸或其它试剂 Fe
溶盐水洗除
去。
21
1.2 原料的预烧
❖ 预烧的目的
▪改变物理性能 ▪改变结晶的形态
22
1.2 原料的预烧
❖ 预烧的目的 ▪ 改变物性
• 滑石：具有片状结构，成型时易造成泥料分层及颗粒定 向排列，引起制品变形及开裂，应进行预烧（在 1300~1450℃生成偏硅酸镁），破坏片状结构。 • 石英：质地坚硬，粉碎困难，573℃晶型转变产生体积效 应。先预烧，再急冷，使内部产生应力变脆，提高粉磨效 率。 • 可塑粘土：预烧，减少坯体收缩 700~900℃，熟料。 • ZnO ：减少缩釉 1250℃。
有流动性的。 特点 无粉尘飞扬，排料畅通，但成品大
多需要脱水。
34
陶瓷工艺学原料
黏土的可塑性主要取决于其所含黏土矿物的结构与性能。 黏土矿物主要是一些含水铝硅酸盐矿物，其晶体结构是由硅氧四面体组成 的[Si4O10]4- 层和由铝氧八面体组成的[AlO(OH)2 ] 层相互以顶角连接起来的 层状结构，这种层状结构在很大程度上决定了各种黏土矿物的性能。 除可塑性外，黏土通常还具有较高的耐火度、良好的吸水性、膨胀性和吸 附性。
生产陶瓷产品的成本结构中，原料部分占8%~10%。原料是陶 瓷工业的基础，原料的质量是影响坯釉料工艺性能、生产工艺 控制及产品性能的一个重要因素。研究和掌握各类原料的性能 和作用，对我们制订理想的配方，合理使用原料及确定适当的 生产工艺流程都有重要的意义。
第4页/共117页
1.1 黏土类原料
黏土（clay）是一种颜色多样、细分散的多种含水铝硅酸盐矿物 的混合体，其矿物粒径一般小于2 µm，主要由黏土矿物以及其它 一些杂质矿物组成。
高岭村
第11页/共117页
2. 热液蚀变型 高温岩浆冷凝结晶后，残余岩浆中含有大量的挥发分及水，温 度进一步降低时，水分则以液态存在，但其中溶有大量其它化 合物。当这种热液（水）作用于母岩时，会形成黏土矿床，这 就称为热液蚀变型黏土矿，如苏州阳山土。
3. 沉积型黏土矿床 风化了的黏土矿物借雨水或风力的搬运作用搬离原母岩后， 在低洼的地方沉积而成的矿床，称为二次黏土（也称沉积黏 土或次生黏土），如南安康垅，清远源潭。
第9页/共117页
粘土的分类
• 按成因分类 1.原生粘土：一次粘土，母岩风化后在原地留下来的粘土，产生的可
溶性盐被水带走，因此质地较纯，耐火度高，颗粒较粗，可塑性差； 2.次生粘土：二次粘土、沉积粘土，由河水或风力将风化产生的粘土
常用陶瓷原料及特性
第32页，共121页。
1、石英原料的性质
1)化学性质
石英的化学成份随其所含的杂质而异 。脉石英和石英岩中SiO2的含量很高 （约97～99％），而石英砂中SiO2含 量较低。
第24页，共121页。
2)粘土的触变性
粘土泥浆或泥团受到振动或搅拌时， 粘度会降低而流动性增加，静置后逐 渐恢复原状。
此外，泥料在放置一段时间后，在维 持原有水分的情况下也会出现变稠和 固化现象。这种性质统称为粘土的触 变性。
第25页，共121页。
在陶瓷生产中，希望泥料有一定触变 性。但是，触变性过大，泥浆在管道 中不利输送，注浆成型后易变形，坯 料触变性过小时生坯强度不够，影响 脱模与修坯。
第20页，共121页。
iii)伊利石类
伊利石是常见的一种水云母类硅酸盐 矿物，它的晶体结构式是K2 (Al，Fe 。Mg)4 (Si,Al8O(OH)2n·H2O，化学式为 (K2O·3Al2O3·6SiO2·2H2O)·nH2O。
第21页，共121页。
3、粘土的工艺性质
粘土的矿物组成、化学成份和晶体结构 决定了粘土的性质。
粘土中Al2O3含量高，如在35%以上
，说明坯体难以烧结，同时也降低粘土 的可塑性。
第7页，共121页。
v）碳酸盐及硫酸盐
方解石（CaCO3）、菱镁矿(MgCO3)， 石 膏 (CaSO4·2H2O) 、 明 矾 石 (K2SO4·Al2 (SO4) 3·6H2O)及可溶性硫酸 盐K2SO4、Na2SO4等。
接影响到粘土的可塑性，坯体的干燥收缩 、孔隙度和强度，以及烧成收缩和烧结性 等。因此颗粒尺寸对粘土的工艺性能有很 大影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
