第6讲 文字、图案填充
合集下载

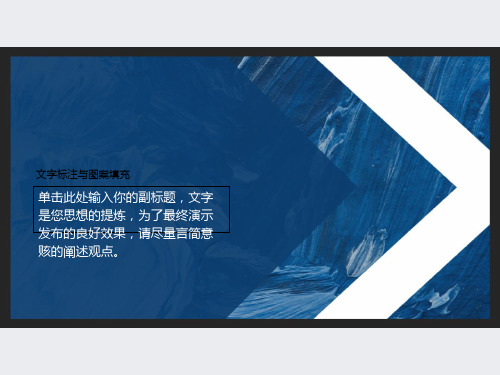

文字标注与图案填充
themegallery
编辑标注文字
❖若在“选择注释对象或 [放弃(U)]:”提示下 选择多行文字标注，则系统将打开多行文字 输入框，用户可重新修改多行文字的内容， 以及更改文字格式等。
themegallery
调整标注文字的整体比例
❖使用scaletext命令可以更改一个或多个文 字对象（如文字、多行文字和属性）的比例， 可以指定相对比例因子或绝对文字高度，或 者调整选定文字的比例以匹配现有文字的高 度。每个文字对象使用同一个比例因子设置 比例，并且保持当前的位置。该命令在调整 建筑图形的文字标注或调整因版本原因替换 字体后形成的字体特性改变时特别有用。
❖ 选择[格式][文字样式]菜单命令。 ❖单击“样式”工具栏中的 按钮。 ❖ 在命令行中执行style命令。
themegallery
新建文字标注样式
❖ 执行style命令后，系统将打开 “文字样式”对话框，在 该对话框中即可对文字样式的各个参数进行设定。
❖ 接下来将详细介绍通过该对话框创建文字样式及设定参数 的操作方法。
❖ 常用特殊符号的代码及表现形式如下表所示。
themegallery
在标注文字中插入特殊符号 ❖ 特殊字符的输入及其含义
themegallery
在标注文字中插入特殊符号
❖ 若要在单行文字标注中插入特殊符号，可以输入该特殊 符号的代码形式；若要在多行文字标注中插入特殊符号， 可在相应的位置单击鼠标右键，在弹出的快捷菜单中选择 “符号”命令，再在子菜单中选择要插入的特殊符号即可。 当然，也可直接在多行文字标注中输入特殊符号的代码形 式。
❖ 选择[格式][文字样式]菜单命令，在打开的“文 字样式”对话框的“样式名”下拉列表框中选择 要置为当前的文字样式，然后单击“确定”按钮 即可。
编辑标注文字
❖若在“选择注释对象或 [放弃(U)]:”提示下 选择多行文字标注，则系统将打开多行文字 输入框，用户可重新修改多行文字的内容， 以及更改文字格式等。
themegallery
调整标注文字的整体比例
❖使用scaletext命令可以更改一个或多个文 字对象（如文字、多行文字和属性）的比例， 可以指定相对比例因子或绝对文字高度，或 者调整选定文字的比例以匹配现有文字的高 度。每个文字对象使用同一个比例因子设置 比例，并且保持当前的位置。该命令在调整 建筑图形的文字标注或调整因版本原因替换 字体后形成的字体特性改变时特别有用。
❖ 选择[格式][文字样式]菜单命令。 ❖单击“样式”工具栏中的 按钮。 ❖ 在命令行中执行style命令。
themegallery
新建文字标注样式
❖ 执行style命令后，系统将打开 “文字样式”对话框，在 该对话框中即可对文字样式的各个参数进行设定。
❖ 接下来将详细介绍通过该对话框创建文字样式及设定参数 的操作方法。
❖ 常用特殊符号的代码及表现形式如下表所示。
themegallery
在标注文字中插入特殊符号 ❖ 特殊字符的输入及其含义
themegallery
在标注文字中插入特殊符号
❖ 若要在单行文字标注中插入特殊符号，可以输入该特殊 符号的代码形式；若要在多行文字标注中插入特殊符号， 可在相应的位置单击鼠标右键，在弹出的快捷菜单中选择 “符号”命令，再在子菜单中选择要插入的特殊符号即可。 当然，也可直接在多行文字标注中输入特殊符号的代码形 式。
❖ 选择[格式][文字样式]菜单命令，在打开的“文 字样式”对话框的“样式名”下拉列表框中选择 要置为当前的文字样式，然后单击“确定”按钮 即可。

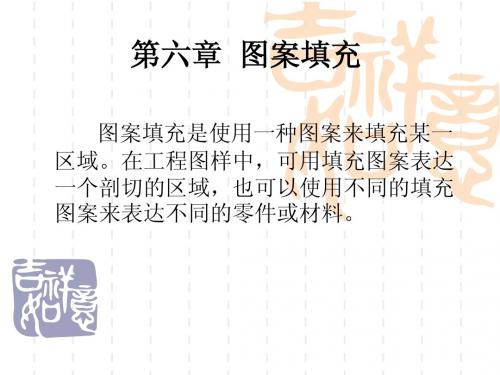

第6章__图案填充
(a) 图案样式编辑前
(b) 图案样式编辑后
图6-10 编辑填充图案
（1）激活命令后，命令行提示“选择图 案填充”对象，此时选择如图6-10a所示 的剖面线，弹出“图案填充编辑”对话框。 （2）修改该对话框中的参数设置，将 “角度”改变为90，将“比例”改变为1.5， 单击“确定”按钮，剖面图案改变如图610b所示。 注意：在要修改的填充图案上双击鼠标， 也将弹出“图案填充编辑”对话框，此时 可对填充的图案进行修改。
6.3 习题 1. 用“绘图”及“图案填充”命令，绘制图611所示图形。
图6-11
2．绘制如图6-12 a所示图形，图中圆的直径为 ∅30；使用“编辑图案填充”命令，编辑图6-12 a填 充图案，结果如图6-12 b所示。
图6-12编辑图案填充
3．“图案填充和渐变色”对话框的内容 1）“图案填充”选项卡，如图6-2所示。 各选项区的功能如下： （1）“类型和图案”选项区 ① “类型”：提供三种图案类型，预定义、用户 定义、自定义。预定义是用AutoCAD标准图案文件 （ACAD.pat和ACADISO.pat文件）中的图案填充。 用户定义是用户临时定义简单的填充图案。自定义 是表示使用用户定制的图案文件中的图案。 ② “图案”：选择填充图案的样式。单击 按 钮可弹出“填充图案选项板”对话框，如图6-3所示， 其中有“ANSI”、“ISO”、“其他预定义”和“自 定义”四个选项卡，可
(b)“外部” 图6-8 孤岛的三种填充效果
(c)“忽略”
（1）“普通”方式：从外部向里填充图案，如 遇到内部孤岛，则断开填充直到碰到下一个内部 孤岛时才再次填充。 （2）“外部”方式：只在最外层区域内进行图 案填充。图6-7 展开的“图案填充和渐变色”对 话框 （3）“忽略”方式：忽略边界内的对象，在整 个区域内进行图案填充。
第6章 图案填充与文本注写幻灯片
6.2 创 建 文 字
6.2.1 文字样式的定义 文字样式主要用于定义文字的字体、高度、宽度比例及倾斜角度等项目，此外，可以 设计出颠倒、反向或垂直的文本。在AutoCAD系统中，默认的文字样式为“Standard”。 若需要改变，则可以根据各种不同风格的文字来定义新的文字样式，从而控制注写文 本的外观。 6.2.2 创建单行文字 在工程设计图中对指定点进行文字标注。单行文字可以由字母、单词或完整的句子组 成。 6.2.3 创建多行文字 在指定的边界内创建一行或多行文字及文字段落，系统将多行文字视为一个整体对象。 6.2.4 插入外部文字 在AutoCAD系统中，除了可以直接创建文字对象外，还可以在设计图形中插入使用其 他的字处理程序创建的ASCII或RTF文本文件。系统提供多行文字编辑器的输入文字功 能、拖放功能以及复制、粘贴功能等三种不同的方法插入外部的文字。 6.2.5 编辑文字 已经写好的文字可以进行修改内容、改变文字大小和对正方式等编辑。单行文字和多 行文字的修改过程基本相同，只是单行文字不能使用explode命令来分解，而该命令可 以将多行文字变为单行文字对象。 6.2.6 查找与替换文字 可以在单行文字、多行文字、块的属性、尺寸标注中的文字以及表格文字、超链接说 明和超链接文字中进行查找和替换操作。查找和替换功能既可以定位模型空间中的文 字，也可以定位图形中任何一个布局中的文字，还可以缩小查找范围在一个指定的选 择集中查找。如果正在处理一个部分打开的图形，则该命令只考虑当前打开的这一部 分图形。
6.3 创建表格对象
6.3.1 表格样式的设置
表格样式主要用于定义表格的外观，控制表格中的字体、颜
色和文本的高度、行距等特性。在创建表格时，可以使用系 统默认的表格样式，也可以自定义表格样式。 6.3.2 表格的创建 在设计图形中插入表格并进行修改。 选择【绘图】下拉菜单中的【表格】命令，或者直接在命令 行中输入“table”命令，系统将弹出【插入表格】对话框。 6.3.3 表格的修改 对已经创建的表格及
机械技术制图AutoCAD课件第八章图案填充和文字注释
图8-1-12
图8-1-13
图8-1-14
图8-1-15
B．边界的查看、删除和重新创建 a.边界的查看。刚打开“图案填充和渐变色”对话框时，“边界”区的 “查看选择集”按钮呈灰色，即不能用。当选定边界后，“查看选择集” 按钮能够使用，点击后会看到边界以虚线显示，按回车键回到对话框。 b.删除边界。如图8-1-15(a)有一圆环，如果想对大圆内全部对象进行 填充得到(c)图，选择边界时若点击小圆内部，只能对小圆填充；点击 小圆与大圆之间，只能填充圆环。用删除边界的方法在点击小圆与大圆 之间后回到对话框，点击“删除边界”按钮，对话框消失，可看到大圆、 小圆都虚线显示，说明边界已选定。鼠标选择小圆，小圆变实线，如图 8-1-15(b),小圆已从边界集中剔除。填充后如(c)图。 c.重新创建图案填充的边界。当执行了图案填充操作之后，若发现填充 的区域错误，可以重新指定填充的边界，取消错误的边界。 (a) 绘制图8-1-16(a)，现要将上半圆的填充改为下半圆填充。 (b) 选择菜单命令“修改→对象→图案填充”，命令行提示:“选择图 案填充对象”。在视图中点击填充的图案，打开“图案填充编辑”对话 框，此时的删除边界”和“重新创建边界”按钮均可用。
(f) ISO笔宽：根据所选的笔宽确定与ISO有关的填充图案的比例。该 项只有在填充图案类型为“预定义”并选择了ISO填充图案时才有效。 c.边界区（是两个选项卡的共用区）： (a)“添加：拾取点”按钮：用选点的方式定义填充边界。单击该按 钮，对话框暂时消失，系统返回绘图屏幕，并在命令行提示：“拾取 内部点或[选择对象(S)/删除边界(B)]：”，此时用户在希望填充的 区域内任意确定一点，AutoCAD会自动确定包围该点的封闭填充边界， 且这些边界以虚线显示，如果不能形成一封闭的填充边界，AutoCAD 会给出图8-1-1(b)所示的提示信息。 (b)“添加：选择对象”按钮：这也是一种定义填充边界的方法，所 选取的图形必须是一个封闭的图形，否则无法达到预想的填充效果。 单击该按钮，对话框暂时消失，系统返回绘图屏幕，并在命令行显示： “选择对象或[拾取内部点(k)/删除边界（B）]：”，用户可以根据 需要选取构成填充区域的边界。同样，被选择的边界也会以虚线显示。
CAD制图——图案填充与文字输入
%%o
文字上划线ห้องสมุดไป่ตู้
6多行文字 下拉菜单：绘图/多行文字 工具栏：
多行文字
命令：mtext
指定对角点 指定高度 对正
行距：行距值，倍数+x：字符高度的1.66倍 旋转 样式 宽度
7多行文字编辑器
堆叠
堆叠：堆叠字符(^,/,#)
符号
8修改文字对象
下拉菜单：修改/对象/文字/编辑 工具栏：
4单行文字输入 下拉菜单：绘图/文字/单行文字 工具栏：
单行文字
命令：TEXT或DTEXT
4.1指定文字的起点
4.2对正
对齐：所写文字均匀分布于两个端点之间 调整：指定高度后，均匀分布于两点之间 中心：指定基线中心点位置，指定高度输入文字 中间：指定文字的中间点文字，输入文字 右：指定点作为基线右端点，文字按该右下角对 正排列 左中 左上 右上 中上 正中 其他选项 右中
命令：ddedit
9使用外部文字
使用“粘贴”命令输入文字
使用“选择性粘贴”命令输入文字
孤岛检测方式：填充
射线法
渐变色
单色 双色 居中 角度 渐变图案
1.2.3其他选项
拾取点 选择对象 删除孤岛 查看选择集 继承特性 双向 组合 预览
1.3编辑图案填充
2工具选项板
输入方式： 下拉菜单： 工具/工具选项板 工具栏：
工具选项板
命令：TOOLPLETTES 快捷键：CTRL+3
功能： 图形的快速填充 简单块的插入
3文字样式
方法： 下拉菜单：格式/文字样式 工具栏：
文字样式
命令：Style
创建新文字样式

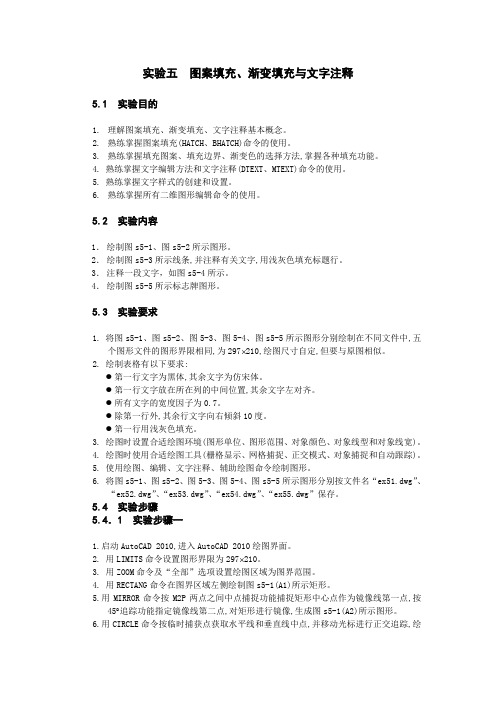

实验五 图案填充、渐变填充与文字注释
实验五图案填充、渐变填充与文字注释5.1 实验目的1.理解图案填充、渐变填充、文字注释基本概念。
2.熟练掌握图案填充(HATCH、BHATCH)命令的使用。
3.熟练掌握填充图案、填充边界、渐变色的选择方法,掌握各种填充功能。
4.熟练掌握文字编辑方法和文字注释(DTEXT、MTEXT)命令的使用。
5.熟练掌握文字样式的创建和设置。
6.熟练掌握所有二维图形编辑命令的使用。
5.2 实验内容1．绘制图s5-1、图s5-2所示图形。
2．绘制图s5-3所示线条,并注释有关文字,用浅灰色填充标题行。
3．注释一段文字，如图s5-4所示。
4．绘制图s5-5所示标志牌图形。
5.3 实验要求1. 将图s5-1、图s5-2、图5-3、图5-4、图s5-5所示图形分别绘制在不同文件中,五个图形文件的图形界限相同,为297⨯210,绘图尺寸自定,但要与原图相似。
2. 绘制表格有以下要求:●第一行文字为黑体,其余文字为仿宋体。
●第一行文字放在所在列的中间位置,其余文字左对齐。
●所有文字的宽度因子为0.7。
●除第一行外,其余行文字向右倾斜10度。
●第一行用浅灰色填充。
3. 绘图时设置合适绘图环境(图形单位、图形范围、对象颜色、对象线型和对象线宽)。
4. 绘图时使用合适绘图工具(栅格显示、网格捕捉、正交模式、对象捕捉和自动跟踪)。
5. 使用绘图、编辑、文字注释、辅助绘图命令绘制图形。
6. 将图s5-1、图s5-2、图5-3、图5-4、图s5-5所示图形分别按文件名“ex51.dwg”、“ex52.dwg”、“ex53.dwg”、“ex54.dwg”、“ex55.dwg”保存。
5.4 实验步骤5.4．1 实验步骤一1.启动AutoCAD 2010,进入AutoCAD 2010绘图界面。
2. 用LIMITS命令设置图形界限为297⨯210。
3. 用ZOOM命令及“全部”选项设置绘图区域为图界范围。
4. 用RECTANG命令在图界区域左侧绘制图s5-1(A1)所示矩形。
CAD教学课件第六讲 文字、面域、图案填充
第六讲
文字、面域、图案填充
知识点
文字 面域 图案填充 绘制填充图形
一、文字
在CAD制图中，是机械制图与工程制图等绘图中不可缺少的部分
例：机械工程图中的技术要求，装配说明，加工要求，以后工程制图中的材料 说明，施工要求等 1、创建文字样式
① Style/st
② 格式/文字样式
2、单行文字
① ② ③
方法: 修改/实体编辑 实体编辑工具栏 3、从面域中提取数据：工具/查询 4、面域着色：视图/着色/平面着色 着色工具栏:平面着色
三、图案填充
1、创建图案填充 方法：
① ② ① ② ③
Bhatch/bh/h 绘图/图案填充 普通：由外到内，奇数层填充，偶数层不填充 外部：由外到内，仅限填充第一层 忽略：忽略边界，全部填充
2、填充方式（高级选项卡中）
3、保留边界:(可应用于面积的查询) 对象类型：多段线、面域 4、继承特性（类似于word中的格式刷）
四、绘制填充图形
1、圆环（dount/do）
拖动夹点只能改变其形状，而不能改变其大小
2、绘制宽线(Trace) 3、绘制二维填充图形
① ②
Solid/so 绘图/曲面/二维填充
%%P
%%C
标注正负工差（±）符号
标注直径（Ф ）符号
5、特殊字符的输入
在多行文字窗口右击/符号/其它 ② 上标（）：如m2^，选中文本2^，单击文字格式工具栏上的 ③ 下标：如m^1，选中文本，单击文字格式工具栏上的 a ④ 分数：如3/4，选中文本，单击文字格式工具栏上的
①
a b
a b
6、编辑文字 ① 编辑单行文字
① Text/dt
② 绘图/文字/单行文字
文字、面域、图案填充
知识点
文字 面域 图案填充 绘制填充图形
一、文字
在CAD制图中，是机械制图与工程制图等绘图中不可缺少的部分
例：机械工程图中的技术要求，装配说明，加工要求，以后工程制图中的材料 说明，施工要求等 1、创建文字样式
① Style/st
② 格式/文字样式
2、单行文字
① ② ③
方法: 修改/实体编辑 实体编辑工具栏 3、从面域中提取数据：工具/查询 4、面域着色：视图/着色/平面着色 着色工具栏:平面着色
三、图案填充
1、创建图案填充 方法：
① ② ① ② ③
Bhatch/bh/h 绘图/图案填充 普通：由外到内，奇数层填充，偶数层不填充 外部：由外到内，仅限填充第一层 忽略：忽略边界，全部填充
2、填充方式（高级选项卡中）
3、保留边界:(可应用于面积的查询) 对象类型：多段线、面域 4、继承特性（类似于word中的格式刷）
四、绘制填充图形
1、圆环（dount/do）
拖动夹点只能改变其形状，而不能改变其大小
2、绘制宽线(Trace) 3、绘制二维填充图形
① ②
Solid/so 绘图/曲面/二维填充
%%P
%%C
标注正负工差（±）符号
标注直径（Ф ）符号
5、特殊字符的输入
在多行文字窗口右击/符号/其它 ② 上标（）：如m2^，选中文本2^，单击文字格式工具栏上的 ③ 下标：如m^1，选中文本，单击文字格式工具栏上的 a ④ 分数：如3/4，选中文本，单击文字格式工具栏上的
①
a b
a b
6、编辑文字 ① 编辑单行文字
① Text/dt
② 绘图/文字/单行文字
第04章 文字与图案填充
□
4.5.3 完善经纬网
1. 完善步骤： ➢ 打开原文件。 ➢ 新建TNT2.5文字样式。 ➢ 依次标注经纬网图四周文字。 ➢ 向图形中添加指北针。 ➢ 向图形中添加标题栏。 ➢ 修剪局部成图。
2. 注意事项： ➢ 新罗马字体为Times NewRomam字体。 ➢ 经纬网四周数字的对齐方式。 ➢ 添加的指北针应与实际方向一致。 ➢ 添加完标题后应将多余的线条进行修剪。 ➢ 应注意实时存盘。
□
4.3.2 图案填充（Hatch）
1. 命令调用方式 ➢ 【绘图】→【图案填充】
2. 命令应用 ➢ 把需要填充图案的范围最大化显示在当前？ ➢ 发出命令。 ➢ 选择图案类型。 ➢ 拾取点。 ➢ 预览并确定。
□
4.3.3 填充图案的选择
填充图案的选择应注意： ➢ 在图案的边界处选取图案。 ➢ 尽量用交叉窗口选取图案。 ➢ 选择多个对象，然后在对象特性中将多余 的对象滤掉。
➢ ➢ ➢ ➢ ➢ ➢
□
4.3.1 概述
在实际绘图和设计中，经常需要在一定的区域 用规定的图案加以填充。AutoCAD提供了具有丰富 图案填充文件和使用方便的填充命令。
所用的图案可以很简单，如表示煤层的纯黑或 灰黑色的颜色填充，或是其它的剖面线填充等， AutoCAD还允许用户自定义图案填充文件，并提供 了编辑和修改图案的方法。
➢ ➢ ➢
□
4.4.1 创建表格
1. 命令调方式 ➢ 【绘图】→【表格】
2. 命令应用 打开【插入表格】对话框 ➢ 【表格样式设置】 。 ➢ 【插入方式】 。 ➢ 【列和行设置】 。
□
4.4.2 修改表格
1. 修改表格或单元格的宽或高。 2. 修改单元格的内容。
□
CAD文字和图案填充
在“高级”选项卡上选定孤岛检测方式
选择在选定边界内的对象，以确保按照当 前“孤岛检测样式”（在“高级”选项卡 上设置）填充这些对象。
3. 删除孤岛 对于在一个边界包围的区域内又定义了另一个 边界，若直接对其填充，将只对两个边界之间 的区域进行填充，而留下填充边界内的封闭区 域(称作孤岛)不进行填充
孤岛检测方法 ：控制如何创建边界定义 填 充： 创建边界时将孤岛作为边界的一部分 射线法：创建的边界不包含孤岛部分
10. 渐变色
对图形区域进行渐变填充 单色：选择一种单色 双色：定义两种颜色 居中：所选颜色将以居中的方式渐变 角度：控制形成渐变的方向
6.2.2创建填充边界
填充边界 形成封闭区域的任意对象的组合.
6.1.2. 创建单行文字
1.功能：注写不需要使用多种字体的简短内容。 每行文字都是一个独立对象，可以对其重新定位、 调整格式或进行其他修改等操作
2.调用 • 工具栏：文字→“单行文字”按钮 • 菜单： 绘图(D) → 文字（X） → 单行文字（S） • 命令行：dtext
显示以下提示： 当前文字样式：“Standard” 文字高度：2.500 指定文字的起点或[对正(J)／样式(S)]： 指定文字的起点： 默认项，它用来确定文字行基线的起始位置。 指定高度：(键入文字高度值) 指定文字的旋转角度：(键入文字的旋转角度值) 输入文字：使用熟悉的输入法来键入需要的文字
第6章 文字和图案填充
6.1 文字标注
• 使用文字可标明图形的各个部分 • 给图形添加必要的注解
特殊字符
１. %%c ２. %%d ３. %%p ４． %%o ５． %%u
Ф ° ± 文字上划线开关 文字下划线开关
6.1.1. 文字样式
选择在选定边界内的对象，以确保按照当 前“孤岛检测样式”（在“高级”选项卡 上设置）填充这些对象。
3. 删除孤岛 对于在一个边界包围的区域内又定义了另一个 边界，若直接对其填充，将只对两个边界之间 的区域进行填充，而留下填充边界内的封闭区 域(称作孤岛)不进行填充
孤岛检测方法 ：控制如何创建边界定义 填 充： 创建边界时将孤岛作为边界的一部分 射线法：创建的边界不包含孤岛部分
10. 渐变色
对图形区域进行渐变填充 单色：选择一种单色 双色：定义两种颜色 居中：所选颜色将以居中的方式渐变 角度：控制形成渐变的方向
6.2.2创建填充边界
填充边界 形成封闭区域的任意对象的组合.
6.1.2. 创建单行文字
1.功能：注写不需要使用多种字体的简短内容。 每行文字都是一个独立对象，可以对其重新定位、 调整格式或进行其他修改等操作
2.调用 • 工具栏：文字→“单行文字”按钮 • 菜单： 绘图(D) → 文字（X） → 单行文字（S） • 命令行：dtext
显示以下提示： 当前文字样式：“Standard” 文字高度：2.500 指定文字的起点或[对正(J)／样式(S)]： 指定文字的起点： 默认项，它用来确定文字行基线的起始位置。 指定高度：(键入文字高度值) 指定文字的旋转角度：(键入文字的旋转角度值) 输入文字：使用熟悉的输入法来键入需要的文字
第6章 文字和图案填充
6.1 文字标注
• 使用文字可标明图形的各个部分 • 给图形添加必要的注解
特殊字符
１. %%c ２. %%d ３. %%p ４． %%o ５． %%u
Ф ° ± 文字上划线开关 文字下划线开关
6.1.1. 文字样式
PPT实用技巧-如何在PPT中制作彩色填充字
推荐保存为png格式文本用图片填充选择要填充文字右击设置文字效果格式文本填充图片或纹理填充点击文件选择图片1png小贴士
制作
在PPT中 的彩色填充字
分享者：@谷月K /kukmoon
这种效果在PPT里是如何制作的？
文本填充：文本可以用图片填充
解析：文本用倾斜色块填充
倾斜色块：多个平行四边形，组合，另存为图片
1
输入文字
潮出彩
插入矩形→输入文字→调整字体字号→取消矩形填充和边框
小贴士： 使用矩形，因为矩形默认文字居中而且丌会随字号改变大小。 选择笔画粗而且丌同笔画粗细差别小的字体。如微软雅黑粗体。
2
绘制色块
潮出彩
绘制若干个并排的平行四边形→取消边框→填充颜色→组合→ 调整组合后的色块大小使之略超过文字的大小
5
适当调整
钩选“将图片平铺为纹理”→把“对齐方式”设为“居中”。 小贴士： 适当调整偏移量、缩放比例、镜像类型，会得到更炫的效果
6
我们可以拓展一下
制作方法： 在底图上写上各种文Fra bibliotek，另存为图片，用它填充“霾”字
适用于PowerPoint 2007/2010/2013
分享者：@谷月K #一个爱PPT的伪娘# /kukmoon
小贴士：
一定要调整组合后的色块大小，便于后续步骤的填充
3
色块另存为图片
右击色块→另存为图片，假定图片文件名为“图片1.PNG”
小贴士：
推荐保存为PNG格式
4
文本用图片填充
选择要填充文字→右击→设置文字效果格式→文本填充→图片 或纹理填充→点击“文件”→选择“图片1.PNG”
小贴士： 一定要先选择文字，选择哪些文字，就填充哪些文字
制作
在PPT中 的彩色填充字
分享者：@谷月K /kukmoon
这种效果在PPT里是如何制作的？
文本填充：文本可以用图片填充
解析：文本用倾斜色块填充
倾斜色块：多个平行四边形，组合，另存为图片
1
输入文字
潮出彩
插入矩形→输入文字→调整字体字号→取消矩形填充和边框
小贴士： 使用矩形，因为矩形默认文字居中而且丌会随字号改变大小。 选择笔画粗而且丌同笔画粗细差别小的字体。如微软雅黑粗体。
2
绘制色块
潮出彩
绘制若干个并排的平行四边形→取消边框→填充颜色→组合→ 调整组合后的色块大小使之略超过文字的大小
5
适当调整
钩选“将图片平铺为纹理”→把“对齐方式”设为“居中”。 小贴士： 适当调整偏移量、缩放比例、镜像类型，会得到更炫的效果
6
我们可以拓展一下
制作方法： 在底图上写上各种文Fra bibliotek，另存为图片，用它填充“霾”字
适用于PowerPoint 2007/2010/2013
分享者：@谷月K #一个爱PPT的伪娘# /kukmoon
小贴士：
一定要调整组合后的色块大小，便于后续步骤的填充
3
色块另存为图片
右击色块→另存为图片，假定图片文件名为“图片1.PNG”
小贴士：
推荐保存为PNG格式
4
文本用图片填充
选择要填充文字→右击→设置文字效果格式→文本填充→图片 或纹理填充→点击“文件”→选择“图片1.PNG”
小贴士： 一定要先选择文字，选择哪些文字，就填充哪些文字
