模板施工方案
工地模板工程专项施工方案(3篇)

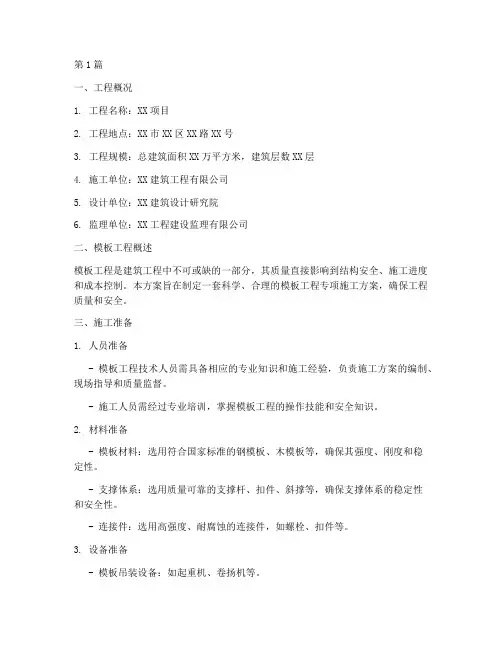

第1篇一、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积XX万平方米，建筑层数XX层4. 施工单位：XX建筑工程有限公司5. 设计单位：XX建筑设计研究院6. 监理单位：XX工程建设监理有限公司二、模板工程概述模板工程是建筑工程中不可或缺的一部分，其质量直接影响到结构安全、施工进度和成本控制。
本方案旨在制定一套科学、合理的模板工程专项施工方案，确保工程质量和安全。
三、施工准备1. 人员准备- 模板工程技术人员需具备相应的专业知识和施工经验，负责施工方案的编制、现场指导和质量监督。
- 施工人员需经过专业培训，掌握模板工程的操作技能和安全知识。
2. 材料准备- 模板材料：选用符合国家标准的钢模板、木模板等，确保其强度、刚度和稳定性。
- 支撑体系：选用质量可靠的支撑杆、扣件、斜撑等，确保支撑体系的稳定性和安全性。
- 连接件：选用高强度、耐腐蚀的连接件，如螺栓、扣件等。
3. 设备准备- 模板吊装设备：如起重机、卷扬机等。
- 钻孔设备：如电钻、气钻等。
- 测量仪器：如水准仪、全站仪等。
4. 施工方案编制- 根据工程特点和施工要求，编制详细的模板工程专项施工方案，明确施工工艺、质量标准和安全措施。
四、施工工艺1. 模板设计- 根据结构设计图纸和施工要求，进行模板设计，确保模板的尺寸、形状和结构合理。
- 模板设计需考虑模板的强度、刚度和稳定性，以及施工过程中的变形和误差。
2. 模板制作- 模板制作应严格按照设计图纸和施工要求进行，确保模板的尺寸和形状准确。
- 模板表面应平整、光滑，无裂缝、翘曲等缺陷。
3. 支撑体系搭设- 根据模板设计和施工要求，搭设支撑体系，确保其稳定性和安全性。
- 支撑体系应与模板牢固连接，防止因支撑体系失稳导致模板变形或坍塌。
4. 模板安装- 模板安装应按照施工顺序进行，确保模板的定位准确、连接牢固。
- 安装过程中应检查模板的垂直度和水平度，确保其符合设计要求。
模板工程施工方案(图文并茂)
10 模板工程施工方案
10.1 模板及支撑体系选型
10.2 木模施工方案
10.2.1 木模施工流程
10.2.2 木模施工工艺及技术措施
10.3 铝模施工方案
10.3.1 铝模施工流程
10.3.2 铝模施工工艺及技术措施
序号工序
斜撑安
梁模安
顶板安
操作要点
墙模板安装完毕后，安装斜向支撑，斜支
撑一端固定在背楞上，另一端用膨胀螺栓
固定在楼板上，以保证墙柱垂直度在浇筑
混凝土时不会偏移。
墙模板初步调整完毕
后，再安装墙顶边模，为准备下一步的安
装作好准备。
梁模板安装按照先底模后侧模的顺序安
装，安装时先把底模在地面拼接完毕，然
后底模整体安装，两边通过转角模固定在
墙模板上，安装底模板的同时安装梁底支
撑，销钉尽量从上往下插入以防止浇筑时
销钉销片脱落，造成爆模或影响浇筑效
果，待底模和支撑安装完毕后再安装侧
模，然后调节底模的水平，中间位置支撑
适当设置预拱高度。
在所有墙身模板调整完毕后，开始安装楼
面龙骨。
楼面模板的安装沿墙边平行逐件
安装，先用销子临时固定，最后再统一打
紧销子。
安装完毕后，用水平仪测定其整
体的安装标高，调整达到满足平整及标高
方可进行下一步的施工。
做法展示
10.4 高支模工程方案
10.4.1 施工方法
高大支模拆除
模板侧模拆除时，砼强度能保证其表面及楞角不因拆除模板受损坏，方可拆除。
板及梁底模板拆除必须在达到规范要求的强度后由专业施工员提出申请经项目总工签发意见，并报现场监理工程师。
模板施工方案(3篇)

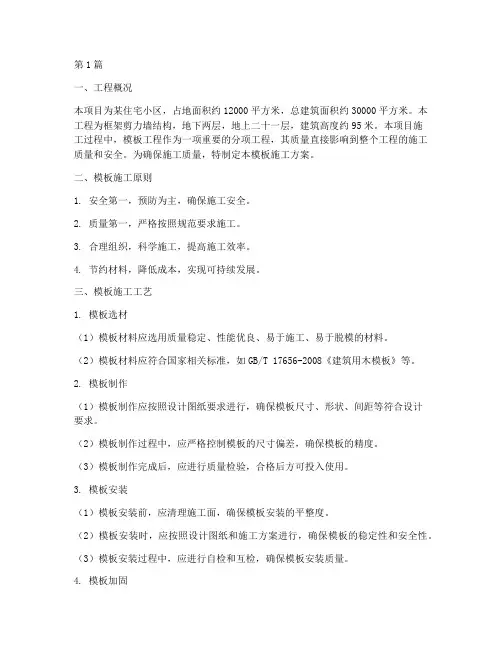

第1篇一、工程概况本项目为某住宅小区，占地面积约12000平方米，总建筑面积约30000平方米。
本工程为框架剪力墙结构，地下两层，地上二十一层，建筑高度约95米。
本项目施工过程中，模板工程作为一项重要的分项工程，其质量直接影响到整个工程的施工质量和安全。
为确保施工质量，特制定本模板施工方案。
二、模板施工原则1. 安全第一，预防为主，确保施工安全。
2. 质量第一，严格按照规范要求施工。
3. 合理组织，科学施工，提高施工效率。
4. 节约材料，降低成本，实现可持续发展。
三、模板施工工艺1. 模板选材（1）模板材料应选用质量稳定、性能优良、易于施工、易于脱模的材料。
（2）模板材料应符合国家相关标准，如GB/T 17656-2008《建筑用木模板》等。
2. 模板制作（1）模板制作应按照设计图纸要求进行，确保模板尺寸、形状、间距等符合设计要求。
（2）模板制作过程中，应严格控制模板的尺寸偏差，确保模板的精度。
（3）模板制作完成后，应进行质量检验，合格后方可投入使用。
3. 模板安装（1）模板安装前，应清理施工面，确保模板安装的平整度。
（2）模板安装时，应按照设计图纸和施工方案进行，确保模板的稳定性和安全性。
（3）模板安装过程中，应进行自检和互检，确保模板安装质量。
4. 模板加固（1）模板加固应选用合适的加固材料，如钢管、木方等。
（2）模板加固应按照设计要求进行，确保模板的稳定性和安全性。
（3）模板加固过程中，应严格控制加固材料的间距和角度，确保加固效果。
5. 模板拆除（1）模板拆除应按照设计要求和施工方案进行，确保模板拆除的安全性和准确性。
（2）模板拆除过程中，应先拆除加固材料，再拆除模板。
（3）模板拆除后，应及时清理施工现场，确保施工环境的整洁。
四、模板施工质量控制1. 材料质量控制（1）模板材料应符合国家相关标准，确保材料质量。
（2）模板材料进场前，应进行抽样检验，合格后方可投入使用。
2. 施工过程质量控制（1）模板制作、安装、加固等施工过程，应严格按照施工方案进行，确保施工质量。
模板工程施工方案与技术措施

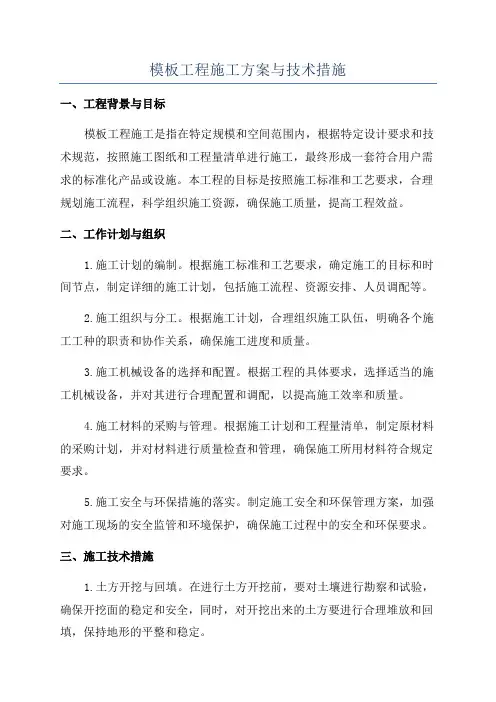

模板工程施工方案与技术措施一、工程背景与目标模板工程施工是指在特定规模和空间范围内，根据特定设计要求和技术规范，按照施工图纸和工程量清单进行施工，最终形成一套符合用户需求的标准化产品或设施。
本工程的目标是按照施工标准和工艺要求，合理规划施工流程，科学组织施工资源，确保施工质量，提高工程效益。
二、工作计划与组织1.施工计划的编制。
根据施工标准和工艺要求，确定施工的目标和时间节点，制定详细的施工计划，包括施工流程、资源安排、人员调配等。
2.施工组织与分工。
根据施工计划，合理组织施工队伍，明确各个施工工种的职责和协作关系，确保施工进度和质量。
3.施工机械设备的选择和配置。
根据工程的具体要求，选择适当的施工机械设备，并对其进行合理配置和调配，以提高施工效率和质量。
4.施工材料的采购与管理。
根据施工计划和工程量清单，制定原材料的采购计划，并对材料进行质量检查和管理，确保施工所用材料符合规定要求。
5.施工安全与环保措施的落实。
制定施工安全和环保管理方案，加强对施工现场的安全监管和环境保护，确保施工过程中的安全和环保要求。
三、施工技术措施1.土方开挖与回填。
在进行土方开挖前，要对土壤进行勘察和试验，确保开挖面的稳定和安全，同时，对开挖出来的土方要进行合理堆放和回填，保持地形的平整和稳定。
2.基础施工。
根据设计要求和工艺规范，进行基础的浇筑和施工，包括地基处理、基坑开挖、基础混凝土浇筑等。
在施工过程中，要进行质量控制和安全监管，确保基础的稳定和承载力。
3.结构施工。
根据设计要求和施工图纸，进行结构的安装和施工，包括钢结构的焊接和安装、混凝土构件的浇筑和养护等。
在施工过程中，要加强质量检查和施工监管，确保结构的强度和稳定性。
4.安装与调试。
根据提供的设备材料和施工图纸，进行设备的安装和调试工作，包括管道的连接和阀门的调试等。
在安装和调试过程中，要进行合格性检查和试运行，确保设备的正常运行和使用。
5.装饰与收尾。
根据施工图纸和设计要求，进行装饰工程的施工和收尾工作，包括墙面的贴砖和涂料、天花板的吊装和粉刷等。
建筑模板工程施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区建设项目，总建筑面积约10万平方米，包括多层住宅、商业配套等。
本次施工方案针对建筑模板工程进行详细规划，确保施工质量和安全。
二、施工准备1. 施工人员：组织具备丰富经验和技能的施工队伍，包括模板工、钢筋工、混凝土工等。
2. 施工材料：根据设计要求，采购符合国家标准的模板材料，如钢模板、木模板、竹模板等。
3. 施工机械：配置足够的施工机械，如切割机、卷扬机、泵车等。
4. 施工现场：对施工现场进行平整、清理，确保施工环境整洁、安全。
三、施工工艺流程1. 模板设计：根据建筑设计图纸，进行模板设计，确保模板尺寸、形状、强度满足施工要求。
2. 模板制作：按照设计图纸和施工要求，制作模板，并进行质量检查。
3. 模板安装：按照施工顺序，依次进行模板安装，确保模板位置准确、牢固。
4. 模板加固：对模板进行加固，防止因混凝土浇筑过程中产生的振动、冲击等原因导致模板变形、移位。
5. 钢筋绑扎：在模板安装完成后，进行钢筋绑扎，确保钢筋位置、间距、保护层厚度符合设计要求。
6. 混凝土浇筑：在模板加固、钢筋绑扎完成后，进行混凝土浇筑，确保混凝土质量。
7. 模板拆除：混凝土强度达到设计要求后，按照拆除顺序，依次拆除模板，确保拆除过程中模板、钢筋等不受损坏。
四、施工质量控制1. 模板材料：选用符合国家标准的模板材料，确保模板强度、刚度、稳定性。
2. 模板制作：严格按照设计图纸和施工要求制作模板，确保模板尺寸、形状、强度满足施工要求。
3. 模板安装：按照施工顺序，依次进行模板安装，确保模板位置准确、牢固。
4. 模板加固：对模板进行加固，防止因混凝土浇筑过程中产生的振动、冲击等原因导致模板变形、移位。
5. 钢筋绑扎：确保钢筋位置、间距、保护层厚度符合设计要求。
6. 混凝土浇筑：确保混凝土质量，严格按照施工规范进行浇筑。
五、施工安全措施1. 施工人员：对施工人员进行安全教育培训，提高安全意识。
2. 施工现场：设置安全警示标志，确保施工环境安全。
工程施工方案模板5篇

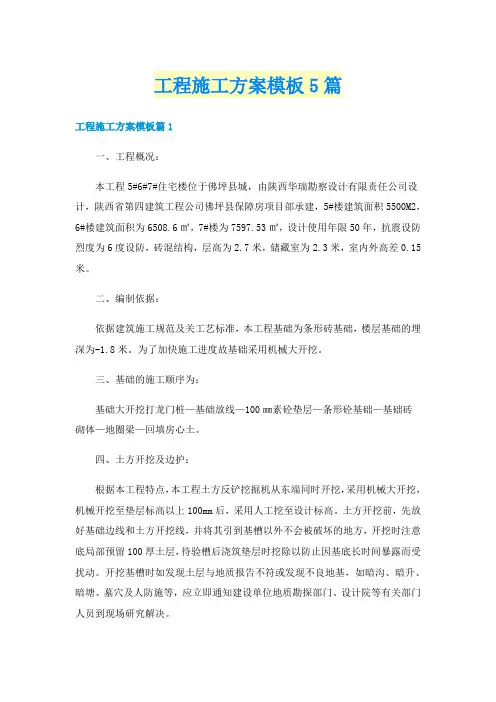

工程施工方案模板5篇工程施工方案模板篇1一、工程概况：本工程5#6#7#住宅楼位于佛坪县城，由陕西华瑞勘察设计有限责任公司设计，陕西省第四建筑工程公司佛坪县保障房项目部承建，5#楼建筑面积5500M2，6#楼建筑面积为6508.6㎡，7#楼为7597.53㎡，设计使用年限50年，抗震设防烈度为6度设防，砖混结构，层高为2.7米，储藏室为2.3米，室内外高差0.15米。
二、编制依据：依据建筑施工规范及关工艺标准，本工程基础为条形砖基础，楼层基础的埋深为-1.8米。
为了加快施工进度故基础采用机械大开挖。
三、基础的施工顺序为：基础大开挖打龙门桩—基础放线—100㎜素砼垫层—条形砼基础—基础砖砌体—地圈梁—回填房心土。
四、土方开挖及边护：根据本工程特点，本工程土方反铲挖掘机从东端同时开挖，采用机械大开挖，机械开挖至垫层标高以上100mm后，采用人工挖至设计标高。
土方开挖前，先放好基础边线和土方开挖线，并将其引到基槽以外不会被破坏的地方，开挖时注意底局部预留100厚土层，待验槽后浇筑垫层时挖除以防止因基底长时间暴露而受扰动。
开挖基槽时如发现土层与地质报告不符或发现不良地基，如暗沟、暗升、暗塘、墓穴及人防施等，应立即通知建设单位地质勘探部门、设计院等有关部门人员到现场研究解决。
土方开挖时，施工测量人员严格控制标高，严禁超挖。
土方工程采用大开挖，自然放坡，放坡系数取1：0.33。
五、基础垫层及条基砼施工1、浇捣C10砼垫层时，按每个台班留置试块3组，做试块时请监理公司人员旁边监督，并进行标准养护。
2、在垫层浇筑前要对基槽土方进行修整，应用竹签对基槽的标高进行标识。
先用竹签订在基槽的中，然后用水准尺对其进行测定标高。
在素砼浇筑过程中，将以这些竹签的顶为基准，进行总体标高测定。
在砼具体施工时，测量员应对全程进行控制施工。
由远而近，并不得在同一处连续布料，应在2米范围类水平移动布料，且垂直于浇筑，振动棒插入间距一般为400mm左右，振捣时间一般为15~30S，并且在20~30min后对其进行二次复振。
模板专项施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX项目2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积约XX万平方米，地上XX层，地下XX层4. 施工单位：XX建设集团有限公司5. 施工周期：XX个月二、模板专项施工方案编制依据1. 国家及地方有关模板工程的相关规范、标准和规定2. 工程设计文件、施工图纸及施工组织设计3. 施工现场实际情况及施工条件4. 施工单位的技术能力和资源条件三、模板体系选用原则1. 模板体系应满足工程结构形式、施工进度和施工质量的要求。
2. 模板体系应具有良好的稳定性、可重复性和便于施工操作的特点。
3. 模板体系应经济合理，降低施工成本。
4. 模板体系应符合国家及地方有关模板工程的相关规范、标准和规定。
四、模板体系选用及配置1. 模板体系选用（1）模板材料：采用钢模板、木模板、竹模板等，根据工程实际情况及施工要求选择。
（2）模板连接件：采用螺栓、销钉、扣件等连接件，确保模板连接牢固。
（3）模板支撑系统：采用钢管、木方、竹片等支撑材料，确保模板体系的稳定性。
2. 模板配置（1）模板数量：根据工程结构尺寸、施工进度和施工要求，合理配置模板数量。
（2）模板尺寸：根据工程结构尺寸、施工要求及模板材料特性，合理确定模板尺寸。
（3）模板连接方式：采用螺栓、销钉、扣件等连接方式，确保模板连接牢固。
五、模板施工工艺1. 模板施工准备（1）模板材料进场验收：对模板材料进行验收，确保其质量符合要求。
（2）模板施工方案编制：根据工程实际情况及施工要求，编制模板施工方案。
（3）模板施工人员培训：对模板施工人员进行技术培训，确保其掌握模板施工技能。
2. 模板安装工艺（1）模板定位：根据施工图纸及施工要求，确定模板位置。
（2）模板支撑：根据模板位置，设置模板支撑系统，确保模板稳定性。
（3）模板连接：采用螺栓、销钉、扣件等连接方式，确保模板连接牢固。
（4）模板校正：对模板进行校正，确保模板平整、垂直。
模板工程的施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX项目模板工程2. 工程地点：XX市XX区XX街道3. 工程规模：建筑面积约XX万平方米4. 工程类型：住宅、商业综合体5. 施工单位：XX建筑有限公司6. 设计单位：XX建筑设计研究院二、施工依据1. 《建筑工程施工质量验收统一标准》（GB 50300-2013）2. 《混凝土结构工程施工质量验收规范》（GB 50204-2015）3. 《建筑模板安全技术规范》（JGJ162-2008）4. 设计图纸及施工图纸5. 相关法律法规及地方标准三、施工组织1. 施工单位应成立模板工程施工组织机构，明确施工项目负责人、技术负责人、质量负责人等。
2. 施工单位应编制模板工程施工方案，经审批后方可实施。
3. 施工单位应建立健全施工现场管理制度，确保施工安全、质量、进度、文明施工。
四、施工准备1. 材料准备（1）模板材料：应符合设计要求，质量合格，表面平整，尺寸准确，无变形、裂缝、蜂窝、麻面等缺陷。
（2）支撑材料：应符合设计要求，质量合格，强度、刚度、稳定性满足施工要求。
（3）连接件：应符合设计要求，质量合格，连接牢固、可靠。
2. 工具准备（1）模板安装、拆除工具：如撬棍、扳手、锤子等。
（2）测量工具：如水准仪、经纬仪、全站仪等。
（3）其他工具：如切割机、电焊机、喷浆机等。
3. 人员准备（1）模板工程施工人员应具备相应的施工技能和安全生产知识。
（2）施工人员应经过岗前培训，熟悉施工方案、技术规范、操作规程等。
（3）施工人员应持证上岗，确保施工质量。
五、施工工艺1. 模板安装（1）根据设计图纸和施工图纸，进行模板放样，确定模板位置、尺寸、间距等。
（2）按照放样结果，进行模板拼装，确保拼装后的模板尺寸准确、平整。
（3）模板拼装完成后，进行支撑系统安装，确保支撑系统稳定、可靠。
（4）检查模板及支撑系统，确保无变形、裂缝、蜂窝、麻面等缺陷。
2. 模板拆除（1）根据设计图纸和施工图纸，确定模板拆除顺序、时间、方法等。
模板工程专项施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区建设项目，总建筑面积约15万平方米，共分为A、B、C三个标段。
本次施工方案针对A标段进行编制，主要包括地下室、一层至三层主体结构及屋面等部位的模板工程。
二、施工组织设计1.施工队伍本工程模板施工队伍由具有丰富施工经验的施工人员组成，施工人员需经过专业培训，具备相应的施工技能。
2.施工设备模板施工所需设备包括：钢管、扣件、模板、脚手架、吊车、卷扬机、切割机、电焊机等。
3.施工进度计划根据工程进度要求，模板施工计划分为以下几个阶段：（1）前期准备阶段：完成施工图纸的审核、施工方案编制、材料采购、人员培训等。
（2）施工准备阶段：完成施工场地平整、施工道路、水电接入等基础设施的建设。
（3）模板安装阶段：按照施工图纸和施工方案进行模板安装。
（4）模板拆除阶段：按照拆除顺序和注意事项进行模板拆除。
（5）施工收尾阶段：完成模板拆除后的清理、检查、验收等工作。
三、施工工艺及技术要求1.模板材料模板材料应选用符合国家标准的优质材料，如：竹胶板、钢板、木模板等。
2.模板设计模板设计应满足施工要求，包括模板尺寸、支撑系统、加固措施等。
3.模板安装（1）模板安装前，应检查模板的尺寸、质量、平整度等是否符合要求。
（2）模板安装时，应确保模板与墙体、柱子等结构物的连接牢固。
（3）模板安装过程中，应保持模板的垂直度和水平度。
（4）模板安装完成后，应进行验收，确保模板安装质量。
4.模板加固（1）模板加固应选用符合国家标准的材料，如：钢管、扣件、钢筋等。
（2）模板加固应根据模板设计要求进行，确保模板在施工过程中的稳定性和安全性。
（3）模板加固应牢固可靠，不得出现松动、变形等现象。
5.模板拆除（1）模板拆除前，应检查模板的连接件、支撑系统等是否完好。
（2）模板拆除应按照拆除顺序进行，先拆除支撑系统，再拆除模板。
（3）模板拆除过程中，应注意安全，防止模板掉落伤人。
6.施工注意事项（1）施工过程中，应加强施工现场的管理，确保施工安全。
常用施工方案模板(3篇)
第1篇一、概述1.1 项目背景简要介绍项目的基本情况，包括项目名称、项目地点、项目规模、项目业主等。
1.2 项目目标明确项目的总体目标，包括质量目标、进度目标、成本目标、安全目标等。
1.3 施工范围详细列出施工的具体范围，包括施工内容、施工区域、施工部位等。
1.4 施工依据列出施工方案编制依据的相关规范、标准、图纸等。
二、施工组织设计2.1 施工组织架构明确施工组织架构，包括项目经理、项目副经理、技术负责人、施工员、质量员、安全员等岗位设置及职责。
2.2 施工人员配备详细列出施工人员配置，包括各类专业工种的人数、技术职称等。
2.3 施工机械配置列出施工所需的各类机械设备的型号、数量、性能参数等。
2.4 施工材料配置列出施工所需的各类材料名称、规格、数量、产地等。
2.5 施工工艺流程详细描述施工工艺流程，包括施工准备、施工阶段、施工收尾等。
三、施工方法及工艺3.1 施工方法针对不同施工内容，详细说明施工方法，如土方工程、基础工程、主体结构工程、装饰装修工程等。
3.2 施工工艺详细描述各施工工艺的具体步骤、技术要求、质量控制点等。
3.3 施工质量控制制定质量控制措施，包括原材料质量控制、施工过程质量控制、成品保护等。
3.4 施工进度控制制定施工进度计划，明确各施工阶段的起止时间、关键节点等。
四、安全文明施工4.1 安全生产管理制定安全生产管理制度，包括安全生产责任制、安全教育培训、安全检查等。
4.2 安全防护措施列出施工现场的安全防护措施，如防护栏杆、安全网、警示标志等。
4.3 环境保护措施制定环境保护措施，包括噪声控制、废水处理、固体废弃物处理等。
4.4 文明施工措施制定文明施工措施，包括施工现场管理、文明施工教育、施工现场整洁等。
五、质量保证措施5.1 质量管理体系建立质量管理体系，明确质量目标、质量职责、质量控制点等。
5.2 质量检查制度制定质量检查制度，包括原材料检查、施工过程检查、成品检查等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一梁模板与支撑架计算1上部框架梁模板基本参数1.1本工程梁截面形式众多，现以最大截面700×1400mm的梁为例进行计算。
1.2梁截面宽度B=700mm，高度H=1400mm，高度方向对拉螺栓2道，对拉螺栓直径12mm，对拉螺栓在垂直于梁截面方向距离600mm。
1.3梁模板背楞使用的方木截面50×100×2000mm，梁模板截面侧面方木距离300mm。
1.4梁底模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
1.5梁侧模面板厚度h=18mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
2梁模板荷载标准值计算✍模板自重= 0.34kN/m2；✍钢筋自重= 1.5kN/m3；✍混凝土自重= 25.0kN/m3；✍施工荷载标准值= 2.5kN/m2。
✍强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中 —— 混凝土的重力密度，取25.0kN/m 3；t —— 新浇混凝土的初凝时间，可按实测确定，当无资料时按200/(T+15)，T 取15，则t=5.714h ；T —— 混凝土的入模温度，取20℃；V —— 混凝土的浇筑速度，取2.5m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.2m ；1—— 外加剂影响修正系数，取1.2； 2—— 混凝土坍落度影响修正系数，取0.85。
根据公式计算的新浇混凝土侧压力标准值 F1=30.0kN/m 2实际计算中采用新浇混凝土侧压力标准值 F1=30.0kN/m 2取两者中的最小值进行计算，即F1=30KN/m 2倾倒混凝土时产生的荷载标准值 F2= 4.0kN/m 2。
3 梁底模板木楞计算梁底木枋的计算包含在脚手架梁底支撑计算中。
4梁模板侧模计算 4.1 梁侧模板按照三跨连续梁计算，计算简图如下 300 300 30049.92kN/mA B梁侧模板计算简图4.2 抗弯强度计算抗弯强度计算公式要求： f = M/W < [f]其中 f —— 梁侧模板的抗弯强度计算值(N/mm2)；M —— 计算的最大弯矩 (kN ·m)；q ——作用在梁侧模板的均布荷载(N/mm)；q=(1.2×30.00+1.4×4.00)×1.40=49.920N/mm 最大弯矩计算公式如下：M=-0.10×49.920×0.3002=-0.449kN·mf=0.361×106/54000.0=6.693N/mm2结论：梁侧模面板抗弯计算强度小于15.00N/mm2,满足要求!4.3抗剪计算最大剪力的计算公式如下:Q = 0.7ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力Q=0.7×49.920×0.300=10.483kN截面抗剪强度计算值T=3×8986/(2×1200×18)=0.728N/mm2截面抗剪强度设计值[T]=1.40N/mm2结论：面板的抗剪强度计算满足要求!4.4挠度计算✍最大挠度计算公式如下:其中q = 30.0×1.40=42.0N/mm✍三跨连续梁均布荷载作用下的最大挠度v = 0.677×42.000×300.04/(100×6000.00×583200.1)=0.658mm梁侧模板的挠度计算值：v = 0.658mm小于[v] = 300/250,满足要求!5穿梁螺栓计算✍计算公式:N < [N] = fA其中N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积(mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；✍穿梁螺栓承受最大拉力N=(1.2×30.00+1.4×4.00)×1.40×0.70/4=10.192kN穿梁螺栓直径为12mm；穿梁螺栓有效直径为9.9mm；穿梁螺栓有效面积为A=76.000mm2；穿梁螺栓最大容许拉力值为[N]=12.920kN；穿梁螺栓承受拉力最大值为N=12.048kN；穿梁螺栓的布置间距为侧龙骨的计算间距600mm；每个截面布置4 道穿梁螺栓。
穿梁螺栓强度满足要求!6梁模板支撑脚手架的计算支撑条件采用钢管脚手架形式,参见楼板模板支架计算内容。
二 6.5m高楼板模板钢管扣件支架计算模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
楼板模板满堂支架以最大层高H=6.5米为例计算，立杆的纵距b=0.70米，立杆的横距l=0.70米，立杆的步距h=1.60米,采用的钢管类型为48×3.5标准钢管，其他层高楼层满堂架力杆纵、横距可适当调整，但不得超过0.8m。
楼板支撑架立面简图楼板支撑架荷载计算单元1模板面板计算1.1面板为受弯结构,需要验算其抗弯强度和刚度,模板面板按照三跨连续梁计算。
静荷载标准值q1 = 25.000×0.200×0.700+0.350×0.700=3.745kN/m活荷载标准值q2 = (2.000+1.000)×0.700=2.100kN/1.2面板的截面惯性矩I和截面抵抗矩W分别为:W =70.00×1.80×1.80/6.5 = 34.89cm3；I = 70.00×1.80×1.80×1.80/12 = 34.02cm4；1.3抗弯强度计算f = M / W < [f]其中f —面板的抗弯强度计算值(N/mm2)；M —面板的最大弯距(N·mm)；W —面板的净截面抵抗矩；[f] —面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中q —荷载设计值(kN/m)；经计算得到M=0.100×(1.2×3.745+1.4×2.100)×0.300×0.300=0.067 kN·m经计算得到面板抗弯强度计算值f=0.067×1000×1000/34890=1.920N/mm2结论：面板的抗弯强度验算f < [f],满足要求!1.4抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.60×(1.2×3.745+1.4×2.10)×0.30=1.338kN截面抗剪强度计算值T=3×1961.0/(2×700.0×18.0)=0.159N/mm2截面抗剪强度设计值[T]=1.40N/mm2结论：抗剪强度验算T < [T]，满足要求!1.5挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×3.745×3004/(100×6000×340200)=0.101mm结论：面板的最大挠度小于300.0/250,满足要求!2模板支撑方木的计算方木按照均布荷载下三跨连续梁计算。
