楼宇自控(BA)系统功能说明及各系统接口要求
楼宇自动化功能描述及接口说明

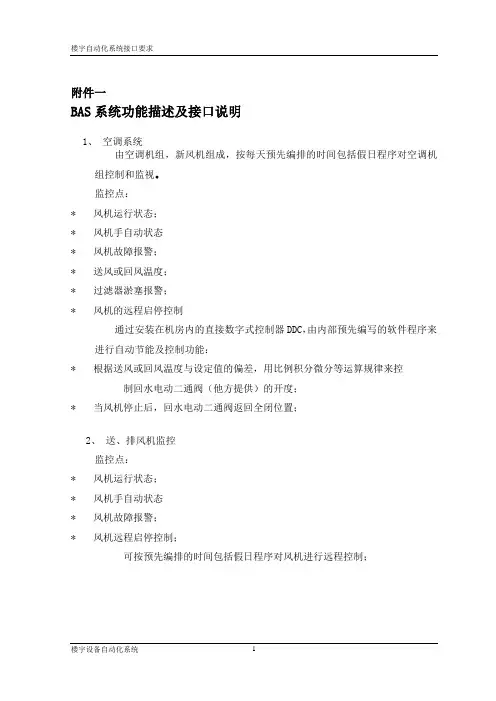

附件一BAS系统功能描述及接口说明1、空调系统由空调机组，新风机组成，按每天预先编排的时间包括假日程序对空调机组控制和监视。
监控点：*风机运行状态；*风机手自动状态*风机故障报警；*送风或回风温度；*过滤器淤塞报警；*风机的远程启停控制通过安装在机房内的直接数字式控制器DDC，由内部预先编写的软件程序来进行自动节能及控制功能：*根据送风或回风温度与设定值的偏差，用比例积分微分等运算规律来控制回水电动二通阀（他方提供）的开度；*当风机停止后，回水电动二通阀返回全闭位置；2、送、排风机监控监控点：*风机运行状态；*风机手自动状态*风机故障报警；*风机远程启停控制；可按预先编排的时间包括假日程序对风机进行远程控制；3、冷冻系统冷冻系统的监控包括冷冻水系统，冷却水系统，冷却塔系统，集水器和分水器，膨胀水箱的监控，主要监控点如下：*冷冻机运行状态及启停控制；*冷冻机故障报警；*冷冻供回水总管温度、压力*冷冻水回水流量；*冷冻水水流指示；*冷冻水泵运行状态及启停控制；*冷冻水泵故障报警；*冷冻水泵手自动状态*冷却水泵运行状态及启停控制；*冷却水泵故障报警；*冷却水泵手自动状态*冷却塔风机运行状态及启停控制；*冷却塔风机故障报警；*冷却塔风机手自动状态*冷却水水流指示；*冷冻水水流指示；*膨胀水箱液位监测及报警；*冷冻机、冷冻水泵、冷却水泵、冷却塔运行时间累积；通过安装在冷冻机房内的直接数字式控制器DDC按内部预先编写的软件程序来控制冷冻机启停的台数和相关设备的群控：*通过量度冷冻水的供／回水温度和回水流量，计算出空调系统的冷负荷；*根据实际冷负荷来决定冷冻机的启停台数组合，以达到最佳的节能状态；*根据预先编排的时间表，按“迟开机早关机”原则控制冷冻机组的启停以达到节能的目的；*当一台冷冻水泵/冷却水泵发生故障时，备用泵会自动投入运行；*各联动设备的启停程序包括一个可调整的延迟时间功能，以配合冷冻系统内各装置的特性；*度量冷冻水系统供/回水总管的压差，控制其旁通阀的开度，以维持其要求的压差；*各设备的启停联动顺序为：启动：冷冻水泵→冷却水泵→冷却塔风机→冷动机停止：冷冻机→冷冻水泵→冷却水泵→冷却塔风机4、热交换站系统：由热交换器、热水泵组成。
楼宇自控系统与第三方设备的接口要求(范本)
xxxxxx项目楼宇自控系统与第三方设备的接口要求1 楼宇自控系统对普通送排风机的动力箱接口要求楼宇自控系统控制对单台送排风机的动力箱中，应给楼宇自控系统提供如下接口：1、运行状态: 要求为无源干触点常开信号，即停止时为开路，运行时为闭和的信号；2、故障状态: 要求为无源干触点常开信号，即：正常时为开路，故障报警时为闭和的信号；3、手/自动状态: 要求为无源干触点常开信号，即：手动（本地）及停止模式时为开路，自动（远程）模式时为闭和的信号；4、启停控制点:每个机电设备的启停控制点为一个，即：我方给予闭和信号设备即刻运行，撤除该闭和信号设备即刻停止，无须自锁、互锁回路5、动力箱中应给楼宇自控系统提供220V交流电源，并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上，并注明线号及功能。
2 楼宇自控系统对单台生活水泵、潜污泵、冷热水泵动力箱等接口要求楼宇自控系统控制对单台变频生活水泵的动力箱中，应给楼宇自控系统提供如下接口：1、运行状态: 要求为无源干触点常开信号，即停止时为开路，运行时为闭和的信号；2、故障状态: 要求为无源干触点常开信号，即：正常时为开路，故障报警时为闭和的信号；3、变频频率反馈信号：要求提供0-10V电压或0-20mA电流信号作为频率反馈信号给DDC；4、动力箱中应给楼宇自控系统提供220V交流电源，并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上，并注明线号及功能。
楼宇自控系统控制对单台潜污泵的动力箱中，应给楼宇自控系统提供如下接口：1、运行状态: 要求为无源干触点常开信号，即停止时为开路，运行时为闭和的信号；2、故障状态: 要求为无源干触点常开信号，即：正常时为开路，故障报警时为闭和的信号；3、动力箱中应给楼宇自控系统提供220V交流电源，并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上，并注明线号及功能。
楼宇自控系统控制对单台冷热水泵的动力箱中，应给楼宇自控系统提供如下接口：1、运行状态: 要求为无源干触点常开信号，即停止时为开路，运行时为闭和的信号；2、故障状态: 要求为无源干触点常开信号，即：正常时为开路，故障报警时为闭和的信号；3、手/自动状态: 要求为无源干触点常开信号，即：手动（本地）及停止模式时为开路，自动（远程）模式时为闭和的信号；4、启停控制点:每个机电设备的启停控制点为一个，即：我方给予闭和信号设备即刻运行，撤除该闭和信号设备即刻停止，无须自锁、互锁回路，5、动力箱中应给楼宇自控系统提供220V交流电源，并单用一个10A以上各项接点及信号均应引至相应动力箱的专用外引端子上，并注明线号及功能。
楼宇智能化控制系统介绍与BA接口和协议要求
楼宇自控系统控制配合方案楼宇自控系统监控内容及受控设备所需接口和协议要求一、空气处理机组：（1）回水阀执行器接口要求: 水阀执行器24AC供电，0~10V DC控制信号，0~10V DC 反馈信号。
（2）对开多叶调节风阀须为单杆连动风阀，且单杆转动轴须伸出阀体120mm~150mm，连杆机构在阀体内侧，机组的新风侧须安装连动风阀。
三、普通送排风机/送风机：四、潜污泵、补水泵：五、消防类设备：（排烟风机、消火栓泵、喷淋泵等）六、带变频器的机电设备：（冷冻水泵、冷却塔风机、冷冻水泵等）1.动力控制柜要求：七、冷水机组：八、公共照明、景观照明：九、电梯：十、扶梯：1)开关量输出，即BAS系统提供给相关专业的开关量信号，BAS系统提供通断控制，即电气控制箱向BA系统提供远程控制接点，BA系统对其进行远程通断闭合控制。
电流不大于2A，接点电压220VAC，接点独立，不与其他系统共用。
2)开关量输入，即相关专业提供给BAS系统的开关量信号，要求为无源接点，接点独立，不与其他系统共用。
也就是电气设备控制箱，为BA系统提供运行状态、故障状态和手自动切换状态三对接点。
接点性质为无缘干接点。
接口制作建议：•启停：BA CP箱提供一对常开触点接入电控箱，通过通断控制来实现设备的远程开关。
电气设备控制箱的二次控制回路提供远程闭合控制接点。
•设备运行状态：从电控箱主接触器引出一对常开辅助触点接入CP箱。
•设备故障报警：从电控箱热继电器引出一对常开辅助触点接入CP箱。
•手自动转换：从电控箱拨盘开关取空触点接入CP箱。
进入CP箱的所有信号线接点必须为无源常开干触点，否则应采用中间继电器隔离八、机组部分：1.传感器要求：冷热源机房需要安装部分管道传感器如液体温度、液体压力、水流开关及流量计等，需要暖通单位协助开孔焊接连接件。
2.执行器要求：（1）制冷机组及冷却塔位置的电动开关蝶阀可在楼控控制器提供的开关量信号下进行开、关控制，并可提供蝶阀开关反馈功能。
楼宇自控（BA）系统功能说明及各系统接口要求
楼宇自控（BA）系统功能说明及各系统接口要求楼宇自控系统功能说明及接口要求一、BA系统监控的范围：本方案BA系统监控的范围包括：地下室、一到五层。
二、BA系统监控对象：监控对象包括：给排水系统：地下室集水井、排污泵、生活水泵送排风系统：地下室送风机、送/排风机、排烟送/排风机（双速）、CO浓度冷热源系统：冷水机组、冷冻水泵、冷却水泵、冷却塔。
空调通风系统：新风机、空调机、全热交换器三、BA系统的功能实现1、给排水系统给排水系统监控点如下：●排污泵运行状态（DI）●排污泵故障状态（DI）●集水井超高液位状态（DI）●生活水泵运行状态（DI）●生活水泵故障状态（DI）排污泵状态监测：排污泵自带强电自控箱，根据液位自动启停，因此，BA系统只监不控。
监测排污泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。
当排污泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
集水井超高液位监测：监测集水井超高液位状态，在软件平台上面以动态图形效果实时显示。
当排污泵故障，现场切到自动，导致集水井液位超高的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
生活水泵状态监测：生活水泵自带强电自控箱，根据供水压力自动启停、变频控制，因此，BA系统只监不控。
监测生活水泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。
当生活水泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
2、送排风系统送/排风机监控点如下：●送/排风机启停控制（DO）●送/排风机运行状态（DI）●送/排风机故障状态（DI）●送/排风机手自动状态（DI）送/排风机控制：启停控制：根据介休文化广场的运营时间表，设计院设定的换气次数要求，设定启停时间段自动对介休文化广场的送/排风机进行启停控制。
节省能源、降低人力成本。
时间表可以在操作界面上随时修改。
BA系统对电气设备动力柜的自控接口要求

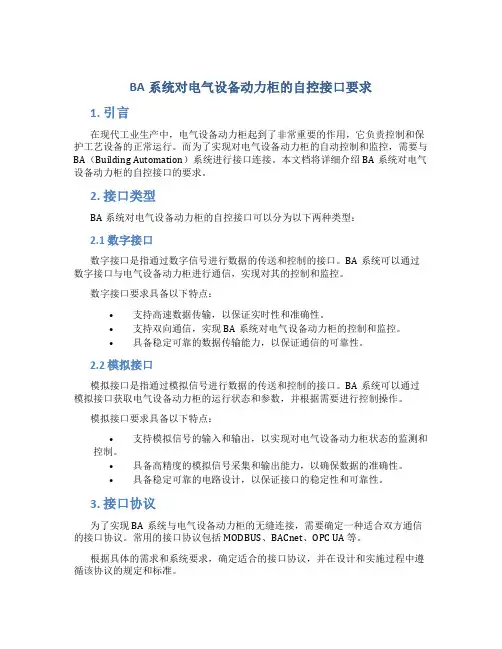

BA系统对电气设备动力柜的自控接口要求1. 引言在现代工业生产中，电气设备动力柜起到了非常重要的作用，它负责控制和保护工艺设备的正常运行。
而为了实现对电气设备动力柜的自动控制和监控，需要与BA（Building Automation）系统进行接口连接。
本文档将详细介绍BA系统对电气设备动力柜的自控接口的要求。
2. 接口类型BA系统对电气设备动力柜的自控接口可以分为以下两种类型：2.1 数字接口数字接口是指通过数字信号进行数据的传送和控制的接口。
BA系统可以通过数字接口与电气设备动力柜进行通信，实现对其的控制和监控。
数字接口要求具备以下特点：•支持高速数据传输，以保证实时性和准确性。
•支持双向通信，实现BA系统对电气设备动力柜的控制和监控。
•具备稳定可靠的数据传输能力，以保证通信的可靠性。
2.2 模拟接口模拟接口是指通过模拟信号进行数据的传送和控制的接口。
BA系统可以通过模拟接口获取电气设备动力柜的运行状态和参数，并根据需要进行控制操作。
模拟接口要求具备以下特点：•支持模拟信号的输入和输出，以实现对电气设备动力柜状态的监测和控制。
•具备高精度的模拟信号采集和输出能力，以确保数据的准确性。
•具备稳定可靠的电路设计，以保证接口的稳定性和可靠性。
3. 接口协议为了实现BA系统与电气设备动力柜的无缝连接，需要确定一种适合双方通信的接口协议。
常用的接口协议包括 MODBUS、BACnet、OPC UA 等。
根据具体的需求和系统要求，确定适合的接口协议，并在设计和实施过程中遵循该协议的规定和标准。
4. 接口要求根据对电气设备动力柜的自动控制和监控的要求，BA系统对电气设备动力柜的自控接口需求如下：•支持实时数据传输和监控，实现对电气设备动力柜的实时状态监测。
•具备对电气设备动力柜进行远程控制的能力，实现对其运行状态的远程操作和控制。
•具备告警功能，能够及时监测并处理电气设备动力柜的故障和异常情况。
•具备数据存储和查询功能，能够记录和查询电气设备动力柜的历史数据和运行记录。
楼宇自控系统BAS强电接口要求模板
3 启停控制
热水系统供水循 1 运行状态
环泵
2 故障报警状态
空气源热泵系统 1 运行状态
循环泵
2 故障报警状态
1 运行状态
2 手自动状态
公共照明
3 启停控制
1 运行状态 2 手自动状态
3 启停控制
热水系统供水循 1 运行状态
环泵
2 故障报警状态
空气源热泵系统 1 运行状态
循环泵
2 故障报警状态
提供信号类型
3 启停控制
1 运行状态 2 故障报警状态Fra bibliotek3 手自动状态
4 启停控制
1 运行状态 2 故障报警状态 3 手自动状态
4 启停控制
1 运行状态 2 故障报警状态 3 手自动状态
4 启停控制
1 运行状态 2 手自动状态
3 启停控制
接口配合要求
提供信号类型
配电箱编号
无源干触点 无源干触点 无源干触点
PD-1
配电箱编号
无源干触点 无源干触点
最大触点容量220V，5A
无源干触点 无源干触点
最大触点容量220V，5A
无源干触点 无源干触点
最大触点容量220V，5A
无源干触点 无源干触点 无源干触点 无源干触点 无源干触点 无源干触点
最大触点容量220V，5A
无源干触点 无源干触点
最大触点容量220V，5A
无源干触点 无源干触点 无源干触点 无源干触点
设备类型 送排风机 全热交换器
公共照明
送排风机 送排风机 送排风机
信号 序号
信号内容
1 运行状态
2 故障报警状态
3 手自动状态
4 启停控制
1 运行状态 2 故障报警状态 3 手自动状态
施耐德楼宇自控产品 BA系统资料
施耐德楼宇自控产品5.1、中央监控软件Vista 5 Standalone提供顺序控制程序、功能联锁程序、用电管理程序、照明控制程序、维修记录程序、统计程序、报表产生程序和历史数据与处理等程序。
系统平台应按实时、多用户和多进程对资源进行分配和管理，系统将拥有事件驱动顺序以及优先结构装置，以便于系统能在同一时间里处理实时情况与紧急任务。
同时，系统平台还具备网络管理、标准网络协议、远程通信管理以及符合计算机技术发展趋势的要求。
软件按模块形式设计，除具备基本功能外，还能提供各种丰富的应用开发功能，例如：OPC、DDE、ODBC等，以利于程序的开发、扩展和修改，支持Lontalk协议，符合有关国际标准和国家标准。
用户界面全部汉化，具备多窗口功能、动态图形显示并且操作直观、简便。
5.2、OPC服务包OPC Client/Sever用于冷热源及变配电系统的集成。
利用定制数据访问，对数据库的数据点进行读/写，从而与OPC Server进行通讯，通过报警接口，接收OPC Server中的报警和事件。
5.3、通讯接口卡PCLTA-21 PCI-card, FTT10LonTalk适配卡、TP/FT-10、通讯速率为78kbps5.4、通讯中继器TAC Xenta Repeater⏹Lonworks网络中继器，用来将网络信号放大，但不会给通讯带来影响。
⏹供电电压24VAC±20%，50-60HZ或19-40VDC,8-28VAC,50/60HZ或8-40VDC⏹功率：最大1.5W⏹环境温度：存储（-20到75摄氏度），运行（0到75摄氏度），湿度（最大90%RH，无冷凝）⏹防护等级IP20⏹中继器数量：任何两个路由器之间最多一个5.5、通讯终端模块LTM网络终端模块，lonworks FTT105.6、直接数字控制器TAC Xenta 401:C⏹微处理器为基础的可编程DDC,CPU采用32位,12.28MHZ 2MB flash memory ，128KB SRAM,最大50条趋势记录，时间表，报警，PID运算控制, DDC通讯符合LonMark标准，并具有lonmark认证标志，具有可脱离中央控制主机独立运行和联网运行能力，最大可支持15个I/O模块。
楼宇自控系统(BA)设备配置,接口要求与监控策略
楼宇自控系统（BA）设备配置，接口要求与监控策略一、制冷系统监控1.1 冷水主机1) 设备配置冷水主机，每台有一个内置的控制盘，控制盘通过硬线与DDC I/O 接口，还可以要求冷水主机供应商提供串行链路接口并开放协议)。
接口提供主机系统内部运行参数，如: 出水温度、回水温度、蒸发压力、冷凝压力、负荷比例等。
接口提供运行状态、故障状态和手自动状态。
冷水机接收远程启动信号。
每台冷水机组的冷冻、冷却水管道上设有一个水流开关，冷冻水总管设有温度传感器、水压力传感器及一个流量传感器，冷却塔出水总管道设有温度传感器。
温度传感器、压力传感器及流量传感器提供模拟信号，而水流开关则提供数字输入信号给DDC I/O 。
通过冷水机的水流由一个控制阀门的开和关控制，控制信号由DDC 发出。
2) 设备启动冷水机组根据时间表运行。
早上冷水机启动时，要运行的冷水机按预先设置的数量及预先设定的时段进行。
在这种方式下运行的冷水机数量和要求的时间在系统调试前确定。
冷水机启动：开启冷却塔风机，开启冷却水蝶阀，开启冷却水泵，开启冷冻水蝶阀，开启冷冻水泵，待水流感测装置确认冷冻水泵运行后，冷水机才启动运行检查（冷水机停机顺序则相反）。
冷水机停机后，冷冻水泵维持运行一段时间，然后关闭冷冻水蝶阀。
3) 冷水机台数控制一旦完成早晨启动控制时段，需要的冷水机数量根据系统的负载要求确定。
确定冷水机组运行台数：根据冷冻水管道的水流量和冷冻侧供回水温差计算系统负荷，以此确定所需运行的冷水机组数量；同时根据冷水机组实际运行负荷与相应台数机组额定负荷进行比较确定机组运行台数；取二者较大值为实际运行台数。
冷水机组运行台数能够在工作站上进行修改。
下一阶段冷水机组的运行或者关闭的设定值能在工作站上修改。
在冷水机组启动和关闭设定值（如上述计算的）间提供一个静带（deadband ），静带可在维护工作站上修改。
时间延迟包括在逻辑中，防止两台或者更多的冷水机同时启动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼宇自控系统功能说明及接口要求一、BA系统监控的范围：本方案BA系统监控的范围包括：地下室、一到五层。
二、BA系统监控对象：监控对象包括：给排水系统：地下室集水井、排污泵、生活水泵送排风系统：地下室送风机、送/排风机、排烟送/排风机（双速）、CO浓度冷热源系统：冷水机组、冷冻水泵、冷却水泵、冷却塔。
空调通风系统：新风机、空调机、全热交换器三、BA系统的功能实现1、给排水系统➢给排水系统监控点如下：●排污泵运行状态（DI）●排污泵故障状态（DI）●集水井超高液位状态（DI）●生活水泵运行状态（DI）●生活水泵故障状态（DI）➢排污泵状态监测：排污泵自带强电自控箱，根据液位自动启停，因此，BA系统只监不控。
监测排污泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。
当排污泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
➢集水井超高液位监测：监测集水井超高液位状态，在软件平台上面以动态图形效果实时显示。
当排污泵故障，现场切到自动，导致集水井液位超高的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
➢生活水泵状态监测：生活水泵自带强电自控箱，根据供水压力自动启停、变频控制，因此，BA系统只监不控。
监测生活水泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。
当生活水泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
2、送排风系统➢送/排风机监控点如下：●送/排风机启停控制（DO）●送/排风机运行状态（DI）●送/排风机故障状态（DI）●送/排风机手自动状态（DI）➢送/排风机控制：启停控制：根据介休文化广场的运营时间表，设计院设定的换气次数要求，设定启停时间段自动对介休文化广场的送/排风机进行启停控制。
节省能源、降低人力成本。
时间表可以在操作界面上随时修改。
与地下室一氧化碳浓度传感器联动，在一氧化碳浓度超标的时候，开启送/排风机将室内污浊空气排至室外，确保介休文化广场地下室的空气清新度。
在操作平台上，可以通过选择远程手动的方式，远程手动开启或者关闭任意一台送/排风机，以便在有需要的时候远程控制，非常灵活。
➢送/排风机状态监测：送/排风机状态监测：监测送/排风机的运行状态、故障状态、手自动状态，在软件平台上面以动态图形效果实时显示。
当风机发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
3、冷热源系统功能●冷水机组、冷冻水泵、冷却水泵、冷却塔启停控制（DO）●冷水机组、冷冻水泵、冷却水泵、冷却塔运行状态（DI）●冷水机组、冷冻水泵、冷却水泵、冷却塔故障状态（DI）●冷水机组、冷冻水泵、冷却水泵、冷却塔手自动状态（DI）●冷冻水泵、冷却水泵频率调节（AO）●冷冻水泵、冷却水泵频率反馈（AI）●电动蝶阀控制控制（DO）●电动蝶阀开/关状态反馈（DI）●旁通阀开度调节（AO）●旁通阀开度反馈（AI）●冷冻水供回水温度、压力检测（AI）●冷却水供回水温度、压力检测（AI）●冷冻水回水流量检测（AI）●水流状态检测（DI）➢冷水机组顺序启停控制：冷水机组、冷冻水泵、冷却水泵和冷却塔的启动和停机，有顺序控制要求，人工操作存在误操作引起设备故障、损毁的风险。
通过本系统，可以实现在软件平台上一键启动冷机（启动顺序：开蝶阀-开冷却塔-开冷却水泵-开冷冻水泵-开冷机）和一键关闭冷机（关闭顺序：关冷机-关冷冻水泵-关冷却水泵-关冷却塔-关蝶阀）。
➢冷水机组时间表自动控制：可以根据介休文化广场的运营时间表，设定启停时间段自动对介休文化广场的冷源系统进行启停控制，实现高度智能，解放人力，降低维护成本。
➢冷源系统节能控制：通过系统设置的供回水温度、流量传感器，可以计算出大楼的实际需冷量，进而控制冷源系统设备的运行台数（包括冷机、冷冻水泵、冷却水泵和冷却塔的台数），提供相应的冷量，避免多机低负荷运行，浪费能源的情况。
此功也成为“群控”。
还可以通过优化停机时间表，下班时间到之前提前半小时（可修改），利用余冷给大楼供冷，可以很大程度的节约能源。
➢冷源系统状态监测：冷机状态监测通过网关方式连接冷水机组，读取机组的运行状态、运行时间、控制方式、蒸发器状态、压力、冷凝器状态、压力等等各种重要的参数。
监测冷机的故障报警状态、故障信息，提供给物业管理部门分析。
故障报警自动记录，可供日后查询。
水泵状态监测监测冷冻水泵、冷却水泵、冷却塔的运行状态、故障状态和手自动状态，在软件平台上面以动态图形效果实时显示。
当设备发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
水管温度、压力、流量监测监测供回水管道的温度、压力、水流状态、回水总管流量，用来分析系统当前的运行情况是否正常。
通过计算可得出实时的需冷负荷，进而管理系统的运行台数。
温度、压力、流量等参数将定时记录，自动生成趋势曲线，可以进行比较分析。
4、空调通风系统功能3.1 新风机监控功能➢新风机监控点如下：●新风机启停控制（DO）●新风机运行状态（DI）●新风机故障状态（DI）●新风机手自动状态（DI）●新风机风门控制（DO）●新风机水阀开度调节（AO）●新风机送风温度（AI）●空气质量反馈（AI）●新风机风机压差监测（DI）●新风机过滤网压差监测（DI）➢新风机控制：启停控制：根据介休文化广场的运营时间表，设定启停时间段自动对介休文化广场的新风机进行启停控制。
节省能源、降低人力成本。
还能解决介休文化广场项目后期运营经常遇到的管理问题（到新风机房现场开关需要经过办公室、新风机房很分散，全部开关一次耗时很长、设备运行状况无法实时了解，不能及时发现故障等等问题。
），时间表可以在操作界面上随时修改。
在操作平台上，可以通过选择远程手动的方式，远程手动开启或者关闭任意一台新风机，以便在有需要的时候远程控制，非常灵活。
新风机风门控制：新风机风门与新风机连锁启停，开启新风机前，系统自动控制开启新风门，关闭新风机后，连锁关闭新风门，减少外界灰尘杂物进入。
新风机水阀开度调节：检测新风机的送风温度，根据送风温度和设定送风温度进行比较，通过PID运算来控制新风机水阀的开度，确保送风温度能稳定在设定范围内，给介休文化广场提供稳定温度的新风，提高环境的舒适度。
空气质量联动控制：根据检测的室内空气质量判断室内环境，室内环境质量差的时候联动启动新风机，送新风改善室内空气环境。
➢新风机状态监测：风机状态监测：监测风机的运行状态、故障状态、手自动状态、风机频率，在软件平台上面以动态图形效果实时显示。
当风机发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
新风机送风温度监测：监测新风机的送风温度，定期记录送风温度，可生成温度曲线提供查询功能，为优化设定值提供依据。
新风机滤网压差监测：监测滤网压差状态，达到堵塞设定值（压差开关传感器上设置）系统弹出告警信息，提示管理员清洗过滤网。
风机压差状态监测：监测风机压差状态，如果风机压差状态与风机运行状态不一致则在平台上弹出告警信息，提示风机压差告警（风机皮带滑落之类故障）。
3.2空调机监控功能➢空调机监控点如下：●空调机启停控制（DO）●空调机运行状态（DI）●空调机故障状态（DI）●空调机手自动状态（DI）●空调机新风门开度调节（AO）●空调机回风门开度调节（AO）●空调机水阀开度调节（AO）●空调机送风温度（AI）●空调机回风温度（AI）●空调机风机压差监测（DI）●空调机过滤网压差监测（DI）➢空调机控制：启停控制：根据介休文化广场的运营时间表，设定启停时间段自动对介休文化广场的空调机进行启停控制。
节省能源、降低人力成本。
还能解决介休文化广场项目后期运营经常遇到的管理问题（到空调机房现场开关需要经过商铺、空调机房很分散，全部开关一次耗时很长、设备运行状况无法实时了解，不能及时发现故障等等问题。
），时间表可以在操作界面上随时修改。
在操作平台上，可以通过选择远程手动的方式，远程手动开启或者关闭任意一台空调机，以便在有需要的时候远程控制，非常灵活。
空调机风门控制：监测室内/外温湿度，计算焓值来控制空调机新风风门和回风风门的开度，同时联动室内二氧化碳浓度传感器，一旦室内二氧化碳浓度超标，则加大新风门的开度，减少回风风门的开度，加大新风量以调节室内空气质量。
新风门与回风门与空调机连锁，关闭空调机后，连锁关闭新风门和回风门，减少外界灰尘杂物进入。
空调机水阀开度调节：检测空调机的送风温度和回风温度，根据回风温度和设定回风温度进行比较，通过PID运算来控制空调机水阀的开度，确保室内温度能稳定在设定范围内，提高环境的舒适度，营造良好的购物环境。
空气质量联动控制：根据检测的室内空气质量判断室内环境，室内环境质量差的时候联动空调机，加大新风阀开度，加大新风送风量改善室内空气环境。
➢空调机状态监测：风机状态监测：监测风机的运行状态、故障状态、手自动状态，在软件平台上面以动态图形效果实时显示。
当风机发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。
空调机送风/回风温度监测：监测空调机的送风/回风温度，定期记录送风温度，可生成温度曲线提供查询功能，为优化设定值提供依据。
空调机滤网压差监测：监测滤网压差状态，达到堵塞设定值（压差开关传感器上设置）系统弹出告警信息，提示管理员清洗过滤网。
风机压差状态监测：监测风机压差状态，如果风机压差状态与风机运行状态不一致则在平台上弹出告警信息，提示风机压差告警（风机皮带滑落之类故障）。
3.3全热交换器监控功能➢全热交换器监控点如下：●全热交换器启停控制（DO）●全热交换器运行状态（DI）●全热交换器故障状态（DI）●全热交换器机手自动状态（DI）●全热交换器送风温度（AI）●全热交换器过滤网压差监测（DI）➢全热交换器控制：启停控制：根据介休文化广场的运营时间表，设定启停时间段自动对介休文化广场的全热交换器进行启停控制。
节省能源、降低人力成本。
还能解决介休文化广场项目后期运营经常遇到的管理问题（到空调机房现场开关需要经过商铺、空调机房很分散，全部开关一次耗时很长、设备运行状况无法实时了解，不能及时发现故障等等问题。
），时间表可以在操作界面上随时修改。
在操作平台上，可以通过选择远程手动的方式，远程手动开启或者关闭任意一台空调机，以便在有需要的时候远程控制，非常灵活。
空气质量联动控制：根据检测的室内空气质量判断室内环境，室内环境质量差的时候联动开启全热交换器，加大新风送风量改善室内空气环境。
➢全热交换器状态监测：风机状态监测：监测风机的运行状态、故障状态、手自动状态，在软件平台上面以动态图形效果实时显示。
