物理9上-第7章电学专题-伏安法测电阻-知识点
九年级伏安法知识点
九年级伏安法知识点一、电阻与电流伏安法是实际电路中常用的一种测量电阻和电流的方法。
在九年级的物理学习中，了解伏安法的知识点是十分重要的。
本文将从电阻、电流和伏安法的原理与应用等方面进行探讨。
1. 电阻的概念与特性电阻是指电流在电路中通过导体时，所遇到的阻碍程度。
电阻的单位是欧姆（Ω）。
电阻的大小与导体材料的性质、导体的长度、横截面积以及温度等因素有关。
在实际电路中，电阻常常表现为电流通过后，会在电阻上产生一定的电压降。
这种电压降与电流成正比，符合欧姆定律的表达式：U=IR，其中U为电压，I为电流，R为电阻。
2. 电流的概念与特性电流是电荷在单位时间内通过导体横截面的数量。
电流的单位是安培（A）。
根据电流的流动方式，可分为直流和交流两种。
直流电流的方向不变，而交流电流则是周期性地改变方向。
电流的大小与电荷数量以及电荷流动的速度有关。
根据欧姆定律，电流与电压和电阻之间的关系为I=U/R。
二、伏安法的原理与应用伏安法是一种通过测量电阻上的电压和电流来计算电阻值的方法。
它基于欧姆定律和电路中的基尔霍夫定律。
1. 原理在使用伏安法测量电阻时，需要将待测电阻与一个已知电阻连接在一起，构成一个电路。
然后通过在电路中加入电流，测量电流通过待测电阻和已知电阻时的电压降。
根据串联电路中的基尔霍夫定律，电路中各部分的电压之和等于电源电压。
因此，根据已知电阻和待测电阻处的电压降和电流值，可以利用欧姆定律计算出未知电阻的值。
2. 应用伏安法广泛应用于各个领域中，包括科研、工程、医学、电子等。
在科学研究中，伏安法被用来研究材料的电阻特性以及电路中的电流分布情况。
通过测量电路中各部分的电压和电流，可以得到电路中不同元件的电阻值，从而加深对电路性质的认识。
在工程领域中，伏安法通常用于检测电路中的故障和异常。
通过测量电阻值和电流大小，可以判断电路中是否存在断路、短路等问题，并进行相应的修复。
在医学领域中，伏安法被广泛用于生物电学的研究中。

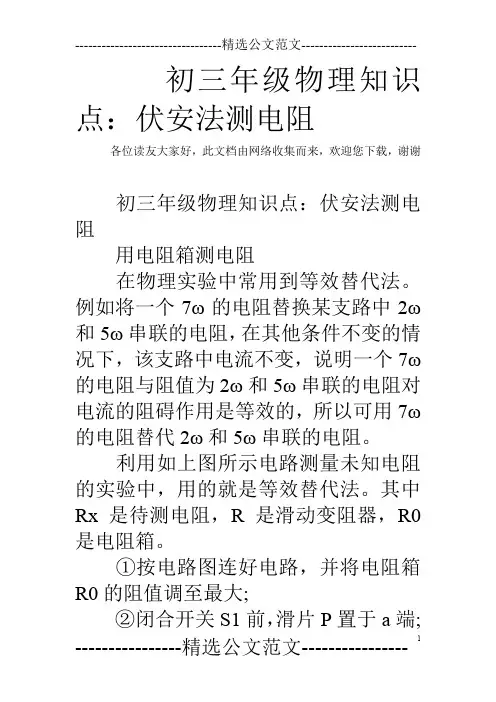

初三年级物理知识点：伏安法测电阻
初三年级物理知识点：伏安法测电阻
各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢
初三年级物理知识点：伏安法测电阻
用电阻箱测电阻
在物理实验中常用到等效替代法。
例如将一个7ω的电阻替换某支路中2ω和5ω串联的电阻，在其他条件不变的情况下，该支路中电流不变，说明一个7ω的电阻与阻值为2ω和5ω串联的电阻对电流的阻碍作用是等效的，所以可用7ω的电阻替代2ω和5ω串联的电阻。
利用如上图所示电路测量未知电阻的实验中，用的就是等效替代法。
其中Rx是待测电阻，R是滑动变阻器，R0是电阻箱。
①按电路图连好电路，并将电阻箱R0的阻值调至最大;
②闭合开关S1前，滑片P置于a端;
③闭合开关S1;
④闭合开关S3，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数I;
⑤先断开开关S3，再闭合开关S2，保持滑动变阻器的电阻不变，调节电阻箱R0，使电流表的示数仍为I，则此时电阻箱R0的示数即为Rx的大小。
在此实验中，若将电流表改为电压表，其他器材不变，请你用等效替代法测量Rx电阻的实验电路图。
①按电路图连好电路，并将电阻箱R0的阻值调至最大;
②闭合开关S1前，滑片P置于a端;
③闭合开关S1;
④闭合开关S3，调节滑片P，使电压表指针指在适当的位置，记下此时电压表的示数U1;
⑤先断开开关S3，再闭合开关S2，保持滑动变阻器的电阻不变，调节电阻箱R0，使电压表的示数仍为U1，则此时电阻箱R0的示数即为Rx的大小。
各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。
实验07 伏安法测电阻实验九年级物理全册实验专题期末复习(人教版)
实验07 伏安法测电阻实验【实验剖析】1.实验方法伏安法测电阻：根据欧姆定律公式I=U/R，变式得：R=U/I。
我们用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，再用公式R=U/I就可以求出这个电阻的阻值。
这种测量电阻的方法，叫伏安法测电阻。
2.测量定值电阻的阻值（1）实验电路图（2）实物连接图（3）实验记录表示例实验次数 1 2 3 4电压/V电流/A电阻/Ω电阻的平均值/Ω（4）说明：①定值电阻在伏安曲线图像中，是一条过原点的直线，如下图的示例：②这里的滑动变阻器的作用：保护电路；改变定值电阻两端的电压。
③本实验中多次测量求平均值，是为了减小测验误差。
3.测量小灯泡的电阻（1）实验电路图（2）实物连接图（3）实验记录表示例实验次数 1 2 3 4电压/V电流/A电阻/Ω（4）说明：①小灯泡电阻的伏安曲线图像如下图的示例：②这里的滑动变阻器的作用：保护电路；改变小灯泡两端的电压。
③本实验中多次测量，是为了测量小灯泡在不同电压下的电阻。
不能对小灯泡在不同电压下的电阻求平均值。
因为小灯泡灯丝的电阻随温度的升高而增大。
电压越高时，电流越大，小灯泡灯丝发热越厉害。
4.实验注意事项（1）连接电路时，开关要断开。
闭合开关前，滑动变阻器的滑片要处于最大阻值处。
（2）注意选择电流表、电压表的量程，接线时，要让电流从它们的正接线柱流入，负接线柱流出。
（３）电压表要与被测电阻相并联。
（４）每次实验操作力求迅速，尽量减小由于电阻长时间通电温度升高，电阻变大。
4.常考点（1）接线时，开关应处于断开状态。
（2）分析实验数据获取结论。
（3）电流表、电压表量程的选择与读数。
（4）实验记录表的完善或设计。
（5）绘伏安曲线图。
（6）不能对小灯泡的值电阻求平均值的原因：小灯泡的电阻随温度的升高而增大，所以在不同的电压下的电阻不相同。
（7）实验原理：欧姆定律（I=U/R）【易错点】1. 接线时，开关处于“闭合位置”；滑动变阻器的滑片位于最小阻值处。
伏安法测电阻的关系知识点
伏安法测电阻的关系知识点一、知识概述《伏安法测电阻》①基本定义：伏安法测电阻呢，就是利用电压表和电流表来测量电阻的方法。
电阻知道吧，就像水流里的障碍物一样，阻碍电流通过。
而我们根据欧姆定律（这个得提前知道哦），电阻等于电压除以电流。
那我们只要用电压表测出来电阻两端的电压，电流表测出来通过电阻的电流，然后一除，就得到电阻值了。
②重要程度：在电学里那是相当重要的。
不管是研究电路里各个元件的性能，还是日常电学设备的检测啥的，都得用到这个方法来确定电阻值。
③前置知识：首先得对欧姆定律有很好的理解，电流、电压、电阻这三个概念一定要清楚。
还要知道怎么看电压表和电流表的读数。
④应用价值：比如在修理电器的时候，想知道某个电阻是不是坏了，就可以用伏安法测一测它的电阻值，跟正常的比一比。
还有在设计电路的时候，如果需知道某个未知电阻的大小，也得靠这个方法。
二、知识体系①知识图谱：在电学知识里，这个知识点是测量电学量中的一个部分。
就像拼图一样，是组成电学知识体系的重要一块。
②关联知识：那关联的知识可不少，欧姆定律是基础。
还和电路连接方式有关系，是串联还是并联对于测电阻会有影响呢。
而且和其他电学仪器的使用知识也有关联，像电源怎么选合适之类的。
③重难点分析：- 掌握难度：说实话有一定难度。
对于刚学电学的人来说，电压表和电流表的正确使用就不容易，得接对量程，还要分清正负极。
- 关键点：准确读取电压表和电流表的示数，还有电路连接一定要正确。
④考点分析：- 在考试里经常出现。
- 考查方式：有时候会直接给你电路图和读数，让你计算电阻。
还有的时候会让你自己设计电路图来测电阻，或者问你在测量过程中出现读数偏差怎么解决。
三、详细讲解【实验操作类】①实验目的：就是为了测量出某个未知电阻的阻值。
②器材准备：- 电源，它就像个提供能量的小水库。
- 未知电阻，这是我们要测的主角。
- 电压表，专门用来量电压的，就像用尺子量长度一样准确量出电压这个“长度”。
九年级物理伏安法知识点
九年级物理伏安法知识点探究在九年级的物理课程中，我们将学习到许多有趣的实验和知识点，其中之一就是伏安法。
伏安法是测量电阻的一种方法，通过测量电压和电流的关系来确定一个电路中的电阻大小。
本文将详细介绍伏安法的原理、仪器以及应用。
一、伏安法的原理伏安法的原理建立在欧姆定律的基础之上。
根据欧姆定律，电流和电压之间存在一个直接的线性关系，可以用一个简单的公式来表示：V = I × R。
其中V表示电压，单位是伏特(V)；I表示电流，单位是安培(A)；R表示电阻，单位是欧姆(Ω)。
利用伏安法时，我们需要保持电流稳定，然后测量电压随电阻变化的情况。
通过改变电阻的数值，我们可以得到不同的电压值，进而绘制出电压-电阻的关系曲线。
根据这条曲线，我们能够计算出电路中的电阻大小。
二、伏安法的实验仪器进行伏安法实验，我们需要一些基本的仪器和设备。
首先是一个电源，用于提供稳定的电流。
电源通常有直流和交流两种类型，根据实验需求选择合适的电源。
其次是一个恒流 source，用于提供恒定的电流。
恒流 source 可以保持电路中的电流不受外界因素的干扰而改变，从而确保测量结果的准确性。
另外，一个万用表也是必不可少的仪器。
万用表可以测量电压和电流，可以帮助我们收集数据并计算出电阻的数值。
最后，还需要一组电阻，用于改变电路中的电阻大小。
电阻的数值可以根据实际需要选择。
三、伏安法的应用伏安法在电路分析和电子工程中有广泛的应用。
通过使用伏安法，我们可以准确测量电路中的电阻，并进一步分析电路的性质。
一种常见的应用是电路故障排查。
当电路中发生故障时，我们可以使用伏安法来定位问题。
通过测量不同部分的电压和电流，我们可以找到引起问题的具体元件，并及时修复。
这有助于提高电路的可靠性和稳定性。
另外，伏安法在电子元件的选型和设计过程中也发挥着重要的作用。
通过测量电路中不同元件的电压和电流，我们可以评估其性能和功耗，从而选择合适的元件。
这对于设计高效的电子产品至关重要。
伏安法测电阻课件
伏安法测电阻实物图连接：
2、闭合开关，调节滑动变阻器，使电流为 某一适当值，从电压表和电流表上分别读出U、I的值，把实验数据记录在表格中。
注意：
01
02
闭合开关前，滑动变阻器的滑片应移到_________位置。
03
电阻最大
调节滑动变阻器的滑片P，改变待测电阻的电流和两端的电压值，再重做两次，把实验数据填在表格中。算出电阻的平均值。
② 。 电路连接好之前开关已闭合 滑动变阻器作为定值电阻接入电路
4．用标有“3.8V”字样的小灯泡做“测量小灯泡的电阻”实验，连接的部分实验电路如下图甲所示。 （1）请用笔画线代替导线，将图甲的电路连接完整； （2）连接电路时，开关要＿＿＿＿； （3）电路连接完整后，闭合开关前，滑片应滑到＿＿＿＿端（选填“A”或“B”）； （4）闭合开关，灯泡不发光，电流表无示数，电压表的示数几乎等于电源电压，故障的原因是灯泡＿＿＿＿；
提示:
单击此处添加小标题
小灯泡会亮吗? 电压表有示数吗? 电流表有示数吗?
Hale Waihona Puke 单击此处添加小标题小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图所示的形式，当她闭合开关时会出现什么问题？
请你诊断
添加标题
小王同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如图的形式，当她闭合开关时会出现什么问题？
R = U/I
导体中电流、电压、电阻的关系
3.某同学做“测量小灯泡电阻”的实验，所用实验器材均完好。 （1）下图甲是测量灯泡电阻的电路图，请你在○里填上合适的电表符号。 （2）根据图甲电路，用笔画线代替导线，将图乙的实物电路连接完整。
甲
R
P
初三年级物理知识点：伏安法测电阻物理电阻知识点
初三年级物理知识点：伏安法测电阻物理电阻知识
点
伏安法测电阻是一种常见的测量电阻的方法，其基本原理是利用欧姆定律和电压、电
流之间的关系来测量电阻值。
1. 欧姆定律：欧姆定律是描述电阻与电流、电压之间关系的定律，公式为：U = I * R，其中U表示电压，I表示电流，R表示电阻。
根据欧姆定律，当给定电流和电压时，可以计算出电阻的值。
2. 测电阻步骤：使用伏安法测电阻可以分为以下几个步骤：
a. 将待测电阻接入电路中，通电源使电路闭合。
b. 使用电压表测量电阻两端的电压，使用电流表测量通过电阻的电流。
c. 根据测得的电压和电流值，利用欧姆定律的公式计算出电阻值。
3. 注意事项：在执行伏安法测电阻时，需要注意以下几点：
a. 测量时要确保电路处于稳定状态，避免电路中其他因素对测量结果的影响。
b. 选择适当的量程，使测得的电压和电流值在量程范围内，以保证测量精度。
c. 尽量避免测量电阻时产生的温度变化对测量结果的影响，例如使用低电压和小电
流进行测量。
4. 应用场景：伏安法测电阻广泛应用于实验室和工程中，用于测量各种电子元件的电
阻值，建立电路模型和进行电路故障诊断等。
这些是初三年级物理中关于伏安法测电阻和电阻的基本知识点，希望能对你有所帮助！。
九年级伏安法测电阻知识点
九年级伏安法测电阻知识点伏安法测电阻知识点一、引言电阻是电学中的重要概念，用于描述电流通过电路时所遇到的阻碍。
伏安法是一种常用的电阻测量方法，通过测量电阻两端的电压和电流，可以准确计算出电阻的值。
本文将介绍九年级学生在学习伏安法测电阻时应掌握的基础知识点。
二、电流和电压在了解伏安法之前，我们需要理解两个基本概念：电流和电压。
1. 电流（I）电流是指电荷在单位时间内通过导体的数量。
用安培（A）作为单位进行表示。
在伏安法中，我们需要测量电流值来计算电阻。
2. 电压（V）电压是指电荷在电路中的电势差，通常用伏特（V）作为单位。
在伏安法中，我们需要测量电压值来计算电阻。
三、伏安法原理伏安法是通过测量电流和电阻两端的电压来计算电阻值的方法。
它基于欧姆定律，即电流和电压成正比，比例系数为电阻。
欧姆定律的数学表达式为：V = I * R其中，V表示电阻两端的电压，I表示电流，R表示电阻。
通过变化电压或电流，我们可以得到一系列的电压-电流数据对。
利用这些数据对，我们可以绘制电阻-电流的图线，并通过线性拟合计算出电阻的值。
四、测量步骤下面是使用伏安法测量电阻的基本步骤：步骤一：准备测量器材首先，我们需要准备一个可调节电流源（如电池或稳压电源）、一个电压表（或万用表）以及待测电阻。
步骤二：连接电路将电流源与待测电阻依次连接，确保电路中没有其他电阻干扰。
将电压表的正负极分别连接到电阻两端。
步骤三：调节电流和测量电压通过调节电流源的大小，使电阻两端的电压适中。
然后，使用电压表测量电阻两端的电压。
步骤四：记录电流和电压数据在保持电流稳定的情况下，记录电阻两端的电压值。
可以尝试多次测量，确保数据的准确性。
步骤五：计算电阻将测得的电流值和电压值代入欧姆定律的公式，计算出电阻值。
五、注意事项在进行伏安法测量电阻时，需要注意以下几点：1. 电路连接应牢固确保电路的连接牢固可靠，以避免电阻值的误差。
2. 电流大小选择选择适当的电流大小，以保证电阻两端的电压在合理的范围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小初高个性化辅导，助你提升学习力！ 1 物理9上-第7章电学专题-伏安法测电阻-知识点
专题：伏安法测电阻
1、实验原理：R= I U
，实验电路图：
★电路的特点：R 待测和R 滑串联 。
2、电路正确连接且实验步骤正确的含义：①电压表并联在待测电阻 两端，②闭合开关前，滑片位于最大阻值 处。
3、滑动变阻器位置的判断：①下接 左 ，则 右 端是最大阻值处，①下接 右 ，则 左 端是最大阻值处。
4、如何判断Ⓥ表的位置？方法①如果Ⓐ表和Ⓥ表示数变化方向相同，则Ⓥ表并联在R 待测两端；如果Ⓐ表和Ⓥ表示数变化方向相反，则Ⓥ表并联在R 滑两端。
方法②：如果电压表的示数变化范围不能 到0 ，则Ⓥ表并联在R 待测两端；如果电压表的示数变化范围可以 到0 ，则Ⓥ表并联在R 滑两端。
5、调整电路通常包括：①改变Ⓥ表 的连接位置 。
一般指，从“并联在 R 待测 两端”改为“并联在 R 滑两端”。
调整电路前后，如果有电流相同 的情况，则对应电压之和 等于电源电压 。
6、电压表如果不能正常使用，可以改用
安阻法 ，计算原理是并联电路 的分流。
电流表如果不能正常使用，可以改用伏
阻法 ，计算原理是串联电路 的分压 。
实验电路图如右。
