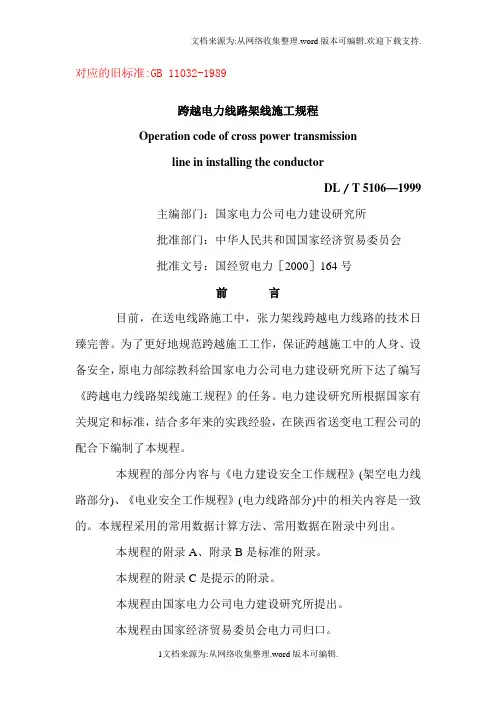

跨越电力线路架线施工规程

对应的旧标准:GB 11032-1989

跨越电力线路架线施工规程

Operation code of cross power transmission

line in installing the conductor

DL／T 5106—1999

主编部门：国家电力公司电力建设研究所

批准部门：中华人民共和国国家经济贸易委员会

批准文号：国经贸电力［2000］164号

前言

目前，在送电线路施工中，张力架线跨越电力线路的技术日臻完善。为了更好地规范跨越施工工作，保证跨越施工中的人身、设备安全，原电力部综教科给国家电力公司电力建设研究所下达了编写《跨越电力线路架线施工规程》的任务。电力建设研究所根据国家有关规定和标准，结合多年来的实践经验，在陕西省送变电工程公司的配合下编制了本规程。

本规程的部分内容与《电力建设安全工作规程》(架空电力线路部分)、《电业安全工作规程》(电力线路部分)中的相关内容是一致的。本规程采用的常用数据计算方法、常用数据在附录中列出。

本规程的附录A、附录B是标准的附录。

本规程的附录C是提示的附录。

本规程由国家电力公司电力建设研究所提出。

本规程由国家经济贸易委员会电力司归口。

本规程主要起草单位：国家电力公司电力建设研究所。

本规程参加起草单位：陕西省送变电工程公司。

本规程主要起草人：高金钟、张冲、胡凤英、喻进、崔赤、王克英。

本规程由国家电力公司电力建设研究所负责解释。

目录

前言

1 范围

2 引用标准

3 总则

4 术语

5 应用跨越架的基本规定

5.1 一般规定

5.2 使用金属结构跨越架的基本规定

5.3 使用钢管、木质、毛竹跨越架的基本规定

5.4 使用索道跨越方法的基本规定

6 跨越施工工艺要求

6.1 一般规定

6.2 金属结构跨越架施工工艺要求

6.3 钢管、木质、竹质跨越架施工工艺要求

6.4 索道跨越施工工艺要求

7 安全措施

7.1 一般规定

7.2 搭设金属结构跨越架的安全措施

7.3 搭设钢管、木质、毛竹跨越架的安全措施

7.4 索道跨越方法的安全措施

8 主要设备、工器具管理

8.1 绝缘工器具及材料的管理

8.2 设备及工器具管理

9 跨越带电线路施工设备、工器具及材料的检测

9.1 设备及工器具检测

9.2 绝缘工器具及材料的检测

附录A (标准的附录) 钢丝绳有关系数表

附录B (标准的附录) 标准的用词说明

附录C (提示的附录) 常用表格及常用数据计算方法

条文说明

1 范围

本规程规定了跨越电力线路的施工方法。

本规程适用于新建或改建的输电线路跨越电力线路的施工。

本规程适用于人力、机械牵引及张力架线的跨越施工。

跨越铁路、公路、河流、通信线路以及其他障碍物的施工可参照本规程进行。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB3766—1983 液压系统通用技术条件

GB13035—1991 带电作业用绝缘绳索

DL409—1991 电业安全工作规程(电力线路部分)

DL5009.2—1994 电力建设安全工作规程(架空电力线路部分)

3 总则

3.0.1 为确保在新建输电线路工程中安全可靠地进行跨越施工，根据国家有关规定和标准，结合多年来的实践经验制定本规程。

3.0.2 各单位可根据跨越施工的实际情况，依据本规程，具体制定实施细则，按电压等级履行审批手续。

3.0.3 施工单位在具体线路勘察定位中，对线路设计提出一些合理和可行的跨越技术要求时，可与设计部门协商解决。

3.0.4 在跨越施工困难的地方，因带电跨越危险性较大，故在选择跨越施工方案时，应优先选择停电跨越方案。

3.0.5 凡采用本规程规定范围外的新技术、新工艺的跨越施工方法跨越电力线路时，应编制施工作业指导书并按规定履行审批手续。

3.0.6 有下列特点之一的跨越称为特殊跨越：

1) 被跨运行电力线架空地线高度大于30m。

2) 被跨越电力线电压等级为330kV及以上。

3) 跨越交叉点下有河流、水塘或其他复杂地形。

4) 线路交叉角小于30°或跨越宽度大于70m。

特殊跨越的施工技术方案，需经有关部门审核批准。

3.0.7 规划及设计单位在设计线路时，应考虑交叉跨越施工的可能性。

4 术语

4.0.1 张力架线installing of conductor with tension

利用张力机、牵引机等设备，在规定的张力范围内悬空展放导、地线的施工方法。

4.0.2 跨越架crossing structure

在放线施工中，为使导地线安全通过被跨越物而搭设的临时架体。

4.0.3 提升架take up structure

倒装组装金属结构跨越架时，用于提升和拆除架体的钢结构井架。

4.0.4 射绳枪projection rope gun

采用射击的方法使绝缘绳快速越过带电线路的专用工具。4.0.5 绝缘网insulation net

敷设在跨越架顶部的绝缘保护网。

5 应用跨越架的基本规定

5.1 一般规定

5.1.1 跨越架应具有在安全施工允许的条件下本身自立的强度，并能满足施工设计强度的要求。

5.1.2 跨越架的组立必须牢固可靠、所处位置准确。

5.1.3 跨越不停电电力线的跨越架，应适当加固并应用绝缘材料封顶。
