场效应管测试参数总结
常用场效应管参数大全
常用场效应管参数大全场效应管（MOSFET）是一种常用的电子器件，广泛应用于各种电路中。
了解场效应管的参数对于正确选用和应用场效应管非常重要。
下面是一些常用的场效应管参数的介绍：1.电荷参数：- 输入电容（Ciss）：指在恒定的源极电压下，栅源电压从0V变化到开启电压时，输入的电荷。
一般情况下，输入电容越小，开关速度越快。
- 输出电容（Coss）：指在恒定的栅源电压下，漏源电压从0V变化到开启电压时，可以作用在漏极电容上的输出电荷。
输出电容越小，开关性能越好。
2.静态电流参数：-偏置电流（IDSS）：指在恒定的栅源电压下，漏源电压为零时，漏极的电流。
偏置电流越大，MOSFET的放大能力越强。
- 截止电流（ID(off)）：指在恒定的栅极电压下，当漏极开路时，导通电流的下限。
3.动态电流参数：- 开关时间（ton和toff）：指从栅源电压达到开启电压到漏源电压达到截止电压的时间。
开关时间越短，场效应管的开关速度越快。
- 开关过渡时间（tr和tf）：指从栅源电压从10%到90%或90%到10%的转换时间。
开关过渡时间越短，场效应管的切换速度越快。
4.饱和区电流参数：- 饱和漏源电流（ID(on)）：指在恒定的栅极电压下，当漏极电压达到饱和时，漏极的电流。
- 饱和压降（VDSat）：指在饱和状态下，漏极电压和源极电压之间的电压降。
5.开关特性参数：- 截止电压（VGS(off)）：指在恒定的源极电压下，栅源电压为零时，漏源电压的电压降。
- 开启电压（VGS(th)）：指在恒定的源极电压下，漏源电压达到截止电压时的栅源电压。
6.热特性参数：-热阻（θJA）：指导热回路中的芯片与环境之间的热阻，表示芯片散热的能力。
- 最大结温（TJmax）：指芯片能够承受的最高结温。
超过最大结温可能会损坏场效应管。
以上是一些常用的场效应管参数的介绍。
了解这些参数可以帮助我们选择和应用场效应管。
在实际应用中，我们通常根据具体的需求和电路要求来选择合适的场效应管，以保证电路性能的稳定和高效。
用场效应管参数大全
用场效应管参数大全场效应管是一种常用的半导体器件，也被称为FET（Field Effect Transistor）。
它是由三个电极组成的，分别是栅极、漏极和源极。
场效应管的工作原理是通过控制栅极电压来调节漏极和源极之间的电流。
以下是场效应管的一些重要参数的详细介绍：1. 负极限电压（VDSmax）：它是场效应管允许的最大漏极与源极之间的电压。
超过此电压会使管子损坏。
2. 正极限电压（VGSmax）：它表示了场效应管允许的最大栅极与源极之间的电压。
超过此电压会引起栅极结击穿。
3. 最大漏极电流（IDmax）：它是场效应管允许的最大漏极电流。
超过此电流会使管子损坏。
4.静态工作点（Q点）：它是场效应管的直流偏置点，通常用IDQ和VGSQ来表示。
正确的偏置点有助于管子的稳定工作。
5. 漏极饱和电压（VDSsat）：它是在饱和状态下，漏极电压与源极电压之间的最小差值。
当漏极电压小于这个值时，管子进入饱和状态。
6. 开启电压（Vth）：它是栅极电压与源极电压之间的最小差值，使场效应管开始导通。
7.电流增益（μ）：它是漏极电流与栅极电流之间的比值。
它表示了栅极电流对漏极电流的放大能力。
8. 输入电阻（Rin）：它是场效应管输入端的电阻。
它表示了输入信号对管子的负载能力。
9. 输出电阻（Rout）：它是场效应管输出端的电阻。
它表示了管子输出信号对负载的影响。
10. 控制转移函数（gfs）：它是栅极电流和源极电流之间的比值。
它表示了控制信号对输出信号的调节能力。
11.反射损耗（RL）：它是输出端与负载之间的阻抗差异引起的信号反射损耗。
12.噪声系数（NF）：它是场效应管的噪声输出与输入之比，描述了场效应管对噪声的放大能力。
这些是场效应管的一些重要参数，它们对于正确选择和应用场效应管至关重要。
不同的场合需要考虑不同的参数，以确保电路的正常工作和性能优化。
30n60场效应管参数
30n60场效应管参数摘要：1.了解30n60场效应管的基本概念2.分析30n60场效应管的参数3.详述30n60场效应管的应用领域4.总结场效应管的优缺点正文：场效应管（Field Effect Transistor，简称FET）是一种半导体器件，以其高输入电阻、低噪声和低功耗等特点在电子领域得到广泛应用。
30n60场效应管是一种常见的MOSFET（金属氧化物半导体场效应管），下面我们将对其主要参数进行详细分析。
1.基本概念30n60场效应管的名称中的“30”表示其导通电阻（单位为欧姆），“n”表示其沟道类型（n型代表氮化镓材料），“60”则代表其最大漏极电流（单位为安培）。
MOSFET结构中，栅极、漏极和源极是三个重要引脚。
2.参数分析（1）导通电阻：30n60场效应管的导通电阻较小，有利于降低功耗和减小信号衰减。
（2）漏极电流：在正常工作条件下，30n60场效应管的漏极电流为60安培，可根据实际需求选择合适的产品。
（3）栅极阈值电压：30n60场效应管的栅极阈值电压约为5V，阈值电压是栅极电压达到一定值时，场效应管开始导通的电压。
（4）输入阻抗：30n60场效应管的输入阻抗较高，有利于减小外部干扰。
3.应用领域30n60场效应管广泛应用于各类电子设备，如电源管理、放大器、传感器信号处理等。
由于其低功耗、高输入阻抗等特点，特别适用于功耗和体积有限制的场合。
4.优缺点优点：- 低功耗、高效率- 输入阻抗高，抗干扰能力强- 结构简单，可靠性高缺点：- 导通电阻较大时，会产生较大功耗- 栅极电压控制较敏感，易受外界环境干扰综上所述，30n60场效应管作为一种常见的MOSFET，具有低功耗、高输入阻抗等优点，广泛应用于各类电子设备。
12n65f场效应管参数
12n65f场效应管参数12N65F场效应管参数场效应管是一种常用的电子元件，用于放大和控制电流。
其中，12N65F是一种常见的场效应管型号。
本文将介绍12N65F场效应管的参数及其特点。
1. 额定参数12N65F场效应管的额定电压为650V，额定电流为12A。
额定功率损耗为200W，漏极-源极静态电流为25mA。
这些参数是指在标准测试条件下，场效应管能够正常工作的最大电压、电流和功率。
2. 动态参数动态参数是指场效应管在工作过程中的响应速度和特性。
其中，12N65F场效应管的输入电容为2200pF，输出电容为700pF。
输入电阻为10Ω，输出电阻为2Ω。
这些参数直接影响到场效应管的放大和开关特性。
3. 开关特性场效应管具有优秀的开关特性，能够在低电平控制下实现高电流的开关操作。
12N65F场效应管的开启电压为4V，关断电压为2V。
开启电阻为0.6Ω，关断电阻为10MΩ。
这些参数决定了场效应管的开关速度和效率。
4. 热特性热特性是指场效应管在工作过程中的温度变化和散热效果。
12N65F 场效应管的热阻为1.3℃/W，最大结温为150℃。
这些参数需要合理设计散热系统，以确保场效应管在工作时不会过热而损坏。
5. 其他特性除了以上参数外，12N65F场效应管还具有一些其他特性。
例如，漏极-源极击穿电压为30V，漏极电流为10μA。
这些参数反映了场效应管的安全工作范围和保护特性。
总结：通过以上介绍，我们了解了12N65F场效应管的参数及其特点。
这些参数决定了场效应管的工作能力和适用场景。
在实际应用中，我们需要根据具体的电路需求选择合适的场效应管型号，以实现电路的稳定运行和性能优化。
同时，合理设计散热系统也是确保场效应管正常工作的重要环节。
场效应管的主要参数意义及其测试方法
场效应管的主要参数意义及其测试方法场效应管（Field Effect Transistor，FET）是一种三端器件，常用于放大、开关和稳压等电路中。
场效应管的主要参数包括漏极-源极电流（IDSS）、漏极-源极截止电压（VGS(Off)）、漏极电阻（RDS(On)）和跨导（Transconductance），其测试方法主要包括IDSS测试、VGS截止测试、RDS测试和跨导测试。
1.漏极-源极电流（IDSS）：IDSS是指在给定源极-栅极电压下，场效应管的漏极电流。
它反映了场效应管的导通能力，通常单位为毫安（mA）。
IDSS测试方法为：将场效应管的源极和栅极短接，连接好漏极回路，将源极-漏极电压保持为0V，测量漏极电流。
2. 漏极-源极截止电压（VGS(Off)）：VGS(Off)是指在给定漏极电流下，场效应管的截止电压。
它反映了场效应管在关闭状态下的电压阈值，通常单位为伏特（V）。
VGS(Off)测试方法为：将场效应管的源极和栅极短接，连接好漏极回路，并将漏极电流维持在预定值，测量栅极-源极电压。
3.漏极电阻（RDS(On)）：RDS(On)是指在给定栅极-源极电压下，场效应管的漏极电阻。
它反映了场效应管的导通状态下的电阻情况，通常单位为欧姆（Ω）。
RDS测试方法为：将场效应管的源极和栅极短接，连接好漏极回路，并将栅极-源极电压维持在预定值，测量漏极电阻。
4. 跨导（Transconductance）：跨导是指在给定栅极-源极电压下，场效应管的斜率。
它反映了场效应管的输入导通能力，通常单位为毫安/伏特（mA/V）。
跨导测试方法为：将场效应管的源极和漏极短接，连接好栅极回路，并将栅极-源极电压维持在预定值，测量漏极电流对应的变化。

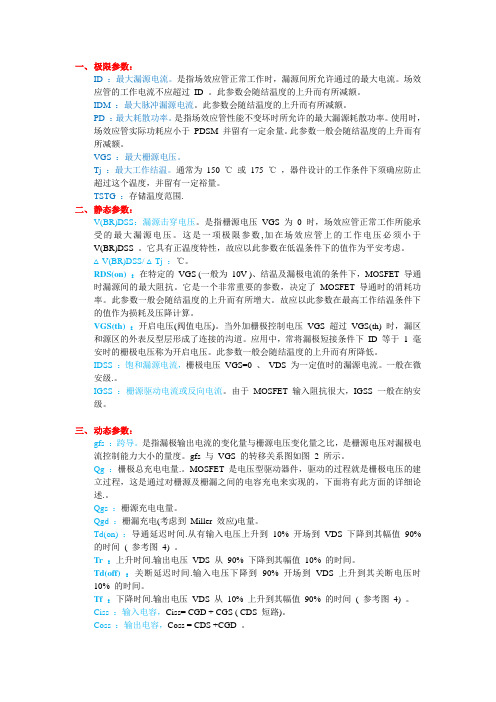

功率MOS管的参数测试
一、极限参数：ID ：最大漏源电流。
是指场效应管正常工作时，漏源间所允许通过的最大电流。
场效应管的工作电流不应超过ID 。
此参数会随结温度的上升而有所减额。
IDM ：最大脉冲漏源电流。
此参数会随结温度的上升而有所减额。
PD ：最大耗散功率。
是指场效应管性能不变坏时所允许的最大漏源耗散功率。
使用时，场效应管实际功耗应小于PDSM 并留有一定余量。
此参数一般会随结温度的上升而有所减额。
VGS ：最大栅源电压。
Tj ：最大工作结温。
通常为150 ℃或175 ℃，器件设计的工作条件下须确应防止超过这个温度，并留有一定裕量。
TSTG ：存储温度范围.二、静态参数：V(BR)DSS：漏源击穿电压。
是指栅源电压VGS 为0 时，场效应管正常工作所能承受的最大漏源电压。
这是一项极限参数,加在场效应管上的工作电压必须小于V(BR)DSS 。
它具有正温度特性，故应以此参数在低温条件下的值作为平安考虑。
△ V(BR)DSS/ △ Tj ：℃。
RDS(on) ：在特定的VGS (一般为10V )、结温及漏极电流的条件下，MOSFET 导通时漏源间的最大阻抗。
它是一个非常重要的参数，决定了MOSFET 导通时的消耗功率。
此参数一般会随结温度的上升而有所增大。
故应以此参数在最高工作结温条件下的值作为损耗及压降计算。
VGS(th) ：开启电压(阀值电压)。
当外加栅极控制电压VGS 超过VGS(th) 时，漏区和源区的外表反型层形成了连接的沟道。
应用中，常将漏极短接条件下ID 等于 1 毫安时的栅极电压称为开启电压。
此参数一般会随结温度的上升而有所降低。
IDSS ：饱和漏源电流，栅极电压VGS=0 、VDS 为一定值时的漏源电流。
一般在微安级.。
IGSS ：栅源驱动电流或反向电流。
由于MOSFET 输入阻抗很大，IGSS 一般在纳安级。
三、动态参数：gfs ：跨导。
是指漏极输出电流的变化量与栅源电压变化量之比，是栅源电压对漏极电流控制能力大小的量度。
常用场效应管和晶体管全参数大全
常用场效应管和晶体管全参数大全1.常用场效应管参数：(1)静态参数：a.离子阱截止电压（Vp）：指在栅极-源极电压为零时，漏极电流为零的栅极-源极电压。
b. 饱和漏极电流（Idss）：指在栅极-源极电压为零时，漏极电流的最大值。
c. 调整电压（Vto）：指在栅极与源极间电压为零时，栅极与源极间的电流。
d. 输入电容（Ciss）：指当栅极-源极电压为零时，栅极之间的电容。
e. 输出电容（Coss）：指当栅极-源极电压为零时，漏极之间的电容。
f. 反馈电容（Crss）：指当栅极-源极电压为零时，栅极与漏极之间的电容。
(2)动态参数：a.输入电导（Gm）：指在栅极-源极电压为零时，漏极电流与栅极-源极电压之比。
b. 输入电阻（Rin）：指在栅极-源极电压为零时，输入电阻的值。
c. 输出电导（Gds）：指在栅极-源极电压为零时，漏极电流与漏极电压之比。
d. 输出电阻（Rout）：指在栅极-源极电压为零时，输出电阻的值。
e. 转封闭电压（Breakdown Voltage）：指在栅极-源极电压为零时，输出特性曲线开始变弯的电压。
2.晶体管参数：(1)静态参数：a. 饱和电压（Vce）：指在负载线上工作时，集电极与发射极之间的电压。
b.饱和电流（Ic）：指在负载线上工作时，通过集电极的电流。
c. 漏电流（Iceo）：指在基极与集电极之间断开时，通过集电极的漏电流。
d. 输入电容（Cib）：指输入电容的值。
e. 输出电容（Cob）：指输出电容的值。
(2)动态参数：a. 横向混频增益（hfe）：指输入电流与输出电流之比。
b. 纵向封闭电流放大因数（hie）：指基极-发射极之间的电阻。
c.输出电流（Ib）：指基极电流。
d. 纵向式封闭输出电阻（hre）：指输出电流与输入电流之比。
值得一提的是，晶体管比场效应管多一种参数：工作频率。
此参数指示了晶体管在给定频率下的性能。
这些是常见的场效应管和晶体管的主要参数。
不同的型号和规格的场效应管和晶体管可能会有其他额外的参数依赖于具体应用和要求。
最实用的场效应管参数
最实用的场效应管参数场效应管是一种重要的半导体器件，广泛应用于电子电路中，具有许多实用的参数。
本文将详细介绍场效应管的一些最实用的参数。
1. 阈值电压（Vth）：阈值电压是指在场效应管工作时，控制栅极电压与源极电压之间的差值，当栅极电压超过阈值电压时，场效应管开始导通。
阈值电压是评估场效应管导通特性的重要指标，对于电路设计和选型具有重要意义。
2. 最大漏源电压（VDSmax）：最大漏源电压是指场效应管可以承受的最高电压，超过该电压会导致场效应管击穿，失去正常工作状态。
在实际应用中，需要确保电路中的电压不会超过场效应管的最大漏源电压。
3. 最大漏极电流（IDmax）：最大漏极电流是指场效应管可以承受的最高电流，超过该电流会导致场效应管过载，失去正常工作状态。
在电路设计中需要确保电路中的电流不会超过场效应管的最大漏极电流。
4.开关速度：场效应管的开关速度是指场效应管从关断到导通或从导通到关断的时间，开关速度影响着场效应管在高频电路中的应用。
开关速度较快的场效应管适用于高频电路，而开关速度较慢的场效应管适用于低频电路。
5. 输出电导（gm）：输出电导是指场效应管输出特性曲线上的斜率，表示场效应管的放大效果。
输出电导越大，说明场效应管具有更好的放大效果，适用于放大电路。
6. 输入电容（Ciss）：输入电容是指场效应管输入端电容的总和，包括栅极到源极电容和栅极到漏极电容。
输入电容影响着场效应管对输入信号的响应速度，输入电容越大，响应速度越慢。
7. 输出电容（Coss）：输出电容是指场效应管输出端电容，包括漏极到源极电容和漏极到栅极电容。
输出电容影响着场效应管的输出特性，输出电容越大，输出特性越不稳定。
8. 开启电压（VGSth）：开启电压是指场效应管开始导通时，栅极电压与源极电压之间的差值。
开启电压越小，场效应管的导通能力越强。
9. 内部电阻（Ron）：内部电阻是指场效应管导通时，漏源之间的电阻。
内部电阻越小，场效应管导通时的功耗越小。
