铝单板幕墙简介及特点

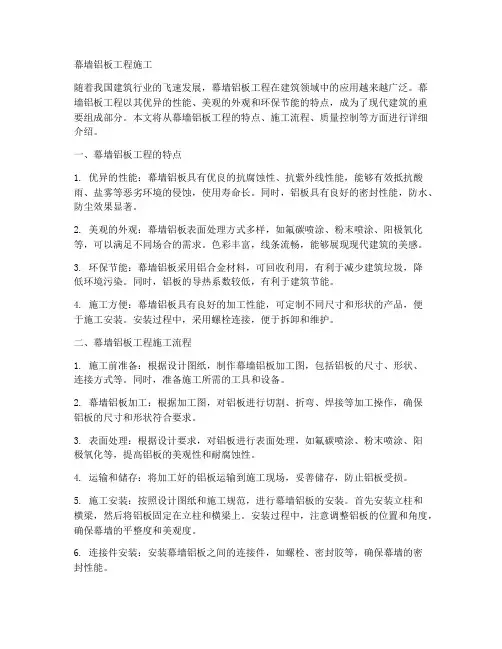

幕墙铝板工程施工
幕墙铝板工程施工随着我国建筑行业的飞速发展，幕墙铝板工程在建筑领域中的应用越来越广泛。
幕墙铝板工程以其优异的性能、美观的外观和环保节能的特点，成为了现代建筑的重要组成部分。
本文将从幕墙铝板工程的特点、施工流程、质量控制等方面进行详细介绍。
一、幕墙铝板工程的特点1. 优异的性能：幕墙铝板具有优良的抗腐蚀性、抗紫外线性能，能够有效抵抗酸雨、盐雾等恶劣环境的侵蚀，使用寿命长。
同时，铝板具有良好的密封性能，防水、防尘效果显著。
2. 美观的外观：幕墙铝板表面处理方式多样，如氟碳喷涂、粉末喷涂、阳极氧化等，可以满足不同场合的需求。
色彩丰富，线条流畅，能够展现现代建筑的美感。
3. 环保节能：幕墙铝板采用铝合金材料，可回收利用，有利于减少建筑垃圾，降低环境污染。
同时，铝板的导热系数较低，有利于建筑节能。
4. 施工方便：幕墙铝板具有良好的加工性能，可定制不同尺寸和形状的产品，便于施工安装。
安装过程中，采用螺栓连接，便于拆卸和维护。
二、幕墙铝板工程施工流程1. 施工前准备：根据设计图纸，制作幕墙铝板加工图，包括铝板的尺寸、形状、连接方式等。
同时，准备施工所需的工具和设备。
2. 幕墙铝板加工：根据加工图，对铝板进行切割、折弯、焊接等加工操作，确保铝板的尺寸和形状符合要求。
3. 表面处理：根据设计要求，对铝板进行表面处理，如氟碳喷涂、粉末喷涂、阳极氧化等，提高铝板的美观性和耐腐蚀性。
4. 运输和储存：将加工好的铝板运输到施工现场，妥善储存，防止铝板受损。
5. 施工安装：按照设计图纸和施工规范，进行幕墙铝板的安装。
首先安装立柱和横梁，然后将铝板固定在立柱和横梁上。
安装过程中，注意调整铝板的位置和角度，确保幕墙的平整度和美观度。
6. 连接件安装：安装幕墙铝板之间的连接件，如螺栓、密封胶等，确保幕墙的密封性能。
7. 验收：施工完成后，进行验收。
检查幕墙铝板的安装质量、外观效果、密封性能等方面，确保符合设计要求和施工规范。
三、幕墙铝板工程质量控制1. 材料验收：对进场的幕墙铝板进行检查，核对材料的品种、规格、颜色等，确保与设计要求一致。
建筑构造 铝板幕墙
三、铝板幕墙市场趋势
第四、环保、节能将成为铝板幕墙企业发展的主题。2008年北京奥运会提 出的“绿色奥运、科技奥运、人文奥运”三大理念,奥运工程也必然是高标 准的绿色工程。而随着小康生活的到来,消费者对自己的居住环境的要求越 来越高。绿色消费成为主导建筑消费市场的主导观念,绿色消费带来了巨大 的绿色商机。因此,满足绿色消费需求,发展高性能、高技术生态建筑幕墙, 不仅要从建筑外观效果、幕墙自身的基本物理性能以及造价等方面去思考, 也要把幕墙的整体设计与生态环境挂上钩,针对建造后的幕墙能具有良好的 性能,减少对环境的污染,给人们营造舒适的环境。 第五、铝板幕墙产品差异性小,竞争更加激烈。铝板幕墙市场竞争更加激烈。 由于铝板幕墙行业已进入初步成熟期阶段,竞争程度激烈,导致目前各企业 利润降低。建筑幕墙市场产品日渐丰富,形成了以铝、塑、木、钢四大材料 为主的多元化市场结构,新材料、新技术的应用将出现更多新产品,铝板幕 墙产品与其他行业比,产品差异性小,竞争更加激烈。
Thank you
更多资料请访问：/u-459960.html
二、铝板幕墙在应用中应注意的几点问题
1.幕墙系统的抗变形能力 必须对幕墙系统的每个重要部位进行科学的力学计算，考虑风 压、自重、地震、温度等作用对幕墙系统的影响，对埋件、连接系 统、龙骨系统、面板及紧固件进行仔细校核，确保幕墙的安全性。 2.板块是否采用浮动连接 浮动式连接保证了幕墙变形后的恢复能力，保证幕墙的整体性， 不会使幕墙因受作用力而造成变形，避免幕墙表面鼓凸或凹陷情况 的发生。 3.板块的固定方式 板块的固定方式对板块的安装平整度起着决定性作用。板块各 个固定点的受力不一致会造成面材的变形影响外饰效果，所以板块 的固定方式必须采用定距压紧的固定方式，保证幕墙表面的平整度。
铝单板
19
五、铝单板加工图制作 注：严格按照公司PLM编号规则给图纸编号。 1、组成要素： 图形元素（加劲肋、角码挂耳、折边）、标注、技术要求、加工件编号、喷 涂面。 2、技术要求 2.1、材质、厚度 2.2、表面处理、色号 2.3、加工误差 2.4、国家标准
20
3、设计说明 3.1、铝单板加工制作要求 A、原材料标准 B、加工尺寸误差 3.2、通用构造（角码挂耳、折边、加劲肋） 3.3、喷涂要求 《建筑用铝型材、铝板氟碳涂层》JG/T 133-2000第4.4 表1性能要求数据表
2、材料的性能
抗拉强度 σbMPa 规定非比例伸 长应力σP0..2 MPa 不小于 伸长率 (50mm定标 距 ) δ﹒ %
牌号
状态
厚度
1060 1050 1100 8A06 3003 3004 5005 5052
H14 H24 H14 H24 H14 H24 H14 H24 O H14 H24 O O H14 H24 O
65 75 95
— 35
115 60 35 115 65
8 10 6 8 5 6 6 8 25 5 8 18 21 5 6 19
5
3、铝单板加工工艺
铝板加工流程
6Leabharlann 4、铝单板的规格尺寸 铝单板标准尺寸规格： 宽：1200、1500（可定尺）、1800 （可定尺） 长：3000～4000、卷材（不限） 铝板展开尺寸在1200*4000mm以内为常规板，超出为非常规板 通常如果铝板用量不是很大，铝板幕墙的板宽一般都按<1.5米设计，出施工 图的过程中，一但发现有宽、高均大于1.5米时要及时与顾问或设计院进行沟通， 尽量将一条边的分格调整到1.5米内。 若对方有外观要求需要用大板时，要及时与采购部联系，掌握超大板的采购周 期，采取提前提料、提前备货等措施。 若只是少量的位置需要用超大板，也可以让厂家进行焊接处理，刮腻子后再喷 涂即可。
铝单板幕墙
铝单板幕墙铝单板基本介绍铝单板是采用优质铝合金板材为基材，再经过数控折弯等技术成型，表面喷涂装饰性涂料的一种新型幕墙材料。
铝单板基材采用1100H24、1060H24、3003H24、5005H24等幕墙专用单层铝合金板。
铝单板其构造主要由面板、加强筋和角码等部件组成。
成型最大工件尺寸可达8000mm×1800mm（L×W）涂料采用美国PPG、美国威士伯Valspar、荷兰阿克苏诺贝尔AkzoNobel、韩国KCC等知名品牌涂料，涂层分为二涂一烤、三涂二烤，其涂层性能达到AAMA（美国建筑制造业协会）和ASCA（美国建筑喷涂协会）的AAMA2605－98标准。
常规厚度：2.0mm、2.5mm、3.0mm。
常用规格：600*600mm、600*1200mm铝单板的特点1、重量轻，钢性好、强度高3.0mm厚铝板每平方反重8kg，抗拉强度100-280n/mm22、耐候性和耐腐蚀性好。
采用kynar-500、hylur500为基料的pvdf氟碳漆可达25年不腿色。
3、工艺性好。
采用先加工后喷漆工艺，铝板可加工成平面、弧型和球面等各种复杂几何形状。
4、涂层均匀、色彩多样。
先进静电喷涂技术使得油漆与铝板间附着均匀一致，颜色多样，选择空间大。
5、不易玷污，便于清洁保养。
氟涂料膜的非粘着性，使表面很难附着污染物，更具有良好向洁性。
6、安装施工方便快捷。
铝板在工厂成型，施工现场不需裁切，固定在骨架上即可。
7、可回收再利用，有利环保。
铝板可100%回收，不同于玻璃，石材，陶瓷，铝塑板等装饰材料，回收残值高。
铝单板应用场合1、建筑物外墙、梁柱、阳台2、候机/车楼3、会议厅、歌剧院4、体育场馆5、接待大堂等等防火性能：英国BSI防火测试及格（BS476）铝单板和铝塑板的比较金属板幕墙应用已经有了几十年的历史，现在还在使用的包括有铝单板、铝塑复合板和铝蜂窝板三种。
在这三种材料中，最常用的是铝单板和铝塑板。
建筑幕墙板铝单板的简单构造、主要性能、安装方法介绍
建筑幕墙板铝单板的简单构造、主要性能、安装方法介绍建筑幕墙板铝单板的简单构造、主要性能、安装方法介绍详细描述：铝单板以高等级铝合金为主要材料，经过裁剪、折边、弯弧、焊接、加筋、打磨、喷涂等工序等多种加工工艺处理完成的金属幕墙产品。
铝单板作为建筑外墙装饰的一种主要选择对象，它与瓷片、玻璃、铝塑板、蜂巢板、大理石等外装材料相比，因其独特的优越性而具有广阔的发展空间。
人们习惯上把它归入铝质幕墙板一类产品。
铝质幕墙板可细分为：单层板、铝塑复合板、铝蜂巢板3种典型产品，视具体要求而加以选择。
（1）建筑幕墙板铝单板的简单构造：（1）铝单板主要选用1100系列或是3003系列铝合金板材经过折弯成型、焊接、背面加槽型加强肋，四周铆接角码组成。
（2）表面涂层：室外用材一般选用氟碳涂料，室内用材可选择聚酯涂料和粉末涂料。
（3）户外用铝单板厚度一般选择2.5mm、3mm；低层和裙楼部分可选择2.0mm厚度，室内墙面与吊顶用时可选择最薄1.0mm或1.5mm。
铝单板的外形尺寸一般长度可由客户任意选择，展开后宽度一般不超过1800mm。
（2）建筑幕墙板铝单板的主要性能：（1）与瓷片、玻璃等材料相比，顶铝单板具有重量轻、强度高、刚性好、易加工等特点。
（2）表面涂层由于选择了氟碳涂料，故具有超强的耐候性和耐紫外线性能，色彩和光泽保持长久，耐腐蚀性好，可在-50℃-80℃的恶劣条件下使用。
（3）耐酸碱性能良好。
目前氟碳涂料是户外使用性能最优异的涂料。
（4）加工性能优良，易切割、焊接、弯曲，可制作造型和便于工地安装，这一点是其它装饰材料无法比拟的。
（5）隔音、减震性能良好，并可在铝单板上任意冲孔，也可在背后加吸音棉、岩棉等吸音隔热材料，阻燃性好，发生火灾时无毒烟产生。
（6）颜色可选择性广、色泽漂亮，可任意选择。
（7）易清洁，维护方便，符合环保要求。
（3）建筑幕墙板铝单板的安装方法：(一)放线：固定骨架，将骨架的位置弹到基层上。
骨架固定在主体结构上，放线前检查主体结构的质量。
铝单板幕墙工程详解
五、主要机具设备
1、测量工具：全站仪，铅垂仪，自动安平水准仪，5m塔尺， 5m钢卷尺若干，50m、30m钢卷 尺。
2、检查预埋件或安装后置件工具：小锤子、电锤、水准仪、经纬仪、水平尺、卷尺、紧线器、 吊锤、钢丝线。
1、技术准备
六、作业条件
1.1熟悉与审查施工图纸 1.2审查设计图纸是否完整、齐全。
三、图集规范
四、材料要求
1一般规定 1．1、材质：铝单板材质选择应符合《铝合金建筑型材》GB/T5237的规定，通常采用的材质型 号为3003H24；本工程拟采用铝单板厚度为2mm。 1．2、涂层：采用氟碳漆涂层，涂层遍数不得小于两道，厚度应大于25μm；且氟碳树脂含量不 应小于75%；氟碳涂层应无起泡、裂纹、剥落等现象。
2.6脚手架等操作平台搭设就位。
喷涂过程一般分为二涂、三涂或四涂。氟碳涂层具有卓越的抗腐蚀性和耐候性，能抗酸雨、盐雾和各种空 气污染物，耐冷热性能极好，能抵御强烈紫外线的照射，能长期保持不褪色、不粉化，使用寿命长。
铝单板其构造主要由面板、加强筋和角码等部件组成。成型最大工件尺寸可达8000mm×1800mm(L×W) 涂料采用美国PPG、美国威士伯Valspar、荷兰阿克苏诺贝尔AkzoNobel、韩国KCC、等知名品牌涂料，涂 层分为二涂一烤、三涂二烤，其涂层性能达到 AAMA( 美国建筑制造业协会 ) 和 ASCA 美国建筑喷涂协会 ) 的 AAMA2605-98标准。 常规厚度:1.5mm、2.0mm、2.5mm、3.0mm。 常用规格:600*600mm、600*1200mm
二、铝单板特点
三、图集规范
《玻璃铝板饰面工程技术规范》JGJ102－2003 《工程建设标准强制性条文》2002年版 《建筑工程施工质量验收统一标准》GB50300－2001 《建筑装饰装修工程施工及验收标准》GB50210－2001
外墙铝单板幕墙施工工法
外墙铝单板幕墙施工工法外墙铝单板幕墙施工工法一、前言外墙铝单板幕墙是一种现代化建筑外墙装饰材料，具有轻质、高强、防火、防水、防腐、寿命长等特点，得到了广泛应用。
本文将对外墙铝单板幕墙施工工法进行详细介绍。
二、工法特点1. 灵活多样：外墙铝单板幕墙可根据设计要求进行切割、弯曲和开孔，形成各种形状和图案，满足建筑外观的设计需求。
2. 简单快捷：铝单板可预制加工，工地现场直接安装，节省了施工时间和成本。
3. 轻质高强：铝单板质量轻，强度高，适用于各种建筑结构。
4. 耐腐蚀：铝单板表面经过特殊处理，具有良好的耐腐蚀性能，可在各种恶劣气候条件下使用。
5. 防火防水：铝单板具有良好的防火性能和防水性能，保证了建筑的安全性和耐久性。
三、适应范围外墙铝单板幕墙适用于各类建筑，如商业建筑、办公楼、酒店、住宅等，可满足不同建筑的外观装饰需求。
四、工艺原理外墙铝单板幕墙施工工法的实际工程与施工工法之间存在密切联系。
在实际应用中，我们采取了以下技术措施：1. 设计方案确定：根据建筑设计要求，确定外墙铝单板幕墙的形状、颜色和尺寸。
2. 施工准备：清理施工现场，准备所需的施工材料和工具。
3. 安装支撑结构：按照设计要求，安装好支撑结构，确保其牢固可靠。
4. 铝单板加工：根据设计要求，将铝单板进行切割、弯曲和开孔加工，以适应外墙的形状和图案。
5. 安装铝单板：根据预先制定的安装顺序，将加工好的铝单板安装到支撑结构上，使用合适的固定件进行固定。
6. 安装附件：安装好铝单板后，根据需要安装玻璃、门窗等附件。
五、施工工艺1. 外墙准备：清理外墙表面，确保平整、干净，并检查外墙结构是否符合要求。
2. 安装支撑结构：根据设计要求，安装好支撑结构，包括横梁、纵梁和垂直支撑。
3. 铝单板加工：根据设计要求，将铝单板进行切割、弯曲和开孔加工。
4. 安装铝单板：按照预定的安装顺序，将加工好的铝单板安装到支撑结构上，使用合适的固定件进行固定。
5. 铝单板拼接：在安装过程中，注意铝单板之间的拼接处理，保证拼缝紧密、平整。
铝单板幕墙
幕墙是建筑物的外墙维护，不承重，看上去就像幕布一样挂上去的，是现代大型和高层建筑常用的轻质墙体，这期我们来了解一种幕墙。
幕墙从用途上可分为：建筑幕墙、构件式建筑幕墙、单元式幕墙、玻璃幕墙、石材幕墙、金属板幕墙、全玻幕墙、点支承玻璃幕墙等。
其中金属板幕墙又分为：不锈钢幕墙、铝塑板幕墙、铝单板幕墙等。
这期我们了解的是——铝单板幕墙，以及铝单板鳞片幕墙。
-01-产品规格及分类Classification铝单板幕墙就是用铝板制成的幕墙。
铝单板的结构主要由面板、加强筋、挂耳等部件组成，也可在面板背面加填隔热矿岩棉。
铝单板的厚度主要采用1.5mm、2.0mm、2.5mm、3.0mm板材，小于或大于此厚度的铝板成本在正常的成本基础上均有所增加。
铝幕墙板厚度主要采用2.0mm、2.5m m、3.0mm板材，市面上有4.0mm、5.0mm厚的铝板。
由于铝单板本身可塑性很高，铝单板幕墙主要用于一些大型的商场的内外装饰、各大型酒店的大堂门面、柱的装饰、高架走廊、人行天桥、电梯包边、阳台包装、广告指示牌、室内异形吊顶等装饰。
-02-材料特性Performance1、可塑性高，由于铝的硬度比较低，具有很好的金属延展性，可以任意塑造出不同的造型，并且幕墙铝单板的生产制作简单，安装步骤简易。
2、具有抗腐蚀性、耐候性，能够有效的抵抗紫外线，不怕风吹日晒，经过氟碳漆表面处理的铝单板可以保持长达25年不褪色。
3、绿色环保，铝单板幕墙板是属于可回收再利用产品，有利于环保，属于国家提倡的节能环保装饰材料。
4、自重轻，仅为大理石的五分之一，是玻璃幕墙的三分之一，大幅度减少了建筑结构和基础的负荷，而且维护成本低，性价比高。
5、保温隔热、防火性好，铝单板幕墙，通过冲孔，加装吸引棉，即可满足隔音隔热和保温等需求；铝单板幕墙是金属材质的，是天然的防火建材之一，经检测，铝板防火等级高达A2级，熔点高达660度，是优秀的防火建材之一。
6、隔音效果好，经检测，铝单板产品隔音高达29-32分贝，相当于实体砖墙的隔音效果，在基建工程中，常用于机场隔声屏障，有效解决交通噪音对居民影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝单板幕墙采用优质高强度铝合金板材，其常用厚度为1.5、2.0、2.5、3.0mm。
其构造主要由面板、加强筋和角码组成。
角码可直接由面板折弯、冲压成型，也可在面板的小边上铆装角码成型。
加强筋与板面后的电焊螺钉(螺钉是直接焊在板面背面的)连接，使之成为一个牢固的整体，极大增强了铝单板幕墙的强度与刚性，保证了长期使用中的平整度及抗风抗震能力。
如果需要隔音保温，可在铝板内侧安装高效的隔音保温材料。
特点：
1：铝单板幕墙钢性好、重量轻、强度高。
铝单板幕墙耐腐蚀性能好，氟碳漆可达25年不褪色。
2：铝板幕墙工艺性好。
采用先加工后喷漆工艺，铝板可加工成平面、弧型和球面等各种复杂几何形状。
3：铝板幕墙不易玷污，便于清洁保养。
氟涂料膜的非粘着性，使表面很难附着污染物，更具有良好向洁性。
4：铝板幕墙安装施工方便快捷。
铝板在工厂成型，施工现场不
需裁切只需简单固定。
5：铝板幕墙可回收再利用，有利环保。
铝板可100%回收，回收价值更高。
铝单板幕墙质感独特，色泽丰富、持久，而且外观形状可以多样化，并能与玻璃幕墙材料、石材幕墙材料完美地结合。
其完美外观，优良品质，使其倍受业主青睐，其自重轻，仅为大理石的五分之一，是玻璃幕墙的三分之一，大幅度减少了建筑结构和基础的负荷，而且维护成本低，性价比高。
铝合金单板一般是2～4mm的铝合金板，在制作成墙板时，先按二次设计的要求进行钣金加工，直接折边，四角经高压焊接成密合的槽状，墙板背面用电焊植钉的方式预留加强筋的固定螺栓。
钣金工作完成之后，再进行氟碳漆的喷涂，一般有二涂三涂，漆膜厚度为3 0～40μm。
铝合金单板容易加工成弧形及多折边或锐角，能够适应
如今变化无穷的外墙装饰的需要，而且色彩丰富，可以按设计及业主的要求任意选色，真正意义上拓宽了建筑师们的设计空间。
