日立喷码机常见故障及日立喷码机维修办法
喷码机容易出现的故障
最近几年，喷码机在我们的日常生活中应用越来越广泛，下面就是喷码机常见的一些维修问题
1、喷码打字不清晰、打字散乱。
除了我们以前提到的清洗喷嘴、清洗喷头前过滤器外，我们更应该学会从电路部分着手进行初步诊断和检测、避免因为电路充电或者校准问题导致打字不清晰、散落或者墨线不稳定的问题。
电路部分的细节包括、充电校准的测量、压力校准，高压测量、地线检测等方面，这时候我们便需要万能表进行辅助工作，万能表的使用和操作学习也是必不可少的，想成为一个喷码机维修高手，应该要懂的部分电路知识，从电路墨路分步骤着手，是我们解决问题更快更稳定的办法。
2、喷码机喷头部分出现问题。
喷头主要留出墨管、回收管、清洗管、电路线路、喷嘴、高压偏转板、回收槽、相位检测器、充电槽等部分组成。
其中容易出问题、解决次数较多的就数墨路的三根管子了，我们的喷码机油墨属于易干凝固的，时间大约为0.3秒，长时间不用，或者非常规停机、很容易导致管路和喷嘴内部积墨，从而导致管路堵塞。
遇到这样的问题，我们一定要认真判断是哪一根管子，然后利用工程师培训用户维修的简单知识进行按步骤执行，逐步打通，喷嘴堵塞严重，可以采取超声波清洗机，达到快捷处理的效果。
3、喷码机喷头清洗频繁。
我们凡是使用小字符电脑喷码机的用户都会遇到清洗喷头、清洗喷嘴的事情，在日常维护中，喷码机厂家一般都会要求用户在每次使用完后进行喷头喷嘴清洗、在喷码机内部程序设定里，也有喷码机清洗设定，可以设定清洗几个循环，一般需要1到2分钟的时间，用清洗壶对着喷嘴挤清洗剂。
日立喷码机的使用,维护维修
⽇⽴喷码机的使⽤,维护维修1．适⽤范围：本标准适⽤于⽇⽴喷码机的使⽤、维护检修。
2．职责：操作⼈员：严格按照SOP进⾏操作，并进⾏⽇常维护检修。
维修⼈员：及时排除故障，并做好定期维护检修⼯作。
设备管理员：监督执⾏本SOP。
3．使⽤：3.1、警告：●墨⽔和溶剂含有有机溶剂，接触时请佩戴⼿套和护⽬镜。
●当操作触摸屏时，请匆⼤⼒敲击屏幕。
●紧急情况下，按下电源按钮切断电源。
（1）按下电源按钮接通喷码机电源，经过约50秒设备功能检索，进⼊主⽬录画⾯。
（2）在喷头下⾯放下些纸或烧杯，轻按触摸屏右上⾓“运⾏”屏幕画⾯显⽰下⼀⽬录操作画⾯。
（3）轻按“墨线喷出”喷码机进⼊开机处理中。
●墨⽔从喷嘴喷出●如果开机过程中出现异常屏幕，轻按触摸屏右上⾓“控制”，屏幕提⽰再按“快速停机”。
●当墨线喷出瞬间，会散布⼀此墨点但设备不会提⽰警告。
A、如果操作时提⽰警告①参考开机操作将设备状态转为“停⽌”。
②旋松喷头罩锁紧螺丝，卸下喷头罩。
③按说明书图3.4指⽰范围⽤溶剂将喷头各部件清洗，并⽤⽆尘纸擦⼲溶剂。
④安装喷头罩后，轻按“运⾏”→屏幕提⽰再轻按“墨线喷出”。
⑤确认墨线喷射在回收管中收（垂直⽅向，⽔平⽅向）⑥安装喷头罩，如果设备提⽰“喷头罩未装”警告，轻按“删除信息”⑦设备状态转为“待机”B、“待机”“可以喷印”状态之间切换3.2、按步骤执⾏墨线停⽌，如果没有挂靠此步骤关闭电源，喷嘴由于⽰经清洗将会堵塞，重新开机时须要喷嘴清洗。
在“待机”或“可以喷印”状态，按右上⾓“停⽌”键，屏幕显⽰确认停机处理界⾯，按“墨线停⽌”键，设备进⼊“停机处理中”状态。
4、维护检修（1）在“操作维护操作确认”版⾯，按“循环控制”→按右边“次页”。
（2）补充新墨⽔：打开前盖板，将墨⽔缸拉出打开墨⽔缸盖，倒⼊新墨⽔后旋紧墨⽔缸盖，将墨⽔缸放回原位，合上前盖板。
（3）补充溶剂：打开前盖板，将溶剂缸拉出打开溶剂缸盖，倒⼊溶剂，旋紧溶剂盖，将溶剂缸放回原位，合上前盖板。
常见的喷码机故障解决方法
常见的喷码机故障解决方法常见的喷码机故障解决方法一、喷码机喷不出任何字符1、参数设置不正确，请重新按用户手册的指导设置各参数；2、编辑不正确，或没有编辑字符，请重新清屏编辑；3、光电开关位置调整不当，调节光电开关的位置；4、高压板没有高压（可用绝缘螺丝刀试高压板是否打火以及打火强弱），高压潮湿，停止打印后等待一段时间再试；5、单片机板受外界磁场干扰，将喷码机远离强磁场源，重新开机调整。
二、开机后没有墨线喷出1、喷嘴堵塞，执行喷嘴打通程序；2、没有墨压，调整墨压到规定数值；3、主墨滤严重堵塞，更换主墨滤；4、单片机板受干扰，重新开机、编辑字符、设置参数。
三、墨线没有断点1、墨水粘度很高或很低，更换墨水重新运行；2、喷嘴堵塞，执行喷嘴打通程序；3、喷腔问题，联系服务工程师解决四、机器泵墨灯常亮1、泵墨滤堵塞，更换泵墨滤；2、真空度太大、进气压力低或墨压高，按用户手册规定调整各部分的气压和真空；3、查看机器内部是否有漏墨的情况。
五、显示“稀缺释剂”1、稀释剂瓶内没有稀释剂或很少，重新填加稀释剂；2、接近开关组件与稀释剂瓶距离远，检测不到，调整稀释剂瓶的位置让其靠近接近开关；3、接近开关灵敏度降低，调整接近开关上的电位器以提高检测灵敏度六、喷字模糊解决办法：1、断点值调节不当，调整断点值，可以一边喷字一边调节，直到合适数值；2、相位灯常亮或常闪；3、墨水粘度不正确，调整墨水粘度；4、喷嘴微堵塞，执行喷嘴打通程序；5、主墨滤堵塞，清洗、更换主墨滤；6、墨压调节不当，按用户手册规定调整墨压；7、喷头正压风调节过大，调小喷头正压风七、乱码错位解决办法：1）编辑错误，不能用箭头键代替空格键使用；2）单片机板受干扰，重新清屏再编辑，或者重新开关机试一试。
八、喷嘴堵塞解决步骤：1）执行喷嘴打通程序，如果没有效果可以堵住回收器口同时加大墨压执行打通；2）用喷嘴扳手拆下喷嘴放进装有稀释剂或清洗剂的容器中浸泡一段时间然后再试；3）如有超声波清洗机，可用超声波清洗机清洗。
喷码机故障分析及解决方法
喷码机故障分析及解决方法目录：一，墨线故障二，高压故障三，相位故障四，通讯故障五，粘度计故障六，墨水粘度高七，墨水粘度低八，字体残缺九，字体高度过高或字体高度不够十，断点不好十一，回收器积墨十二，高压板积墨十三，回收不好或不回收十四，喷嘴微堵十五，主滤堵十六，压力无法调节或墨压值达不到标准值十七，不喷印或间隔性不喷印十八，不常见的疑难杂症（待续）故障分析及解决方法：一、墨线故障：故障分析：1)回收器、喷头加热块的周围有墨物或异物2)开机没有墨线从喷嘴射出3)没有墨点分裂4)回收器无法正常回收墨滴5)充电极没有对墨线充电，充电线断或虚焊6)PCU板接收不到回收器检测反馈的墨点充电信号解决方法：a)清洗回收器及周围；回收器接管处清洗干净并且其与喷头体保持一定的距离；擦洗干净喷头加热块与充电极连接处；b)首先查看压力是否在40psi，调压阀调至其正常值；若压力正常还没有墨线出来，就用超声波超洗喷嘴片及喷嘴滤片；若不行就看供墨电磁阀是否能正常开关，可以手动操作开泵、供墨电磁阀，若没有墨线出来就更换供墨电磁阀；若压力为零或压力值很小，而且调压阀正常还无法调至正常值，就得查看供墨泵是否漏了，若泵漏就更换；若泵没有漏就得检查供墨单向阀是否正常，可以拔掉供墨单向阀的出墨管，用烧杯接着，然后手动操作开泵、供墨电磁阀，看有没有墨水流出，若没有墨水流出就说明供墨单向阀坏了，然后更换或对其维修，若有墨水流出说明供墨单向阀正常，然后就检查主滤是否堵塞，拔掉主滤出墨管，用烧杯接着，手动操作开泵、供墨电磁阀，看有没有墨水流出，若没有墨水流出或流量小说明主滤堵塞了，就更换新主滤，若有墨水流出且流量正常说明主滤正常；c)首先检查喷嘴晶振线是否连接正常，若连接正常就调整驱动值；若有虚接或断裂就对其维修或者更换；再者检查PCU板与PDU板和喷嘴之间接线是否虚接；最后更换PDU板或PCU板；（注意：有时喷嘴微堵也会没有断点分裂）d)首先查看墨线是否偏出回收器，若墨线位置正常但回收不好，就检查回收过滤器是否堵塞，对其进行清洗或更换；若是不回收或间隔性不回收，先确定回收泵是否正常，若回收泵不漏就检查回收管路是否堵塞或松脱，再检查回收单向阀是否正常，可以拔掉回收单向阀的出墨管，用烧杯接着，手动操作开泵、供墨电磁阀、回收电磁阀，若有墨水流出且流量正常，说明回收单向阀正常，若没有墨水流出或流量小或间隔性有墨水流出，说明回收单向阀坏了，对其进行更换；e)首先检查PDU板与充电线的黄金插头是否连接正常；再检查连接充电线电缆里的10K电阻是否虚接，可以用万用表来测量，用一只表笔量充电线与PDU板连接处的一端，用另一只表笔量充电线的另一端，看其电阻是否在10K左右，若在10K左右说明连接正常；若值是无限大说明其断接了，对其拨开进行焊接；最后更换PDU板或PCU板；f)首先检查回收检测线是否松动或断开；再检查回收管地线是否脱落；再者检查PDU板与回收检测极之间接线是否松脱；最后更换PDU板或PCU板；二、高压故障：故障分析：1)喷头过于潮湿2)高压板与零极板有墨物或其之间的距离不合适；高压板支架及高压导线有脏墨3)喷嘴微堵4)高压电源的高压堡灵敏度调整不合适5)高压误报6)高压电源与PDU板之间的4芯控制线虚接7)高压电源坏掉8)PDU板或PCU板坏掉解决方法：a)清洗喷头并用吹风机吹干（方喷头的可能会是后盖里进溶剂了，拆掉对其吹干，为了避免以后再进溶剂，可以对其密封巢里添加生胶带，增加密闭性）b)调整高压板与零极板之间的距离，大概一个十字螺丝刀头直径的距离，把其放在它们之间有点松即可；彻底清洗高压板及支架、高压导线，还有零极板并且吹干；c)用超声波超洗喷嘴片及喷头滤片；d)调整高压电源的高压堡灵敏度致合适位置，调高压堡时要注意其箭头的标示，不要调反了，而且要轻微的调，调的力量过大或调的量很大，会导致高压电源的报废；e)首先可能是ICU板的芯片造成的，是其程序的问题，更换即可；或者把墨水箱上的两个黑线连接在一起试试；f)重新接好4芯控制线接头；g)先检测一下高压电源是否正常，可以拔掉高压电源的高压输出导线，然后开墨线、高压，让喷码机就绪，若还报高压故障说明高压电源坏了，更换高压电源；h)更换PDU板或PCU板；三、相位故障：故障分析：1)喷嘴驱动设置不正确2)喷头后盖里进溶剂或受潮了3)喷嘴微堵4)喷码机没有接地，受到了干扰5)喷头抗干扰小板有墨物或坏了6)墨水黏度不正常或墨水过期7)回收器、回收检测线及回收系统不好或不稳定8)电源地线接地是否良好9)PCU板或PDU板不正常解决方法：a)重新设置喷嘴驱动值，这得根据断点的形态来设置，一次设置在2~5的增加或减少；b)打开喷头后盖，用吹风机吹干c)用超声波超洗喷嘴片、喷嘴滤片d)给喷码机良好的接地，并避免或排除周围的干扰e)可以先用溶剂擦洗抗干扰小板，再用酒精擦洗，最后用吹风机吹干，若还不行就更换新的；f)调整墨水黏度致正常值或更换新墨g)先检查回收器与回收底座之间连接是否完好，有无漏墨现象，若有就维修或更换；可以在回收底座与喷头之间添加自行车内胎，彻底清洗回收的小白圈；超洗回收过滤器或更换；再检查回收单向阀工作是否正常，若不正常就维修或更换；h)把电源接地线良好接地i)更换PDU板或刷改PCU板的PAU、PAU程序，若还不行最后只好更换整套的喷头喉管；四、通讯故障：故障分析：喷码机通电开机以后，会自己检测ECU、ICU、PCU和IOU 板之间的连接状态，它们是串联通讯的，如果其中任何单元之间的通讯有问题，显示屏故障栏将显示通讯故障。
喷码机操作及故障解决方法
喷码机操作及故障解决方法一、故障解决方法：1、高压故障:解决方法：洗喷头（管墨线——关回收槽——清洗喷头——吹干——开回收槽——开墨线）2、墨点检测故障：解决方法：1）基础充电极、检测极、喷嘴是否有油墨（洗喷头）2）调整墨线断点（用内六方逆时针旋转至底部，然后顺时针旋转用放大镜看调整后墨线断点至少有二到三点即可。
注：调整最大角度为270度）3）后盖受潮（用吹风球吹两极板，吹干即可；若还不行打开后盖吹干即可）3、回收故障解决方法1）墨线是否进回收槽（如不进回收槽则有厂家专业人士维修）2）是否开回收槽（水平为关竖直为开）3）是否有真空（先松开真空气压表下较大螺母，调节小螺母为0.2个真空即可）4）是否堵喷嘴（1、洗喷头：2、打通喷头，首先关回收槽，同时做溶剂吸入）5）如果以上都正常检查是否堵住回收槽（打开后盖找到与回收槽相连绿色细管，拔开细管用吹气球从前往后吹，吹通即可）6）注：其他问题则有厂家进行维修。
二、操作方法1、本机用的是5160油墨，5152添加剂以及清洗剂，每次机器工作结束关机后，应及时关闭回收槽、清洗喷头，下次开机，检查缓压缸液位在两个“+”的情况下，墨线指示灯开始闪亮准备工作，当常亮的时候，即可开机工作。
（此时，按喷头维护灯则显示喷头情况，喷墨速度在19M/S；墨点检测数字中至少有首尾相连的“111”即为正常）。
按以上方法进行维修。
2、本机编写信息常用字体为7号、9号、11号、16号‘24号字体在信息编写菜单中按返回键，将光标移至信息，按确认键，重新开始命名信息后，再将光标字型菜单后按确认键，在本栏目中，修改字体型号，字宽倍数设定、字间隔三项即可（根据所喷管子粗细，以及喷出效果来调整相应参数）。
根据厂家所需信息进行编写信息，然后按返回键将光标移至信息菜单，将所编写信息进行保存，再装入喷码机，再返回到生产菜单中，进行对该信息喷墨速度进行修改，一般为300~400之间。
（信息喷墨速度与牵引速度有关，牵引越快喷墨越快）。

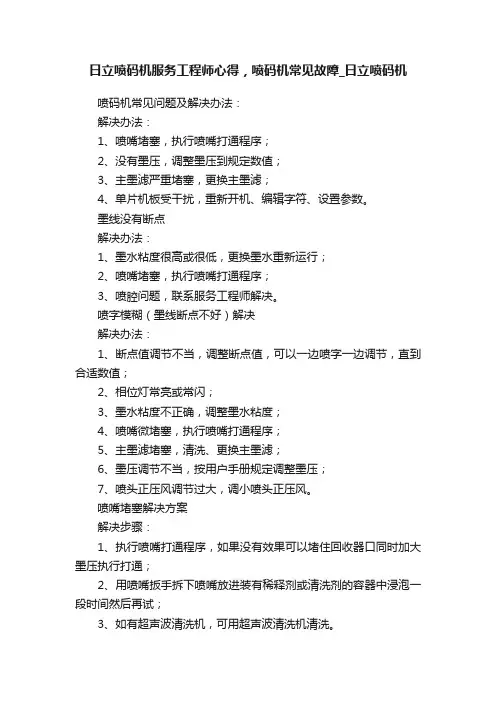

日立喷码机服务工程师心得，喷码机常见故障_日立喷码机
日立喷码机服务工程师心得，喷码机常见故障_日立喷码机喷码机常见问题及解决办法：解决办法：1、喷嘴堵塞，执行喷嘴打通程序；2、没有墨压，调整墨压到规定数值；3、主墨滤严重堵塞，更换主墨滤；4、单片机板受干扰，重新开机、编辑字符、设置参数。
墨线没有断点解决办法：1、墨水粘度很高或很低，更换墨水重新运行；2、喷嘴堵塞，执行喷嘴打通程序；3、喷腔问题，联系服务工程师解决。
喷字模糊（墨线断点不好）解决解决办法：1、断点值调节不当，调整断点值，可以一边喷字一边调节，直到合适数值；2、相位灯常亮或常闪；3、墨水粘度不正确，调整墨水粘度；4、喷嘴微堵塞，执行喷嘴打通程序；5、主墨滤堵塞，清洗、更换主墨滤；6、墨压调节不当，按用户手册规定调整墨压；7、喷头正压风调节过大，调小喷头正压风。
喷嘴堵塞解决方案解决步骤：1、执行喷嘴打通程序，如果没有效果可以堵住回收器口同时加大墨压执行打通；2、用喷嘴扳手拆下喷嘴放进装有稀释剂或清洗剂的容器中浸泡一段时间然后再试；3、如有超声波清洗机，可用超声波清洗机清洗。
注意：重新安装时注意不要装反，刻字一面朝下安装。
喷出来的字是乱码或错位问题解决解决办法：1、编辑错误，不能用箭头键代替空格键使用；2、单片机板受干扰，重新清屏再编辑，或者重新开关机试一试。
常显示故障“缺稀释剂”解决办法：1、稀释剂瓶内没有稀释剂或很少，重新填加稀释剂；2、接近开关组件与稀释剂瓶距离远，检测不到，调整稀释剂瓶的位置让其靠近接近开关；3、接近开关灵敏度降低，调整接近开关上的电位器以提高检测灵敏度。
喷码机五大常见故障及解决方法
喷码机五大常见故障及解决方法喷码机是一种常用的工业打码设备，用于在产品包装上打印文字、数字、图形等信息。
然而，在使用过程中难免会遇到一些故障，影响工作效率。
下面将介绍喷码机的五大常见故障及解决方法。
一、喷头堵塞喷头堵塞是喷码机最常见的故障之一、主要表现为打印不清晰、喷出的字迹不完整或缺失。
造成堵塞的原因主要有：墨水质量不佳、沉淀物积累、喷头长时间未使用等。
解决方法如下：1.更换墨水：使用优质的墨水，避免出现墨水质量不佳造成的堵塞问题。
2.清洗喷头：将喷头取下，用洗头液进行清洗。
注意要使用专用的洗头液，避免造成更严重的堵塞。
3.定期保养：定期使用喷头清洗液进行清洗，以防止沉积物积累。
二、墨水不流畅墨水不流畅是喷码机常见的故障之一、主要表现为墨水喷出不均匀、出现斑点或横杠现象。
造成墨水不流畅的原因有：喷头堵塞、墨水低温等。
解决方法如下：1.温暖墨水：将墨水放置在温暖的环境中，将墨水中的冰晶融化，使其变得更加流畅。
2.清洗喷头：同喷头堵塞时的解决方法一致，清洗喷头可以解决一些流畅性问题。
3.修复喷头：如果清洗喷头无效，可能需要修复或更换喷头，以恢复墨水的正常流动。
三、打印位置错位打印位置错位是喷码机常见的故障之一、主要表现为打印位置偏移、过高或过低。
造成打印位置错位的原因有：喷码机安装不稳、设置错误等。
解决方法如下：1.重新安装喷码机：确保喷码机安装稳固，避免移动或晃动。
2.调整参数设置：检查喷码机的参数设置，确保打印位置设置正确。
四、墨水喷射不稳定墨水喷射不稳定是喷码机常见的故障之一、主要表现为墨水喷射时有时无、喷射力度不均等。
造成墨水喷射不稳定的原因有：墨水质量不佳、墨水压力不稳定等。
解决方法如下：1.更换墨水：使用质量更好的墨水，确保墨水的质量稳定。
2.调整墨水压力：根据墨水的特性和设备要求，调整墨水的压力，使喷射更加稳定。
五、墨水残留墨水残留是喷码机常见的故障之一、主要表现为墨水在打印过程中滴入产品包装上，影响产品质量。
喷码机的常见故障和处理方式有哪些
夜雨殇城的心情不同于痋,同一种安慰芳罔的方式,用了这么多遍
机液位检测电极连线 3，喷码机添加剂不足加入 添加剂 4，检查喷码机添加剂添加电磁阀是否正 常 5，喷码机风扇故障或压缩空气不足检查排风 扇或压缩空气 6，喷码机温度故障改变环境 7， 喷码机粘度故障检查粘度测量管路 8，喷码机粘 度故障，检测墨水以及确认粘度计电磁阀是否正
常 9，喷码机启动墨线时的故障喷头盖未合关闭 喷头盖 10，喷码机高压故障清洗、干燥喷头电极; 清洁高压连线 11，喷码机墨线回收故障检查回收 阀是否打开;喷码机喷印期间故障 1，喷码机黑点 检测故障关闭墨线，清洗并吹干喷头电极;,2， 检查喷码机运行参数;3，确认油墨是否失效;执
喷码机作为一款精密工业设备，总会在生产 中出现一些故障。许多的喷码机故障现象往往都 差不多，而且处理的思路也大同小异。当你的喷 码机或者打标机出现故障时，该怎么处理呢?今 天成都林仕的工程师给大家总结了一些常见的 故障现象以及排除故障的常见方式，希望对大家
有用老师傅常说，最好的维修是保养和维护，做 好这一步，基本可以避免很多故障，下面先来学 习一下基本的维护保养方法吧：1.检查喷码机墨 水和溶剂的液位，低位时必须按程序及时添加。 2.检查喷码机墨水黏度是否正常，喷码机墨水很 关键，墨水的黏度对喷码机的正常使用有很大的
清洗喷头 11，检查喷头支架是否稳定 12，检查 喷头与物件的距离 13，检查喷码机墨线在回收槽 内是否居中等温馨提示：以上方法仅供参考，不 同型号的产品，维护和保养略有差异，但原理和 思路都大同小异。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日立喷码机常见故障及日立喷码机维修办法：
1 日立喷码机高压故障
高压变压器的输出电压过高
高压变压器输入端接触不良
高压变压器故障；维修站联络
2 日立喷码机充电量过高
喷码机检测到墨水粒子带电量过低高压偏转板或回收管严重积墨附近干扰源
清洗喷头内部或排除干扰源
3 日立喷码机充电量过低
喷码机检测到墨水粒子带电量过低墨水粒子分离不良；
墨水粒进入回收管；
调整墨线。
4 日立喷码机无充电
油墨粒子无带电量墨水未进入回收管；
喷嘴阻塞；
调整墨线。
5 日立喷码机噪音干扰机器主控部分故障，并被强制复位
附近有强干扰源；
电源关闭排除干扰源，再投入电源ON。
6 日立喷码机高压汇漏
偏转板高压过低偏转板积墨；
偏转板基座积墨；
清洗高压偏转板。
7 日立喷码机喷印不良
印字欠点或字体乱回收管有异物附着，清洗回收管
带电电极、偏向电极有积墨或异物附着；―――清洗电极
墨水出口有异物附着；―――去除异物
墨线位置不正确；―――调整墨线位置
振荡电压设定值不适当；――调整振荡电压设定值
墨水劣化；――更换墨水
喷嘴阻塞等――喷嘴逆清洗。
