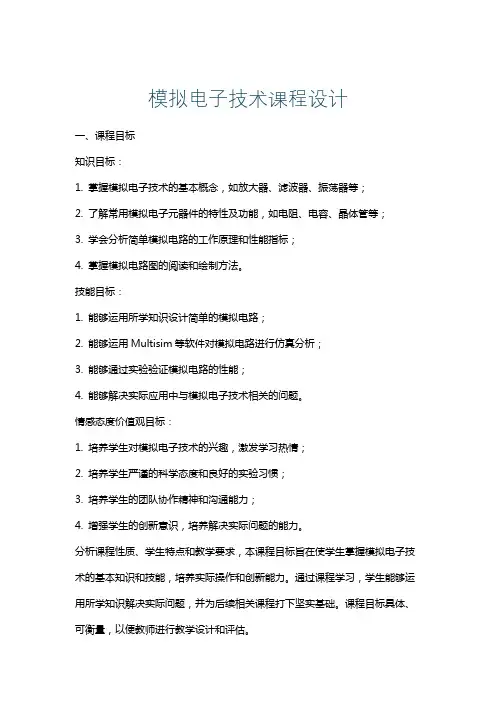

模拟电子技术课程设计

模拟电子技术课程设计一、课程目标知识目标:1. 掌握模拟电子技术的基本概念,如放大器、滤波器、振荡器等;2. 了解常用模拟电子元器件的特性及功能,如电阻、电容、晶体管等;3. 学会分析简单模拟电路的工作原理和性能指标;4. 掌握模拟电路图的阅读和绘制方法。
技能目标:1. 能够运用所学知识设计简单的模拟电路;2. 能够运用Multisim等软件对模拟电路进行仿真分析;3. 能够通过实验验证模拟电路的性能;4. 能够解决实际应用中与模拟电子技术相关的问题。
情感态度价值观目标:1. 培养学生对模拟电子技术的兴趣,激发学习热情;2. 培养学生严谨的科学态度和良好的实验习惯;3. 培养学生的团队协作精神和沟通能力;4. 增强学生的创新意识,培养解决实际问题的能力。
分析课程性质、学生特点和教学要求,本课程目标旨在使学生掌握模拟电子技术的基本知识和技能,培养实际操作和创新能力。
通过课程学习,学生能够运用所学知识解决实际问题,并为后续相关课程打下坚实基础。
课程目标具体、可衡量,以便教师进行教学设计和评估。
本章节教学内容主要包括以下几部分:1. 模拟电子技术基本概念:介绍放大器、滤波器、振荡器等基本组成部分及其作用。
2. 常用模拟电子元器件:讲解电阻、电容、晶体管等元器件的特性、符号、选用和应用。
3. 简单模拟电路分析:分析放大器、滤波器、振荡器等电路的工作原理和性能指标。
4. 模拟电路图的阅读与绘制:教授电路图的识别、分析和绘制方法。
5. 模拟电路设计与仿真:运用Multisim等软件进行电路设计与仿真分析。
6. 实验教学:开展与模拟电子技术相关的实验,培养学生的实际操作能力。
具体教学内容安排如下:第1周:模拟电子技术基本概念,教材第1章;第2周:常用模拟电子元器件,教材第2章;第3周:放大器电路分析,教材第3章;第4周:滤波器与振荡器电路分析,教材第4章;第5周:模拟电路图的阅读与绘制,教材第5章;第6周:模拟电路设计与仿真,教材第6章;第7周:实验1,教材附录;第8周:实验2,教材附录。
模拟电子技术及课程设计

模拟电子技术及课程设计一、课程目标知识目标:1. 掌握模拟电子技术的基本概念、原理及常用电路;2. 理解并分析常用模拟电路的工作原理及性能;3. 学会使用相关软件(如Multisim、Proteus等)进行模拟电路的设计与仿真。
技能目标:1. 能够运用所学知识设计简单的模拟电路;2. 能够分析和解决模拟电路中存在的问题;3. 培养学生的实际操作能力,提高动手实践技能。
情感态度价值观目标:1. 培养学生对模拟电子技术的兴趣,激发学生的学习热情;2. 培养学生的团队合作意识,提高沟通与协作能力;3. 培养学生严谨的科学态度和良好的工程素养,树立正确的价值观。
课程性质:本课程为专业核心课程,以理论教学和实践操作相结合的方式进行。
学生特点:学生已具备一定的电子技术基础,具有较强的学习能力和动手能力。
教学要求:注重理论与实践相结合,强化实践操作环节,提高学生的实际应用能力。
通过课程学习,使学生能够掌握模拟电子技术的基本知识,具备一定的模拟电路设计和分析能力。
同时,注重培养学生的团队合作意识和科学素养,为后续专业课程学习和职业发展打下坚实基础。
二、教学内容1. 模拟电子技术基本概念:包括放大器、滤波器、振荡器等基本电路的定义、分类及功能;教材章节:第一章第一节2. 放大电路:以晶体管放大电路为核心,讲解基本放大电路的原理、性能及设计方法;教材章节:第二章3. 滤波电路:介绍不同类型的滤波器原理、特性及应用;教材章节:第三章4. 振荡电路:分析LC振荡器、RC振荡器等常用振荡电路的工作原理及设计方法;教材章节:第四章5. 模拟电路仿真与设计:利用Multisim、Proteus等软件,进行模拟电路的仿真与设计;教材章节:第五章6. 模拟电子技术课程设计:结合实际案例,指导学生完成模拟电路的设计与制作;教材章节:第六章教学内容安排与进度:第一周:模拟电子技术基本概念;第二周:放大电路;第三周:滤波电路;第四周:振荡电路;第五周:模拟电路仿真与设计;第六周:模拟电子技术课程设计。
模拟电子线路课程设计

模拟电子线路课程设计一、课程目标知识目标:1. 理解模拟电子线路的基本概念,掌握常用电子元器件的原理与功能;2. 学会分析简单的模拟电子电路,了解其工作原理与性能特点;3. 掌握模拟电子线路的设计方法,能运用所学知识解决实际问题。
技能目标:1. 培养学生动手实践能力,能够正确搭建和调试模拟电子线路;2. 培养学生运用电路仿真软件进行模拟电子线路设计与分析的能力;3. 提高学生的团队协作和沟通能力,能够共同完成课程设计任务。
情感态度价值观目标:1. 激发学生对电子技术的兴趣,培养良好的学习态度;2. 培养学生勇于创新、敢于实践的精神,增强自信心;3. 培养学生关注社会发展,认识到电子技术在生活中的应用和价值。
课程性质:本课程为实践性较强的电子技术课程,旨在培养学生的实际操作能力和创新设计能力。
学生特点:学生处于高中阶段,具备一定的电子技术基础,对新鲜事物充满好奇,动手能力强,但理论知识相对薄弱。
教学要求:结合学生特点,注重理论与实践相结合,强调实践操作,鼓励学生自主探究和团队合作,提高学生的综合能力。
通过本课程的学习,使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
本课程教学内容主要包括以下三个方面:1. 理论知识学习:- 电子元器件原理与功能,包括电阻、电容、二极管、三极管等;- 模拟电子电路基本原理,如放大器、滤波器、振荡器等;- 电路分析方法,如等效电路、交流分析、直流分析等。
对应教材章节:第一章至第四章。
2. 实践操作:- 电路搭建与调试,以教材中的典型电路为例,进行实际操作;- 电路仿真软件应用,如Multisim、Proteus等,进行电路设计与分析;- 课程设计任务,分组进行模拟电子线路设计与展示。
对应教材章节:第五章、第六章。
3. 研讨与拓展:- 结合教材内容,进行课堂讨论,深入理解电路原理;- 分析实际应用案例,了解模拟电子线路在现代科技领域的应用;- 鼓励学生进行创新设计,提高学生的综合运用能力。
模拟电子生日蜡烛课程设计

模拟电子生日蜡烛课程设计一、课程目标知识目标:1. 学生能理解电路的基本原理,掌握模拟电子生日蜡烛电路的组成及工作原理。
2. 学生能够运用所学知识,分析并解释模拟电子生日蜡烛电路中各个元件的作用及其相互关系。
3. 学生了解模拟电子生日蜡烛电路的设计过程,掌握相关电子元件的连接方法。
技能目标:1. 学生能够独立完成模拟电子生日蜡烛电路的搭建,培养动手操作能力。
2. 学生通过实际操作,提高问题解决能力和团队协作能力。
3. 学生能够运用所学知识,对模拟电子生日蜡烛电路进行优化和改进。
情感态度价值观目标:1. 学生培养对电子技术的兴趣,激发创新意识和探索精神。
2. 学生在课程学习中,树立正确的价值观,认识到科学技术对社会和生活的积极作用。
3. 学生在团队协作中,学会尊重他人,培养良好的沟通能力和合作精神。
分析课程性质、学生特点和教学要求,本课程以实践性、创新性和趣味性为特点,针对六年级学生,注重激发学生的兴趣和动手能力。
通过课程学习,使学生将所学知识与实际应用相结合,提高学生的综合素质。
课程目标分解为具体的学习成果,以便后续的教学设计和评估。
二、教学内容本课程依据课程目标,选择以下教学内容:1. 电路基础知识:电路的组成、电路图的认识、基本电路元件(如电阻、电容、二极管等)的作用。
- 教材章节:第二章“电路的基础知识”2. 模拟电子生日蜡烛电路原理:介绍模拟电子蜡烛的工作原理,分析电路中各个元件的功能及相互关系。
- 教材章节:第三章“模拟电路”3. 实践操作:学生分组进行模拟电子生日蜡烛电路的搭建,学习电子元件的连接方法,掌握电路调试技巧。
- 教材章节:第四章“实践操作”4. 电路优化与改进:针对模拟电子生日蜡烛电路,引导学生思考如何优化电路性能,提高蜡烛的仿真效果。
- 教材章节:第五章“电路优化与改进”教学内容安排和进度:1. 课前准备:预习电路基础知识,了解基本电路元件。
2. 课堂教学:讲解模拟电子生日蜡烛电路原理,示范电路搭建方法。
模拟电子技术课程设计

电路性能测试和分析
测试方法
根据设计要求,采用适当的测试方法对电路性能进行全面评估,如频率响应测试、噪声测试、失真度 测试等。
分析总结
对测试结果进行分析,总结电路性能的优缺点,提出改进意见和建议,为后续的电路设计提供参考。
05
课程设计总结与展望
课程设计总结
设计目标达成情况
通过本次课程设计,学生能够全面掌握模拟电子技术的基 本原理和应用,并能够独立完成简单模拟电路的设计和制 作。
题目要求
设计并制作一个模拟电子系统, 实现信号的放大、滤波和比较功 能。
目标
通过课程设计,掌握模拟电子系 统的设计、制作和调试过程,提 高实践能力和工程素养。
电路设计和实现方案
电路设计
根据题目要求,需要设计一个包含放大器、滤波器和比较器的电路系统。放大 器用于信号的放大,滤波器用于信号的滤波,比较器用于信号的比较。
提高创新能力
在课程设计中,学生需要独立思考和探索,培养 创新思维和实践能力。
课程设计的任务和要求
设计并制作一个模拟电路
学生需根据给定的设计要求,自行设 计并制作一个模拟电路。
分析电路性能
学生需要对所设计的电路进行性能分 析,包括静态工作点、动态范围、线 性范围等。
编写设计报告
学生需撰写设计报告,包括电路设计 思路、电路原理图、性能测试与分析 等内容。
团队协作能力提升
在课程设计中,学生需要分组进行团队协作,共同完成电 路设计和实验任务。通过这一过程,学生能够提升团队协 作和沟通能力,增强集体荣誉感。
实验技能提升
通过实验环节,学生能够掌握电子测量仪器的基本操作和 数据处理方法,提高实验技能和实践能力。
课程设计中的问题和解决方案
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
长沙学院课程设计说明书题目有源低通滤波器电路设计系(部)电子与通信工程系专业(班级)XX一班姓名XXX学号XXXXXXXX指导教师XXX起止日期2011.12.19-2011.12.23模拟电路课程设计任务书一.设计题目有源低通滤波器电路设计二.技术参数和设计要求1. 技术参数设计一个能阻挡高频信号,输出低频信号的有源低通滤波电路;2. 设计要求(1)根据技术参数设计电原理图;(2)计算并选择电路元件及参数(含电源变压器);(3)仿真调试电路;举例说明所设计的有源高通滤波器的广泛应用,简要说明电路的工作原理。
(4)撰写设计说明书。
三.设计工作量设计时间一周,2011年下学期进行。
四.工作计划星期一:布置设计任务,查阅资料;星期二~星期三:设计方案论证,进行电路设计,计算并选择电路元件及参数;星期四:仿真调试电路星期五:撰写设计报告书,进行个别答辩。
五.参考资料1.彭介华,《电子技术课程设计指导》,北京:高等教育出版社,1997;2.高吉祥,《电子技术基础实验与课程设计》,北京:电子工业出版社,2005;3.童诗白,《模拟电子技术基础》,北京:高等教育出版社,1988;4.康华光,《电子技术基础——模拟部分》,北京:高等教育出版社,20065.本课程教材六.指导教师XXXXXXXXXXXXXXXX七.系部审批长沙学院课程设计鉴定表目录引言 (5)※一设计任务与要求 (5)1.1 设计任务 (5)1.2 设计要求 (6)※二实验经过 (6)2.1 实验原理 (6)2.2 实验步骤 (7)2.2.1滤波器的选择 (7)2.2.2 一阶低通有源滤波器 (8)2.2.3 二阶低通有源滤波器 (10)2.3工作原理及电路图的原理图和PCB 图 (13)※三低通滤波器在生活中的应用 (14)3.1在焊接中的应用 (14)※四实验总结 (15)参考文献........................................................... .16引言对信号进行分析与处理时, 常常会遇到有用信号叠加上无用噪声的问题, 这些噪声有的是与信号同时产生的, 有的是传输过程中混入的。
因此, 从接收的信号中消除或减弱干扰噪声, 就成为信号传输与处理中十分重要的问题。
根据有用信号与噪声的不同特性, 消除或减弱噪声,提取有用信号的过程称为滤波, 实现滤波功能的系统称为滤波器。
滤波器的功能就是允许某一部分频率的信号顺利地通过,而另外一部分频率的信号则受到较大的抑制,它实质上就是一个选频电路,所以滤波器也称为选频装置。
工程上常用它来作为信号处理、数据传送和抑制干扰等,广大应用于通信、电子工程、仪器仪表等领域。
滤波器分为无源滤波器与有源滤波器两种:①无源滤波器:②有源滤波器:一般由集成运放与RC网络构成,它具有体积小、性能稳定等优点,同时,由于集成运放的增益和输入阻抗都很高,输出阻抗很低,故有源滤波器还兼有放大与缓冲作用。
利用有源滤波器可以突出有用频率的信号,衰减无用频率的信号,抑制干扰和噪声,以达到提高信噪比或选频的目的,因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。
从功能来上有源滤波器分为:低通滤波器(LPF)、高通滤波器(HPF)、带通滤波器(BPF)、带阻滤波器(BEF)、全通滤波器(APF)。
对于有源滤波器,通带内的信号不仅没有能量损耗。
而且还饿可以放大,负载效应不明显,多级相联时互相影响很小,利用级联的简单方法很容易构成高阶滤波器,并且滤波器的体积小,重量轻、不需要磁屏蔽(由于使用电感元件);但是其通带范围受有源器件(如集成运放放大器)的带宽限制,需要直流电源供电,可靠性不如无源滤波器高,在高压、高频、大功率的场合不适合。
一般还可以按照有源滤波器传输函数分母中S的最高指数分为一阶、二阶和高阶滤波器,滤波器的阶数是指在滤波器的传递函数中有几个极点,阶数同时也决定转折区的下降速度,一般每增加一阶(一点极点),就会增加—20dB每十倍频程。
低通滤波器是一个通过低频信号而衰减或抑制高频信号的部件。
理想滤波器电路的频响在通带内应具有一定幅值和线性相移,而在阻带内其幅值应为零。
有源滤波器是指由放大电路及RC网络构成的滤波器电路,它实际上是一种具有特定频率响应的放大器。
滤波器的阶数越高,幅频特性衰减的速率越快,但RC网络节数越多,元件参数计算越繁琐,电路的调试越困难。
根据指标,本次设计选用二阶有源低通滤波器。
课程设计是理论联系实际的重要实践教学环节,是对学生进行的一次综合性专业设计训练。
本次课程设计主要注重的是电子电路的设计、仿真、安装、调试、印制电路板等综合于一体的一门课程,意在培养学生正确的设计思想方法以及思路,理论联系实际的工作作风,严肃认真、实事求是的科学态度,培养学生综合运用所学知识与生产实践经验,分析和解决工程技术问题的能力。
作为一名大学生不仅需要扎实的理论知识,还需要过硬的动手能力,所以认真做好课程设计,对提高我们的动手能力有很大的帮助做到。
※一、设计任务与要求1.1设计任务1.学习有源低通滤波器的设计方法;2.由滤波器的设计指标计算电路元件参数;3.设计二阶RC有源低通滤波器;4.掌握有源低通滤波器的测试方法;5.测量有源低通滤波器的幅频特性。
1.2设计要求1.根据技术参数设计电原理图;2. 计算并选择电路元件及参数;3. 仿真调试电路;举例说明所设计的有源低通滤波器的广泛应用,简要说明电路的工作原理;4. 撰写设计说明书。
※二、 实验经过 2.1 实验原理低通滤波器(low-passfilter)是容许低于截至频率的信号通过, 但高于截止频率的信号不能通过的电子滤波装置。
对于不同滤波器而言,每个频率的信号的减弱程度不同。
当使用在音频应用时,它有时被称为高频剪切滤波器, 或高音消除滤波器。
低通滤波器概念有许多不同的形式,其中包括电子线路(如音频设备中使用的hiss 滤波器、平滑数据的数字算法、音障(acoustic barriers )、图像模糊处理等等,这两个工具都通过剔除短期波动、保留长期发展趋势提供了信号的平滑形式。
低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数(moving average)所起的作用; 低通滤波器有很多种,其中,最通用的就是巴特沃斯滤波器和切比雪夫滤波器。
滤波器的主要功能就是允许某一部分频率的信号顺利地通过,而另外一部分频率的信号则受到较大的抑制,它实质上是一个选频电路,所以滤波器也称为选频装置,工程上常用它用来作信号处理、数据传送及抑制干扰等,广泛应用于通信、电子工程、仪器仪表等领域。
在滤波器中,通常把能够通过的频率范围,或者信号幅度不衰减或只有允许程度衰减的频率范围,称为通频带或通带;反之,信号受到很大衰减,或完全被抑制的频率范围称为阻带,通带和阻带之间的分界频率为截止频率。
理想的滤波器电路在通带内应具有零衰减的幅频响应和线性的相频响应,而在阻带内应具有无限大的幅度衰减。
根据通带和阻带所处的频率区域不同,一般将滤波器分成四类:(1)低通滤波器就是低频信号能通过,而高频信号不能通过的滤波器。
它的通带由零到某一特定的上限频率c f ,即0≤f ≤c f ;阻带由c f 到无穷大。
(2)高通滤波器与低通滤波器相反,就是只允许高频信号通过,而低频信号通过的滤波器。
通带位于大于某一特定下限频率c f 的高频区,即f ≥c f ;阻带位于零到c f 的低频区。
(3)带通滤波器它的通带位于两个有限频率1f 、2f 之间,即通带为1f ≤f ≤2f 。
通带两侧都是阻带。
(4)带阻滤波器与带阻情况相反,它的阻带位于两个有限频率之间,即阻带为1f ≤f ≤2f 。
阻带两侧都为通带。
通带的衰减为零,阻带的衰减为无穷大,从零衰减到无穷大衰减之间没有过渡,这是理想滤波器的特性,这种特性是不可实现的。
实际滤波器的通带,特别是靠近截止频率的频率频域往往有一定的衰减;同样,它的阻带,特别是靠近截止频率处衰减也不是无穷大。
或者说在零衰减和无穷大衰减之间总是存在着一个过渡带。
在实际设计滤波器时,应使其频率特性尽量接近理想特性。
此外,当考虑滤波器的物理实验时,根据所采用的元器件不同,将滤波器分为一下两类。
一类是由电阻、电容、电感组成,不含有源器件,称为无源滤波器。
无源滤波器电路比较简单,高频性能好,多用在高频域。
缺点是通带信号有能量损耗,负载效应比较明显,或滤波器性能虽负载变化较大,高阶情况下调节比较困难。
另外由于使用了电感,体积和重量比较大,在低频更是如此,不能用在超低频域。
另一类是由电阻、电容和有源器件(如集成运算放大器)组成,称为有源滤波器。
有源滤波器由于采用了有源放大器,不仅可以补充无源网络中的能量损耗,还可以根据要求提高信号的输出功率。
在使用运算放大器作为有源器件的滤波器中,由于运算放大器有许多优点,电路具有体积小、精度高、性能稳定、易于调试等特点。
另外,由于运算放大器有高输入阻抗、低输出阻抗的特点,多级相联时相互影响很小,可以用低阶滤波器级联的简单方法构成高阶滤波器,且负载效应不明显。
有源滤波器的限制主要是运算放大器固有特性的限制,一般来说他不适用于高压、高频、大功率的场合,而比较适用于低频和超低频的应用。
2.2 实验步骤2.2.1滤波器的选择1.关于滤波器类型的选择一阶滤波器电路最简单,但带外传输系数衰减慢,一般在对带外衰减性要求不高的场合下选用。
无限增益多环反馈型滤波器的特性对参数变化比较敏感,在这点上它不如压控电压源型二阶滤波器。
当要求带通滤波器的通带较宽时,可用低通滤波器和高通滤波器合成,这比单纯用带通滤波器要好2.级数选择滤波器的级数主要根据对带外衰减特殊性的要求来确定。
每一阶低通或高通电路可获得-6dB每倍频程(-20dB每十倍频程)的衰减,每二阶低通或高通电路可获得-12dB每倍频程(-40dB每十倍频程)的衰减。
多级滤波器串接时传输函数总特性的阶数等于各级阶数之和。
当要求的带外衰减特性为-mdB每倍频程(或mdB每十倍频程)时,则取级数n应满足n大于等于m/6(或n大于等于m/20)。
3.运放的要求在无特殊要求的情况下,可选用通用型运算放大器。
为了满足足够深的反馈以保证所需滤波特性,运放的开环增应在80dB 以上。
对运放频率特性的要求,由其工作频率的上限确定,设工作频率的上限为Fh,则运放的单位增益宽带应满足下式:BWG大于等于(3-5)AefH,式中为滤波通带的传输系数。
如果滤波器的输入信号较小,例如在10mV以下,则选低漂移运放。
如果滤波器工作于超低频,以至使RC网络中电阻元件的值超过100kΩ,则应选低漂移高输入阻抗的运放。
4.元器件的选择一般设计滤波器时都要给定截止频率fc (ωc)带内增益Av,以及品质因数Q(二阶低通或高通一般为0.707)。
