冷凝器和蒸发器
蒸发器冷凝器的作用分解
蒸发器冷凝器的作用分解蒸发器和冷凝器是热力循环过程中的两个重要设备，它们在不同的环境中分别扮演着加热和冷却的角色，从而实现能量的转移和转化。
下面将对蒸发器和冷凝器的作用进行详细分解。
1.蒸发器的作用：蒸发器是热力循环系统中的热交换设备之一，主要作用是将液体工质吸收热量并转化为蒸汽。
具体来说，蒸发器的作用可以分解为以下几个方面：a.转化液体为蒸汽：蒸发器中的液体工质通过吸收外界热量，其温度升高并逐渐转化为蒸汽。
蒸发过程中会发生潜热转化，即在温度不变的情况下，液体将转化为相应蒸汽。
b.提供蒸发过程所需的热量：蒸发器通过提供一定的热源，使得液体工质能够吸收热量进行蒸发，从而完成液体到蒸汽的转化。
c.提供合适的温度和压力条件：蒸发器中除了提供热量外，还需要确保工质的温度和压力维持在一定的范围内，以保证蒸发过程的顺利进行。
不同的工质和系统会有不同的温度和压力条件要求。
d.实现热量传递：蒸发器中的热传递主要通过热对流的方式进行。
热源通过提供热量，使得蒸发器内部液体工质分子之间的热运动加剧，从而提高液体分子的蒸发速度，进而加快整个蒸发过程。
2.冷凝器的作用：冷凝器是热力循环系统中的另一个重要设备，主要作用是将蒸汽冷却成为液体工质。
具体来说，冷凝器的作用可以分解为以下几个方面：a.转化蒸汽为液体：冷凝器中的蒸汽通过散热，其温度逐渐下降并转化为液体。
冷凝过程中会释放出潜热，即在温度不变的情况下，蒸汽将转化为相应的液体。
b.提供蒸汽冷却所需的冷源：冷凝器通过提供冷源，使得蒸汽能够放热并冷却下来，从而完成从蒸汽到液体的转化。
c.提供合适的温度和压力条件：冷凝器中除了提供冷源外，还需要确保工质的温度和压力维持在一定的范围内，以保证冷凝过程的顺利进行。
不同的工质和系统会有不同的温度和压力条件要求。
d.实现热量传递：冷凝器中的热传递主要通过热对流的方式进行。
冷凝器中的冷源通过吸收蒸汽的热量，使得蒸汽分子之间的热运动减弱，从而使蒸汽的温度下降，进而加快整个冷凝过程。
蒸发器冷凝器的作用
蒸发器冷凝器的作用
蒸发器是一种用于制冷系统中的设备，其作用是将液体制冷剂转变为气态制冷剂，从而吸收热量并降低空气温度。
蒸发器通常设计为管道或者盘管，并在内部装有蒸发器芯和换热器。
在蒸发器中，液态制冷剂从制冷系统中的液体线路流入，在蒸发器芯或换热器中被自然蒸发。
蒸发液体制冷剂时，它会吸收空气中的热量，从而使空气温度下降。
因此，蒸发器还可以用于空调系统、冷库和制冷车辆等领域。
蒸发器通常使用冷凝水或其他形式的冷却介质来帮助冷却制冷剂。
当制冷剂蒸发后，产生的气体会沿着管路流向冷凝器。
冷凝器的作用是将气态制冷剂冷凝为液态制冷剂，以便在制冷系统中重新循环。
冷凝器通常由盘管或圆筒形的管子制成，这些管子被装在一个金属壳体中。
通常情况下，冷凝器将制冷剂暴露在冷却介质（冷凝水）中，并将热量传递到环境中去。
在冷凝器中，气态制冷剂会从蒸发器流入，并在冷凝器中冷却。
冷凝水或其他冷却介质则流过冷凝器的管子，并通过与气态制冷剂的接触，将制冷剂的温度降低，使其成为液态制冷剂。
这样，液态制冷剂就可以被送回制冷系统中或者使用者需要的其他地方。
总的来说，蒸发器和冷凝器在制冷系统中扮演着至关重要的角色。
蒸发器将液态制冷剂转变为气态制冷剂，并吸收热量，以降低空气温度。
冷凝器则将气态制冷剂转变为液态制冷剂，使其返回系统中循环使用。
这些设备的功能使制冷系统能够更有效地工作，为使用者提供可靠的制冷服务。
冷凝器蒸发器原理
冷凝器蒸发器原理
冷凝器和蒸发器是热力循环系统中的关键组件，它们通过不同的工作原理来完成热量的转移。
冷凝器的工作原理是将热气体或蒸汽冷却至凝结点，使其转变为液态。
冷凝器内部通常有一组管道，通过这些管道流过冷却介质，例如水或制冷剂。
当热气体或蒸汽进入冷凝器时，与冷却介质接触，热能会传递给冷却介质从而冷却下来。
冷却后的热气体或蒸汽会凝结成液体，并在管道内流出。
这样，冷凝器实现了热量的转移，将高温的气体或蒸汽转变为液态。
蒸发器的原理与冷凝器相反，它用于将液体转变为蒸汽或蒸气。
蒸发器通常由一组管道构成，其中流过制冷剂或其他工质。
当液体进入蒸发器时，它会与蒸发器内部通道的外部介质（如空气）接触，热能会从外部介质传递给液体，使液体蒸发。
蒸发后的蒸汽或蒸气会从蒸发器中排出，并用于其他用途。
蒸发器通过这种方式将液体中的热能转化为蒸汽或蒸气。
综上所述，冷凝器和蒸发器是实现热能转移的关键组件，它们分别通过冷却和蒸发的工作原理将热量转移至冷却介质或外部介质，实现液态到蒸汽或蒸气的转换，或者相反。
这种热能转移在各种工业和家用应用中发挥着重要作用。
蒸发器和冷凝器的工作原理

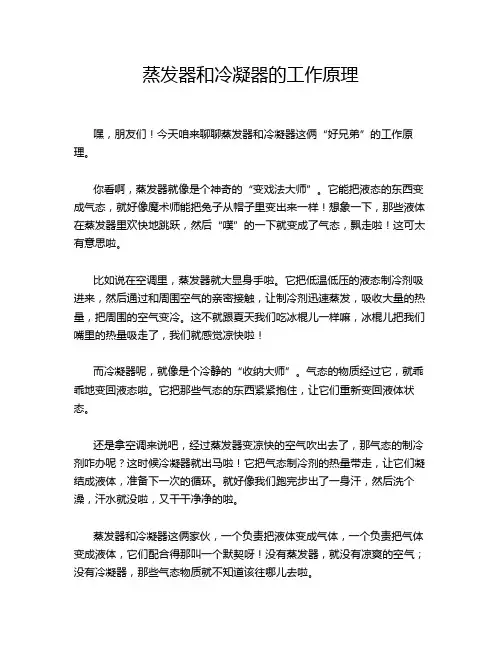

蒸发器和冷凝器的工作原理嘿，朋友们！今天咱来聊聊蒸发器和冷凝器这俩“好兄弟”的工作原理。
你看啊，蒸发器就像是个神奇的“变戏法大师”。
它能把液态的东西变成气态，就好像魔术师能把兔子从帽子里变出来一样！想象一下，那些液体在蒸发器里欢快地跳跃，然后“噗”的一下就变成了气态，飘走啦！这可太有意思啦。
比如说在空调里，蒸发器就大显身手啦。
它把低温低压的液态制冷剂吸进来，然后通过和周围空气的亲密接触，让制冷剂迅速蒸发，吸收大量的热量，把周围的空气变冷。
这不就跟夏天我们吃冰棍儿一样嘛，冰棍儿把我们嘴里的热量吸走了，我们就感觉凉快啦！而冷凝器呢，就像是个冷静的“收纳大师”。
气态的物质经过它，就乖乖地变回液态啦。
它把那些气态的东西紧紧抱住，让它们重新变回液体状态。
还是拿空调来说吧，经过蒸发器变凉快的空气吹出去了，那气态的制冷剂咋办呢？这时候冷凝器就出马啦！它把气态制冷剂的热量带走，让它们凝结成液体，准备下一次的循环。
就好像我们跑完步出了一身汗，然后洗个澡，汗水就没啦，又干干净净的啦。
蒸发器和冷凝器这俩家伙，一个负责把液体变成气体，一个负责把气体变成液体，它们配合得那叫一个默契呀！没有蒸发器，就没有凉爽的空气；没有冷凝器，那些气态物质就不知道该往哪儿去啦。
在我们的日常生活中，很多地方都离不开它们呢。
冰箱啦、空调啦、汽车空调啦，到处都有它们忙碌的身影。
它们就像两个默默无闻的英雄，一直在为我们的舒适生活努力工作着。
我们真应该好好感谢蒸发器和冷凝器呀！是它们让我们在炎热的夏天能享受凉爽，在寒冷的冬天能感受温暖。
它们虽然不说话，但却一直在为我们付出呢。
所以呀，大家以后再看到空调、冰箱这些电器的时候，可别忘了里面有蒸发器和冷凝器这两个厉害的家伙在默默工作哟！它们可是我们生活中的好帮手呀！让我们一起为它们点个赞吧！。
各种蒸发器冷凝器计算
各种蒸发器冷凝器计算蒸发器和冷凝器是热力工程中常见的设备，用于蒸发和冷凝流体。
本文将介绍各种蒸发器和冷凝器的计算方法。
一、蒸发器蒸发器是将液体转化为蒸汽的设备。
根据蒸发器的类型有多种不同的计算方法。
1.蒸发器内换热面积计算蒸发器的内换热面积可以通过以下公式计算：A=Q/(U×ΔTm)其中，A为内换热面积，Q为传热量，U为换热系数，ΔTm为平均温差。
2.各种蒸发器的计算常见蒸发器种类有多效蒸发器、喷雾式蒸发器、蒸镜式蒸发器等。
这些蒸发器的计算方法略有不同。
多效蒸发器的换热器内换热面积计算可以使用以下公式：A = Q / (Ud × ΔTmd)其中，A为内换热面积，Q为传热量，Ud为蒸气侧的换热系数，ΔTmd为蒸汽的平均温差。
喷雾式蒸发器的蒸发速率计算可以使用以下公式：W = (G × H) / (λ × (hlg - hgf))量蒸发潜热，hlg为蒸汽的焓值，hgf为液体的焓值。
蒸镜式蒸发器的换热面积和蒸发速率计算方法类似多效蒸发器。
二、冷凝器冷凝器是将蒸汽或气体转变为液体的设备。
根据冷凝器的类型有多种不同的计算方法。
1.冷凝器的内换热面积计算冷凝器的内换热面积可以通过以下公式计算：A=Q/(U×ΔTm)其中，A为内换热面积，Q为传热量，U为换热系数，ΔTm为平均温差。
2.各种冷凝器的计算常见冷凝器种类有冷却管束冷凝器、冷凝器冷凝管束冷凝器等。
这些冷凝器的计算方法略有不同。
冷却管束冷凝器的换热面积计算可以使用以下公式：A = Q / (Ud × ΔTmd)其中，A为内换热面积，Q为传热量，Ud为冷却侧的换热系数，ΔTmd为冷却水的平均温差。
冷凝器冷凝管束冷凝器的冷凝速率计算可以使用以下公式：W = (G × H) / (λ × (hgf - hfg))量冷凝潜热，hgf为蒸汽的焓值，hfg为液体的焓值。
以上就是各种蒸发器和冷凝器的计算方法。
蒸发器冷凝器的作用
蒸发器冷凝器的作用蒸发器和冷凝器是蒸馏过程中非常重要的设备，它们在不同的工业领域中扮演着不可替代的角色。
本文将着重介绍蒸发器和冷凝器的作用和原理，并探讨它们在不同领域中的应用。
一、蒸发器的作用蒸发器是一种将液体转化为蒸汽的设备，其作用主要有以下几个方面：1. 浓缩液体：蒸发器可以通过蒸发的方式将溶液中的溶质浓缩，从而得到纯净的溶质或高浓度的溶液。
在化工、食品加工等行业中，蒸发器被广泛应用于浓缩果汁、药液、盐水等物质。
2. 分离混合物：蒸发器可以利用混合物中各组分的不同蒸发温度，将混合物分离为不同的组分。
例如，利用蒸发器可以将石油中的不同组分（如汽油、柴油、润滑油等）分离出来。
3. 除去液体中的溶质：蒸发器可以通过蒸发将液体中的溶质除去，从而得到纯净的溶剂。
在化工、制药等行业中，蒸发器被广泛应用于回收溶剂、去除废水中的污染物等。
二、冷凝器的作用冷凝器是一种将蒸汽转化为液体的设备，其作用主要有以下几个方面：1. 回收蒸汽：冷凝器可以将蒸汽冷却并转化为液体，从而回收蒸汽中的热能。
在发电、化工等行业中，冷凝器被广泛应用于回收蒸汽中的能量，提高能源利用效率。
2. 分离混合物：冷凝器可以利用不同组分的沸点差异，将混合物中的蒸汽分离为不同的组分。
例如，在石油炼制过程中，冷凝器可以将石油蒸汽中的不同组分（如汽油、柴油、润滑油等）分离出来。
3. 降低压力：冷凝器可以将高压蒸汽冷却并减压，从而满足后续工艺的要求。
在化工、制药等行业中，冷凝器被广泛应用于降低压力、分离液体等工艺中。
三、蒸发器和冷凝器的原理蒸发器和冷凝器都是利用物质的相变过程实现其功能的。
蒸发器通过加热液体使其蒸发，而冷凝器则通过冷却蒸汽使其凝结。
蒸发器的加热方式有多种，可以通过外部加热、内部加热或间接加热等方式实现。
加热液体使其达到沸腾点，液体表面形成大量气泡，从而将液体转化为蒸汽。
蒸发器通常包含一个加热器和一个蒸发室，加热器提供热量，而蒸发室则提供足够的空间供蒸发。
简述冷凝器和蒸发器的工作原理
简述冷凝器和蒸发器的工作原理冷凝器和蒸发器是热力学和传热学中常见的两种设备，用于相变过程中的能量转化。
冷凝器作为一种设备，负责将气体或蒸汽从气态状态转化为液态状态，而蒸发器则负责将液体或溶液从液态状态转化为气态状态。
下面将详细介绍两者的工作原理。
1.冷凝器的工作原理：冷凝器是一种传热设备，其工作原理基于热交换的概念。
冷凝器通常由一系列金属管或管束构成，冷媒或热媒通过这些管道流动。
冷凝器的工作原理基于第一类换热的传热方式，即传热工质在与固定温度媒体接触后，把热从高温媒体传递给低温媒体。
在冷凝器中，高温蒸汽通过管子流过，同时冷却剂通过另一边的管子或管束流过。
当高温蒸汽和冷却剂分别流过各自的管子时，由于温度差异，传热的热量从高温蒸汽传导到冷却剂中。
冷却剂的温度随着热量的传递而升高，使蒸汽从气态逐渐转变为液态。
通过这个过程，热量从蒸汽体系中转移到冷凝器中。
一般情况下，冷凝器会提供一个低于蒸汽饱和温度的冷却介质，这样可以快速和高效地冷却蒸汽，并达到冷凝效果。
冷凝器的设计中通常包括管壳换热器、冷却塔、冷却池等部分，以提供更多的接触面积和增加传热效率。
2.蒸发器的工作原理：蒸发器是一种用于蒸发过程的设备，其工作原理基于相变过程中的能量转化。
在蒸发器中，液体或溶液由于温度升高或降低而转变为气态。
蒸发器一般由一个盛装液体的容器和一个传热表面组成。
液体首先进入容器，并通过维持在其下的传热表面进行热交换。
热量会被传递到传热表面上，使其温度升高。
当液体的温度达到饱和温度时，液体表面上的分子开始转变为蒸汽，从而形成气体。
在蒸发器中，传热表面通常采用螺纹管式换热器、板式换热器或其他形式的换热设备。
这些设备提供了更大的表面积和更好的传热效率，以便将更多的热量传递到液体中。
同时，蒸发器也要保持一定的温差，以促进蒸发过程。
蒸发器的工作原理可以通过汽车冷却系统来解释。
冷却系统中的蒸发器是通过将制冷剂蒸发来吸收车辆内部的热量，并将其排放到汽车外部的空气中。
蒸发器和冷凝器分类
一、冷凝器的种类及特点冷凝器按其冷却介质不同，可分为水冷式、空气冷却式、蒸发式三大类。
（一）水冷式冷凝器水冷式冷凝器是以水作为冷却介质，靠水的温升带走冷凝热量。
冷却水一般循环使用，但系统中需设有冷却塔或凉水池。
水冷式冷凝器按其结构形式又可分为壳管式冷凝器和套管式冷凝器两种，常见的是壳管式冷凝器。
1、立式壳管式冷凝器立式冷凝器的主要特点是：1°由于冷却流量大流速高，故传热系数较高，一般K=600～700(kcal/m2? h?℃)。
2°垂直安装占地面积小，且可以安装在室外。
3°冷却水直通流动且流速大，故对水质要求不高，一般水源都可以作为冷却水。
4°管内水垢易清除，且不必停止制冷系统工作。
二、蒸发器分类：根据被冷却介质的种类不同，蒸发器可分为两大类：(1)冷却液体载冷剂的蒸发器。
用于冷却液体载冷剂——水、盐水或乙二醇水溶液等。
这类蒸发器常用的有卧式蒸发器、立管式蒸发器和螺旋管式蒸发器等。
(2)冷却空气的蒸发器。
这类蒸发器有冷却排管和冷风机。
以下主要介绍空调系统中常用的冷却液体载冷剂的蒸发器。
一、卧式蒸发器卧式蒸发器又称为卧式壳管式蒸发器。
其与卧式壳管式冷凝器的结构基本相似。
按供液方式可分为壳管式蒸发器和干式蒸发器两种。
1、卧式壳管式蒸发器卧式壳管式蒸发器是满液式蒸发器。
即载冷剂以1～2m/s的速度在管内流动，管外的管束间大部分充满制冷剂体，二者通过管壁进行充分的热交换。
吸热蒸发的制冷剂蒸汽，经蒸发器上部的液体分离器，进入压缩机。
为了保证制冷系统正常运行，这种蒸发器中制冷剂的充满高度应适中。
液面过高可能使回气中夹带液体而造成压缩机发生液击；反之，液面过低会使得部分蒸发管露出液面而不起换热作用，从而降低蒸发器的传热能力。
因此，对于氨蒸发器其充满高度一般为筒体直径的70～80％，对于氟利昂蒸发器充满高度一般为筒体直径的55～65％。
卧式壳管式蒸发器广泛使用于闭式盐水循环系统。
