安全阀主要结构形式与特点
安全阀的工作原理
安全阀的工作原理安全阀是一种常见的安全设备，用于保护压力容器或者系统免受过高压力的伤害。
它可以在压力超过设定值时自动打开，释放压力，以确保系统的安全运行。
下面将详细介绍安全阀的工作原理。
一、安全阀的基本结构安全阀普通由阀体、阀盖、弹簧、阀芯和密封圈等部份组成。
阀体和阀盖通常由金属材料制成，具有良好的耐压性能。
弹簧是安全阀的关键部件，它通过对阀芯施加预压力来控制阀门的开启和关闭。
阀芯是连接弹簧和阀体的部件，当压力超过设定值时，阀芯会受到压力的作用而被推开，从而打开阀门，释放压力。
二、安全阀的工作原理安全阀的工作原理基于力的平衡原理。
当系统内部的压力超过设定值时，阀芯上的压力将超过弹簧的预压力，导致阀芯向上挪移，从而打开阀门。
一旦阀门打开，系统内部的压力将通过阀门释放，直到压力降低到设定值以下，阀芯受到弹簧的力重新关闭阀门。
三、安全阀的调整和维护为确保安全阀的正常工作，需要进行定期的调整和维护。
调整安全阀的设定压力是非常重要的，应根据系统的工作压力要求和设备的使用情况进行合理的设定。
维护安全阀包括清洁阀门和阀座，检查弹簧的弹性和阀芯的磨损情况，并确保密封圈的完好性。
此外，还应定期检查安全阀的连接螺栓和密封垫片，确保其紧固和密封性能。
四、安全阀的应用领域安全阀广泛应用于各种压力容器和系统中，如蒸汽锅炉、压缩空气系统、石油化工设备等。
它们的主要功能是保护设备和人员免受过高压力的危害。
在蒸汽锅炉中，安全阀可以防止蒸汽压力超过锅炉的承受能力，从而避免爆炸事故的发生。
在压缩空气系统中，安全阀可以防止系统内部的压力超过设定值，保护设备免受损坏。
五、安全阀的特点和发展趋势安全阀具有结构简单、可靠性高、操作灵便等特点，已经成为各种压力设备中不可或者缺的安全装置。
随着科技的不断进步和工业的发展，安全阀的设计和创造技术也在不断改进和创新。
例如，一些先进的安全阀采用了电子控制和自动调节技术，能够实现更精确的压力控制和更快速的响应速度。
安全阀的工作原理
安全阀的工作原理安全阀是一种常见的安全设备，广泛应用于各个工业领域，其主要功能是在系统压力超过设定值时，自动打开释放压力，以保护系统不受过高压力的伤害。
下面将详细介绍安全阀的工作原理。
一、安全阀的基本结构安全阀通常由阀体、阀盖、调整弹簧、活塞、导向座、密封圈等部件组成。
1. 阀体和阀盖：阀体是安全阀的主体部份，通常由铸铁、铸钢等材料制成。
阀盖则用于固定调整弹簧和其他部件。
2. 调整弹簧：调整弹簧是安全阀的关键部件，用于调整安全阀的开启压力。
通常由弹簧钢制成，根据需要可以进行调整。
3. 活塞：活塞是安全阀的动作部件，通过受力使阀门开启或者关闭。
4. 导向座：导向座用于引导活塞的运动方向，确保阀门的正常工作。
5. 密封圈：密封圈用于保证安全阀的密封性能，避免泄漏。
二、安全阀的工作原理安全阀的工作原理基于力学和流体力学的原理，下面将分为两个阶段进行详细介绍。
1. 静态平衡阶段当系统压力低于安全阀设定的开启压力时，安全阀处于关闭状态。
此时，调整弹簧通过预压力使活塞和阀盖密切接触，阀门处于关闭位置，阀体和阀盖之间的密封圈起到密封作用，防止泄漏。
2. 动态平衡阶段当系统压力超过安全阀设定的开启压力时，安全阀开始工作。
此时，系统压力作用在活塞上，逐渐克服调整弹簧的预压力，当系统压力超过调整弹簧的预压力时，活塞开始向上运动。
活塞上升后，导向座将活塞引导到开启位置，阀门打开，系统压力通过阀门释放，以降低系统压力。
当系统压力下降到安全阀设定的关闭压力以下时，调整弹簧的预压力将活塞推回关闭位置，阀门关闭，系统压力恢复正常。
三、安全阀的特点和应用范围1. 安全阀具有快速响应、可靠性高、操作简单等特点，能够有效保护系统的安全运行。
2. 安全阀广泛应用于各个工业领域，如石油化工、电力、制药、冶金等，用于保护各种设备和管道系统的安全。
3. 安全阀的选择应根据具体的工作条件和要求进行，包括工作介质、工作压力、流量要求等。
4. 安全阀的安装和维护应按照像关标准和规定进行，确保其正常运行和可靠性。

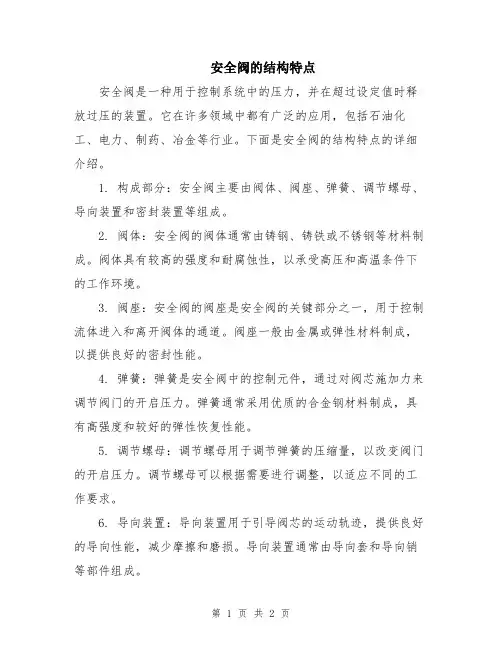

安全阀的结构特点
安全阀的结构特点安全阀是一种用于控制系统中的压力，并在超过设定值时释放过压的装置。
它在许多领域中都有广泛的应用，包括石油化工、电力、制药、冶金等行业。
下面是安全阀的结构特点的详细介绍。
1. 构成部分：安全阀主要由阀体、阀座、弹簧、调节螺母、导向装置和密封装置等组成。
2. 阀体：安全阀的阀体通常由铸钢、铸铁或不锈钢等材料制成。
阀体具有较高的强度和耐腐蚀性，以承受高压和高温条件下的工作环境。
3. 阀座：安全阀的阀座是安全阀的关键部分之一，用于控制流体进入和离开阀体的通道。
阀座一般由金属或弹性材料制成，以提供良好的密封性能。
4. 弹簧：弹簧是安全阀中的控制元件，通过对阀芯施加力来调节阀门的开启压力。
弹簧通常采用优质的合金钢材料制成，具有高强度和较好的弹性恢复性能。
5. 调节螺母：调节螺母用于调节弹簧的压缩量，以改变阀门的开启压力。
调节螺母可以根据需要进行调整，以适应不同的工作要求。
6. 导向装置：导向装置用于引导阀芯的运动轨迹，提供良好的导向性能，减少摩擦和磨损。
导向装置通常由导向套和导向销等部件组成。
7. 密封装置：密封装置用于保证安全阀在工作过程中的密封性能，防止流体泄漏。
常见的密封装置包括平面密封、双金属密封和螺纹密封等。
8. 支承装置：支承装置用于支撑和固定安全阀的阀体和其他部件，以保证安全阀在工作过程中的稳定性和可靠性。
9. 疏水排气装置：安全阀一般还配备有疏水排气装置，用于排除系统中可能存在的水和气体，以确保安全阀的正常运行。
10. 阀门动作方式：安全阀的阀门动作方式通常有弹簧负荷型、气动型和液动型等。
不同的动作方式适用于不同的工作条件和需要。
11. 可调式安全阀：有些安全阀采用可调式结构，可以根据需要进行调整和修整，提供更加灵活的控制和调节能力。
综上所述，以上是安全阀的一些主要结构特点的介绍。
安全阀的结构设计不仅具有较高的强度和耐腐蚀性能，还需要考虑到流体的特性和工作环境的要求，以确保其稳定和可靠的工作。

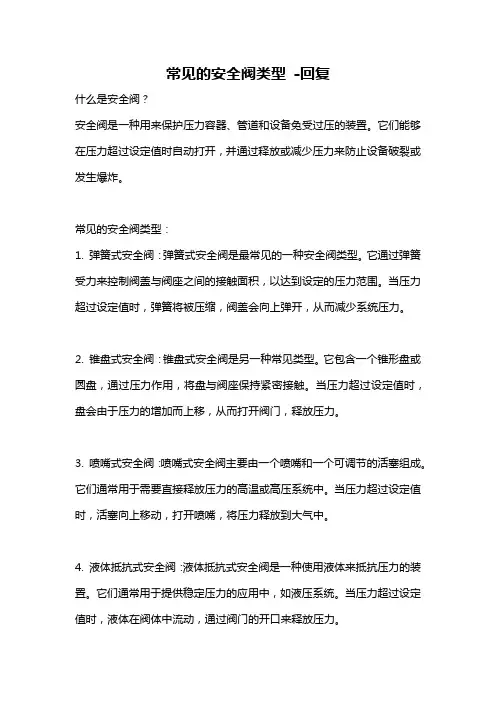

常见的安全阀类型 -回复
常见的安全阀类型-回复什么是安全阀？安全阀是一种用来保护压力容器、管道和设备免受过压的装置。
它们能够在压力超过设定值时自动打开，并通过释放或减少压力来防止设备破裂或发生爆炸。
常见的安全阀类型：1. 弹簧式安全阀：弹簧式安全阀是最常见的一种安全阀类型。
它通过弹簧受力来控制阀盖与阀座之间的接触面积，以达到设定的压力范围。
当压力超过设定值时，弹簧将被压缩，阀盖会向上弹开，从而减少系统压力。
2. 锥盘式安全阀：锥盘式安全阀是另一种常见类型。
它包含一个锥形盘或圆盘，通过压力作用，将盘与阀座保持紧密接触。
当压力超过设定值时，盘会由于压力的增加而上移，从而打开阀门，释放压力。
3. 喷嘴式安全阀：喷嘴式安全阀主要由一个喷嘴和一个可调节的活塞组成。
它们通常用于需要直接释放压力的高温或高压系统中。
当压力超过设定值时，活塞向上移动，打开喷嘴，将压力释放到大气中。
4. 液体抵抗式安全阀：液体抵抗式安全阀是一种使用液体来抵抗压力的装置。
它们通常用于提供稳定压力的应用中，如液压系统。
当压力超过设定值时，液体在阀体中流动，通过阀门的开口来释放压力。
5. 气动式安全阀：气动式安全阀使用气压作为力源来控制阀门。
它们通常与气动控制系统一起使用。
当压力超过设定值时，气压将活塞向上推动，打开阀门，释放压力。
以上是常见的安全阀类型，每种类型都有不同的适用范围和工作原理。
选择合适的安全阀类型取决于应用的特点和要求。
在设计和使用安全阀时，应遵循相关的国家和地区标准，以确保设备的安全性和可靠性。
通过正确选择和维护安全阀，可以使系统保持在安全的压力范围内，从而有效地保护设备和人员的安全。
重锤杠杆式安全阀
重锤杠杆式安全阀重锤杠杆式安全阀是一种常用的安全阀，它通过重锤和杠杆的作用来实现对压力系统的安全保护。
在工业生产中，压力系统的安全是至关重要的，而安全阀作为压力系统的重要组成部分，起着非常重要的作用。
本文将对重锤杠杆式安全阀的工作原理、结构特点以及应用范围进行介绍，以便更好地了解和使用这种安全阀。
首先，重锤杠杆式安全阀的工作原理是利用重锤和杠杆的作用来调节阀门的开启和关闭。
当压力系统内部压力超过设定值时，重锤受到压力的作用向下运动，通过杠杆的传动作用使阀门开启，从而释放压力，保护压力系统的安全。
当压力下降到设定范围内时，重锤受到自身重力的作用向上运动，关闭阀门，停止释放压力。
其次，重锤杠杆式安全阀的结构特点主要包括重锤、杠杆、阀座、阀盖等部件。
重锤是安全阀的核心部件，它的重量和形状设计都对安全阀的工作性能起着重要影响。
杠杆则起着传动作用，将重锤的运动转化为阀门的开启和关闭。
阀座和阀盖则是阀门的主要组成部分，其密封性和耐压性直接影响着安全阀的工作效果。
通过合理的结构设计和选用优质的材料，重锤杠杆式安全阀可以实现稳定可靠的工作性能。
最后，重锤杠杆式安全阀广泛应用于石油、化工、电力、冶金等行业的压力系统中，用于保护各种设备和管道不受过高压力的损害。
其优点包括结构简单、工作可靠、调整方便等，因此受到了广泛的青睐。
在实际应用中，我们需要根据具体的压力系统要求选择合适的重锤杠杆式安全阀，并严格按照要求进行安装和维护，以确保其正常工作。
总之，重锤杠杆式安全阀作为压力系统的重要保护装置，在工业生产中发挥着重要作用。
了解其工作原理和结构特点，合理选择和使用安全阀，对于保障生产安全和设备完整具有重要意义。
希望本文的介绍能够帮助大家更加深入地了解重锤杠杆式安全阀，为实际工作提供参考和帮助。
封闭式与开放式弹簧安全阀的区别
封闭式与开放式弹簧安全阀的区别随着工业技术的不断进步，弹簧安全阀在各行各业得到了广泛的应用。
弹簧安全阀是一种安全阀门，它能够控制流体的压力，保证系统的安全。
在弹簧安全阀的种类中，封闭式弹簧安全阀和开放式弹簧安全阀是两种常见的形式。
本文将重点探讨这两种安全阀的区别。
弹簧安全阀的基本原理要了解封闭式和开放式弹簧安全阀的区别，先要了解弹簧安全阀的基本原理。
弹簧安全阀是利用阀内压力与阀外压力的平衡关系来控制流体的，一般由阀盖、弹簧、阀芯、密封圈以及阀座等组成。
当管道内压力超过设定值时，阀芯被向上推动，使得阀门打开，流体可以顺畅地流出，直到管道内压力下降到安全值。
封闭式弹簧安全阀封闭式弹簧安全阀是一种封闭式的阀门体系，其阀杆、阀芯和弹簧都安装在一个密封的罐体内。
在正常情况下，弹簧保持着一定的张力，使得阀门保持关闭状态。
当管道内压力达到设定值时，弹簧会被压缩，推动阀芯和阀杆向上，阀门就会打开，流体就可以顺畅流出。
封闭式弹簧安全阀的主要特点是封闭式结构，能够提供更好的密封性，有效地防止了流体喷溅和泄漏，保障了系统的安全性。
此外，由于弹簧处于密封罐内，不容易受到外界的影响，保持了较高的阀门精度和稳定性。
开放式弹簧安全阀开放式弹簧安全阀不同于封闭式的结构，其弹簧和阀杆是暴露在阀门外部的。
当管道内压力超过设定值时，弹簧会被压缩，推动阀杆上移，从而打开阀门。
流体就可以通过阀门被释放出去。
开放式弹簧安全阀常用于液体介质，如水、油等。
和封闭式弹簧安全阀相比，开放式弹簧安全阀的主要特点是结构简单、操作方便。
此外，由于阀杆直接暴露在外部，使得阀门的驱动力较小，响应速度比封闭式弹簧安全阀更快，特别适用于流量波动较大的介质。
此外，开放式弹簧安全阀还具有抑制液锤效应的功能。
结论了解了封闭式和开放式弹簧安全阀的区别之后，可以根据具体的使用情况选择不同的安全阀。
封闭式弹簧安全阀特别适用于对安全要求较高的场合，其密封性能和稳定性能更受到青睐。
波纹管安全阀
波纹管安全阀波纹管安全阀是一种用于保护设备和管道系统的重要安全装置。
它主要通过调节介质压力来保护设备不受过载和压力过高的影响。
在工业生产中，波纹管安全阀的作用不可忽视，它能够有效地避免因介质压力超过设定值而导致的设备损坏和人员伤亡事故的发生。
本文将对波纹管安全阀的工作原理、结构特点和使用注意事项进行介绍。
波纹管安全阀的工作原理是利用波纹管的变形来调节介质的流动，从而达到控制压力的目的。
当介质压力超过设定值时，波纹管会发生变形，使阀门打开，介质得以释放，从而保护系统不受过载压力的影响。
而当介质压力降低到设定范围内时，波纹管会恢复原状，阀门关闭，系统恢复正常工作状态。
波纹管安全阀的结构特点主要包括波纹管、阀座、阀盖、弹簧等部件。
波纹管作为主要的调节部件，其材质和厚度的选择直接影响着安全阀的使用性能。
阀座和阀盖则承担着密封和支撑波纹管的作用，其密封性能和结构强度对安全阀的可靠性至关重要。
弹簧则是用来调节波纹管的开启和关闭压力范围，保证安全阀的稳定性和灵敏度。
在使用波纹管安全阀时，需要注意以下几点。
首先，安全阀的选型应根据实际工作条件和介质特性进行合理选择，以确保其能够正常工作并达到预期的保护效果。
其次，安全阀的安装位置和方式应符合相关标准要求，避免因安装不当而导致安全阀失效。
另外，定期对安全阀进行检测和维护也是非常重要的，以确保其工作状态良好，能够在需要时可靠地发挥作用。
总的来说，波纹管安全阀作为一种重要的安全装置，在工业生产中起着至关重要的作用。
了解其工作原理、结构特点和使用注意事项，对于正确选择和使用安全阀、保障生产安全具有重要意义。
希望本文对大家有所帮助，谢谢阅读！。
安全阀讲解
安全阀讲解安全阀的作用：起安全作用，即防止介质压力超过规定值。
当工作压力超过规定值时，阀门自动开启，排出一部分介质，使压力降底，当压力恢复到允许值时，阀门自动关闭。
人孔与手孔的作用：为了检查容器的内部空间，对容器内部进行清洗、安装拆卸器内附属装置。
弹簧式安全阀：是一种利用弹簧的压缩预紧力及加载于阀瓣上的作用力来控制阀门的启闭，起到泄压保护作用的安全阀。
弹簧式安全阀的组成：阀体、阀座、下调节圈、调节圈紧定螺钉、阀瓣、反冲盘、导向套、阀杆、下弹簧垫、弹簧、上弹簧垫、调节螺套、阀盖、阀帽等。
弹簧式安全阀的工作原理：当弹簧力大于介质作用于阀瓣的正常压力时，阀瓣处于关闭状态；当介质压力超过允许压力时，弹簧受到压缩，使阀瓣离开阀座，阀门自动开启，介质从中泄出减压；当压力回到正常值时，弹簧压力又将阀瓣推向阀座，阀门自动关闭。
开启压力：安全阀阀瓣在运行条件下开始升起时的进口压力。
排放压力：阀瓣达到规定开启高度时的进口压力。
回座压力：排放后阀瓣重新与阀座接触，即开启高度变为零时的进口压力。
喷嘴型阀座：阀座为拉伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，排放量增大。
下调节圈：用螺丝刀等工具顺时针旋转调节圈（圈下移）可提高回座压力和排放压力，帮助阀门及时回座。
反之降低回座压力和排放压力，也不利于回座。
密封面材质：有金属和非金属两种，非金属密封一般用于常温介质，金属密封多用于高温高压介质，使用金属密封时，常采用堆焊硬质合金的方法。
波纹管作用：平衡背压，增强阀体腔室和弹簧腔室之间的密封效果，避免介质进入弹簧腔室。
锁紧螺母：锁紧调整螺套，防止发生松动。
安全阀铅封：指安全阀的可拆卸或可调节处用铜丝线穿起，然后在铜线两头用铅块固定。
目的是为了防止非正常的打开而破坏出厂状态或已调试好的安全标准状态。
扳手：蒸汽用安全阀必须带有扳手；当安全阀所在设备压力达到安全阀起跳压力的70%时，用手扳动扳手能够使安全阀起跳泄压，同时，可以检查安全阀开启的灵活性，确保安全阀的密封面良好密封，避免安全阀长期不开启而粘连，还可用于人工紧急泄压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
利用反冲盘使喷出气流折转而获得较大的阀瓣升力，达到全启高 带喷射管安全 4 阀 为两段作用式。并设置了喷射管，利用排放气流的抽吸作用减小 阀瓣上腔压力，以帮助阀门开启，获得更大的升力 度。借助调节圈可对排放压力及启闭压差进行调节。其动作特性
带双调节圈全 5 启式安全阀
在导向套和阀座上各设置一个调节圈（称上、下调节圈）。下调 节圈主要用于调节排放压力，上调节圈主要用于调节启闭压差
该阀为有限载荷式：加于主阀阀瓣的关闭载荷由弹簧提供，其大 先导式安全阀 15 之二 压范围内开启。 其缺点是主阀的密封性不如 （先导式安全阀之一） 小是受到限制的。即使先导阀未能起作用，主阀也能在允许的超
结构特点：导阀为无流动调节式；能在非常接近设定压力下无泄 漏地操作；采用聚四氟乙烯软质密封材料；阀的正常动作，不受 背压影响，无需波纹管；可在使用中设定开启压力，易于调节； 公称压力级可达 10000lbf/in2；设定压力范围 0.1~25MPa 工作原理：当系统压力低于阀的设定压力时，介质压力经导阀上 密封传入主阀压力室、作用在主阀瓣上，产生向下力，关闭主阀； 先导式安全阀 当系统压力增加接近设定压力时，导阀活塞提升而上密封关闭， 16 （无流动调节 此时导阀下密封仍在关闭。系统压力在稍有增加，下密封微启、 式） 主阀压力室内压力通过导阀排除气口排除；当系统压力达到和稍 高于设定压力时导阀下密封开启，排放超压，这又使导阀活塞趋 于下降。此反馈作用可使主阀瓣浮于某一位置，达到调节作用； 当系统压力超压，主阀瓣达到全启；当系统压力降至设定压力以 外，导阀下密封关闭。进一步降压至回座压力室压力恢复，关闭 主阀
介质作用在阀瓣密封面外围，承受介质压力的元件是面积比阀瓣 介质作用在阀 密封面大得多的膜片（也可能是活塞或波纹管），起到将介质作 11 瓣外围的安全 用力放大的效果，因而能增加密封面比压力，提高密封性，并提 阀 高阀门动作的灵敏程度
用于液化气槽车。由于阀门伸出到液化气罐外部分的尺寸受到限 12 内装式安全阀 制，所以需将阀的一部分置于罐内
安全阀主要结构形式与特点
安全阀主要结构形式与特点
序 结构形式 号 结构特点
不带节圈微 1 启安全阀 动作特性为比例作用式
带调节圈微启 2 安全阀
动作特性为比例作用式。利用调节圈可对排放压力及启闭压差进 行调节
利用反冲盘使喷出气流折转而获得较大的阀瓣升力，达到全启高 反冲盘加调节 3 圈全启安全阀 为两段作用式 度。借助调节圈可对排放压力及启闭压差进行调节。其动作特性
杠杆重锤式安 13 全阀
重锤的作用力通过杠杆放大后加载于阀瓣。在阀门开启和关闭过 程中载荷的大小不变。这种阀对振动较敏感，且回座性能较差
该阀为无限载荷式：加于主阀阀瓣的关闭载荷由工作介质压力提 先导式安全阀 14 之一 之前，主阀不能开启。其优点是主阀密封性好 供，其大小是未矛限制的。在先导阀动作而对主阀驱动活塞加载
带背压控制套 6 安全阀
除带有上、下调节圈外，在其阀杆上还设置了一个背压控制套。 当阀门开启时，控制套随阀杆上升，控制套外锥面与阀壳间环形 通道面积增大，使阀瓣上腔背压加少，有利于阀门开启；当阀门
关闭时，控制套下降，其与阀壳间环形通道面积减少，使阀瓣上 腔背压增大，帮助阀门回座
波纹管背压平 7 衡式安全阀
波纹管的有效直径等于关闭件密封面平均直径，附加背压对阀瓣 的合理为零，所以附加背压的变化不会影响阀的开启压力
采用两个没，使弹簧、腔室同排放的介质隔离，从而保护弹簧不 8 带隔膜安全阀 与腐蚀性介质接触的作用
带散热套安全 9 阀
加散热套可降低弹簧腔室温度，并防止排放介质直接冲蚀弹簧。 适用于高温场合
阀瓣在上、下两个方向同时承受介质压力的作用，弹簧载荷仅与 10 平衡式安全阀 两个方向介质作用力的差值有关，这样就可以在高压的场合采用 较小的弹簧
先导式呼阀：呼阀阀瓣背负着由更大直径膜片构成的气室。在呼 阀开启以前，保持着数倍升举力的压紧力，密封可靠；导阀提供 17 先导式呼吸阀 了精确的压力保护；启闭压差可以由导阀加以调节；不受背压影 响，整定压力稳定；在整定点阀瓣全启，保证了排量；阀体和密 封材料，可根据介质温度选择不同材料
重力式安全阀：采用了双道密封结构（海绵橡胶垫和 O 形圈） 提供了可靠的低压密封，减少了物料损失或污染；重力式阀瓣， 结构简单，维修容易；不锈钢内件，耐蚀、运行可靠；阀体，软 密封材料，可根据介质、温度不同而选择 特性：呼阀进口法兰于吸阀出口法兰相配连接组成呼吸阀
