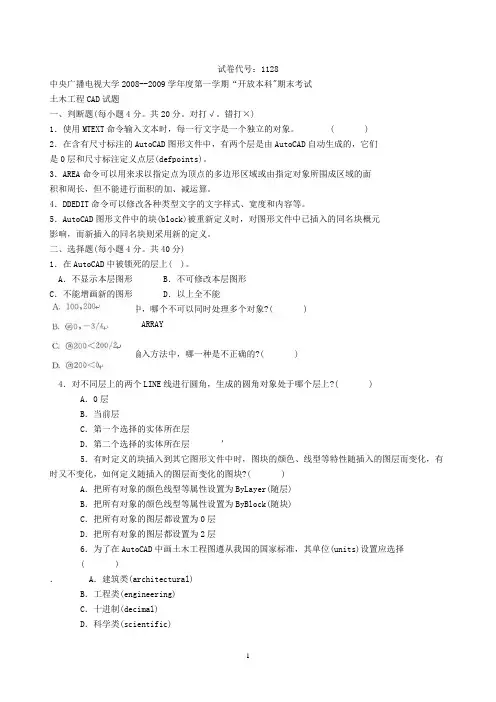

试卷代号：1128中央广播电视大学2008--2009学年度第一学期“开放本科"期末考试土木工程CAD试题一、判断题(每小题4分。
共20分。
对打√。
错打×)1．使用MTEXT命令输入文本时，每一行文字是一个独立的对象。
( )2．在含有尺寸标注的AutoCAD图形文件中，有两个层是由AutoCAD自动生成的，它们是0层和尺寸标注定义点层(defpoints)。
3．AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面积和周长，但不能进行面积的加、减运算。
4．DDEDIT命令可以修改各种类型文字的文字样式、宽度和内容等。
5．AutoCAD图形文件中的块(block)被重新定义时，对图形文件中已插入的同名块概元影响，而新插入的同名块则采用新的定义。
二、选择题(每小题4分。
共40分)1．在AutoCAD中被锁死的层上( )。
A．不显示本层图形 B．不可修改本层图形C．不能增画新的图形 D．以上全不能2．以下图形编辑命令中，哪个不可以同时处理多个对象?( )A．OFFSET B．ARRAYC．ERASE D．SCALE3．以下的命令行坐标输入方法中，哪一种是不正确的?( )4．对不同层上的两个LINE线进行圆角，生成的圆角对象处于哪个层上?( ) A．0层B．当前层C．第一个选择的实体所在层D．第二个选择的实体所在层’5．有时定义的块插入到其它图形文件中时，图块的颜色、线型等特性随插入的图层而变化，有时又不变化，如何定义随插入的图层而变化的图块?( )A．把所有对象的颜色线型等属性设置为ByLayer(随层)B．把所有对象的颜色线型等属性设置为ByBlock(随块)C．把所有对象的图层都设置为0层D．把所有对象的图层都设置为2层6．为了在AutoCAD中画土木工程图遵从我国的国家标准，其单位(units)设置应选择( )． A．建筑类(architectural)B．工程类(engineering)C．十进制(decimal)D．科学类(scientific)7．在AutoCAD中，对随条直线使用圆角命令，则两线必须( )。
