在线图文包装

第一部分：在线包装在线包装的定义电视包装目前已成为电视台和各电视节目公司、广告公司最常用的概念之一。

说到包装，似乎都知道它的意思，但对电视包装的定义、对它的内涵和外延、对它的作用却很少有人作过更深入的研究和探讨。

其实，包装是借用的词，一般意义的包装是指对产品进行包装而言的。

之所以把包装拿过来用到电视上，是因为产品的包装和电视的包装有共同之处。

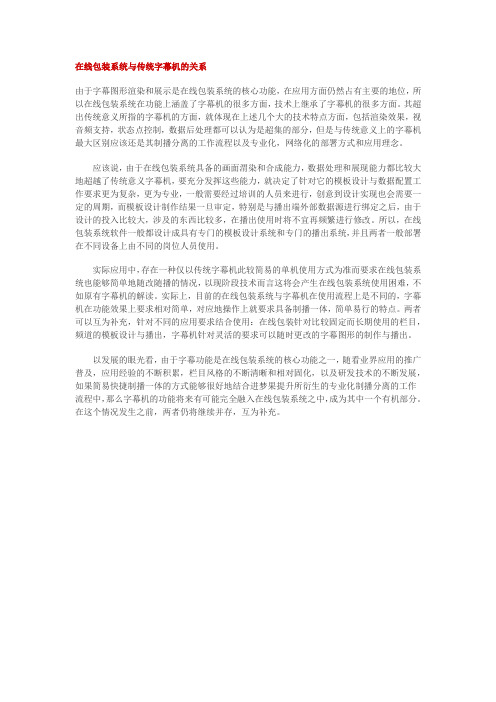

它的定义是对电视节目、栏目、频道甚至是电视台第二部分：在线图文包装的特点，以及与普通字幕机的区别1.概述在线图文包装系统是一整套新型电视图文制播的技术平台和产品系列，为更高水平的电视节目视觉效果的创意和发布提供了全新的解决方案。

这套平台采用突破性的创新技术结合稳定的成熟技术，兼容并突破传统的电视图文技术理念，同时支持图文包装、日常字幕和虚拟演播室等多方面应用，支持面向标清高清过渡期的技术需求，真正满足今后一段时期广电领域的发展需要。

2.技术特点1高质量HD实时三维渲染在线图文包装提供的是质感亮丽自然、动感柔和强劲的全三维空间的图形字幕的包装效果，其三维渲染引擎的渲染核心是基于计算机图形卡的GPU技术实现的。

这套自主研发的渲染引擎采用了多项关键技术，使其在三维渲染的效果、质感和效率上取得了突破性、跳跃性的提升。

在保证三维图形质量的前提下，系统以极高的效率保证渲染的实时性，没有预先渲染，完全满足外部实时控制的需要。

通过渲染引擎与 I/O 的精确配合，系统完整支持各种高清、标清画面的实时输出。

普通字幕机的渲染引擎主要是基于计算机中央处理芯片CPU技术实现的。

因此当场景中的图元特别大时、特别是高清图元、系统在播出比较复杂的特技时，播出会出现不实时的情况2三维场景、字幕与视频无缝结合系统在全三维空间中，不仅处理三维物体，同时以各种纹理贴图方式处理字幕、图像、图像动画序列、输入活动视频和视频文件回放，使它们作为三维场景中的纹理贴图无缝融入到其中，从而展现各种三维图形效果。

采用精密的反走样和多种字效渲染算法，以及多套基于多种像素处理特效组合的渲染流水线，提供十分丰富的、高质量的字幕和图形效果。

作为高端包装功能的一部分，以更佳的字效完整支持唱词、底拉、滚屏等字幕功能。

普通字幕机主要在二维空间操作，只能处理平面的字幕、图元等，无法处理三维物体、动画序列、输入活动视频和视频文件，即使某些字幕机能够处理以上的部分物件，也无法无缝的融合到场景中，只能以简单的层的关系进行叠加，而无法实现三维效果。

3实时输入视频DVE系统支持高清或标清视频输入的实时开窗功能。

采用贴图模式进行的DVE，可以将实时画面作为材质纹理以多种混合方式贴加在任意物体的表面，进行所有平面和三维特技处理和各种变换，适合后期制作类节目使用。

采用直通模式进行的DVE，窗口可以平面方式进行运动和缩放，同时支持裁剪和淡入淡出，与图形画面通过时间线同步配合，输出画面延时高标清均控制在2帧之内，与音频同步，适合直播类节目使用。

普通字幕机基本不能实现DVE 开窗效果，对输入的视频无法进行处理，某些字幕机能够实现简单的直通模式的二维DVE 功能，但无法与图形画面通过时间线同步配合。

4视频、图像序列回放和打包系统支持多种格式视频文件和图像文件序列的实时回放，回放画面均作为材质纹理以多种混合方式贴加在任意物体的表面，可进行所有平面和三维特技的处理和各种变换，非常适合制作画中画效果和各种复杂的活动纹理和背景效果。

系统支持画面合成打包功能，可将场景动画输出成为各种视频文件或者图像文件序列，使系统不仅可以用于在线制作和播出，也非常适合后期制作并与其它系统衔接。

普通字幕机支持的材质纹理文件主要是图片，只能简单的贴在图元的表面，无法通过三维特技的处理和变换实现活动的效果，打包格式比较少。

5音频支持系统支持各种音频接口，支持直通背景视频的嵌入式音频或者其它接口输入的音频直通。

系统通过时间线支持音频文件与视频画面的同步回放，产生音频效果。

普通字幕机基本不支持嵌入或非嵌入的音频接口，音频文件无法放在时间线上与视频画面同步播放。

6多场景分层叠加播出系统的每个场景是一个独立的三维空间，拥有自己独立的三维灯光系统和三维投影的摄像机体系。

渲染和I/O支持多个场景同时叠加输出，为多播出任务同时执行或者插播功能提供了完整的支持。

这个功能还可以让不同的应用系统各自输出画面，然后在播出时合成一体，以完成多台控制设备分布式控制播出的强大功能。

普通字幕机每个场景都是二维空间，不支持灯光与三维摄像机。

在播出的时候，只能按顺序依次播放。

7多时间线组合、场景状态平滑切换具有一个重要的概念“场景状态”来描述场景的一种相对静止的状态点，每个场景可以具有多个状态点，状态点之间使用状态过渡时间线来实现切换，每个状态点还可以具有一个状态执行时间线用以提供播放至该状态时的特定动画。

系统采用这套状态点控制和切换技术，同时支持多个时间线，提供多个动画线索，实现不同场景状态的平滑过渡切换功能，可以实现复杂的时序控制，或者是多个不同画面状态不离屏的平滑切换，同时还可以满足播出过程中根据实际情况产生的随机场景无缝切换的要求。

普通字幕机一个场景只能支持一条时间线，对于相同场景的多种播出模式只能通过复制多个场景来完成，场景的播出无法实现平滑切换，前屏场景播出完成后才能播出后屏场景。

8脚本和条件运算控制的实时数据修改支持典型的模板化制作和播出流程。

模板场景中需要替换的内容都通过数据池和数据替换插件的方式支持播出替换。

该机制可使播出场景的内容（包括字幕内容、图像内容、物体位置、大小、姿态、色彩、可见性等）根据外部数据进行实时改变，改变的过程可以通过各种逻辑条件和运算公式进行控制，能够完成由外部数据驱动的复杂的场景画面的变化。

数据插件除提供相对简易的逻辑判断和四则运算功能外，还提供了Visual Basic脚本执行功能，以支持更为复杂的数据池使用和场景数据替换的逻辑。

普通字幕机播出的图元无法受到外部数据的驱动，内容、大小、位置、颜色确定后无法根据外部数据实时发生变化。

9强大的数据库支持数据库技术在电视图文系统的应用中占有很重要的地位，天气、财经和资讯节目中，在体育项目尤其是大型综合运动会的转播中的作用和需求十分明显。

应用系统采用通用插件式框架和专项定制开发相结合的技术方式，支持与各种数据来源的数据实时对接。

普通字幕机基本不支持数据库，只有部分专业的应用类字幕机才提供数据库的支持。

10网络化、系统化的工作流程提供完整的涵盖制作、播出和模板管理功能的软件包，这些软件可以根据实际应用的不同需求，配置在单机或者是多机系统之中，通过网络通信和控制支持不同岗位的明确分工和协作配合的工作流程，共同完成图文的制播工作。

普通字幕机的播放只能在本地实现、无法受控于远程、跟节目制作与播出的网络系统无法进行紧密的结合。

12)在线、后期图形包装和虚拟演播室同一平台渲染引擎和制作平台在支持三维在线及后期图形包装的同时，也是虚拟演播室系统的构建平台，使用构建的虚拟演播室系统可以同时具备字幕图形包装的技术能力。

普通字幕机与虚拟演播室是不同的平台与渲染引擎，无法升级到虚拟演播室系统。

第三部分：图文包装的应用在线图文包装从功能上可广泛的应用在综艺娱乐、气象预告、新闻专题、广告、财经资讯、体育直播等方面。

1综艺娱乐类综艺娱乐类主要包括歌舞晚会、快讯、播报和竞赛等节目形态。

该类节目对图文包装要求非常高，对字幕三维效果、图片、动画等的运动、旋转、缩放轨迹和光影效果等出入屏和停留特效都需要简便的制作方法，并能够实时制作，尽量避免繁重的后期逐帧渲染动画序列的工作。

对于晚会字幕的包装，只有让字幕物件具备三维的空间属性，才能实现更加丰富多彩的包装特技。

2气象预告类气象预告类节目要求具有气象预报符号的三维化创意、制作模块。

根据报文数据直接在地图或地形表面生成日常气象预报。

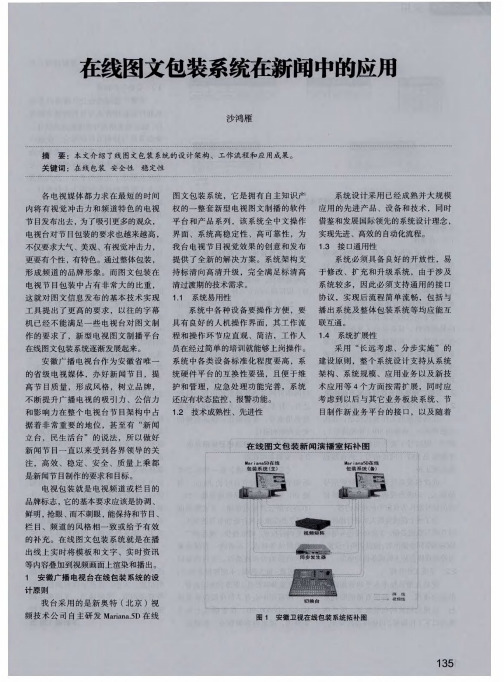

3新闻专题类新闻类专题节目包括播报类、对话类、和评论类等，这类节目时效性相当强，必须在最短的时间内完成制作，这就提出了字幕简单的模板化功能要求。

从新闻类节目发展趋势看，它已不仅仅利用图像、声音来传递新闻，还利用统计图表、多行滚动字幕等及时提供新闻报道。

4广告类广告类节目要求图文的信息量大，播出层次多，播出方式新颖独特，同时更新速度快。

5财经资讯类财经资讯类节目要求多模板与多物件的灵活调用和实时并行播出，而且要求多行滚动字幕的内容更新更快捷、更灵活，例如可以直接从互联网获取股市数据等。

另外，对于财经类节目应用的字幕，具备便捷的三维图表绘制工具也非常重要。

6体育直播类体育类节目应用的字幕，对图文的要求更高，图文制作需要更加动感，三维感强、出入方式灵活。

同时要求各种模板能够连接到数据库中，从赛事信息的数据库中获取数据实时播出。

第四部分：未来技术的发展在线图文包装系统未来的发展应该是系统化、网络化的应用为主，同时应用到更多的领域里，例如频道总控播出等。

总控播出在线图文包装系统建设的目标在于，通过全新图文包装设计改版，使频道风格耳目一新，提高频道品牌；通过丰富图形渲染效果，增强系统功能，完善操作便捷性，提高系统安全性，从而保证系统更加安全顺畅的运行。

以网络化、系统化的工作模式应用于播出线领域，取得了重大的成功同时在不久的将来还将应用于更多的新兴领域中去。
