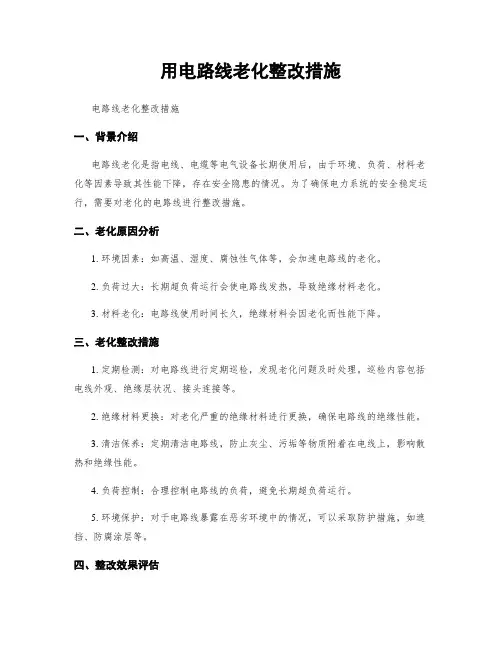

用电线路老化整改措施
用电路线老化整改措施电路线老化整改措施一、背景介绍电路线老化是指电线、电缆等电气设备长期使用后，由于环境、负荷、材料老化等因素导致其性能下降，存在安全隐患的情况。
为了确保电力系统的安全稳定运行，需要对老化的电路线进行整改措施。
二、老化原因分析1. 环境因素：如高温、湿度、腐蚀性气体等，会加速电路线的老化。
2. 负荷过大：长期超负荷运行会使电路线发热，导致绝缘材料老化。
3. 材料老化：电路线使用时间长久，绝缘材料会因老化而性能下降。
三、老化整改措施1. 定期检测：对电路线进行定期巡检，发现老化问题及时处理。
巡检内容包括电线外观、绝缘层状况、接头连接等。
2. 绝缘材料更换：对老化严重的绝缘材料进行更换，确保电路线的绝缘性能。
3. 清洁保养：定期清洁电路线，防止灰尘、污垢等物质附着在电线上，影响散热和绝缘性能。
4. 负荷控制：合理控制电路线的负荷，避免长期超负荷运行。
5. 环境保护：对于电路线暴露在恶劣环境中的情况，可以采取防护措施，如遮挡、防腐涂层等。
四、整改效果评估1. 效果检测：对整改后的电路线进行检测，验证整改措施的有效性。
2. 故障率统计：对整改后的电路线进行长期监测，统计故障率的变化情况。
3. 安全事故统计：对整改后的电路线进行安全事故统计，评估整改效果。
五、案例分析某电力公司对一条老化严重的电路线进行整改措施，首先进行了绝缘材料更换，将老化的绝缘材料全部更换为新的材料；其次，对电路线进行了清洁保养，清除了附着在电线上的灰尘和污垢；同时，对电路线的负荷进行了控制，避免了长期超负荷运行。
经过整改后，对该电路线进行了效果评估，检测结果显示绝缘性能得到了明显改善，故障率也有所下降，安全事故发生率降低。
六、结论电路线老化是电力系统安全运行的隐患，通过定期检测、绝缘材料更换、清洁保养、负荷控制和环境保护等整改措施，可以有效降低电路线老化带来的风险，确保电力系统的安全稳定运行。
电力公司应加强对电路线老化整改的重视，定期制定整改计划，并进行整改效果评估，以提高电力系统的可靠性和安全性。
10kV电缆中间头故障原因分析和处理对策
10kV电缆中间头故障原因分析和处理对策10kV电缆中间头是配合电缆的一种短型配件，用于实现电缆长度连接、绝缘功能和维修工作。
如果中间头出现故障，将会对电缆线路的正常运行产生极大的影响。
本文将针对10kV电缆中间头故障原因进行分析，并提出一些处理对策。
一、故障原因分析1.设备老化10kV电缆中间头作为电力设备，工作时间长短将对其发挥作用产生影响，老化是其一种常见的故障原因。
中间头的材料和制造标准重要影响其使用寿命，所以在设计电缆连接时，应该考虑材料的选择和安装环境的保护情况，以尽可能延长其使用寿命。
2.接口质量中间头与电缆连接处的接口质量也是中间头故障的常见原因。
如果接头处安装不当、接引线安装不牢固，容易导致中间头出现故障。
因此，一定要注意电缆安装质量和必要的验收要求。
3.环境影响外界环境因素也是中间头出现故障的原因之一。
当电缆运行在潮湿、腐蚀、高温和低温环境下时，容易导致中间头出现故障。
所以，在安装中间头时，要选择适宜的环境并采取相应的防护措施，以保证其工作效果和使用寿命。
二、故障处理对策1.仔细检查发现电缆中间头故障时，首先要进行详细的检查。
检查重点包括电缆的安装质量，电缆与中间头连接是否松动，接头上是否有明显的损伤或腐蚀，等等。
通过检查，确定故障原因。
2.更换中间头如果检查结果表明中间头的部件损坏严重、无法恢复正常工作，需要更换。
更换中间头时，应该购买符合质量标准的中间头，并且中间头的型号、规格必须与电缆匹配，材料合适，以保证电力性能的稳定和安全度。
3.加强保障为了防止中间头出现类似故障，应该采取前期措施加强保障，如按照安装要求，严格把握安装和使用环境的要求，对其进行维护保养，提高电缆运行和维护管理水平，及时处理中间头出现故障，防止故障的扩大。
4.定期检查对中间头定期检查是预先发现故障的主要手段之一。
通过定期检查，发现电缆运行和连接处的问题，及时采取必要的措施杜绝中间头出现故障。
因此，定期维护和检查是电缆线路正常运行的必要保障，也是成本控制和维护效果的优化手段。
电线电缆绝缘材料及护套材料的老化分析
电线电缆绝缘材料及护套材料的老化分析电线电缆作为现代社会中不可或缺的基础设施，其绝缘材料及护套材料的质量直接影响着整个电力系统的安全可靠运行。
随着时间的推移，电线电缆材料会受到各种外界因素的影响，从而产生老化现象，降低其性能和寿命。
对电线电缆绝缘材料及护套材料的老化分析显得尤为重要。
1.老化原因电线电缆绝缘材料经过长时间使用后，会受到多种因素的影响而产生老化现象。
主要的老化原因包括：（1）热老化：长期高温环境下，绝缘材料容易发生热老化，使得其机械性能和绝缘性能逐渐下降。
（2）氧化老化：氧气、湿度、紫外线等外界环境因素会导致绝缘材料发生氧化老化，使其硬化、变脆、表面开裂，从而降低绝缘性能。
（3）化学老化：绝缘材料可能受到化学物质的腐蚀，使其分子链断裂或交联，导致绝缘材料变质、失效。
2.老化测试方法为了评估绝缘材料的老化程度，通常采用以下测试方法：（1）物理性能测试：包括拉伸强度、断裂伸长率、硬度等指标的测试，用以评估绝缘材料的机械性能。
（3）热老化试验：将绝缘材料置于一定温度下进行长时间热老化，然后测试其物理性能和绝缘性能的变化情况。
（4）氧化老化试验：将绝缘材料置于氧气或紫外线照射下进行氧化老化试验，评估其氧化老化程度。
3.老化机理绝缘材料的老化机理是绝缘材料在外界环境因素的作用下发生结构和性能变化的过程。
一般来说，老化机理可以分为物理老化、化学老化和热老化三种类型。
物理老化是绝缘材料在外界力量作用下发生结构变化，化学老化是绝缘材料受到化学物质的腐蚀而发生质量和性能的变化，热老化是绝缘材料在高温环境下受热作用而发生物理和化学性能的变化。
二、电线电缆护套材料的老化分析（1）紫外线老化：电线电缆护套材料暴露在阳光下，长期受紫外线照射会导致其分子链断裂，使其硬化、变脆。
护套材料的老化机理与绝缘材料类似，同样可以分为物理老化、化学老化和热老化三种类型。
护套材料在外界环境因素的作用下发生结构和性能变化的过程，导致其使用寿命的缩短和性能的下降。
电缆故障测试方法及技巧
电缆故障测试方法及技巧随着城市的进展扩大，城市电网的改造，电力电缆获得了越来越广泛的应用。
但另一方面，由于电缆处在地下，消失故障很难发觉其故障点位置所在，这对电网的平平稳定运行以及供电牢靠性都带来很大的困难。
对此，我们首先分析了电力电缆故障常见原因，在此基础上，进一步总结出电力电缆常用故障检测方法。
1.电力电缆故障产生的原因（1）绝缘层老化变质：绝缘电缆长期在风吹日晒，在电的的作用下发生了老化，还要受到伴随电作用而来的化学、热和机械作用，从而使介质发生物理化学变化，使介质的绝缘性能下降。
（2）过热：电缆绝缘内部气隙游离造成局部过热，使绝缘炭化。
另外，电缆过负荷产生过热，安装于电缆密集地区、电缆沟及电缆隧道等通风不良处的电缆，穿于干燥管中的电缆及电缆与热力管道接近的部分等，都会因本身过热而使绝缘加速损坏。
（3）机械损伤：如挖掘等外力造成的损伤。
（4）护层的腐蚀：因受土壤内酸碱和杂散电流的影响，埋地电缆的铅或铝包将遭到腐蚀而损坏。
（5）绝缘受潮：中心接头或终端头在结构上不密封或安装质量不好而造成绝缘受潮。
（6）过电压：过电压重要指大气过电压和内过电压，很多户外终端接头的故障是由大气过电压引起的，电缆本身的缺陷也会导致在大气过电压的情形下发生故障。
（7）材料缺陷：电缆制造的问题，电缆附件制造上的缺陷和对绝缘材料的维护管理不善等都可能使电缆发生故障。
2.电力电缆故障性质类别的快速判别2.1电力电缆的故障分类电缆故障若按故障发生的直接原因可以分为两大类：一类为试验击穿故障；另一类为在运行中发生的故障。
若按故障性质来分，又可分为开路、低阻、高阻故障等。
开路故障：指电缆的甲端与乙端一相或者三相*断开。
低阻故障：若电缆相间或相对地绝缘电阻在100k以下的故障称为低阻故障。
高阻故障：若电缆相间或相对地故障电阻较大，以致不能接受电桥或低压脉冲法进行粗测的故障，通称为高阻故障。
它包括泄漏性高阻故障和闪络性高阻故障。
在试验过程中发生击穿的故障，其性质比较单纯，一般为一相接地，很少有三相同时在试验中接地或短路的情形，更不行能发生断线故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在监察工作中，发现电气线路普遍存在电缆老化、破损现象，为保证安全生产、人身财产安全，建议对老化、破损电缆以及超期使用的电缆进行更换，为达到从根本控制电缆老化、破损出此报告，目的是从技术标准角度控制电缆老化的速度以及减免电缆破损，提高电缆的使用效率，避免人为的失误造成的资源浪费。
电缆老化、破损的原因分析：
1)外力损伤
电缆搬运过程以及敷设安装不规范，容易造成机械损伤；在直埋电缆上搞土建施工也极易将运行中的电缆损伤等。
如果损伤不严重，要几个月甚至几年才会导致损伤部位彻底击穿形成故障，破坏严重的可能发生短路故障，直接影响用电单位的安全生产。
2)绝缘受潮
一般发生在直埋或排管里的电缆接头处。
电缆接头制作不合格和在潮湿的气候条件下做接头，会使接头进水或混入水蒸气，时间久在电场作用下形成水树枝，逐渐损害电缆的绝缘强度而造成故障。
3)化学腐蚀
电缆直接埋在有酸碱作用的地区，往往会造成电缆的铠装、铅皮或外护层被腐蚀，保护层因长期遭受化学腐蚀或电解腐蚀，致使保护层失效，绝缘降低，也会导致电缆故障。
4)长期过负荷运行
超负荷运行，由于电流的热效应，负载电流通过电缆时必然导致导体发热，同时电荷的集肤效应以及钢铠的涡流损耗、绝缘介质损
耗也会产乍附加热量，从而使电缆温度升高。
长期超负荷运行时，过高的温度会加速绝缘的老化，以至绝缘被击穿。
尤其在炎热的夏季，电缆的温升常常导致电缆绝缘薄弱处首先被击穿，因此在夏季，电缆的故障也就特别多。
5)电缆接头故障
电缆接头是电缆线路中最薄弱的环节，由人员直接过失(施工不良)引发的电缆接头故障时常发生。
施工人员在制作电缆接头过程中，如果有接头压接不紧、加热不充分等原因，都会导致电缆头绝缘降低，从而引发事故。
6)环境和温度
电缆所处的外界环境和热源也会造成电缆温度过高、绝缘击穿，甚至爆炸起火。
7)电缆本体的正常老化或自然灾害等其他原因。
电线电缆在现代化生产生活中高度普及，任何需要电力驱动的机械都离不开电线电缆的支持。
电线电缆的主要构成是金属丝、绝缘套和保护套，这就要求电线电缆的运送和保管必须严格和慎重，避免电线电缆在运输保管中出现损坏。
1）电线电缆在运输过程中应避免从高处坠落的现象，更禁止装卸时从高处扔下电线电缆，特别是在温度较低的条件下（一般为5℃以下），电线电缆的绝缘套、保护套较为脆、硬，高空摔落会导致绝缘套和保护套开裂。
2）电线电缆的绝缘套和保护套多为橡胶制品，不能承受阳光的过度照射，因此要尽量避免电线电缆被防止在露天场所，电缆盘也不允许平放。
3）电线电缆在进行包装时，不能出现几个电缆盘同时吊装进行，以避免发生危险事故。
电缆盘在运输工具如车辆、船舶上的放置必须合理并加以固定，以防止在运输中因为摇晃等原因致使电缆盘翻到或碰撞，对电线电缆造成损伤。
4）电线电缆一般防腐蚀性很差，严禁和酸、碱、矿物油类物质的接触，如果运输过程中不得已与腐蚀性物质近距离放置，则要进行必要的隔离。
电线电缆的存放库房内必须禁止出现破坏电线电缆绝缘保护层的物质及具有腐蚀性的气体的存在。
5）电线电缆的保管时间较长则需要适当对电缆盘进行滚动，滚动的周期为三个月左右，具体时间可以根据情况自行设定。
电线电缆在滚动过程中要注意将向下存放的盘边滚动到上方，这样可以避免某个部位的盘边长期位于下方而受潮腐烂。
6）电线电缆也是具有保质期的产品，一般来说电线电缆最好在保质期内使用，如果已过保质期则不宜超过一年半，最长也不能超过保质期时间两年。
电线电缆在储存过程中要经常检查电线电缆的封头是否完好无损。
电缆敷设的错误是导致电缆老化、破损的主要原因之一，应按照标准规范电缆敷设。
敷设前应按下列要求进行检查：
一、电缆通道畅通，排水良好。
金属部分的防腐层完整。
隧道内照明、
通风符合要求。
二、电缆型号、电压、规格应符合设计。
三、电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆与水底电缆应经试验合格。
四、充油电缆的油压不宜低于0.15MPa；供油阀门应在开启位置，动作应灵活；压力表指示应无异常；所有管接头应无渗漏油；油样应试验合格。
五、电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
六、敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
七、在带电区域内敷设电缆，应有可靠的安全措施。
参照标准如下：
1、《中华人民共和国国家标准电气装置安装工程电缆线路施工及验收规范之电缆及附件的运输与贮存保管》
2、《中华人民共和国国家标准电气装置安装工程电缆线路施工及验收规范之电缆敷设》。
