电气安装配管穿线工程施工方案
电气二次配管安装施工方案
一、工程概况本工程为XX项目电气二次配管安装工程，主要涉及电气线路的布置、敷设和固定，包括照明、动力、弱电等系统的配管。
为确保施工质量、安全和进度，特制定本施工方案。
二、施工准备1. 技术准备（1）熟悉施工图纸，明确配管线路、走向、材料要求及施工工艺；（2）了解施工现场环境，包括建筑结构、土建施工进度等；（3）掌握相关规范、标准和施工工艺要求。
2. 材料准备（1）电气配管材料：PVC管、镀锌钢管、接线盒、线槽、穿线桥架等；（2）电气设备：电源插座、灯具、开关、电线等；（3）施工工具：电钻、扳手、锯、切割机、卷尺、水平尺等。
3. 人员准备（1）成立施工班组，明确各成员职责；（2）对施工人员进行技术交底和安全教育；（3）确保施工人员具备相应的施工技能和操作资格。
三、施工工艺1. 配管线路规划（1）根据施工图纸和现场实际情况，合理规划配管线路；（2）确保线路走向简洁、合理，避免交叉和绕行；（3）对线路进行编号，便于施工和管理。
2. 线管敷设（1）按照规划好的线路，进行线管敷设；（2）采用PVC管、镀锌钢管等材料，确保线管质量；（3）线管敷设过程中，注意保持线管平直，避免扭曲和折弯。
3. 线管固定（1）采用线管卡、膨胀螺栓、焊接等固定方式，确保线管牢固；（2）线管固定间距应符合规范要求，避免线管脱落；（3）固定线管时，注意线管与墙面的距离，避免影响其他施工。
4. 接线盒安装（1）根据施工图纸，确定接线盒位置；（2）采用膨胀螺栓或焊接等方式固定接线盒；（3）接线盒安装牢固后，进行接线。
5. 线路检查（1）检查线路敷设质量，确保线路平直、固定牢固；（2）检查接线质量，确保接线正确、可靠；（3）对线路进行绝缘电阻测试，确保线路安全。
四、施工进度安排1. 施工前准备：5天；2. 线管敷设：10天；3. 接线盒安装及接线：5天；4. 线路检查及整改：3天；5. 施工验收：3天。
五、质量保证措施1. 严格按照施工图纸和规范要求进行施工；2. 选用合格的电气材料和设备；3. 加强施工过程中的质量检查，确保施工质量；4. 定期对施工人员进行技术培训，提高施工技能；5. 施工完成后，进行质量验收，确保工程质量符合要求。
电气配管施工专项方案
电气配管施工专项方案一、概述二、施工准备1.施工前确定施工区域的具体位置和范围，并与其他相关施工人员进行协调。
2.提前准备好所需的工具和材料，包括电缆、电线、电缆槽、护管、接线盒、穿线工具等。
3.查阅施工图纸并根据实际情况进行仔细分析，确定电缆敷设和配管的路线。
三、电缆敷设1.根据设计要求和实际情况，选择合适的电缆，包括电缆型号、电压等级和截面积。
2.按照设计规定的电缆敷设路线进行施工，注意通道的高度、宽度和弯曲半径等要求。
3.保证电缆的敷设过程中不受损且不受潮湿等不良环境影响，避免电缆绝缘层的老化和击穿。
四、穿线和接线1.在电缆敷设完毕后，进行穿线工作。
穿线的方法可以根据实际情况选择手工穿线或者使用专用的穿线工具。
2.穿线时要留足够的余量以方便接线，并保证线路的顺畅通行。
3.进行接线前，必须对电缆进行测试和验收。
对于大型电气设备的接线，应由专业的电工来操作，确保接线正确和牢固。
五、配管的防护1.在穿线完成后，对电缆进行绝缘处理和防护。
可以采用插入式接线盒、绝缘胶带或者其他绝缘材料进行包裹。
2.避免电缆暴露在空气中长时间暴晒，以防止绝缘老化和绝缘层被损坏。
3.配管的修复和封堵必须严密，确保不会受到外力的破坏和水分的渗入。
六、安全措施1.电气配管施工过程中必须遵守安全操作规程，佩戴必要的防护用品，如安全帽、手套、安全鞋等。
2.在施工区域设立明显的警示标志，以提醒其他工作人员和过往人员注意施工现场的危险性。
3.现场负责人必须熟悉电气配管施工的安全要求，并对施工人员进行安全教育和培训。
七、质量控制1.在施工过程中，要及时审核工艺与控制环节的质量。
如遇到发现质量问题，要及时处理并进行整改。
2.施工完毕后，对电气配管进行全面检查，确保所有连接接头牢固可靠、防护完善。
3.对整个电气配管施工过程进行记录，包括材料使用、施工流程和质量控制等信息，以备日后查阅和备案。
八、总结电气配管施工专项方案是电气工程中必不可少的一部分，正确、规范地进行配管施工对于电气设备的运行和使用具有至关重要的作用。
电气配管施工方案
电气配管施工方案一、施工准备在进行电气配管施工前，必须做好充分的准备工作，包括但不限于以下几个方面：1.1 设计图纸审核在施工前，必须对电气配管的设计图纸进行仔细审核，确保图纸的准确性和完整性，以避免在施工过程中出现问题。
1.2 施工人员培训需确保施工人员具有相关的电气配管施工经验和技能，如果有新人员参与，需要进行专门的培训，提高他们的工作能力和安全意识。
1.3 施工材料准备在施工前应准备好所需的电气配管材料，包括管道、接头、支架等，确保材料的质量和数量符合施工要求。
二、施工过程电气配管的施工过程主要包括布线、安装管道、连接接头和调试等步骤，具体如下：2.1 布线首先根据设计图纸确定电气配管的走向和布局，然后在墙壁或天花板上标注好管道的位置，以便后续安装。
2.2 安装管道根据布线的要求，安装好电气配管的管道，保证管道的稳固和整齐，避免出现弯曲或挤压等情况。
2.3 连接接头将电气配管的管道和接头连接起来，确保连接牢固，避免漏电或短路等问题的发生。
2.4 调试完成电气配管的安装后，进行必要的调试工作，测试管道的通电情况和电气设备的正常运行，确保施工质量符合要求。
三、施工注意事项在进行电气配管施工时，需要注意以下几个方面，以确保施工质量和安全：3.1 安全第一在施工过程中，必须严格遵守相关的安全规定，佩戴好安全防护用具，确保施工人员和设备的安全。
3.2 合理规划在进行电气配管施工时，需合理规划施工顺序和流程，避免施工过程中出现混乱和重复施工的情况。
3.3 质量控制在施工过程中，应严格控制施工质量，确保电气配管的安装符合设计要求，避免出现质量问题。
四、施工结束完成电气配管的施工后，需要进行验收工作，确保电气配管的安装质量和运行正常，保障用户的使用需求。
以上内容为电气配管施工方案，希望能为相关人员在实际工作中提供参考和指导。
电气工程(灯具、开关面板、插座、配管、穿线)施工方案
电气工程(灯具、开关面板、插座、配管、穿线)施工方案一、强电施工方案(一)、配电箱安装1、工艺流程：开箱检验--测量定位--基础安装-一箱(柜)安装-一箱(柜)内配线-f二次摇测-f质量验收-f成品保护。
2、开箱检查：(1)、安装单位、供货单位、建设单位共同进行，并做好检查记录。
(2)、按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
(3)、电箱本体外观检查应无变形，油漆完整无损。
(4)、配电箱内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。
3、弹线定位根据设计要求找出配电箱(柜)的位置，并按照配电箱的外形尺寸进行弹线定位。
4、配电箱安装:(1)、配电箱的安装标高、位置符合规范及设计要求；(2)、配电箱必须用开孔器开孔，且一管一孔；(3)、配电箱内管口应排列整齐，锁紧装置符合要求；箱内导线绑扎成束，排列有序、接地明显；导线压接牢固，不外露线芯；(4)、配电箱内导线色标正确；(5)、照明箱内要设零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出；(6)、配电箱的接地装置必须明显、牢固。
5、配电柜安装(1)、配电柜体及柜内设备与各构件间连接应牢固。
柜本体有明显、可靠的接地装置，装有电器的可开启的柜门用软导线与接地的金属构架做可靠的连接。
成套柜装有供携带式接地线使用的固定设施。
(2)、根据产品技术文件柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。
框架加工完毕，配合土建确定地面基准线后，进行框架安装，用水平尺，小线找平直，再固定牢固，基础型钢应将地线焊接好，保证接地可靠。
基础型钢安装后，其顶部宜高出抹平地面50mmo (3)、基础型钢安装的允许偏差(表5.4.5-1)：表、多台低压配电柜按顺序排列安装，按顺序号逐台就位。
各柜连接紧密横平竖直，无明显缝隙，其安装的允许偏差(表5.4.5-2)：表5.4.5-26、绝缘摇测(1)、导线、电缆敷设完毕后，要及时进行绝缘摇测。
电气设备与安装工程施工方案配电箱电气配管、配线施工电力电缆电气配管、配线施工开关、插座等小电器安装
电气设备与安装工程施工方案配电箱电气配管、配线施工电力电缆电气配管、配线施工开关、插座等小电器安装、灯具路灯（一）、配电箱施工1、作业条件（1）安装配电箱所需的木砖及铁件巳预埋。
（2）随土建结构预留的暗装配电箱的安装位置正确,大小合适。
（3）暗装配电箱箱体时：安装箱体墙面的抹灰应全部完成。
暗装配电箱盘芯及贴脸时：土建装修的抹灰、喷浆及油漆应全部完成。
2、材料要求（1）电气工程中安装的高压成套配电柜、控制柜（屏、台）应有出厂合格证、生产许可证和试验记录。
低压成套配电柜、动力、照明配电箱（盘、柜）除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。
（2）动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。
低压进线分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。
（3）产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。
然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。
各种断路器进行外观检验,调整及操作试验。
（4）镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具应有出厂合格证和镀锌质量证明书。
3、主要工机具（1）铅笔、卷尺、水平尺、方尺、线坠等。
（2）手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。
4、工艺流程配电箱安装要求→弹线定位→明（暗）装配电箱→绝缘摇测5、配电箱安装要求（1）配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m、照明配电板底边距地高度不应小于1、8m。
（2）导线剥削处不应损伤线芯或线芯过长,导线压头应牢固可靠,如多股导线与端子排连接时,应加装压线端子（鼻子）,然后一起涮锡,再压按在端子排上。
如与压线孔连接时,应把多股导线涮锡后穿孔用顶丝压接,注意不得减少导线股数。

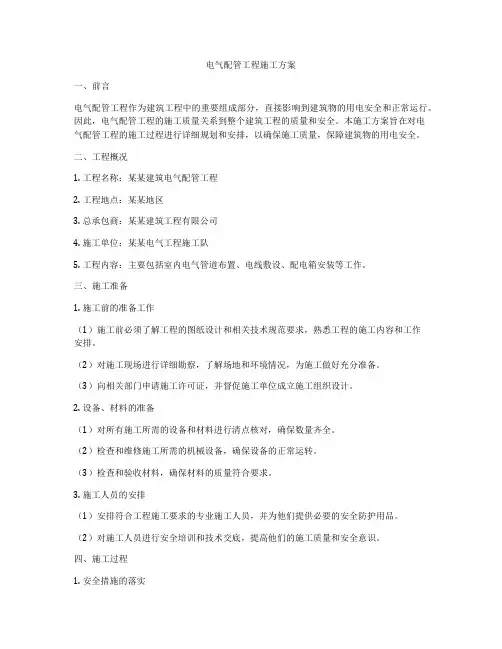

电气配管工程施工方案
电气配管工程施工方案一、前言电气配管工程作为建筑工程中的重要组成部分，直接影响到建筑物的用电安全和正常运行。
因此，电气配管工程的施工质量关系到整个建筑工程的质量和安全。
本施工方案旨在对电气配管工程的施工过程进行详细规划和安排，以确保施工质量，保障建筑物的用电安全。
二、工程概况1. 工程名称：某某建筑电气配管工程2. 工程地点：某某地区3. 总承包商：某某建筑工程有限公司4. 施工单位：某某电气工程施工队5. 工程内容：主要包括室内电气管道布置、电线敷设、配电箱安装等工作。
三、施工准备1. 施工前的准备工作（1）施工前必须了解工程的图纸设计和相关技术规范要求，熟悉工程的施工内容和工作安排。
（2）对施工现场进行详细勘察，了解场地和环境情况，为施工做好充分准备。
（3）向相关部门申请施工许可证，并督促施工单位成立施工组织设计。
2. 设备、材料的准备（1）对所有施工所需的设备和材料进行清点核对，确保数量齐全。
（2）检查和维修施工所需的机械设备，确保设备的正常运转。
（3）检查和验收材料，确保材料的质量符合要求。
3. 施工人员的安排（1）安排符合工程施工要求的专业施工人员，并为他们提供必要的安全防护用品。
（2）对施工人员进行安全培训和技术交底，提高他们的施工质量和安全意识。
四、施工过程1. 安全措施的落实（1）施工现场必须设置明显的安全标志，保持施工现场整洁有序。
（2）配备专业的安全监测人员，对施工现场进行日常安全巡查和监测。
（3）施工人员必须严格遵守安全操作规程，佩戴好安全防护用品，杜绝违章操作。
2. 施工流程的安排（1）按照工程图纸的要求，确定好电气管道的布置位置和走向。
（2）对电气管道进行清理和整理，确保管道的畅通无阻。
（3）进行电线敷设，确保电线的规范敷设和连接。
（4）对配电箱进行安装和接线，确保配电箱的正常使用和安全运行。
3. 施工质量的保障（1）严格按照图纸和技术规范要求进行施工，确保施工质量符合要求。
电气配管及管内穿线施工工艺
电气配管及管内穿线施工工艺概述电气配管是现代建筑中常见的一项工程，它包括将电线、电缆等电气设备通过管道或配管系统安装到建筑物中，从而实现电力传输和分配的过程。
而管内穿线是指在电气配管的过程中，将电线、电缆等线缆通过配管系统中的管道内进行穿线的方法。
本文将着重介绍电气配管及管内穿线的施工工艺和注意事项。
施工工艺1. 管道和预埋件的安装在进行电气配管前，需要先安装好管道及预埋件。
预埋件常见的有槽钢、锚具等。
在安装管道时需要注意以下几点：•管道应按照建筑物结构要求进行预埋件固定，避免管道错位和脱落。
•管道的连接宜采用法兰连接；在法兰连接时要注意密封性及连接每个长度的螺母应紧固牢固。
2. 管道安装的防腐处理为了增强电气配管的防腐蚀能力，通常需要进行涂漆或喷涂处理。
其具体步骤如下：•管道及附件清洁：充分清洗管道及管件表面，去除锈迹、油污等异物。
•安装防腐层：按照规定的防腐涂料进行涂装，涂层厚度不得低于要求标准。
3. 线槽的铺设在管道及预埋件安装完成后，需进行线槽的铺设。
铺设时需要遵循以下三个步骤：•布置线槽：根据设计要求对线槽进行布置，注意位置、长度和保护套的添加。
•安装接线盒：在需要布置接线盒的地方，先安装接线盒，再根据需要设置方向盘或走线支架。
•连接线缆：在线槽中通过穿线钢线等设备进行线缆穿线工作，依次将线缆连接到接线盒中。
4. 管道及线缆的挂设线槽铺设工作完成后，需要将其固定在建筑物结构上，这就需要进行管道及线缆的挂设。
具体操作如下：•确认布线方式：根据设计图纸和场地情况选择合适的布线方式。
•安装管道：管道的安装一般采用法兰固定，选择合适大小的斜钉或波纹套的连接方式固定。
•固定线缆：将线缆固定在管道上，并且要求牢固、整齐。
5. 管内穿线的施工在进行管内穿线工作时，需要注意以下几点：•穿线前检查：在进行管内穿线之前，需要检查配管的密封性、管道表面的光洁度等。
•正确选择穿线工具：要选择合适的穿线工具，目前常用的有塞线器和拉线器等。
电气配管及管内穿线的施工方法
电气配管及管内穿线的施工方法
一、管道施工方法
1、预管施工
预管施工是指把管材安装在墙壁上的施工。
首先，按照设计图纸以及
技术要求，对管道的位置和尺寸进行检查，确定管道的位置和尺寸。
确定后，在墙上凿出管道的坑，然后把管道路线一一封堵，跟随管道配管安装，采用内丝、外六角螺母连接，墙上管道安装满足设计要求和技术规范。
2、电缆施工
电缆施工是指把电缆放置或穿线在管道内的施工。
首先，根据管道的
尺寸和设计要求，根据管道的类型和数量，确定电缆的尺寸。
确定后，在
管道中铺设电缆，如果电缆数量多，可以采用电缆导敷的方式进行施工，
如果电缆数量较少，可以将电缆用胶带绑扎在管道的有注，施工满足设计
要求和技术规范。
二、管道配管施工方法
1、管道配管材料的准备
首先，根据管道设计图纸，确定管道的尺寸和类型，确定所需的配管
材料。
配管材料的装备有：管件，阀门，消声器，接头，管段等。
2、管道配管设备安装
安装管道配管设备前，应检查管道是否符合设计要求，安装位置是否
正确，然后开始安装，通常采用法兰连接，当安装管道时，要注意正确的
安装方向。
