工程力学与机械设计年模拟试题

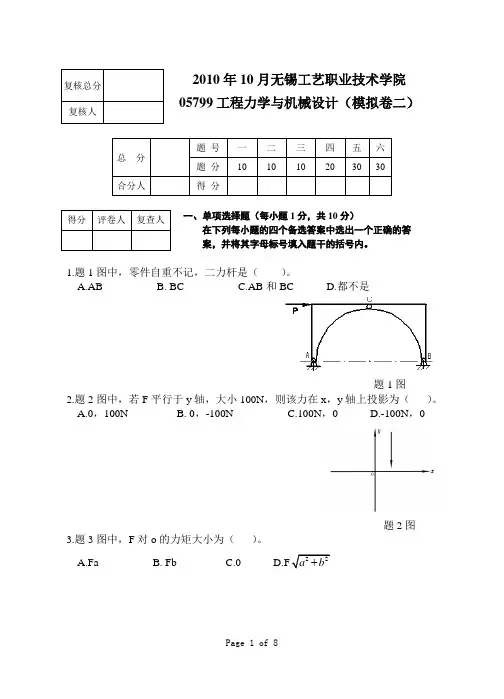

工程力学与机械设计2010年模拟试题2
1.题1图中，零件自重不记，二力杆是（ ）。
A.ABB. BCC.AB 和BCD.都不是题1图2.题2图中，若F 平行于y 轴，大小100N，则该力在x ，y 轴上投影为（ ）。
A.0，100N B. 0，-100N C.100N ，0 D.-100N ，0题2图 3.题3图中，F 对o 的力矩大小为（ ）。
A.Fa B. Fb C.0 2010年10月无锡工艺职业技术学院 05799工程力学与机械设计（模拟卷二）一、 单项选择题（每小题1分，共10分）在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。
题3图4. 力沿其作用线滑移( )改变力矩的大小。
A ．必定 B ．不会C ．不一定D ．ABC 三种说法都不正确 5.塑性材料下列哪项值最大（ ）。
A.p σ B.e σ C.s σ D.b σ 6. 在图示结构的拉杆中，其剪切面积是（ ）。
A ．2πDhB ．(D 2－d 2)π/4 C ．πDh D ．(D －d)π/4题6图7. 带传动若开始打滑现象时，是（ ）。
A.沿小带轮上先发生B.沿大带轮上先发生C.沿两轮上同时发生D.很难判断是小带轮还是大带轮上先发生 8. 分度圆上的齿距是指（ ）。
A.两个相邻齿的同侧端面齿廓之间的距离B.两个相邻齿的同侧端面齿廓之间的弧长C.两个相邻齿的同侧端面齿廓间在分度圆上的弧长D.两个相邻齿的异侧端面齿廓间在分度圆上的弧长9. 采用螺纹联接时，若被联接件的总厚度较大，且材料较软，强度较低，但不需要经常装拆的情况下，宜采用（ ）联接。
A.螺栓B.双头螺柱子C.螺钉D.紧定螺钉10. 轴和轴上零件广泛采用平键联接的主要原因是（ ）。
A.轮毂零件的键槽容易加工B.能实现轴向固定D.装拆方便和对中性好11. 一对平衡力是作用在________________物体上的等值、反向、共线的力。
12. 平面汇交力系的合成结果为______________。
机械设计(2)模拟试题集及答案
机械设计(2)模拟试题集及答案20XX-53.有一非液体润滑的径向滑动轴承，宽径比B/d=1，轴颈d=80mm,已知轴承材料的许用值为[p]=5Mpa, [v]=5m/s, [pv]=/s,要求轴承在n1=320r/min和n2=640r/min两种转速下均能正常工作，试求轴承的许用载荷的大小。
解：1. 按许用平均压力求许用载荷Fmax1 P=F/Bd ≤[p]=5MpaFmax1≤Bd*[p]=320XXN 4分2. 按许用[pv]求Fmax2当n1=320r/min时,v1=Лdn/60*1000 = m/s＜[v] Pv=(F/Bd)*≤[pv] Fmax≤10*6400/= 而当n2=640r/min 时，v2= m/s＜[v]Pv=(F/Bd)*≤[pv] Fmax≤10*6400/= 5分综上分析：该轴承的许用载荷[F]取 1分五、结构改错题1．如图所示为一轴系结构，试指出图中至少10处标有序号的错误或不合理结构的原因。
解：评分参考标准：写对一个错误说明，则得一分，累积到10分为止，写错不得分，也不扣分，写出编号之外的其它结构错误，也可得分。
左右两个轴承内圈没有固定；左右两个轴承外圈没有固定；轴径太大，齿轮无法装拆；两个齿轮定位不可靠，轴段应比轮毂长度短2 ~3mm；为了减少装夹工件的时间，两个平键应布置在轴的同一条母线上；两个轴承端盖与箱体之间均应有调整垫片；轴承端盖上螺钉孔径应比螺钉外径大些；螺孔应比螺钉头更深一些，螺纹底孔应比螺孔更深一些；箱体上与两个端盖接触的平面均应高出一些，均为加工面；两个齿轮齿顶圆均应倒角，共4处；两个轴承端盖外圆外侧均应倒角；螺钉应加弹簧垫圈防松；两个轴承端盖外面中间应凹下一点，以减少加工面。
4120XX-52. 如图所示为一对正安装的角接触球轴承的轴系结构。
试指出图中至少10处标有序号的错误或不合理结构的原因。
答：①轴承端盖的加工面过大，工艺性差；②轴承装反③轴过长，动静干涉④轴承处不需要键连接⑤轴肩过高，轴承无法拆卸⑥轴头过长，夹紧不可靠⑦键太长⑧套筒直径太大，轴承无法拆卸⑨轴径太大，与轴承端盖有动静干涉⑩缺少密封(11) 缺轴肩，联轴器无法定位(12) 两键不在同以母线上，工艺性差；(13) 缺少轴向夹紧。
工程力学模拟题及参考答案
《工程力学》一、选择题（每小题4分，共12分。
）1、如图(a)所示轴的最大扭矩值是 kN·m。
(A) 3 (B) 4 (C) 7 (D) 102、一桥墩高10m，横截面尺寸如图(b)所示。
若荷载F=1000kN，材料的密度ρ=2.35×103kg/m3，则墩身底部横截面上的压应力大小为 MPa。
(A) 0.28 (B) 0.30 (C) 0.32 (D)0.343、下列说法中正确的是。
(A) 由于约束反力通常随着主动力的变化而变化，所以约束反力的方向是不可能确定的。
(B) 平面弯曲中梁的横截面上不可能只有剪力没有弯矩。
(C) 偏心压缩中杆件的横截面上的内力分量可能有剪力、弯矩和轴力。
(D) 在同种材料制成的理想压杆中，柔度越大的杆件，临界力也越大。
二、填空题（每小题4分，共12分。
）1、图(c)所示两块厚为6mm的钢板用铆钉联接。
若F＝30kN，铆钉材料的[τ]=100MPa、[σ]jy=280MPa，应采用直径为mm的铆钉。
2、图(d)所示系统中力F在水平方向的投影Y为，对O点的矩为。
3、图(e)所示桁架中不是零杆的是。
三、作图题（共16分。
）作图(f)所示梁的剪力图和弯矩图。
四、计算题（每小题20分，共60分。
）1、试求图(g)所示构架中两固定铰链A、B和铰链C的约束反力。
总分题号一二三四五题分12 12 16 60阅卷人得分图(a) 图(b)图(e)图(f)2、图(h )所示结构中，BC =2m ，AC 、BC 均为圆截面钢杆，直径分别为d 1=20mm ，d 2=40mm ，许用应力[σ]=170MPa ，弹性模量E ＝200GPa ，稳定安全系数n st ＝2.8，试确定结构的许用荷载。
3、图(i )示工字形截面梁AB ，截面的惯性矩I z =72.56 ×10−6m 4，许用应力[σ]=170MPa ，求固定端截面翼缘和腹板交界处点a 的正应力并校核梁的正应力强度。
机械设计模拟试题及答案
机械设计模拟试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三要素”是指：A. 材料、工艺、成本B. 强度、刚度、稳定性C. 速度、加速度、位移D. 质量、性能、成本答案：B2. 以下哪个不是机械设计中常见的失效模式？A. 疲劳失效B. 磨损失效C. 腐蚀失效D. 过载失效答案：D3. 在机械设计中，动载系数是用来描述：A. 载荷的分布特性B. 载荷的动态特性C. 载荷的稳定性D. 载荷的安全性答案：B4. 机械零件的疲劳寿命与其材料的：A. 硬度成正比B. 韧性成正比C. 强度成反比D. 弹性模量成正比答案：B5. 齿轮传动设计中，模数m是：A. 齿轮的齿数与分度圆直径的比值B. 齿轮的齿数与齿宽的比值C. 分度圆直径与齿数的比值D. 齿宽与齿数的比值答案：C6. 轴承的寿命与其工作负荷的关系是：A. 线性关系B. 对数关系C. 反比关系D. 指数关系答案：D7. 机械设计中，静平衡适用于：A. 旋转体B. 往复运动体C. 直线运动体D. 静止体答案：B8. 机械零件的疲劳强度设计中，通常采用：A. 材料的屈服强度B. 材料的抗拉强度C. 材料的疲劳极限D. 材料的硬度答案：C9. 机械零件的静强度设计中，通常采用：A. 材料的屈服强度B. 材料的抗拉强度C. 材料的疲劳极限D. 材料的硬度答案：A10. 机械设计中，动平衡的目的是：A. 减少零件的磨损B. 减少运动中的振动和噪声C. 提高零件的使用寿命D. 增加零件的承载能力答案：B二、简答题（每题10分，共30分）1. 简述机械设计中常见的几种传动方式及其特点。
答案：机械设计中常见的传动方式包括齿轮传动、皮带传动、链传动和液压传动。
齿轮传动具有传动比准确、效率高、结构紧凑等特点；皮带传动具有安装方便、成本低廉、可缓冲冲击等特点；链传动具有承载能力强、传动比稳定、维护简单等特点；液压传动具有传递功率大、响应速度快、可实现远距离传动等特点。
工程力学模拟试题及答案
工程力学模拟试题及答案一、单项选择题（每题2分，共20分）1. 静力学中，力的平衡条件是什么？A. 力的大小相等，方向相反B. 力的大小不相等，方向相反C. 力的大小相等，方向相同D. 力的大小和方向都相等答案：A2. 以下哪项不是材料力学中的基本概念？A. 应力B. 应变C. 弹性模量D. 摩擦系数答案：D3. 在受力构件中，剪力图和弯矩图的交点处，构件的内力是什么？A. 零B. 剪力C. 弯矩D. 剪力和弯矩答案：A4. 根据材料力学，当材料受到拉伸时，其内部的应力与什么成正比？A. 材料的密度B. 材料的长度C. 材料的截面积D. 材料的弹性模量答案：D5. 以下哪种材料不属于各向同性材料？A. 木材B. 钢材C. 混凝土D. 玻璃答案：A6. 在结构力学中，静定结构和超静定结构的区别是什么？A. 静定结构的内力可以通过静力平衡条件求解，超静定结构不能B. 超静定结构的内力可以通过静力平衡条件求解，静定结构不能C. 静定结构和超静定结构的内力都可以通过静力平衡条件求解D. 静定结构和超静定结构的内力都不能通过静力平衡条件求解答案：A7. 构件在受力时，若其截面上的正应力分布不均匀，这种应力状态称为：A. 平面应力B. 平面应变C. 三向应力D. 单向应力答案：C8. 以下哪种情况下，构件的变形不会发生？A. 构件受到外力作用B. 构件材料发生塑性变形C. 构件材料发生弹性变形D. 构件材料处于完全刚性状态答案：D9. 材料力学中，构件在受力时的变形量与其受力大小成正比，这种性质称为：A. 弹性B. 塑性C. 脆性D. 韧性答案：A10. 在结构力学中，结构的稳定性分析主要考虑的是：A. 结构的强度B. 结构的刚度C. 结构的稳定性D. 结构的耐久性答案：C二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响材料的疲劳寿命？A. 材料的强度B. 材料的硬度C. 材料的表面粗糙度D. 材料的化学成分答案：A, B, C, D12. 在构件受力分析中，以下哪些是常见的内力类型？A. 拉力B. 压力C. 弯矩D. 扭矩答案：A, B, C, D13. 构件在受力时，以下哪些因素会影响其应力分布？A. 构件的形状B. 构件的尺寸C. 材料的性质D. 受力的方式答案：A, B, C, D14. 在结构力学中，以下哪些方法可以用于结构的内力分析？A. 静力平衡法B. 能量法C. 虚功原理D. 有限元法答案：A, B, C, D15. 构件在受力时，以下哪些情况可能导致构件的破坏？A. 超过材料的屈服强度B. 超过材料的疲劳寿命C. 材料的腐蚀D. 材料的老化答案：A, B, C, D三、判断题（每题1分，共10分）16. 材料的弹性模量是衡量材料弹性大小的物理量。

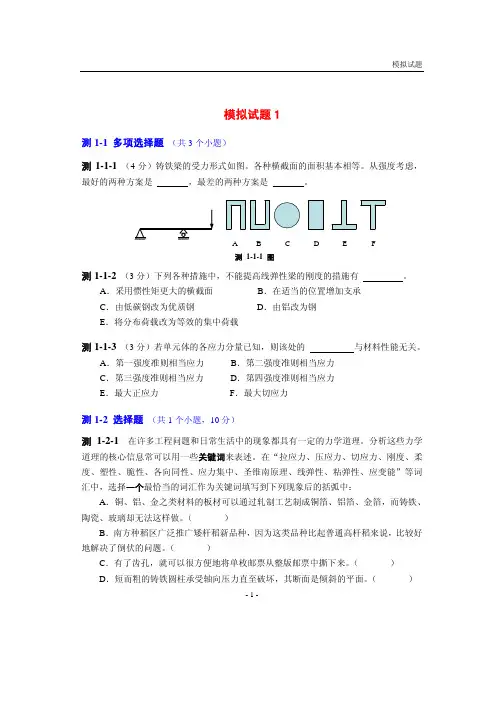

工程力学 模拟题(4套)附答案
B．在适当的位置增加支承
C．由低碳钢改为优质钢
D．由铝改为钢
E．将分布荷载改为等效的集中荷载
测 1-1-3 （3 分）若单元体的各应力分量已知，则该处的
A．第一强度准则相当应力
B．第二强度准则相当应力
C．第三强度准则相当应力
D．第四强度准则相当应力
E．最大正应力
F．最大切应力
与材料性能无关。
测 1-2 选择题 （共 1 个小题，10 分）
陶瓷、玻璃却无法这样做。（
）
B．南方种稻区广泛推广矮杆稻新品种，因为这类品种比起普通高杆稻来说，比较好
地解决了倒伏的问题。（
）
C．有了齿孔，就可以很方便地将单枚邮票从整版邮票中撕下来。（
）
D．短而粗的铸铁圆柱承受轴向压力直至破坏，其断面是倾斜的平面。（
）
-1-
工程力学习题
E．跳水运动项目中，跳板到水面的距离比跳台小得多，因此运动员会利用跳板的特
(1) 求弯矩 M 和扭矩 T 的值； (2) 按第三强度理论校核轴的强度。
F
A EI
a
B
C
δ
k
a
测 3-2-1 图
y′
x′
45° B
A
测 3-2-2 图
M x
T
测 3-2-3 （15 分）如图结构中 F = 5 kN ，螺栓许用切应力 [τ ] = 110 MPa ，刚架变形
-9-
工程力学习题
很小，试根据剪切强度设计螺栓尺寸 d。
D．纯剪应力状态
a/2
。
测 2-2-4（3 分）在下列措施中，
将明显地影响压杆失稳临界荷载。
A．改变杆件的长度
B．改变杆件两端的约束形式
历年机械设计模拟考试及答案
机械设计模拟考试得分评卷人一、填空题（共40题，每题2.5分，共计100分）1、代号62203的滚动轴承，为 轴承，其内径为 mm。
2、设计硬齿面齿轮，可选用中碳钢或中碳合金钢经（ ）淬火处理，或选用低碳合金钢经渗碳淬火处理。
3、由于蜗杆传动发热大，设计闭式蜗杆传动时，除了应进行强度计算外，还应必须进行（ ）计算。
4、两个以上的构件在同一处以——相连称为复合铰链；5、刚性凸缘联轴器两种对中方式是 ；和 来实现两轴对中的。
6、由于蜗杆和蜗轮在材料和结构上的差异，蜗杆传动的失效总是出现在（ ）上。
7、两斜齿圆柱齿轮要正确啮合，其（ ）和（ ）应相等，且螺旋角应大小相等方向相反。
8、轴承所受载荷的方向，性质和__________是选择轴承的主要依据。
9、普通平键联接的主要失效形式是____________________。
10、输入设备的主要作用是将字符、平面上或空间中点的坐标值输入计算机中，其基本功能是 。
11、两直齿圆柱齿轮要正确啮合，除了两者的模数应相等外，其（ ）也应相等。
12、链节数常取为__________数。
（偶/奇）13、一对渐开线齿轮正确啮合的条件是：——与——分别相等；14、是指边界摩擦和流体摩擦的混合状态。
15、齿轮齿条传动可将齿轮的旋转运动变为齿条的（ ）运动。
16、所有运动副均为( )副的四杆机构称为铰链四杆机构.17、凸轮机构是由凸轮、（ ）、机架三个基本构件组成。
18、为减少滚刀的数量，国家规定蜗杆的( )与tanγ的比值为标准值，并称为蜗杆直径系数。
19、有限元分析中，对称结构是指几何形状、尺寸、载荷和 对称于某一直线或平面的结构。
20、开式蜗杆传动的主要失效形式是轮齿折断和 。
21、当工作机构的转速较高时，为了缩短运动链和提高传动系统的机械效率，应选用______ 转速的电动机。
22、斜齿圆柱齿轮的压力角有端面和法面之分，其中（ ）压力角符合标准值。
23、从结构上看，滚子链主要由________、套筒、销轴、内链板和外链板组成。
机械模拟考试试题及答案
机械模拟考试试题及答案一、选择题（每题2分，共20分）1. 机械运动的基本形式包括旋转运动和______。
A. 平移运动B. 振动C. 摆动D. 转动2. 以下哪个不是机械设计中的基本原则？A. 经济性B. 安全性C. 舒适性D. 复杂性3. 机械零件的疲劳寿命通常与______成正比。
A. 载荷B. 材料强度C. 工作温度D. 工作频率4. 以下哪个不是机械传动的类型？A. 齿轮传动B. 皮带传动C. 液压传动D. 链传动5. 机械系统的动态响应分析主要研究的是系统的______。
A. 稳定性B. 响应速度C. 精度D. 可靠性二、填空题（每空1分，共10分）6. 机械的传动效率是指输出功率与______的比值。
7. 机械零件的强度通常是指其______的能力。
8. 机械设计中，为了提高零件的使用寿命，常常采用______处理。
9. 机械振动的频率与系统的______有关。
10. 机械系统的设计通常需要考虑其在______条件下的性能。
三、简答题（每题5分，共20分）11. 简述机械零件的失效形式有哪些？12. 描述机械系统设计中的模块化设计方法的优点。
13. 解释什么是机械系统的静态平衡和动态平衡。
14. 阐述机械系统故障诊断的基本步骤。
四、计算题（每题10分，共20分）15. 已知某机械零件的许用应力为200 MPa，安全系数为2，求该零件的最大工作应力。
16. 假设一个机械系统在无阻尼自由振动的情况下，其固有频率为5 Hz，求该系统在1秒内的振动次数。
五、论述题（每题15分，共30分）17. 论述机械制造过程中的质量控制的重要性及其主要方法。
18. 讨论现代机械设计中采用计算机辅助设计（CAD）和计算机辅助制造（CAM）的优势。
参考答案：一、选择题1. A2. D3. B4. C5. A二、填空题6. 输入功率7. 抵抗破坏8. 表面硬化9. 固有频率10. 极端工作三、简答题11. 机械零件的失效形式主要包括断裂、磨损、腐蚀和疲劳等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.题1图中，零件自重不记，二力杆是（ ）。
A.AB
B. BC
C.AB 和BC
D.都不是
题1图
2.题2图中，若F 平行于y 轴，大小100N
，则该力在x ，y 轴上投影为（
）。
A.0，100N B. 0，-100N C.100N ，0 D.-100N ，0
题2图 3.题3图中，F 对o 的力矩大小为（ ）。
A.Fa B. Fb C.0
题3图 4. 力沿其作用线滑移( )改变力矩的大小。
2012年10月无锡工艺职业技术学院 05799工程力学与机械设计（模拟卷）
一、 单项选择题（每小题1分，共10分）
在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。
A ．必定
B ．不会
C ．不一定
D ．ABC 三种说法都不正确 5.塑性材料下列哪项值最大（ ）。
A.p σ B.e σ C.s σ D.b σ 6. 在图示结构的拉杆中，其剪切面积是（ ）。
A ．2πDh B ．(D 2－d 2)π/4 C ．πDh D ．(D －d)π
/4
题6图 7. 带传动若开始打滑现象时，是（ ）。
A.沿小带轮上先发生
B.沿大带轮上先发生
C.沿两轮上同时发生
D.很难判断是小带轮还是大带轮上先发生 8. 分度圆上的齿距是指（ ）。
A.两个相邻齿的同侧端面齿廓之间的距离
B.两个相邻齿的同侧端面齿廓之间的弧长
C.两个相邻齿的同侧端面齿廓间在分度圆上的弧长
D.两个相邻齿的异侧端面齿廓间在分度圆上的弧长
9. 采用螺纹联接时，若被联接件的总厚度较大，且材料较软，强度较低，但不需要经常装拆的情况下，宜采用（ ）联接。
A.螺栓
B.双头螺柱子
C.螺钉
D.紧定螺钉
10. 轴和轴上零件广泛采用平键联接的主要原因是（ ）。
A.轮毂零件的键槽容易加工
B.能实现轴向固定
D.装拆方便和对中性好
11. 一对平衡力是作用在________________物体上的等值、反向、共线的力。
12. 平面汇交力系的合成结果为______________。
13. 力沿其作用线在物体上滑移时，其力矩值___________。
14. 沿杆轴线的内力称为___________。
15. 工程上通常把伸长率δ＜5%的材料称为_________。
16. 剪切变形的特点是，使构件两部分沿剪切面发生_____________的趋势。
17. 在带传动中，张紧轮一般安装在 轮处。
二、 填空题（每小题1分，共10分）
18. 斜齿轮以 为标准模数。
19. 普通螺纹连接的 径用于强度计算。
20. 代号为2125的轴承内径是 mm 。
21. 二力杆约束反力，其作用线沿二力受力点的连线，指向可任意假设。
22. 如一平面汇交力系的合力不为零，而∑F ｙ＝0，则该合力在x 轴方向上。
23. 只要有足够的强度，构件就能正常、安全的工作。
24. 圆柱齿轮分度圆上的压力角处处相等。
25. 代号为51120的轴承只能承受径向载荷。
26.图示的AB 杆，长度为l ，自重不计。
A 端为固定铰链支座。
在杆的中点C 悬挂一重力为G 的物体，B 端支靠于光滑的墙上，求B 点约束反力的大小。
27. 钢拉杆受轴载荷F =40kN ，材料的许用应力[ ]=100MPa ，横面为图所示的矩形，
三、 判断改错题（每小题2分，共10分）
在题后的括号内，正确的打“”，错误的打“”并在题下空处进行修改。
四、 计算题（每小题5分，共35分）
需要画图时画出相应的图；要有解答步骤。
题26图
其中h=2b。
试确定截面尺寸h和b的值。
题27图
σ]=320 28.已知图示铆接钢板的厚度t=10mm，铆钉的直径d=17mm，[τ]=140MPa，[
bs MPa，P=24KN，试校核铆钉的强度。
题28
图
29. 图示为起重吊钩螺栓连接。
装配时不需将螺母拧紧，工作时承受轴向载荷F(忽略自重)，校核其强度。
F=10KN，d1=75mm，材料的许用应力[σ]=30Mpa。
题
29图
五、简答题（每小题6分，共20分）
30. 图示一管道托架，已知管重G =10kN ，求A 、C 两支座反力。
31. 一个带有铣槽的阶梯杆如图所示。
已知P
=100kN ，d 1=45mm ，d 2=50mm ，若阶梯杆的许用应力[ ]=80MPa ，试校核其强度。
(键槽面积可近似地表示为d 2×d 2/4)
32.蜗杆传动时，主动轮是？从动轮旋转方向如何确定？
33.滚动轴承密封的类型？每种类型有哪些常见方法？
题31图
题30图
34.轴结构设计中零件轴向定位有哪些方式？
六、综合题（每小题10分，共20分）
35. 试求题35图所示多跨度静定梁A、C支座处的约束力。
36. 如图36所示，一转轴上背对背安装一对单列向心角接触球轴承7000AC，已知两轴承的径向载荷分别为F r1=1600N，F r2=2000N，轴上作用外加轴向力F=900N(方向如图示)，载荷系数f p=2.4。
(1)试分别求两轴承所受的轴向载荷(已查得内部轴向力F s=0．7F r)。
(2)选用7000AC型轴承，查得e=0．68，当F a／F s e 时，X=1，Y=0；当F a／F s>e时，X=0.41，Y=0.87，试分别求两轴承的当量动载荷P1，P2。
题36图。
