自动绕线机操作规程
公司
一、操作步骤
1.将电箱操作面板之电源开关把手向右旋,使程序控箱操作面板指示灯亮,同时检查供气是否正常。
2.根据生产的机型，按照“绕线机步序与机型表”逐项对应设置完毕，并选定绕线模。
3.将选定的绕线模固定在方轴上。
4.脚踩紧气动脚踏开关，方轴尾顶夹具自动打开，将方轴连绕线模按正确方向放上绕线机主轴夹具中，脚松离气动脚踏开关，方轴尾顶夹具自动闭合将方轴连绕线模夹紧。
5.确认方轴连绕线模夹紧后，关上有机玻璃防护门，按下工作台起动按钮，机器自动按预设的程序运转。
6.待程序运转结束自动停机后，脚踩紧气动脚踏开关，方轴尾顶夹具自动打开，将方轴连绕线模按正确方向卸下。
7.正常生产重复操作必须按以上5～7步骤进行。
二、安全注意事项
1. 操作人员必须经过培训才能上岗操作机器。
2.机器运转出现异常情况立即断开总电源。
三、保养
1.每天开机前清洁绕线机及其工作范围的卫生。
2.每周机器内部之清洁擦拭、机油润滑及局部防锈保养。
第 1 页共1 页。
全自动绕线机设备岗位安全操作规范
岗位安全操作规程第 1 页共 16 页
岗位安全操作规程第 2 页共 16 页
岗位安全操作规程第 3 页共 16 页
岗位安全操作规程第 4 页共 16 页
岗位安全操作规程第 5 页共 16 页
岗位安全操作规程第 6 页共 16 页
岗位安全操作规程第 7 页共 16 页
岗位安全操作规程第 8 页共 16 页
岗位安全操作规程第 9 页共 16 页
岗位安全操作规程第 10 页共 16 页
岗位安全操作规程第 11 页共 16 页
岗位安全操作规程第 12 页共 16 页
岗位安全操作规程第 13 页共16 页
岗位安全操作规程第 14 页共16 页
岗位安全操作规程第 15 页共16 页
岗位安全操作规程第 16 页共16 页。
全自动绕线机操作说明
全自动绕线机操作说明一、简介全自动绕线机是一种用于电子元器件生产中的自动化设备，主要用于快速、高效地完成线缆的绕制工作。
本操作说明将详细介绍全自动绕线机的基本操作流程，帮助操作人员正确使用该设备，提高生产效率。
二、安全注意事项1. 在操作绕线机之前，请确保操作人员已经接受过相关培训，了解机器的基本原理和操作方法。
2. 在操作绕线机过程中，严禁将手指或其他物品伸入机器内部，以免发生意外伤害。
3. 确保绕线机周围环境清洁整齐，避免堆积杂物和易燃物品。
4. 绕线机在运行时产生的旋转部件可能存在危险，请确保周围没有松动的衣物或长发等，以免被卷入。
三、操作步骤1. 开机准备a. 确保绕线机连接正常并通电。
b. 检查绕线机的供电线路和开关是否正常。
c. 打开机器，待其自检完成后，屏幕会显示操作界面。
2. 准备线材a. 根据具体要求，选择合适的线材，并确保其质量良好。
b. 将线材端头剥离一段，以便后续操作。
3. 调整参数a. 根据需要，设置绕线机的各项参数，如绕线速度、绕制张力和轴向移动距离等。
b. 确保参数设置符合产品要求，并根据需要进行微调。
4. 启动绕线a. 将线材端头穿入绕线机的引线孔中，并通过轮盘或导向装置，将线材引导到合适的位置。
b. 调整绕线机的工作模式，选择合适的绕线方式（如绕圈、绕柱等）。
c. 按下启动按钮，绕线机开始工作。
d. 观察绕线过程中的绕线效果，确保绕线质量良好。
5. 结束绕线a. 当需要绕线的长度或次数达到要求时，及时停机。
b. 关闭绕线机，并进行清洁，确保设备的卫生和正常运行。
c. 将绕好的线材整理妥善。
6. 故障排除a. 在使用绕线机过程中，如果发生故障或异常情况，请立即停机，并排查故障原因。
b. 根据绕线机的使用手册，按照说明书进行故障排除。
c. 如无法自行解决，及时联系维修人员进行维修。
四、维护保养1. 定期进行绕线机的内部清洁工作，以便保持设备的正常运行。
2. 检查机器润滑油的使用情况，如有需要，及时添加或更换。

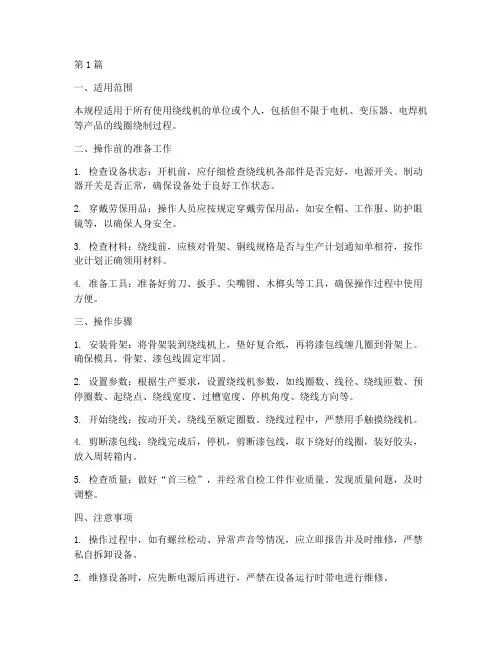

绕线机操作规程标准(3篇)
第1篇一、适用范围本规程适用于所有使用绕线机的单位或个人，包括但不限于电机、变压器、电焊机等产品的线圈绕制过程。
二、操作前的准备工作1. 检查设备状态：开机前，应仔细检查绕线机各部件是否完好，电源开关、制动器开关是否正常，确保设备处于良好工作状态。
2. 穿戴劳保用品：操作人员应按规定穿戴劳保用品，如安全帽、工作服、防护眼镜等，以确保人身安全。
3. 检查材料：绕线前，应核对骨架、铜线规格是否与生产计划通知单相符，按作业计划正确领用材料。
4. 准备工具：准备好剪刀、扳手、尖嘴钳、木榔头等工具，确保操作过程中使用方便。
三、操作步骤1. 安装骨架：将骨架装到绕线机上，垫好复合纸，再将漆包线缠几圈到骨架上。
确保模具、骨架、漆包线固定牢固。
2. 设置参数：根据生产要求，设置绕线机参数，如线圈数、线径、绕线匝数、预停圈数、起绕点、绕线宽度、过槽宽度、停机角度、绕线方向等。
3. 开始绕线：按动开关，绕线至额定圈数。
绕线过程中，严禁用手触摸绕线机。
4. 剪断漆包线：绕线完成后，停机，剪断漆包线，取下绕好的线圈，装好胶头，放入周转箱内。
5. 检查质量：做好“首三检”，并经常自检工件作业质量。
发现质量问题，及时调整。
四、注意事项1. 操作过程中，如有螺丝松动、异常声音等情况，应立即报告并及时维修，严禁私自拆卸设备。
2. 维修设备时，应先断电源后再进行，严禁在设备运行时带电进行维修。
3. 机器周围及工作台面应保持干净，禁止随意堆放加工件，作业现场不得摆放杂物。
4. 工作完毕后，关闭电源开关，清理好绕线机，做好设备保养。
5. 下班前，清理作业现场，加工件和待加工件摆放整齐，保持场地整洁。
五、安全措施1. 操作人员应严格遵守操作规程，确保人身和设备安全。
2. 严禁非本机人员操作绕线机。
3. 定期对绕线机进行保养和维护，确保设备正常运行。
4. 对新购、使用中或检修后的绕线机，应进行功能测试，确保其准确性和可靠性。
5. 定期对操作人员进行安全培训，提高安全意识。

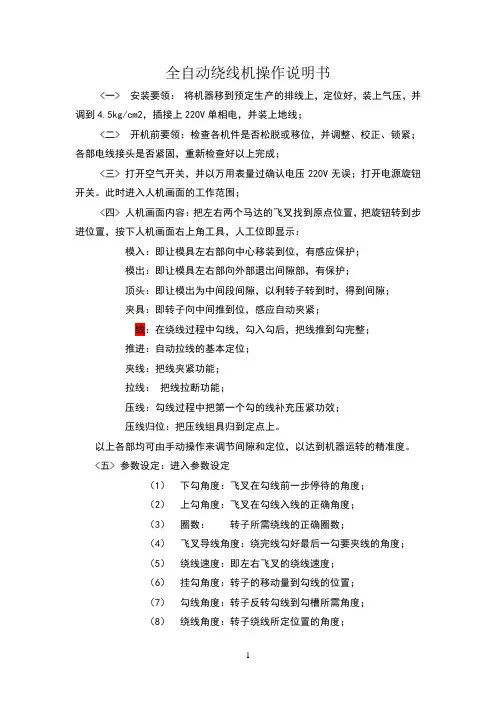

全自动绕线机操作说明
全自动绕线机操作说明书<一> 安装要领：将机器移到预定生产的排线上，定位好，装上气压，并调到4.5kg/cm2，插接上220V单相电，并装上地线；<二> 开机前要领：检查各机件是否松脱或移位，并调整、校正、锁紧；各部电线接头是否紧固，重新检查好以上完成；<三> 打开空气开关，并以万用表量过确认电压220V无误；打开电源旋钮开关。
此时进入人机画面的工作范围；<四> 人机画面内容：把左右两个马达的飞叉找到原点位置，把旋钮转到步进位置，按下人机画面右上角工具，人工位即显示：模入：即让模具左右部向中心移装到位，有感应保护；模出：即让模具左右部向外部退出间隙部，有保护；顶头：即让模出为中间段间隙，以利转子转到时，得到间隙；夹具：即转子向中间推到位，感应自动夹紧；线：在绕线过程中勾线，勾入勾后，把线推到勾完整；推进：自动拉线的基本定位；夹线：把线夹紧功能；拉线：把线拉断功能；压线：勾线过程中把第一个勾的线补充压紧功效；压线归位：把压线组具归到定点上。
以上各部均可由手动操作来调节间隙和定位，以达到机器运转的精准度。
<五> 参数设定：进入参数设定（1）下勾角度：飞叉在勾线前一步停待的角度；（2）上勾角度：飞叉在勾线入线的正确角度；（3）圈数：转子所需绕线的正确圈数；（4）飞叉导线角度：绕完线勾好最后一勾要夹线的角度；（5）绕线速度：即左右飞叉的绕线速度；（6）挂勾角度：转子的移动量到勾线的位置；（7）勾线角度：转子反转勾线到勾槽所需角度；（8）绕线角度：转子绕线所定位置的角度；（9）转子导线角度：绕完线勾好最后一勾，转子转到让夹线达到入导槽的角度；（10）压线角度：补助第一次勾线不让线脱或断的角度；<六>转子分类为对比槽数与勾数的设定法，分为1：1式、1：2式和1：3式，一般只取前二者用之，而此二者各分类：左叠式和右叠式。
(1) 1：1的左叠法，其参数设定如下，例如10槽 10勾，分度即每一勾的角度为360°/10=36°，依勾线管口和预勾线的位置需求角度为128°，而勾线角度即为：128°。

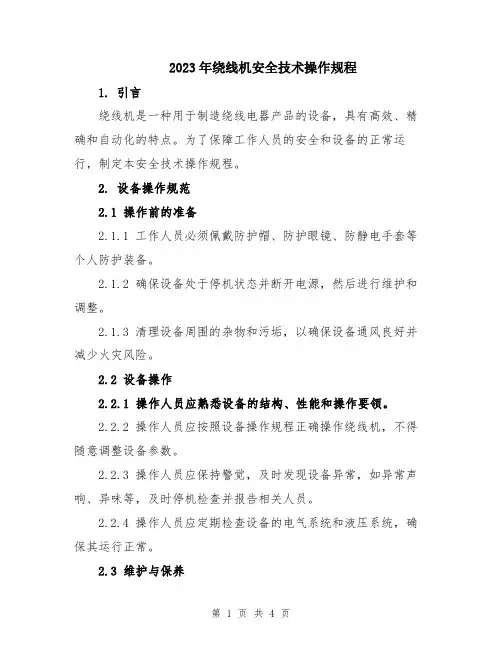

2023年绕线机安全技术操作规程
2023年绕线机安全技术操作规程1. 引言绕线机是一种用于制造绕线电器产品的设备，具有高效、精确和自动化的特点。
为了保障工作人员的安全和设备的正常运行，制定本安全技术操作规程。
2. 设备操作规范2.1 操作前的准备2.1.1 工作人员必须佩戴防护帽、防护眼镜、防静电手套等个人防护装备。
2.1.2 确保设备处于停机状态并断开电源，然后进行维护和调整。
2.1.3 清理设备周围的杂物和污垢，以确保设备通风良好并减少火灾风险。
2.2 设备操作2.2.1 操作人员应熟悉设备的结构、性能和操作要领。
2.2.2 操作人员应按照设备操作规程正确操作绕线机，不得随意调整设备参数。
2.2.3 操作人员应保持警觉，及时发现设备异常，如异常声响、异味等，及时停机检查并报告相关人员。
2.2.4 操作人员应定期检查设备的电气系统和液压系统，确保其运行正常。
2.3 维护与保养2.3.1 定期清理设备外部杂物，并定期检查设备紧固件是否松动。
2.3.2 定期检查设备润滑油的油位和质量，及时添加或更换润滑油。
2.3.3 定期检查设备电气系统的连接是否稳定，排除故障隐患。
3. 安全操作规范3.1 电源安全3.1.1 操作人员在操作设备前，必须确认设备处于断电状态，并通过安全开关或断路器切断电源。
3.1.2 操作人员离开设备时，应关闭电源开关。
3.2 防护装备3.2.1 操作人员必须配备适当的个人防护装备，如防护帽、防护眼镜、防静电手套等。
3.2.2 操作人员不得穿戴松散的衣物或饰品，以免被卷入绕线机内部。
3.3 紧急停车按钮3.3.1 绕线机应配备紧急停车按钮，操作人员在发现安全隐患时，应立即按下紧急停车按钮，切断电源。
3.4 火灾防护3.4.1 禁止在绕线机周围堆放易燃物品，确保设备的通风良好。
3.4.2 定期检查绕线机的电气系统是否存在漏电情况，及时消除隐患。
3.5 操作人员素质3.5.1 操作人员必须经过专业培训并获得操作证书，熟悉设备的操作原理和操作流程。
绕线机安全技术操作规程范本（2篇）
绕线机安全技术操作规程范本一、前言本规程旨在规范绕线机的安全操作，保障操作人员的人身安全和设备的安全性能，避免事故的发生。
操作人员在使用绕线机时必须严格遵守本规程的各项要求，确保安全操作。
二、操作前的准备1. 操作人员在操作前应穿戴好相应的个人防护装备，包括安全帽、护目镜、高温手套等。
确认个人防护装备完好无损，且符合要求。
2. 操作人员需了解绕线机的操作原理和操作流程，熟悉机器的各个部位及其功能，熟悉绕线机的工作环境和周围的安全设施。
3. 检查绕线机的各项安全装置是否完好，并进行测试。
如发现异常情况，应立即停机并通知维修人员进行检修。
4. 检查绕线机的供电线路、气源管路、液压管路等是否正常并连接良好。
5. 确认绕线机周围的工作区域干净整洁，无杂物堆放，防止绊倒和滑倒事故的发生。
三、操作时的注意事项1. 操作人员应站在绕线机的安全区域内工作，切勿越界或靠近运动部件。
2. 在绕线机运行过程中，严禁随意触摸或接近旋转或移动的部件，禁止将手、脚或其它物体伸入机器内部。
3. 操作人员应保持警觉，不得擅自离开工作岗位，必要时应寻找合适的时机进行换班。
4. 绕线机需要进行维护保养时，操作人员应先将绕线机关闭，并在进行维护保养时，必须确保机器已经停止运行并断电。
5. 使用液压设备时，操作人员必须熟悉液压系统的工作原理，了解操作手册中液压系统的相关操作要求，切勿超过液压系统的额定工作压力。
四、紧急情况的处理1. 当发生突发事故或异常情况时，操作人员应立即停止绕线机的运行，切断电源，并按照各项应急预案进行处理。
2. 在事故处理过程中，应确保操作人员和周围人员的安全，切勿擅自进行有风险的救援行动。
3. 事故后，操作人员应按照事故报告流程向相关负责人报告，并配合进行相关的事故调查和处理。
五、日常维护保养1. 绕线机使用一定时间后应进行例行性的维护检查，包括补充润滑油、清理滤芯、检查电线电缆是否老化、检查保险丝等。
2. 维护保养工作应由专业人员进行，非专业人员切勿私自拆卸或调整机器的零部件。
全自动塑封半定子绕线机安全操作规程模版（三篇）
全自动塑封半定子绕线机安全操作规程模版全自动塑封半定子绕线机是一种自动化设备，为了确保操作人员的安全，制定了以下安全操作规程模版：1.操作人员须经过培训并获得相关证书后方可操作设备。
2.在操作设备前，必须穿戴符合要求的劳动防护用品，包括防护服、安全帽、防护眼镜、防护手套等。
3.在操作设备前，需要检查设备本身和周围环境的安全状况，确保设备的正常运行及周围环境的安全。
4.操作人员应了解设备的运行原理和使用方法，并根据实际情况进行合理的操作。
5.操作人员应随时关注设备运行状态，及时发现异常情况，如设备噪音、异味、抖动等，应立即停机排除故障。
6.操作人员在操作设备时，应保持专注，不得进行与操作无关的活动，如吃东西、玩手机等。
7.不得随意更改设备的运行参数和设置，必要时需经过相关人员的授权和指导。
8.禁止在设备运行中进行维修、清洁和更换零部件等工作，除非是专业人员，并且设备已经完全停止运行。
9.禁止将手、脚或其他物体伸入设备的机械部件或运动区域，以免发生事故。
10.发现设备出现故障时，应及时停机，并报告相关责任人进行处理。
11.操作人员应定期对设备进行维护和保养，保持设备的正常运行和安全性能。
12.操作人员在操作设备时，不得擅自离开工作岗位，如有特殊情况需要离开，应将设备停机并告知相关人员。
13.禁止在设备周围堆放杂物和易燃物，以免发生火灾。
14.禁止在设备周围吸烟，以免引发火灾和爆炸。
15.操作人员应对设备进行定期的安全检查和维修，确保设备的正常运行和安全性能。
16.设备的维修和保养需由专业人员进行，不得由操作人员私自进行。
17.操作人员应及时向相关责任人汇报设备故障情况，并配合维修和处理工作。
18.在操作设备过程中，如发现危险情况无法解决或需要紧急撤离时，应按照应急预案迅速采取行动。
19.定期组织设备操作人员进行安全教育培训，提高操作人员的安全意识和应急处理能力。
20.所有关于设备操作的记录和报告，应妥善保存，并按照相关规定进行归档。
全自动塑封半定子绕线机安全操作规程（3篇）
全自动塑封半定子绕线机安全操作规程一、操作前准备1. 操作人员在进行操作前应穿戴好工作服，戴好安全帽，并将长发束起或戴好防护帽。
2. 检查绕线机是否处于正常工作状态，确认机器无故障。
二、机器操作规范1. 在操作前，务必了解绕线机的基本工作原理和操作方法，并且熟悉各个操作按钮的功能。
2. 在开机前，将绕线机与电源插座断开，确保安全。
插座必须放置在方便操作人员接近的位置。
3. 打开电源开关，并依次打开主机电源、控制电源开关，注意观察显示屏是否正常显示。
4. 在操作过程中，严禁携带手机等移动通讯设备，并且禁止戴手套，以免影响操作敏感度和安全。
5. 在清理机器或进行机械维护时，必须先关机，切断电源，等待机器停止运转后，方可进行维护和清理。
三、工作区域安全1. 工作区域应保持整洁，并确保通风良好，避免积尘和异味对操作人员的影响。
2. 工作区域必须保持干燥，杜绝潮湿的环境，以免影响绕线机的电气安全性能。
3. 工作区域周围必须设有明显的防护线或标志，并保持干净，以确保工作人员的安全。
四、操作注意事项1. 操作人员应严格按照绕线图纸要求进行绕线，确保半定子绕线的质量。
2. 当绕线机开机后，应保持专注，并集中精力进行操作，切勿分心。
3. 在绕线过程中，应随时观察半定子绕线的情况，特别关注线圈是否绕制平整，是否存在空线或线跳。
4. 当发现任何异常情况时，应立即停机检查，并在确认故障解决之前，不得重新启动绕线机。
5. 不得随意触摸运转中的机器部件，严禁用手指或工具接近绕线机的传动部位以免造成伤害。
6. 在绕线机运转中，切勿将手臂、头部等部位过于靠近机器，以免被卷入机器而造成伤害。
7. 绕线机运转时，严禁将异物、物品或工具放置在机器上，以免影响正常运行或引起危险。
8. 在绕线机意外停机后，切勿急躁地重新启动绕线机，而应先检查故障原因，确认安全后再进行操作。
五、维护与保养1. 每天结束工作后，对绕线机进行清洁，特别是清理绕线机旋转部件的铁屑和灰尘。
电脑自动绕线机操作规程22
福州福雷电子有限公司
文件编号：FL-GC-22
版本标识：1.0
发 放 号： 01 电脑自动绕线机操作规程
1、开机：启动电源开关，显示开机画面，等待几秒即进入待机状态。
2、参数的设置：由授权人（或设备管理人员）进行设置，员工不得私自对绕线机的参数进行更改。
3、员工绕线时的操作：设置完成后员工只要按下START 键或踩脚踏开关机器就开始工作。
当出现错误的绕线想返回到上一个步序，按下退段 键即可回到上一个的步序；若要要跳到下一个步序，就按下进段 键就回跳到下一个步序。
4、产量的设定：在待机<机子开启的时候（按RESET 键或复归键便可>的情况下，按归零键，可将目前产量显示器内所累计的产值归零。
5、在使用过程中，如果出现线错位，务必按下急停开关。
出现异常
状况请立即切断电源停止使用，并通知相关管理人员处理。
注：①字体加粗斜体部分为面板按键部分。
②本操作规程适合HD-030、YS-977NC-SRA 两种型号的绕线机。
批准: 审核: 拟制:。
