桥架支吊架安装标准图.
桥架吊架规范
电缆桥架标准 JB-T10216-2000作者：admin 发表时间：2008-1-21 16:05:18 阅读：次1 范围本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。
本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 12-1988 半圆头方颈螺栓GB/T 93-1987 弹簧垫圈GB/T 97.1-1985 垫圈GB/T 700-1988 碳素结构钢GB/T 1408.1-1999 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988)GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980)GB/T 1720-1993 漆膜附着力测定法GB/T 1764-1989 漆膜厚度测定法GB/T 2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法(eqvIEC68-2-30:1980)GB/T 2423.17-1993电工电子产品基本环境试验规程试验 Ka: 盐雾试验方法(eqvIEC68-2-11:1981)GB/T 2423.46-1997电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤(idt IEC68-2-62:1991)GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法GB/T 3880-1997 铝及铝合金轧制板材GB/T 4208-1993 外壳防护等级(IP代码) (eqvIEC 529:1989)GB/T 4956-1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法 (eqvISO 2178:1982)GB/T 5270-1985 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqvISO2819:1980)GB/T 5780-1986 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 6892-1986 工业用铝及铝合金热挤压型材GB/T 7251.1-1997 低压成套开关设备和控制设备第一部分: 型式试验和部分型式试验成套设备(idt IEC439-1:1992)GB/T 8013-1987 铝及铝合金阳极氧化阳极氧化膜的总规范 (idt ISO7599:1983)GB/T 8624-1997 建筑材料燃烧性能分级方法GB/T 9978-1988 建筑构件耐火试验方法 (eqv ISO834:1975)GB/T 10580-1989 固体绝缘材料在试验前和试验时采用的标准条件 (eqv ISO212:1971)GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢带GB/T 13384-1992 机电产品包装通用技术条件GB/T 15568-1995 通用型片状模塑料 (SMC)JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求 3 定义、型号代号3．1 定义本标准采用下列定义。
电缆桥架支架的标准
电缆桥架支架的标准1支吊架设计依据1.1《建筑工程施工质量统一验收标准规范》GB50300—20131.2《建筑电气安装工程施工及验收规范》GB50303—20021.3国家建筑标准设计图集《室内管道支架和吊架》03S4021.4国家建筑标准设计图集《电缆桥架安装》04D701—32桥架支吊架计算过程支吊架的设计过程中主要考虑一下几种荷载：垂直荷载、水平荷载。
支吊架计算成果主要包括支吊架的间距计算、支吊架横杆计算、支吊架吊杆计算；其中，单根各种规格桥架支吊架横杆及支吊架吊杆见下表：支吊架规格及支架吊杆对应表2.1 支吊架间距间距系指管道的跨度，一般管道的最大支吊架间距是按强度条件和刚度（或挠度）条件计算决定。
在两者中，选择其数值小的作为管道的最大间距值；按刚度条件水平管道支吊架最大允许间距L=110EI△W=110198*96.68*158.385*10=5.852m按强度条件水平管道支吊架最大允许间距L=Z[σ]W=21.73*1108.385*10=5.339m式中：L—水平管道支吊架的间距（单位：m）；E—管材在热态下的弹性模量（单位：kN/mm²）：取值196~206，取值198kN/mm²；I—管材的截面惯性矩（单位：cm4）；W—管材的单位长度重量（单位：kN/m）；△—管材在跨中的挠度（单位：mm），一般选用挠度在10~20mm之间选取；15Z—管材的截面模量（单位：cm3）；☌—热态下钢管受到重力荷载部分的许用应力（单位：MPa）；2.2 吊杆计算吊杆按轴心受位构件计算，并考虑一定的腐蚀余量，按照下式计算，满足国标GB/T17116.3An≥1.5*N0.85f=1.5*(8.385)*9.80.85=145.011=>10式中：An—吊杆截面面积（单位：mm2）；N—吊杆拉力设计值（N）；f—钢材强度设计值（N/mm2）；吊杆使用最大荷载吊杆直径10 12 16 20 24 30拉力允许值3250 4725 9000 14000 2000032502.3 横梁计算横梁计算主要是承受和管道的荷载，故其受力形式为弯剪受力，分别计算其受弯和受剪应力，然后确定横梁是否满足受力要求。
电缆桥架、支吊架、托臂安装工艺与规范
电缆桥架、支吊架、托臂安装工艺与规范01、支吊架安装(1)、支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺；(2)、钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷；(3)、支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致；(4)、支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm×3mm；(5)、严禁用电气焊切割钢结构或轻钢龙骨任何部位；(6)、万能吊具应采用定型产品，并应有各自独立的吊装卡具或支撑系统；(7)、固定支点间距一般不应大于1.5～2m。
在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点；(8)、严禁用木砖固定支架与吊架。
02、桥架安装(1)、电缆桥架水平敷设时，支撑跨距一般为1.5～3m，电缆桥架垂直敷设时固定点间距不宜大于2m。
桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段结合处300～600mm的直线段侧设置一个支、吊架。
当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。
支、吊架和桥架安装必须考虑电缆敷设弯曲半径满足规范最小弯曲半径。
见表3.1.5。
注：为电缆外径。
(2)、门型角钢支架的安装:梯型桥架沿墙垂直敷设，可使用门型角钢支架，支架的固定应尽可能配合土建施工预埋。
如图3.1.5（2-1），也可在土建施工中预埋开角螺栓，用开角螺栓固定支架如图3.1.5（2-1），也可以采用膨胀螺栓固定。
图3.1.5.(2-1) 角钢支架预埋安装图3.1.5.(2-２) 钢支架预埋地脚螺栓安装(3)、梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。
桥架吊架规范
电缆桥架标准 JB—T10216—2000作者:admin 发表时间:2008—1—21 16：05:18 阅读：次1 范围本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。
本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效.所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性.GB/T 12—1988 半圆头方颈螺栓GB/T 93—1987 弹簧垫圈GB/T 97。
1-1985 垫圈GB/T 700—1988 碳素结构钢GB/T 1408。
1-1999 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988）GB/T 1410—1989 固体绝缘材料体积电阻率和表面电阻率试验方法（eqvIEC93:1980）GB/T 1720—1993 漆膜附着力测定法GB/T 1764-1989 漆膜厚度测定法GB/T 2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法（eqvIEC68-2—30:1980）GB/T 2423.17—1993电工电子产品基本环境试验规程试验 Ka：盐雾试验方法（eqvIEC68-2—11：1981)GB/T 2423.46—1997电工电子产品环境试验第2部分：试验方法试验Ef: 撞击摆锤（idt IEC68-2-62：1991）GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T 3857—1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法GB/T 3880-1997 铝及铝合金轧制板材GB/T 4208-1993 外壳防护等级（IP代码) （eqvIEC 529:1989)GB/T 4956—1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法 (eqvISO 2178：1982）GB/T 5270-1985 金属机体上的金属覆盖层（电沉积层和化学沉积层）附着强度试验方法（eqv ISO2819：1980）GB/T 5780—1986 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 6892-1986 工业用铝及铝合金热挤压型材GB/T 7251。
桥架的选用及支吊架制作安装
桥架的选用及支吊架制作安装桥架安装工程涵盖四栋单体楼内干线、动力、照明及弱电自控桥架，桥架种类多，穿越建筑结构沉降缝、墙体部位多，与各专业交错处较多，是本工程的难点之一。
从桥架的选择及对应支吊架的制作安装两方面，对类似厂房的电气桥架的选用及安装进行介绍。
首先是桥架的选择：1)钢制托盘、梯式桥架厚度符合表1规定：表1 托盘、梯式桥架设计厚度2）不同的区域，选择不同的桥架形式：进户干线及竖井内桥架宜采用梯架；吊顶内及无吊顶区域宜采用有孔托盘式带盖桥架；竖向桥架为托盘式或槽式桥架时应加电缆固定支架；消防部分使用的桥架需经防火处理的槽式桥架，需满足耐火时限。
3）工业厂房一般预留较多，故在选择桥架时需预留足够的空间，一次放线容量不应大于桥架容量的60%；变、配电室电缆较大，为满足电缆弯曲半径需求，桥架宜采用厚度大于等于150mm；当桥架宽度大于300时，可采用桥架两侧增加加强护板的方式来防止桥架的变形。
4）不同功能的线缆分架敷设：插座、照明、动力线缆宜分架敷设，但插座、照明桥架需与动力桥架连通；不同功能桥架在安装时宜分层共架敷设，两桥架间间距不宜小于150mm。
5）厂房配电盘柜在非洁净区宜采用明装，故考虑美观性，各配电盘柜均需通过桥架接通，明漏部分需加盖桥架盖板。
6）桥架穿越楼板、彩板、壁板处均需加装套管，采用防火泥、发泡剂、堵板等进行密封处理。
其次是桥架支吊架的制作及安装：1)根据桥架安装的位置及桥架的规格，支吊架宜采用固定支架、托架、通丝吊架相结合的方式；见表2，及图1~7。
表2：桥架支、吊架安装方式及材料选用表桥架宽度d100mm≦d≦300mm 300mm<d≦600mm d＞600mm桥架安装位置位于综合管线最上层，梁下敷设位于综合管线下层，沿走廊墙面敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下水平敷设位于竖井，垂直敷设支、吊架安装形式角钢门型支架（图1），通丝吊架（图2）斜角型角钢托架（图3）或L型槽钢托架（图5），通丝吊架（图2）槽钢门型支架（图4），槽钢L型支架（图5），通丝吊架（图2）角钢门型支架（图1），通丝吊架（图2）槽钢门型支架（图4），通丝吊架（图2）槽钢门型支架（图4）或I型托架（图6）槽钢支架（图7）支、吊架安装形式角钢支架每6~8米一付，依梁安装；通角钢托架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安装槽钢支架每2米一付，沿梁、柱敷设沿墙垂直安装，每2米一付丝吊架2米每付，沿顶安装装装装型钢型号∠40*4∠40*4或[50*37*4.5∠40*4或[50*37*4.5∠50*5或[50*37*4.5[63*40*4.8[63*40*4.8或[100*48*5.3[63*40*4.8或[100*48*5.3吊架形式吊杆8# 8# 8# 10# 10#/ / 横担∠40*4 ∠40*4 ∠40*4 ∠50*5 ∠50*52) 支架制作：依据支、吊架的选材要求进行支架下料，长度合适；横担宽度L 为：桥架宽度d≦300mm，L=d+100mm;桥架宽度d≥400mm,L=d+150mm，切口处无卷边、毛刺；焊接牢固，无扭曲变形，焊缝饱满，不得出现裂缝、咬口、气孔、凹陷等现象。
电缆桥架(线槽)安装

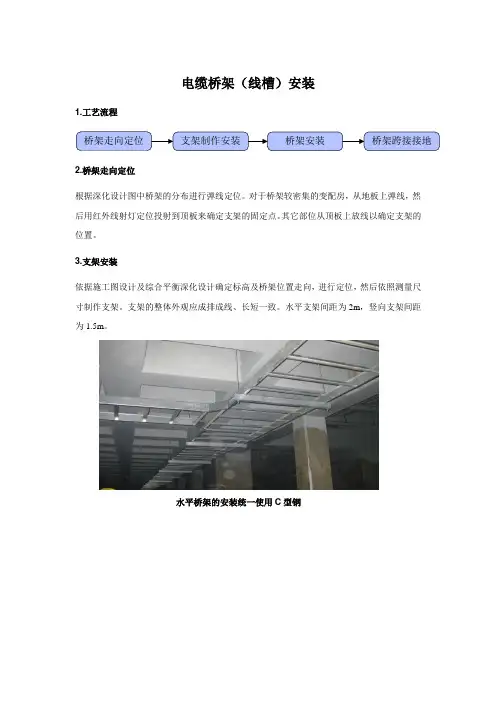

电缆桥架（线槽）安装1.工艺流程桥架走向定位支架制作安装桥架安装桥架跨接接地2.桥架走向定位根据深化设计图中桥架的分布进行弹线定位。
对于桥架较密集的变配房，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点。
其它部位从顶板上放线以确定支架的位置。
3.支架安装依据施工图设计及综合平衡深化设计确定标高及桥架位置走向，进行定位，然后依照测量尺寸制作支架。
支架的整体外观应成排成线、长短一致。
水平支架间距为2m，竖向支架间距为1.5m。
水平桥架的安装统一使用C型钢桥架悬空处在综合支架上的安装4.桥架安装●桥架安装应平直整齐，水平或垂直安装允许偏差为其长度的2‰，全长允许偏差为20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。
根据深化设计图，对各楼层的桥架的弯头、三通等配件进行编号，并将弱电与低压桥架进行标识。
●桥架敷设直线段长度超过30m时，应安装伸缩节，且伸缩灵活。
桥架之间的连接采用半圆头镀锌螺栓，且半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。
●本工程桥架转弯及分支处均选用成品配件，且弯头的弯曲半径根据桥架内敷设的最大电缆转弯半径来制定。
●桥架水平安装：为确保电缆的顺利敷设，水平安装桥架的顶部距顶板最小距离为200mm，采用共用支架的桥架各层之间的最小间距为300mm。
桥架水平安装图如下：桥架水平安装示意图说明宽度在100～1000 mm的桥架水平安装时，支架均采用热镀锌支架制作。
水平安装的桥架支吊架规格见下表：在公共区域内的主干桥架采用共用支架安装。
强电井内的桥架根据深化设计图来确定桥架的支架样式。
桥架安装穿越防火分区时用防火枕或防火泥封堵。
桥架穿墙的防火封堵如下图：●桥架垂直安装：垂直桥架主要集中在强电井内，因电井内的墙体为高标号的混凝土墙体，在前期结构预留预埋时，电井内预埋铁件（-10mm×100mm×100mm）作为桥架固定支架的焊接连接点，竖向支架采用8#镀锌槽钢与预留钢板焊接，桥架与槽钢支架采用螺栓连接。
成品C型钢组合式支吊架安装施工工法
成品C型钢组合式支吊架安装施工工法
图7 梁侧安装多管线平行布置吊架
图8 梁侧安装双排多联管线平行布置吊架
图9 丝杆吊装门型支架
图10 采用成品C型钢支吊架支撑多层管线
图11 采用成品C型钢支吊架支撑各种管线
图12 采用重型支吊架支撑各种管线
图13 采用成品C型钢支吊架支撑各种电缆桥架
图5.16 采用成品C型钢支吊架支撑电缆桥架
图5.17 采用成品C型钢支吊架支撑电缆桥架
图14 采用成品C型钢支吊架固定垂直管道
图5.16 采用成品C型钢支吊架支撑各种管线
图15 采用多层支吊架支撑各种管线。
桥架的选用及支吊架制作安装
桥架的选用及支吊架制作安装桥架安装工程涵盖四栋单体楼内干线、动力、照明及弱电自控桥架，桥架种类多，穿越建筑结构沉降缝、墙体部位多，与各专业交错处较多，是本工程的难点之一。
从桥架的选择及对应支吊架的制作安装两方面，对类似厂房的电气桥架的选用及安装进行介绍。
首先是桥架的选择：1)钢制托盘、梯式桥架厚度符合表1规定：表1 托盘、梯式桥架设计厚度2）不同的区域，选择不同的桥架形式：进户干线及竖井内桥架宜采用梯架；吊顶内及无吊顶区域宜采用有孔托盘式带盖桥架；竖向桥架为托盘式或槽式桥架时应加电缆固定支架；消防部分使用的桥架需经防火处理的槽式桥架，需满足耐火时限。
3）工业厂房一般预留较多，故在选择桥架时需预留足够的空间，一次放线容量不应大于桥架容量的60%；变、配电室电缆较大，为满足电缆弯曲半径需求，桥架宜采用厚度大于等于150mm；当桥架宽度大于300时，可采用桥架两侧增加加强护板的方式来防止桥架的变形。
4）不同功能的线缆分架敷设：插座、照明、动力线缆宜分架敷设，但插座、照明桥架需与动力桥架连通；不同功能桥架在安装时宜分层共架敷设，两桥架间间距不宜小于150mm。
5）厂房配电盘柜在非洁净区宜采用明装，故考虑美观性，各配电盘柜均需通过桥架接通，明漏部分需加盖桥架盖板。
6）桥架穿越楼板、彩板、壁板处均需加装套管，采用防火泥、发泡剂、堵板等进行密封处理。
其次是桥架支吊架的制作及安装：1)根据桥架安装的位置及桥架的规格，支吊架宜采用固定支架、托架、通丝吊架相结合的方式；见表2，及图1~7。
表2：桥架支、吊架安装方式及材料选用表桥架宽度d100mm≦d≦300mm 300mm<d≦600mm d＞600mm桥架安装位置位于综合管线最上层，梁下敷设位于综合管线下层，沿走廊墙面敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下水平敷设位于竖井，垂直敷设支、吊架安装形式角钢门型支架（图1），通丝吊架（图2）斜角型角钢托架（图3）或L型槽钢托架（图5），通丝吊架（图2）槽钢门型支架（图4），槽钢L型支架（图5），通丝吊架（图2）角钢门型支架（图1），通丝吊架（图2）槽钢门型支架（图4），通丝吊架（图2）槽钢门型支架（图4）或I型托架（图6）槽钢支架（图7）支、吊架安装形式角钢支架每6~8米一付，依梁安装；通角钢托架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安装槽钢支架每2米一付，沿梁、柱敷设沿墙垂直安装，每2米一付丝吊架2米每付，沿顶安装装装装型钢型号∠40*4∠40*4或[50*37*4.5∠40*4或[50*37*4.5∠50*5或[50*37*4.5[63*40*4.8[63*40*4.8或[100*48*5.3[63*40*4.8或[100*48*5.3吊架形式吊杆8# 8# 8# 10# 10#/ / 横担∠40*4 ∠40*4 ∠40*4 ∠50*5 ∠50*52) 支架制作：依据支、吊架的选材要求进行支架下料，长度合适；横担宽度L 为：桥架宽度d≦300mm，L=d+100mm;桥架宽度d≥400mm,L=d+150mm，切口处无卷边、毛刺；焊接牢固，无扭曲变形，焊缝饱满，不得出现裂缝、咬口、气孔、凹陷等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥架支吊架制作安装图例
（2008）
安装分公司深圳经理部
编制说明
1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；
2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度
超过20米或在转弯、转角处应设固定支架；
3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁
定，采用扳手与顶爆螺丝连接牢固；
4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用
焊锡铜接线端子连接，连接处应进行除漆处理；
Φ8×30mm顶爆螺丝
Φ8通丝螺杆
L30×3角钢
楼 板
桥 架
50×50～200×50
Φ8×25mm六角螺丝
50×50～200×100桥架水平支架制作图
楼 板
Φ8×50mm膨胀螺丝
L30×3角钢
桥 架
Φ8×25mm六角螺丝
50×50～200×100桥架水平固定支架制作图(正视）
楼 板
L30×3角钢
Φ8×50mm膨胀螺丝
L30×3角钢
桥 架
Φ8×25mm六角螺丝
50×50～200×100桥架水平固定支架制作图(侧视）
Φ10×40mm顶爆螺丝
Φ10通丝螺杆
L40×4角钢
楼 板
桥 架
300×100～400×150
300×100～400×150桥架水平支架制作图
Φ8×25mm六角螺丝
楼 板
Φ10×65mm膨胀螺丝
L40×4角钢
桥 架
Φ8×25mm六角螺丝
300×100～400×150桥架水平固定支架制作图(正视）
楼 板
L40×4角钢
Φ10×65mm膨胀螺丝
L40×4角钢
桥 架
Φ8×25mm六角螺丝
300×100～400×150桥架水平固定支架制作图(侧视）
Φ12×50mm顶爆螺丝
Φ12通丝螺杆
L50×5角钢
楼 板
桥 架
500×100～600×150
500×100～600×150桥架水平支架制作图
Φ8×30mm六角螺丝
楼 板
Φ12×70mm膨胀螺丝
L50×5角钢
桥 架
Φ8×30mm六角螺丝
500×100～600×150桥架水平固定支架制作图(正视）
楼 板
L50×5角钢
Φ12×70mm膨胀螺丝
L50×5角钢
桥 架
Φ8×30mm六角螺丝
500×100～600×150桥架水平固定支架制作图(侧视）
Φ12×70mm膨胀螺拴6.3#槽钢
6.3#槽钢
楼 板
桥 架
800×150～1000×150
150×150×8mm钢板
Φ8×30mm六角螺丝
800×150～1000×150桥架水平支架制作图(正视）
楼 板
桥 架Φ12×70mm膨胀螺拴
150×150×8mm钢板
6.3#槽钢
6.3#槽钢
Φ8×30mm六角螺丝
800×150～1000×150桥架水平支架制作图(侧视）
墙 体
50×50～200×100桥架垂直安装支架制作图（俯视）
Φ8×50mm膨胀螺丝L30×3角钢
L30×3角钢
Φ8×25mm六角螺丝
桥 架
墙
体Φ8×50mm膨胀螺丝
L30×3角钢
Φ8×25mm六角螺丝
50×50～200×100桥架垂直安装支架制作图（侧视）
墙 体
300×100～400×150桥架垂直安装支架制作图（俯视）
Φ10×65mm膨胀螺丝L40×4角钢
L40×4角钢
Φ8×30mm六角螺丝
桥 架
墙
体Φ10×65mm膨胀螺丝
L40×4角钢
Φ8×30mm六角螺丝
300×100～400×150桥架垂直安装支架制作图（侧视）
墙 体
500×150～600×150桥架垂直安装支架制作图（俯视）
Φ12×70mm膨胀螺丝L50×5角钢
L50×5角钢
Φ10×30mm六角螺丝
桥 架
墙
体Φ12×70mm膨胀螺丝
L50×5角钢
Φ10×30mm六角螺丝
500×150～600×150桥架垂直安装支架制作图（侧视）
墙 体
800×150～1000×150桥架垂直安装支架制作图（俯视）
Φ12×70mm膨胀螺丝L60×6角钢
L60×6角钢
Φ10×30mm六角螺丝
桥 架
墙
体Φ12×70mm膨胀螺丝
L60×6角钢
Φ10×30mm六角螺丝
800×150～1000×150桥架垂直安装支架制作图（侧视）
Φ10×40mm～Φ12×50mm顶爆螺丝
Φ10～Φ12通丝螺杆
L30×3～L40×4角钢
楼 板
桥 架
200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图
Φ8×25mm六角螺丝
桥 架
200×100～300×150
楼 板
Φ10×65mm～Φ12×70膨胀螺丝
桥 架L30×3～L40×4角钢
桥 架
Φ8×25mm六角螺丝
双层桥架（宽度相加小于600mm）水平固定支架正视图
楼 板
桥 架
Φ8×25mm六角螺丝
桥 架
双层桥架（宽度相加小于600mm）水平固定支架制作侧视图
Φ10×65mm～Φ12×70膨胀螺丝
L30×3～L40×4角钢
L30×3～L40×4角钢
楼 板
Φ12×70膨胀螺丝
桥 架L50×5角钢
桥 架
Φ8×30mm六角螺丝
双层桥架（宽度相加700～1000mm）水平固定支架图
楼 板
Φ12×70膨胀螺丝
桥 架L60×6角钢
桥 架
Φ8×30mm六角螺丝
双层桥架（宽度相加1100～1400mm）水平固定支架图。
