Power On Sequence
Tom Zeng
DQA2 2004-08-05
Agenda
• • • • ACPI規範系統狀態 信號定義 Intel P4 CPU/865pe/Ich5系統開機時序 其他系統開機時序
一、ACPI規範系統狀態
•G3: 高級電源管理(ACPI)規範中定義的機器關機狀態, 在G3狀態下, 主板 電源已經被完全拔除. 只由電池供電. • S5: 系統軟件關機狀態, 有standby電源, 可以被換醒, 喚醒後會經過一次 完全的復位動作. •S4: 系統睡眠狀態, 外圍硬件電源被關閉, 當前系統桌面信息保存在硬盤 中. •S3: cpu, cache, 內存信息可以被保存在內存中, 內存和用於喚醒的設備( 網絡, modem等)電源保留, 喚醒後cpu會reset. •S2: cpu, cache中信息被操作系統保存, 外圍硬件電源保留,cpu停止工作, 喚醒時cpu會reset. •S1: cpu降低功耗運行, 所有系統信息都不會丟失. •S0: 正常工作狀態.
三 Intel P4 CPU/865pe/Ich5系統開機時序(ms6728)
Timings
Front panel
1
CPU
SIO
2
NB
ቤተ መጻሕፍቲ ባይዱ
广达ZR1主板上电时序
广达ZR1主板上电时序第一步：VIN公共电压的形成首先是从CN11接口或者从CN9送进来的外电源V A，经过PU8充电芯片MAX8724及其外围电路输出,其途经CN11、PD16、PR127、PQ39后形成VIN公共电压；另外也可以是从PJ1电池接口的第5脚输出，经过PL7/PL8、PQ38后形成VIN公共电压。
在这一步过程中主板是如何来判断电源供电或是电池供电，并且如何控制主板电源供电和电池供电之间的转换？由于这个问题能引起的故障表现为公共电压无输出，而这种现象是极少出现的，所以说这个问题可以忽略不去研究。
由于PQ38和PQ39是双向导通MOS管，控制极电压处在8V左右时才导能，超过8V正向截止，低于8V反向截止。
第二步：待机电压的形成1、VIN经过PL3后形成VIN1999-3为PQ31提供电源；VIN经过PL4后形成VIN1999-5为PQ32提供电源。
2、VIN1999-3经过PR102形成VIN1999为PU7提供电源从第20脚输入。
3、VIN1999再经过PD12和PR107送到PU7的第6脚为芯片提供开启信号。
4、PU7的18脚输出5V电压VL信号，25脚输出应该也有3.3V电压，其实这个3.3V电压在其他主板也是起很大作用的，但这块板由于设计理念不同，已经完全忽略了这个信号用一个电容对地了。
5、VL信号给PU7的17脚提供VCC电压，给PU的3和4脚提供开启电压，还要通过PD11为PU7的14和28脚提供自举电压。
6、PU7的第26脚输出1999DH3控制PQ31的5、6、7脚输出3.3V电压送到PL2电感上面形成+3VPCU待机电压；同时第16脚输出1999DH5控制PQ32的5、6、7脚输出5V 电压送到PL5电感上面形成+5VPCU待机电压。
第三步：RTC电压的形成RTC一般是指BIOS电池，它是从CN25接口的第1脚输入，经过R277和D10后形成的；当没有插BIOS电池的主板在上电时，主板也是需要RTC电压的，这时RTC电压的形成就是从上面所说的待机电压+3VPCU通过D9形成的。
H61上电时序

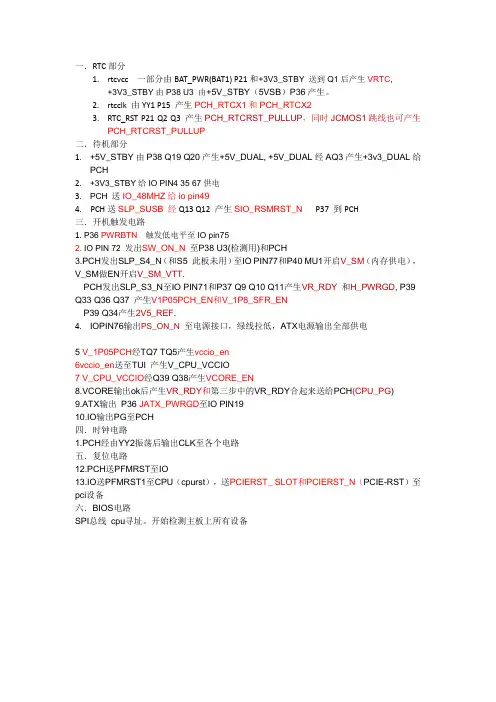

一．RTC部分1.rtcvcc 一部分由BAT_PWR(BAT1) P21和+3V3_STBY 送到Q1后产生VRTC,+3V3_STBY由P38 U3 由+5V_STBY（5VSB）P36产生。
2.rtcclk 由YY1 P15 产生PCH_RTCX1和PCH_RTCX23.RTC_RST P21 Q2 Q3 产生PCH_RTCRST_PULLUP，同时JCMOS1跳线也可产生PCH_RTCRST_PULLUP二．待机部分1.+5V_STBY由P38 Q19 Q20产生+5V_DUAL, +5V_DUAL经AQ3产生+3v3_DUAL给PCH2.+3V3_STBY给IO PIN4 35 67供电3.PCH 送IO_48MHZ给io pin494. PCH送SLP_SUSB 经Q13 Q12 产生SIO_RSMRST_N P37 到PCH三．开机触发电路1.P36 PWRBTN 触发低电平至IO pin752. IO PIN 72 发出SW_ON_N 至P38 U3(检测用)和PCH3.PCH发出SLP_S4_N（和S5 此板未用）至IO PIN77和P40 MU1开启V_SM（内存供电），V_SM做EN开启V_SM_VTT.PCH发出SLP_S3_N至IO PIN71和P37 Q9 Q10 Q11产生VR_RDY和H_PWRGD, P39 Q33 Q36 Q37 产生V1P05PCH_EN和V_1P8_SFR_ENP39 Q34产生2V5_REF.4.IOPIN76输出PS_ON_N至电源接口，绿线拉低，ATX电源输出全部供电5 V_1P05PCH经TQ7 TQ5产生vccio_en6vccio_en送至TUI 产生V_CPU_VCCIO7 V_CPU_VCCIO经Q39 Q38产生VCORE_EN8.VCORE输出ok后产生VR_RDY和第三步中的VR_RDY合起来送给PCH(CPU_PG)9.ATX输出P36 JATX_PWRGD至IO PIN1910.IO输出PG至PCH四．时钟电路1.PCH经由YY2振荡后输出CLK至各个电路五．复位电路12.PCH送PFMRST至IO13.IO送PFMRST1至CPU（cpurst），送PCIERST_ SLOT和PCIERST_N（PCIE-RST）至pci设备六．BIOS电路SPI总线cpu寻址。
主板上电时序精华ppt课件
精品课件
±12V
1.+12V提供给Vcore(P5&P4&K8使用,K7使 用5V给Vcore供电).
2.+12V提供给PCI slot,AGP slot,COM芯 片,FAN power等.
3.-12V提供给PCI slot和COM芯片.
精品课件
+2.5V_Dual
主板的上的电压有+12V、-12V、+5V、(-5V)、+3V、+5VSB、 +3VSB、+1.5VSB、+1.5V、+5V_Dual、+3V_DUAL、+2.5V_DUAL、+ 2.5V_DAC、1.8V_Dual、VCORE、VTT_DDR、VTT+_CPU ect.
精品课件
ATX Power Supply
拉low,从而通知Power Supply送电.
精品课件
PWROK
PWROK是电源准备OK信号.当电源送出的+3.3V and +5V 达到Normal值的95%时,由Power Supply送出此信号.
当+3.3V or +5V 掉到Normal的95%以下时,Power Supply就会把此信号拉Low.
ATX Power Supply
+12V: Pin3,4 主要用来给CPU Vcore部分供电 GND: Pin1,2
精品课件
ATX2.2
ATX Power Supply
Voltage Tolerances
精品课件
+5VSB
+5VSB: Standby power提供power down state下主板需 要的各种电压,包括:Standby and Dual power.
AMD_NV芯片组上电时序详细解说

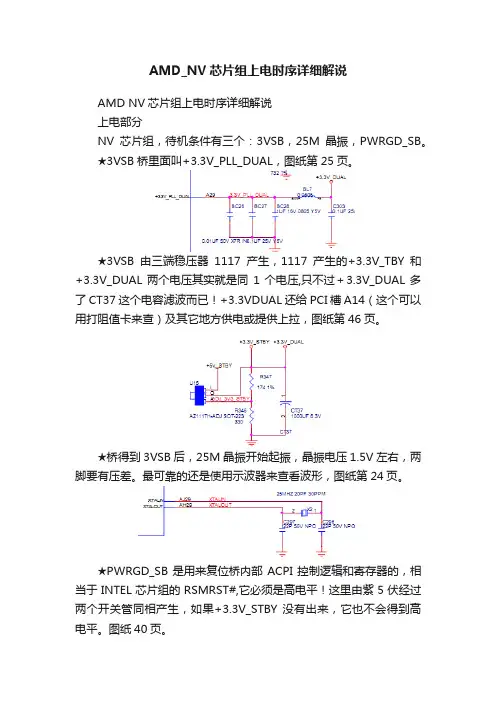

AMD_NV芯片组上电时序详细解说AMD NV芯片组上电时序详细解说上电部分NV芯片组，待机条件有三个：3VSB，25M晶振，PWRGD_SB。
★3VSB桥里面叫+3.3V_PLL_DUAL，图纸第25页。
★3VSB由三端稳压器1117产生，1117产生的+3.3V_TBY和+3.3V_DUAL两个电压其实就是同1个电压,只不过＋3.3V_DUAL多了CT37这个电容滤波而已！+3.3VDUAL还给PCI槽A14（这个可以用打阻值卡来查）及其它地方供电或提供上拉，图纸第46页。
★桥得到3VSB后，25M晶振开始起振，晶振电压1.5V左右，两脚要有压差。
最可靠的还是使用示波器来查看波形，图纸第24页。
★PWRGD_SB是用来复位桥内部ACPI控制逻辑和寄存器的，相当于INTEL芯片组的RSMRST#,它必须是高电平！这里由紫5伏经过两个开关管同相产生，如果+3.3V_STBY 没有出来，它也不会得到高电平。
图纸40页。
★至此桥的待机条件已查完，下面看看它的触发电路，从开关开始查，图纸第42页。
开关16脚经过R333电阻接地，15脚信号名字叫PWRBTN*。
★PWRBTN*由R305电阻提供上拉连到IO（IT8716FCX）75脚，未触发开关之前为5伏。
触发开关后，IO75脚得到低电平跳变，此时IO本身供电正常，则从72脚发出低电平跳变到桥。
图纸34页。
跳变电压我们都用示波器来测量。
★桥待机条件满足，然后收到IO发过来的低电平跳变，将依次置高SLP_S5#,SLP_S4#,SLP_S3#。
其中SLP_S3#一路返回IO71脚，IO收到SLP_S3#高电平后，76脚由高电平变为低电平去拉低电源绿线完成上电，图纸34页。
★至此主板的上电已完成，ATX发出VCC3、VCC、+12V等主供电，最后延迟几百毫秒从灰线发出ATXPWOEROK信号，高电平。
◆需要注意的是，CMOS电路有问题，一般不会引起不上电，但会导致不跑码。
微星MS7309主板上电时序
微星MS7309主板上电时序第一部分：等待开机待机有三个条件：3VSB、25M晶振、PWRGD_SB。
一、纽扣电池供电：纽扣电池（此时不插电源线）BAT经过双二极管D22以及D28为桥（PBGA692）提供基本供电VBAT，25M晶振起振。
同时BAT还通过双二极管D22和电阻R699产生VBAT0链接到F71882的82脚，用于检测电池电量。
-1-VBAT通过R6产生信号COPEN#送到I/O（F71889ED的83脚，使该脚为高电平。
二、插入AT某电源，+5SB为主板供电1、5VDRV1的产生：当插入AT某电源，+5VSB为主板的部分电路供电，I/O的71脚（VCCGATE）为高电平，通过Q41产生5VDRV1.它的主要作用控制Q37-2-的导通，提升3VDUAL的输出功率（用UP7704产生）；应用在3VSB_WAKE产生电路，同样提升3VSB_WAKE的功率。
-3-2、VCC_5SB的产生：当插入AT某电源，+5VSB通过Q110转换成VCC_5SB，主要是把电流从4A降低到2A。
5VSBDRV1的产生：IO的72脚产生DUALGATE信号，VCC5_SB经电阻R465和R466分压，产生此信号。
3、+3.3VDUAL的产生：产生方式可以有两种，一是通过1117来产生，二是通-4-过UP7501来产生。
（1）、通过U28（RC117S）产生：通过（2）通过UP7704产生，其2脚受控于信号y5VSB_OFF，这个信号由IO的47脚产生，同时控制USB接口和5vSBPOWERSWITH。
4、VSB3V的产生：3VDUAL（1.2A）通过D32产生VSB3V为IO的65脚供电。
-5--11-6、MEM_VLD信号的产生VCC_DDR产生后，加到Q33（CMKT3904-SOT363-6）的5脚，6脚产生MEM_VLD信号，送到桥的J3端，通知桥内存供电已经稳定。
-12-7、DDR_PWRGD产生：当内存供电产生后，由Q9产生DDR_PWRGD信号，送到940座的F3端，通知CPU内存供电已经准备好。
电脑上电时序
台式主板上电时序1.装入主板电池后首先送出RTCRST#（3V的复位信号）给南桥，2.南桥边的晶振提供32.768KHZ频率给南桥3.I/O芯片检测电源是否正常提供+5VSB电压4.+5VSB电压正常转换出+3VSB5.I/O发出RSMRST#信号通知南桥+5VSB已经准备好了6.南桥正常送出SUSCLK(32KHZ)7.当用户按下电源按钮后，将送出PWRBTN#给I/O和南桥8.I/O收到后发出PWRBTN#信号给南桥9.南桥送出SLP_S3#和SLP_S4#给I/O10.I/O发出PS_ON#(低电平)给主机电源11.当电源接收到PSON#(由高电平向低电平跳变)，电源开关立即送出+12，-12V，+3.3V,+5V,-5V这些主电源电压12.当主机电源送出+12V，-12V，+3.3V,+5V,-5V主电源电压后，其他主板转换后的工作电压如：+VTT_CPU,+1.5V,+2.5V_DAC,+5V_DUAL,+3V_DUAL,+1.8V_DUAL也将随后全部送出13.当+VTT_CPU送给CPU后，CPU会送出VTT_PWRGD电源好信号（高电平）给CPU、时钟芯片、CPU电源管理芯片。
14.时钟芯片开始给各个功能性芯片电路提供同步时钟，（此时侦测卡的CLK指示灯亮）15.时钟芯片同时给南桥提供时钟。
16.CPU用VTT_PWRGD信号确认VTT_CPU（供CPU电压）稳定在安全范围内，接到VTT_PWRGD信号后CPU会发出VID17.CPU电源管理芯片收到VTT_PWRGD后会根据VID组合送出VCORE(CPU 核心供电)18.在VCORE正常发出后，CPU电源管理芯片立即送出VRMPWRGD信号给南桥，来通知南桥现在VCORE电压已经正常发出。
19.当提供给南桥的工作电压和时钟都好了后，由南桥发出PLTRST#和PCIRST#给各个功能性芯片电路（此时侦测卡的RST指示灯亮）20.在北桥接收到南桥发出的PLTRST#大约1ms后，（此时北桥的各个工作电压和时钟应正常）北桥送出CUPRST#给CPU,来通知CPU可以开始执行第一个指令动作21.CPU开始寻址，调用BIOS程序开始自检。
I3主板上电时序
文字流程由江苏苏州奇才电脑SAY NO撰写，时序附图由江苏沭阳迅捷电脑整理，文字和时序图并不是完全来自同一个图纸，所以有所误差存在，不足之处，请大家指正。
直接上正题开机时序：（以广达为例）HM55芯片组（I系列）3V5VPCU正常后，按开关（NBSWON#）到EC，然后EC发出S5ON把35VPCU通过SW方式转换为3V5VS5，3V5VS5出来后，这时RSMRST#从有效变为无效状态，逻辑唤醒南桥ACPI，同时，EC到南桥的开关也再次响应（PWRBTN#），当南桥的3V5VS5 RTCVCC RTCRST RSMRST32.768等预开机条件一切OK后，从南桥发出SLP3#4#或SUSB#SUSC#到EC，接着EC发出SUSON MAINON分别开启或转换后面的3VSUS 5VSUS 1.8V1.5V 1.05V0.75V3.3V5V等电压，这些电压汇总相与变成HWPG到EC，然后EC发出VRON到CPU的PWM IC，然后产生CPU VCORE，现在重点来了，这时从CPU内部发出一个GFX_VR_EN，（开启CPU内部显卡模块的，I系列的CPU内部集成了显卡）然后产生VCC—GFX—CORE（与之前的时序就多了个这部分）当CPU VCORE 产生后，会发出VRMPG分两路，一路到时钟，CLKEN开启时钟一路到PCH南桥，南桥收到HWPG和VRPG后，时钟全部到位了，发出两路复位，一路PLTRST#到CPU，一路PCIRST#去复位外设，这时供电时钟，复位都正常了，按照正常CPU要寻址了，其实I系列设计的时候，这时候CPU内部显卡模块没工作，视为CPU不工作，要么寻址中断，要么就不去寻址，电流不动或者在0.6-0.8A来回跳。
曾经做过小个实验，把CPU内部模块的1V外部显卡供电切断，打FAM#无动作，有时有一两个动作，然后一测CPURST#都没有了，至于为什么，请耐心看完，你就懂了。
（仅供参考）当然这点不能完全正确，必竟现在修的量不是很大，只是按目前我的经验分析所得。
