管缝锚杆的性能与操作

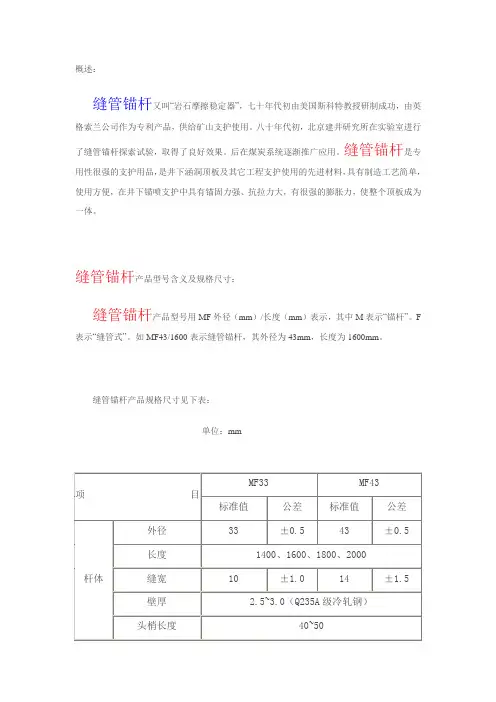

管缝锚杆概述
概述：
缝管锚杆又叫“岩石摩擦稳定器”，七十年代初由美国斯科特教授研制成功，由英格索兰公司作为专利产品，供给矿山支护使用。
八十年代初，北京建井研究所在实验室进行
了缝管锚杆探索试验，取得了良好效果。
后在煤炭系统逐渐推广应用。
缝管锚杆是专用性很强的支护用品，是井下涵洞顶板及其它工程支护使用的先进材料，具有制造工艺简单，使用方便，在井下锚喷支护中具有锚固力强、抗拉力大，有很强的膨胀力，使整个顶板成为一体。
缝管锚杆产品型号含义及规格尺寸：
缝管锚杆产品型号用MF外径（mm）/长度（mm）表示，其中M表示“锚杆”。
F 表示“缝管式”。
如MF43/1600表示缝管锚杆，其外径为43mm，长度为1600mm。
缝管锚杆产品规格尺寸见下表：
单位：mm
3 技术要求
1）缝管锚杆表面应平整，无严重拉伤，锈蚀。
焊缝应无裂纹，无气孔夹渣，不允许烧穿管壁。
托盘在杆体上应能自由移动。
挡环接口与管缝开口相互错位170o—190o为宜。
2）挡环焊缝拉脱力≥80kN，杆体极限抗拉力≥110kN，初锚力≥25kN/m，托盘承载力≥65kN。
4 产品使用
先用风钻在顶板上钻锚杆孔，将托盘套入锚杆杆体，再用风锤将杆体打入锚杆孔中，使托盘与顶板帮带贴实。
用户在使用锚杆时，所选择的钻孔直径除参考上表外，应根据岩石具体条件，按GBJ86标准的规定选用。
5 包装与贮存
锚杆采用捆扎包装，杆体10跟捆扎成一组，托盘50块捆扎成一组，缝管锚杆贮存时应注意防水，防腐蚀。
缝管锚杆
缝管锚杆用途介绍：缝管式锚杆由杆体、挡环、托盘组成。
杆体由20MnSi带钢冷轧成型，沿杆体纵向留一直缝，其作用机理是：锚杆打入锚杆孔后，管缝被压缩，缝管产生径向弹力，锚杆与被锚岩体之间产生摩擦力，即锚固力，将可能产生移动的岩石迅速固定于母岩之上。
产品简介：1、执行技术标准，MT285-92《缝管锚杆》2、产品型号表示方法：3、无纵肋螺纹锚杆：无纵肋螺纹树脂锚杆金属杆体由杆体、托盘、螺母组成。
杆体采用无纵肋螺纹钢树脂锚杆专用材料，执行标准Q/LYS225-2008（牌号MG335，∮16-22mm）。
无纵肋螺纹树脂锚杆金属杆体的锚固机理是树脂凝固后形成较大的拉应力，防止岩体片邦、冒落。
产品简介：等强螺纹钢式树脂锚杆：等强螺纹钢式树脂锚杆金属杆体执行Q/XWK073-2002标准，它是一种经特殊形式加工制作的杆体与树脂锚固剂、球形螺母、托盘配套，用于煤矿并下支护的新型锚杆。
该锚杆具有结构合理、全长等强、简便可靠、锚固性能好、强度高、适应性强、施工方便等特点，可实现短锚、加长锚和全锚。
主要用于煤矿井下巷道支护，同时也可用于铁路、水电等各类工程的巷道支护。
涨壳式锚杆：涨壳式锚杆已广泛应用于较稳固岩体的井巷工程支护。
历史较久，本厂可按客户要求组织生产供货。
中空注浆锚杆：中空注浆锚杆可分为普通中空注浆锚杆、钢质涨壳中空注浆锚杆和自钻式中空注浆锚杆等类型。
普通中空注浆锚杆应由中空锚杆体、止浆塞、垫板和螺母组成。
可用于各类岩土的支护工程，宜用于中长锚杆支护或地下工程顶部的锚固工程。
钢质涨壳中空注浆锚杆应由中空杆体、钢质涨壳锚固件、止浆塞、垫板和螺母组成。
钢质涨壳中空注浆锚杆适用于需提供初始预应力的岩石支护工程。
自钻式中空注浆锚杆应由钻头、中空杆体、垫板和螺母组成。
适用于松散破碎、成孔困难地层的支护工程。
普通中空注浆锚杆、自钻式中空注浆锚杆和涨壳式预应力注浆锚杆作为一种有效的锚固手段，被大量地应用于隧道的超前支护、径向支护、边坡加固、路基加固、河堤加固、拱角加固以及隧道病害整治工程。
详解管缝式锚杆的性能材质
管缝式锚杆
管缝式锚杆产品介绍
管缝式锚杆是一种全长锚固，主动加固围岩的新型锚杆，它立体部分是一根纵向开缝的高强度钢管，当安装于比管径稍小的钻孔时，可立即在全长范围内对孔壁施加径向压力sh09和阻止围岩下滑的摩擦力，加上锚杆托盘托板的承托力，从而使围岩处于三向受力状态，并实现岩层稳固。
在爆破振动围岩锚移等情况下，后期锚固力有明显增大，当围中煤机械岩发生显著位移时，锚杆并不失去其支护抗力，它比涨壳式锚杆有更好的特性。
详解管缝式锚杆的性能材质
（1）初始锚固力：3~7吨；
（2）管环拉脱荷载：8~10吨；
（3）锚杆管抗拉断能力：12~13吨；
（4）耐腐蚀性能比A3钢高20~30%，利于长期使用。
规格
（1）外径（毫米）：Φ30，Φ33，Φ40，Φ43（±0.5）
（2）长度（毫米）：1200、1500、1800、2000、2500 （还可以根据客户的需要规格生产）；
（3）材质：16Mn，20 Mnsi。
缝管锚杆规格型号技术参数
缝管锚杆规格型号技术参数
缝管锚杆是一种用于加固地层的支撑杆件，广泛应用于煤矿、隧道、地铁等工程领域。
其规格型号和技术参数对于工程设计和实施具有重要意义。
以下为缝管锚杆的规格型号和技术参数介绍：
一、规格型号
缝管锚杆的规格型号通常由直径和长度两个参数组成。
常见的直径有25mm、27mm、32mm、38mm等，长度一般为1-3米，也可以根据实际需要特殊定制。
二、技术参数
1、材质：缝管锚杆的材质通常为高强度合金钢，如40Cr、45#等。
2、强度：缝管锚杆的强度通常根据直径和材质来确定，一般要求抗拉强度达到800MPa以上，屈服强度达到600MPa以上。
3、防腐性：缝管锚杆在使用过程中容易受到腐蚀，因此通常需要进行防腐处理，如镀锌、喷塑等。
4、安装方式：缝管锚杆的安装方式通常有两种，一种是打孔灌浆法，另一种是锚杆钻进法，具体安装方式取决于工程实际情况。
5、承载力：缝管锚杆的承载力取决于直径、长度、材质等多个因素，一般要求承载力达到50kN以上。
以上是对缝管锚杆规格型号和技术参数的介绍，希望能对相关工程领域的从业人员有所帮助。
- 1 -。
管缝锚杆的特点
管缝锚杆的特点
管缝锚杆是一种常用于地下工程中的支护技术，其特点主要包括以下几个方面。
管缝锚杆具有较高的承载能力。
由于管缝锚杆一般采用钢管作为锚杆材料，其强度和刚度较高，能够承受较大的拉力和剪力。
在地下工程中，管缝锚杆能够有效地固定土体，增强土体的稳定性，确保工程施工和运行的安全性。
管缝锚杆具有较好的耐腐蚀性能。
由于地下环境通常具有较高的湿度和含水量，锚杆容易受到腐蚀的影响。
而采用钢管作为管缝锚杆的材料，能够有效抵抗腐蚀，延长锚杆的使用寿命，减少维护成本。
管缝锚杆具有较强的适应性。
管缝锚杆可以根据工程的需要进行定制设计，适用于不同类型的地质条件和施工环境。
无论是在软土地层还是岩石地层，管缝锚杆都能够发挥良好的支护效果，保障工程的顺利进行。
管缝锚杆施工简便快捷。
相比于传统的支护技术，如混凝土桩或钢筋混凝土支护墙，管缝锚杆施工过程更加灵活高效。
通常情况下，只需要在地下钻孔，安装锚杆并灌注灌浆即可完成支护工作，节约了施工时间和人力成本。
管缝锚杆具有较好的经济性。
相比于传统的支护技术，管缝锚杆不仅施工周期短，而且材料成本相对较低，能够降低工程总投资。
此
外，由于管缝锚杆具有较长的使用寿命和较少的维护成本，能够为工程的后期运行节约成本，提高经济效益。
总的来说，管缝锚杆作为一种先进的地下支护技术，具有承载能力高、耐腐蚀、适应性强、施工简便快捷和经济性等特点。
在地下工程中得到广泛应用，为工程的安全稳定和经济效益提供了有力支持。
管缝式锚杆
此处添加公司信息
自进式锚杆组成
LOGO
合金钻头：由优质合金经精密工艺制作而成，具有很强的硬度和韧性， 穿透力可使锚杆钻入多类围岩
锚杆体：总成中最重要的构件，在钻进和锚固中起主要作用。
连接套：在锚杆需加长时起连接作用。
垫板：能承受更大的围岩应力。
螺母：能将围岩应力集中到垫板上。
此处添加公司信息
管缝式锚杆
山东中煤工矿集团zmjt05
此处添加公司信息
1
管缝式锚杆简介
LOGO
自进式锚杆采用良好的厚壁无缝钢管材料，完美快捷的表 面螺纹成形工艺以及做工精良的配件，真正实现了自进式 锚杆钻式锚杆使用注意事项
LOGO
1.安装前应检查锚杆及钻头水孔是否通畅。
2.钻进过程中若遇到卡钻，塌孔应回退锚杆少许，钻机应少冲击，多 回转，反复扫孔，然后慢慢给进，直到钻到预定孔深。
3.锚杆孔应尽量打直
4.锚杆注浆宜采用纯水泥浆或1:1的砂浆，用砂浆时砂子的粒径不应不 大于1.0mm，水灰比例应控制在0.4-0.5。
5.锚杆体注浆后，注浆材料未达到设计强度前应避免敲击，震动和悬 挂重物，当注浆强度达到5.0MPa，方可拧紧螺母施加应力
自进式锚杆实物图
LOGO
此处添加公司信息
管缝式锚杆
中煤集团—管缝式锚杆山东中煤工矿集团管缝式锚杆又叫“岩石摩擦稳定器”，管缝式锚杆是专用性很强的支护用品，井下涵洞顶板及其它工程支护使用的先进材料。
管缝式锚杆是一种全长锚固New anchor active reinforcement of surrounding rockIt is a solid part of high strength steel to a longitudinal slit。
主动加固围岩的新型锚杆它立体部分是一根纵向开缝的高强度钢管When installed in the drill hole is slightly smaller than thediameter, friction can be immediately in the full scope tothe pore wall applied radial pressure and stop the rockSlide当安装于比管径稍小的钻孔时，可立即在全长范围内对孔壁施加径向压力和阻止围岩下滑的摩擦力。
Add anchor pallet pallet load bearing capacity, so that thesurrounding rockin the three direction stress state of rocksolid, and realize.In the blasting vibration of surrounding rock anchor shiftunder such circumstances, the late anchoring forceincreases significantly, when the surrounding rock has asignificant displacement, anchor does not lose its supportingforce, it has better properties than expansion shell bolt.主动加固围岩的新型锚杆它立体部分是一根纵向开缝的高强度钢管管缝式锚杆具有制造工艺简单，使用方便。
井下管缝式锚杆锚固步骤
井下管缝式锚杆锚固步骤
井下管缝式锚杆的锚固步骤如下：
1. 首先，确定需要进行锚固的地方，并将井下管缝式锚杆的长度准备好。
根据需要，可能需要切割锚杆到合适的长度。
2. 清理锚固位置的表面，确保其干净、平整，并且没有杂物。
可以使用刷子或者高压水枪清洁锚固位置。
3. 将适量的环氧树脂胶粘剂准备好，按照生产商的说明进行配制。
确保胶粘剂的质量符合要求。
4. 将准备好的胶粘剂均匀地涂抹在锚杆的外表面上，确保涂覆的面积足够大，并且胶粘剂覆盖均匀。
5. 将涂有胶粘剂的锚杆插入到锚固位置中。
确保锚杆能够完全插入，并且与锚固位置紧密接触。
6. 在插入锚杆的同时，使用旋转工具，根据需要进行旋转和推动，直到锚杆完全固定在锚固位置上。
在这个过程中，要注意保持锚杆的中心线与锚固位置的轴线对齐。
7. 确保锚杆固定后，清理多余的胶粘剂，并且检查锚杆的固定情况。
确保锚杆没有松动或者歪斜。
8. 根据需要，进行必要的测试和质量检查。
这可能包括拉拔试验等。
以上是井下管缝式锚杆锚固的一般步骤，具体操作应根据实际情况和相关标准进行。
在进行锚固作业时，务必遵循相关安全规范，并确保所有工作人员具备必要的专业知识和技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管缝锚杆规格
1、外径（毫米）：Φ30,Φ33,Φ40，Φ43（±0.5）； 2、长度（毫米）：1200、1500、1800、2000、2500 3、材质：Q235，16Mn，20 Mnsi。
管缝锚杆工作原理
将管缝式锚杆安装于比管径小一些的钻孔中，这时，将对围岩施加 三种力，一种是在管缝式锚杆全长范围内对孔壁的径向压力，一 种是摩擦力，用以阻止围岩下滑，还有一种是管缝式锚杆托盘托 板的承托力。这三种力使得围岩更加稳固。
管缝锚杆技术特点 l、原料采用高强合金带钢； 2、安装最简单； 3、无需锚固剂； 4、锚杆与岩体的摩擦力大； 5、具有很高的抗剪、抗拉强度； 6、配有高强托盘，托盘受力均匀； 7、巷、管缝锚杆表面应平整，无严重拉伤，锈蚀。焊缝应无裂纹，无气孔夹渣，不
允许烧穿管壁。托盘在杆体上应能自由移动。挡环接口与管缝开口相互错位
1、依据设计要求确定锚杆孔位，用钻机具打孔。
2、用压风吹尽孔内岩粉。
3、杆体装上锚盘，用冲击钻将锚杆打入孔中。
kate005
Thank you
You can add you content here,and you can delete this textbox just you like
管缝锚杆
山东亿煤
管缝锚杆概述
管缝式锚杆是一种全长锚固，主动加固围岩的新型锚杆，它立体部 分是一根纵向开缝的高强度钢管，当安装于比管径稍小的钻孔时 ，可立即在全长范围内对孔壁施18五5叁柒15柒陆5加径向压力和 阻止围岩下滑的摩擦力，加上锚杆托盘托板的承托力，从而使围 岩处于三向受力状态，并实现岩层伟大。在爆破振动围岩锚移等 情况下，后期锚固力有明显增大，当围岩发生显著位移时，锚杆 并不失去其支护抗力，它比涨壳式锚杆有更好的特性
170o—190o为宜。
2、挡环焊缝拉脱力≥80kN，杆体极限抗拉力≥110kN，初锚力≥25kN/m，托盘承
载力≥65kN.
管缝锚杆技术性能
1、初始锚固力：3~7吨；
2、管环拉脱荷载：8~10吨；
3、锚杆管抗拉断能力：12~13吨；
4、耐腐蚀性能比A3钢高20~30%，利于长期使用。
管缝锚杆使用方法
