应急照明供电设计中一个值得注意的问题
2021年-火灾应急照明设计中应注意的一些问题
火灾应急照明设计中应注意的一些问题第五工程所帖增慈火灾应急照明是火灾自动报警及联动控制系统中的一个重要组成部分，在高层民用建筑设计中都要碰到。
针对前一段设计校审过程中发现的一些问题，提出来供各位同行特别是新参加设计的同志参考。
一、火灾应急照明和一般正常照明要严格分开1．设计中经常出现的问题在正常照明配电箱中设有火灾应急照明（实际为备用照明）和疏散照明回路；在火灾应急照明配电箱中设有正常照明回路；应急照明中的备用照明和疏散照明标注不准确，如标注为“走道照明”、“公共照明”等。
以上这些均不符合规范对火灾应急照明的要求。
2．规范对火灾应急照明的有关规定“高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、漏电火灾报警系统、自动灭火系统、应急照明、疏散指示标志和电动的防火门、窗、卷帘、阀门等消防用电，应按现行的国家标准《供配电系统设计规范》GB50052的规定进行设计，一类高层建筑应按一级负荷要求供电，二类高层建筑应按二级负荷要求供电。
”——见《高规》第 43 页第 9.1.1 条。
“消防用电设备应采用专用的供电回路，当生产、生活用电被切断时，应仍能保证消防用电。
其配电设备应有明显标志。
” ——见《建规》第100 页第11.1.4 条。
“本条规定的供电回路，是指从低压总配电室或分配电室至消防设备或消防设备室（如消防水泵房、消防控制室、消防电梯机房等）最末级配电箱的配电线路。
”——见《建规》第 358 页第 11.1.4 条的条文解释。
“消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散指示灯” ——见《火灾自动报警系统设计规范》第 14 页第 6.3.1.8 条。
3．由上述几条规范的要求可知：火灾应急照明灯和疏散标志灯属消防用电设备；其供电应采用专用的供电回路；火灾确认后，消防控制室应能切断有关部位的非消防电源，并强制点亮应急照明灯和疏散标志灯。
关于应急照明问题
应急照明工程问题深入探究应急照明:是指在非正常状况下才使用的照明设施，包括：备用照明、疏散照明、安全照明。
对于不同类型的应急照明的供电时间、转换时间及照度要求，规范中都有明确规定。
下面介绍关于应急照明的供电方式及控制方式的一些问题。
１应急照明供电方式的确定应急照明供电方式的选择，应考虑应急照明的种类、转换时间、持续工作时间、各种电源的特点及实际工程的要求等多种因素，做到安全可靠、技术先进、经济合理。
（１）由电网独立电源供电。
要求由外部引来两路独立电源供电，确保一路故障时，另一路仍能继续工作。
这种电源具有转换时间易满足要求、持续工作时间长、供电容量不受限制的特点。
但是，在目前的城市供电条件下，要得到两路完全独立的高压电源的可能性比较小。
在大部分情况下，供电部门不能提供完全独立的两路高压电源，或者虽然能够提供但因为投资过大而被建设方否决；（２）由柴油发电机组供电。
其特点是供电容量和供电时间基本不受限制，但由于机组投入运行需要较长时间，经常处于后备状态的机组，停电时自启动时间规范要求小于３０ｓ，因此只能作为疏散照明和备用照明，而不能用于安全照明及某些对转换时间要求较高的场所的备用照明。
这种电源在高层建筑中常常为满足消防用电要求而设置，专门为应急照明设置是不经济的；（３）采用蓄电池电源。
当采用灯内自带蓄电池即自带电源型应急灯时，其优点是供电可靠性高、转换迅速、增减方便、线路故障无影响、电池损坏影响面小，缺点是投资大、持续照明时间受容量大小的限制、运行管理及维护要求高。
这种方式适用于应急照明灯数不多，装设较分散，规模不大的建筑物。
当采用集中或分区集中设置的蓄电池组供电方式时，其优点是供电可靠性高、转换迅速，它与灯内自带蓄电池方式相比投资较少、管理及维护较方便，缺点是需要专门的房间、电池故障影响面大，且线路要考虑防火问题。
这种方式适用于应急照明种类较多、灯具较集中、规模较大的建筑物。
在实际工程设计的过程中，由于对系统的要求和应用范围不相同，所以仅仅选择上述某一种电源形式有时是很难满足要求的，也很难做到安全可靠，经济合理。
应急照明系统设计中需要注意的几个问题
应急照明系统设计中需要注意的几个问题作者：左广萍来源：《房地产导刊》2015年第01期【摘要】论文首先从应急照明的介绍下笔着手，通过对应急照明系统设计中需要注意的问题进行了探讨，进而详细的阐述了应急照明系统设计的方法。
【关键词】应急照明系统，设计，问题一、前言应急照明系统设计是建筑工程中重要的一个组成部分，因为应急照明系统设计在建筑工程中的应用与工程的可持续发展都是是息息相关的，所以对于应急照明的功能一定不能忽视。
二、应急照明的介绍应急照明设施包括备用照明、疏散照明、安全照明。
对于不同类型的应急照明的供电时间及照度要求，规范中都有明确规定。
应急照明供电设计应根据工程项目自身的供配电条件，在满足使用要求的前提下，选择适当的供电方式。
应急照明的控制一般有两种形式：一是平时处于光源常闭状态，只在正常照明回路失电时才自动点亮；二是作为正常照明的一部分并与此同时使用，当正常照明因故失电时，无论应急照明的控制开关处于何种状态（开、闭），都应自动点亮。
三、应急照明系统设计中需要注意的问题1、备用照明是指在正常照明电源发生故障为保证正常活动继续进行而设的应急照明部分。
通常下列场所应设置备用照明：断电后不进行及时操作或处置可能造成爆炸，火灾及中毒等事故的场所；照明熄灭可能会造成重大政治影响和严重经济损失的场所；照明熄灭将妨碍消防救援工作进行的场所，比如消防控制室，应急发电机房，广播室及配电室等；照明熄灭将造成现金丢失、贵重物品被窃的场所，比如大中型商场贵重物品售货区、收款台及银行出纳台；重要的地下建筑，因照明熄灭无法正常工作和活动的场所，比如地铁车站，地下娱乐场所等。
2、疏散照明是指在正常电源发生故障时为使人员能过准确找到建筑物出口而设的应急照明部分，下列场所应设置疏散照明：人员众多，密集的公共建筑；大型旅馆，大型餐厅等建筑；高层公共建筑，超高层建筑；人员众多的地下建筑；重要的，人员众多的工业厂房。
3、安全照明是指正常照明发生故障为确保潜在危险中人员的安全而设的应急照明。
住宅应急照明设计和施工中常见问题
住宅应急照明设计和施工中常见问题摘要随着科技的进步，应急照明系统被广泛安装使用在各类建筑中。
作为建筑安全系统不可缺少的重要组成部分，应急照明系统性能的好坏直接影响着建筑使用人员的生命财产安全。
本文根据相关规范，就应急照明系统的设计施工中常见的若干问题进行探讨分析。
关键词应急照明；设计；施工；常见问题为了保证照明出现故障时还能进行正常的生活和工作，应急照明起到很大的作用。
应急照明就是当正常照明因故突然中断，在最短时间内恢复照明功能以确保人员安全的重要设施。
可见，应急照明在建筑工程中起着举足轻重的作用，在工程建设中，施工人员应该根据施工图纸上要求的进行施工，按照每个使用功能，将应急灯设置到位，保证应急照明设施的正常运行。
1 应急照明的供电电源应急照明中，电源是设计中的主要部分，是关系到应急照明效果的主要原因，在正常电源不能提供正常照明后，选用的应急电源提供的亮度必须满足最低要求，即正常照明电源亮度的60%以上。
转换到应急电源照明供电，应急照明电源大致可分为以下几种类型：1）来自电网、与正常馈电回路分开的电源。
这种电源的优点是在转换时间满足各种情况转换时间短、工作时间长、供电可靠等，广泛的使用在大中型工厂中的应急照明；2）柴油发电机组电源。
对于条件有限的地方，可以使用柴油发电机组电源，这种电机投入运行的时间较长，经常处于后备状态的机组，停电时自启动时间大约为15s，这种应急电源只能用作疏散照明和后备照明的应急照明电源，不能单独用于安全照明；3）蓄电池电源。
灯内自带蓄电池优点是供电方式可靠、转换迅速、增减方便、当线路出现故障时，对别的照明无影响、出现故障后影响面小；当应急照明数量不多、规模较小时，可以采用集中或分区集中设置的蓄电池电源，这种电源的优点是供电可靠性高、转换迅速，缺点是投资大、持续时间受容量大小的限制，运行管理及维护要求高，而且需要集中的房间设置电源，电池出现故障后影响面积大，当供电距离较长时，导线截面大，将增加铜耗量，容易出现线路火灾等问题；4）组合电源。

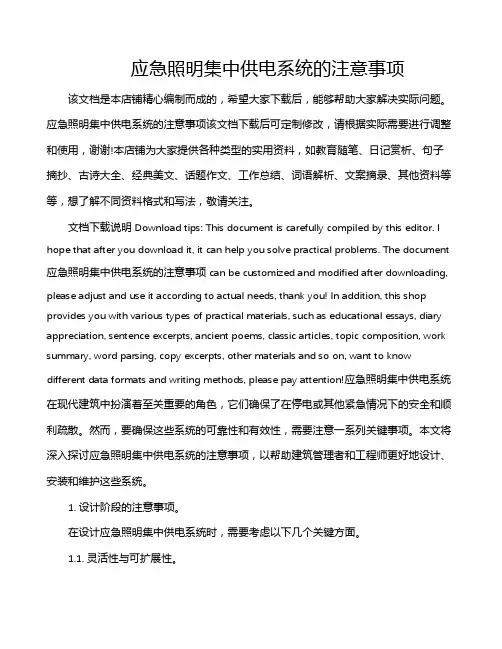

应急照明集中供电系统的注意事项
应急照明集中供电系统的注意事项该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
应急照明集中供电系统的注意事项该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。
文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 应急照明集中供电系统的注意事项can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!应急照明集中供电系统在现代建筑中扮演着至关重要的角色，它们确保了在停电或其他紧急情况下的安全和顺利疏散。
建筑消防应急照明系统设计存在的问题
浅谈建筑消防应急照明系统设计存在的问题摘要：介绍了目前消防应急照明系统设计、安装和使用过程中存在的一些问题，提出了解决这些问题的对策。
关键词：消防应急照明系统；照度；应急转换时间1 前言消防应急照明系统是指在发生火灾时，为人员疏散和消防作业提供的照明及疏散指示的装置，是建筑中不可缺少的重要消防设施。
合理地设计、安装及科学地使用消防应急照明灯具的材料及种类，对充分发挥消防应急照明系统的性能，保证消防应急照明和疏散指示标志在发生火灾时，有效地为人员疏散和消防作业服务，有着十分重要的意义。
2 应急照明的场所及照度要求关于应急照明照度规定，现行标准（规范）没有给予细致考虑，主要存在以下问题：2.1 消防应急照明产品标准要求转换亮度比在70%～100%。
因此，现行消防规范中要求消防作业场所照度保证正常照明照度的规定不合适。
2.2 未考虑到火灾情况下，烟雾蔓延、恐慌心理以及不同特定情况下疏散区域对疏散照度的要求。
根据cie的测试结果，人在0.2lx 照度以下时视线模糊，不能够识别出障碍物；在0.5lx情况下，可勉强识别障碍物。
照度越高，人的行动敏捷、迅速，就越充满信心。
一般认为，不低于111x情况下较为满意。
另外，由于照明突然消失，照度突降许多，人的眼睛需要一段时间才能适应及恢复行动的信心，所以cie还规定照度比为40：1。
在一般平面疏散区域亦即楼层平面中，由于人员不是特别密集，且无障碍物，疏散难度不高，因此采用标准照度值0.5lx是足够的（在不考虑烟雾扩散影响的情况下）。
但对于竖向疏散区域，情况有所不同。
在火灾情况下，竖向区域的人员疏散主要是靠防烟楼梯。
在火灾报警突起的情况下，人们由楼层平面通道直接汇集到防烟楼的前室，有时在短暂时间内，防烟楼梯前室的人员即可能达到十几甚至几十人。
由于楼梯台阶影响，疏散速度不可能很快。
容易导致拥挤、摔伤等，对于人员密集的大面积场所，如商场、影剧院等遇到火灾，情况可能更为严重。
民用建筑火灾应急照明设计中的几点问题
民用建筑火灾应急照明设计中的几点问题论文导读：火灾应急照明设置是现代建筑电气设计中紧密关乎人身生命安全财产的重要环节之一。
疏散照明的设置部位在《民用建筑电气设计规范》及《建筑设计防火规范》中均有较详细的说明。
以下为火灾应急照明设计过程中值得注意的几点：1）民规第13.9.8条规定消防用电设备配电系统的分支线路。
民用建筑，火灾，应急照明设计火灾应急照明设置是现代建筑电气设计中紧密关乎人身生命安全财产的重要环节之一，合理的应急照明设置对于人们在火灾等危险情况时快速转移至安全区域、保护重要财产及消防队员救援等起至关重要的作用。
一：火灾应急照明的设置1、备用照明《民用建筑电气设计规范》规定公共建筑的下列部位应设置备用照明：1）消防控制室、自备电室、配电室、消防水泵房、防烟及排烟机房、电话总机房以及在火灾时仍需要坚持工作的其他场所；2）通信机房、大中型电子计算机房、BAS中央控制站、安全防范控制中心等重要技术用房；3）建筑高度超过100m的高层民用建筑的避难层及屋顶直升机停机坪。
论文写作，火灾。
备用照明灯具易设置在墙面或顶棚上，因备用照明的作用在于火灾时为仍需正常工作的重要设备及救援人员工作等场所提供足够的照度，是仅设疏散照明所不能满足的，以上部位在设置备用照明时照度值不应低于其正常的照明照度。
除避难疏散区域的避难层及屋顶直升机停机坪供电时间不小于60分钟外，其它消防工作区域供电时间均不应低于180分钟。
这是因为在火灾时消防设备的要求供电工作时间均大于180分钟，备用照明必须要满足消防设备工作的需要。
因此在具体设计时要根据其工作环境及作用来划分，切不可一概而论。
2、疏散照明及疏散指示标志疏散照明的设置部位在《民用建筑电气设计规范》及《建筑设计防火规范》中均有较详细的说明。
以下为火灾应急照明设计过程中值得注意的几点：1）民规第13.9.8条规定消防用电设备配电系统的分支线路，不应跨越防火区，分支干线不易跨越防火分区。
应急照明供电设计中一些思考
应急照明供电设计中一些思考应急照明根据《建筑照明设计标准》GB50034-2004的分类，主要分为三类，(1)正常照明因故障熄灭后，需要确保正常工作或活动继续进行的场所，应设置备用照明；(2)正常照明因故障熄灭后，需确保处于潜在危险之中的人员安全的场所，应设置安全照明；(3)正常照明因故障熄灭后，需确保人员安全疏散的出口和通道，应设置疏散照明。
根据《民用建筑电气设计规范》JGJ16-2008第13.8章节中有关火灾应急照明的规定，火灾应急照明包括备用照明、疏散照明。
供消防作业人员及救援人员继续工作的场所，应设置备用照明。
供人员疏散，并为消防人员撤离火灾现场的场所，应设置疏散指示标志灯和疏散通道照明。
火灾应急照明属于消防负荷，大部分的建筑物的消防负荷均属于一、二级负荷。
根据《民用建筑电气设计规范》JGJ16-2008第13.9.12条规定，(1)当建筑物消防用电负荷为一级，且采用交流电源供电时，宜由主电源提供双电源，并以树干式或放射式供电。
应按防火分区设置末端双电源自动切换应急照明配电箱，提供该分区内的备用照明和疏散照明电源。
当采用集中蓄电池或灯具内附电池组时，宜由双电源中的应急电源提供专用回路采用树干式供电，并按防火分区设置应急照明箱。
(2)当消防用电负荷为二级并采用交流电源供电时，宜采用双回线路树干式供电，并按防火分区设置自动切换应急照明配电箱。
当采用集中蓄电池或灯具内附电池组时，可由单回路树干式供电，并按防火分区设置应急照明配电箱。
由上述规范规定可见，应急照明在民用建筑中主要是火灾应急照明，除在市电失电时点亮，作为安全照明外，还必须在火灾时强制点亮，供人员疏散和消防队员灭火救灾使用。
本次讨论的，主要是民用建筑中作为火灾应急照明使用的应急照明供电设计。
应急照明供电设计是由设计人员根据工程项目本身的供配电条件且符合规范要求，选择适当的供电方式进行设计。
由《民用建筑电气设计规范》JGJ16-2008可见，应急照明的设计可分为两大类，使用蓄电池作为第二电源的应急照明系统和使用第二路电源作为备用电源的应急照明系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在进行应急照明供电设计时，设计人员都遵循民用建筑电气设计规范JGJ/T16-9
2”中有关应急照明供电设计的条款（11.8、7.2、11.8.7.4 、11.8.9等），上述条款指出：应急照明应由两路电源供电，在重要场所或供电条件不具备两个电源或两回线路时，还应设置有蓄电池的应急照明灯或用蓄电池组供电：带蓄电池的应急照明灯可接自
本层（本区）配电盘的专用回路，或防灾专用配电盘。
但在实践过程中笔者发现，片面强调套用上述条款，不很妥当，甚至会造成不良后果。
本文针对采用蓄电池的应急照明的供电方式谈一看法，供广大设计人员及有关规范制定者探讨。
简述：
所谓应急照明，是指在非正常状态下才使用的照明设施，包括：备用照、疏散照明、安全照明。
对于不同类型的应急照明的供电时间及照度要求，规范中都有明确规定。
应急照明供电设计是由设计人员根据工程项目本身的供配电条件且符合规范要
求，选择适当的供电方式进行设计。
应急照明的控制一般有两种形式：其一是平时处于光源常闭状态，只在正常照明回故失电时，才自动点亮；其二是作为正常照明的一部分并与此同时使用，当正常照明因故失电时，无论应急照明的控制开关处于何种状态
（开、
闭），都应自动点亮。
举例说明
某设计人员在进行一个重要商场的应急照明设计时，完全遵循民用建筑电气何
种状态（开、闭），都应自动点亮。
举例说明
某设计人员在进行一个重要商场的应急照明设计时，完全遵循民用建筑电气设
计规范JGJ/T16- 92”中有关条款，选用带蓄电池的应急照明灯作为应急照明主器件，并采取分别来自变电所两台变压器电源干线的两路电源，经就地双电源自动切换控制箱，对应急照明灯进行供电。
如下图所示：
应急照明灯的控制方式为：平时光源常闭、灯具处于浮充电状态：当正常照明
因故失电时，自动点亮。
以上设计似乎看不出有何不妥，经审核予以通过。
但该工程建成后投入运行时，
发生了问题。
一天晚上，该商场正常照明电源回路出于某种原因，突然失电，而应急照明灯此时并未自动点亮，顿时一片漆黑，大作混乱。
原因所在
由于选用的带蓄电池应急照明灯本身的功能构造即是在加载外电的情况下，处于浮充电状态，失去外电，灯具内蓄电池放电自动点亮。
由于应急照明电源是通过双电源自动切换控制箱提供的，当正常电源失电时，备用电源将自动切换投入，因此实际加载于应急照明灯的外电依然存在，只是换了另一路电源而已，应急照明灯当然无法自动点亮了。
评析：
采用双电源自动切换控制箱对应急照明进行供电，而当今带蓄电池的应急照明灯产品都只有一路电源输入，是无法识别电源的变化情况，只要有外电加载，总处于浮
充电状态，只有失去外电，才会靠灯具内蓄电池放电自动点亮。
采用双电源自动切换控制箱对应急照明进行供电，目的是想提高其供电可靠性，但结果是适得其反。
另假设上述设计采用的是不通过双电源自动切换控制箱供电，而是直接由正常照明电源供电，或者还是通过双电源自动切换控制箱供电而不选用带蓄电池的应急照明灯，并将控制形式改为：应急照明作为正常照明的一部分并与此同时使用，那可能就不会发生上述事故了。
结论：
应急照明灯自带蓄电池，好比已经将微型发电机设于灯具内部了，在外电失去
的情况下自动放电工作，而外部供电线路只起维持蓄电池内部能量的作用，而在非常状况时几乎不起作用。
因此在日常运行中，定期检查应急照明灯的工作状况是必要的（一般带蓄电池的应急照明灯产品都有状况指示灯功能），但强调其供电电源一定要来自双电源自动切换控制箱，则是没有必要的。
在进行应急照明供电设计时，可采取应急照明作为正常照明的一部分并与此同时使用”的这一形式，并设有单独的控制开关及配电线路，也没有必要将全部应急照明灯都选用带蓄电池的照明灯具比较妥当。
在较小的场所中，如选用带蓄电池的应急照明灯，其供电线路干脆直接接于同场所的正常照明回路中。
当然这是违反现行规范要求的，
但笔者认为由于当今应急照明灯产品等原因，此举是妥当的。
建议：
建议各相关厂商加紧研制一种既能符合现行规范要求，又满足设计要求的新型
应急照明灯具产品及相关的双电源自动切换控制箱产品。
上文仅是对某一问题谈一种看法，目的是把问题提出，供大家探讨，正由于这
样，难免有不妥之处，甚有谬误之言，还请广大同行批评指正。
