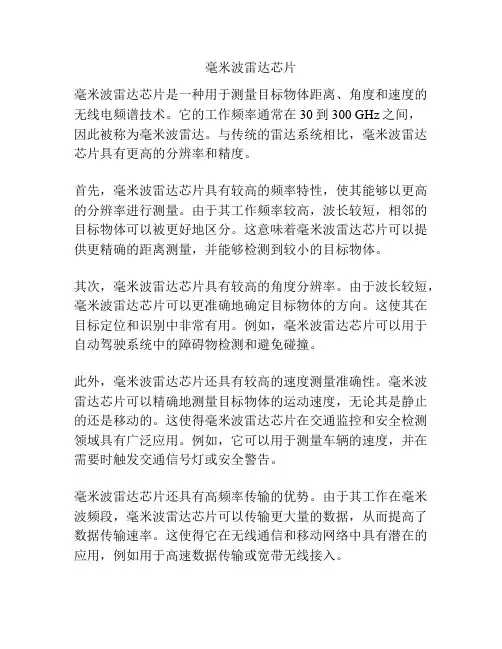

毫米波雷达芯片

毫米波雷达芯片

毫米波雷达芯片毫米波雷达芯片是一种用于测量目标物体距离、角度和速度的无线电频谱技术。

它的工作频率通常在30到300 GHz之间,因此被称为毫米波雷达。

与传统的雷达系统相比,毫米波雷达芯片具有更高的分辨率和精度。

首先,毫米波雷达芯片具有较高的频率特性,使其能够以更高的分辨率进行测量。

由于其工作频率较高,波长较短,相邻的目标物体可以被更好地区分。

这意味着毫米波雷达芯片可以提供更精确的距离测量,并能够检测到较小的目标物体。

其次,毫米波雷达芯片具有较高的角度分辨率。

由于波长较短,毫米波雷达芯片可以更准确地确定目标物体的方向。

这使其在目标定位和识别中非常有用。

例如,毫米波雷达芯片可以用于自动驾驶系统中的障碍物检测和避免碰撞。

此外,毫米波雷达芯片还具有较高的速度测量准确性。

毫米波雷达芯片可以精确地测量目标物体的运动速度,无论其是静止的还是移动的。

这使得毫米波雷达芯片在交通监控和安全检测领域具有广泛应用。

例如,它可以用于测量车辆的速度,并在需要时触发交通信号灯或安全警告。

毫米波雷达芯片还具有高频率传输的优势。

由于其工作在毫米波频段,毫米波雷达芯片可以传输更大量的数据,从而提高了数据传输速率。

这使得它在无线通信和移动网络中具有潜在的应用,例如用于高速数据传输或宽带无线接入。

然而,毫米波雷达芯片也面临一些挑战。

首先,毫米波波段的信号容易受到天气条件的影响,例如雨、雾和大气湿度。

这可能导致信号衰减和误差,进而影响雷达系统的性能。

其次,毫米波雷达芯片的成本相对较高,这可能限制了其在某些应用领域的普及和应用。

总而言之,毫米波雷达芯片是一种具有高分辨率、角度分辨率和速度测量准确性的无线电频谱技术。

它在许多领域具有广泛的应用潜力,如无线通信、自动驾驶和交通监控。

随着技术的进一步发展,毫米波雷达芯片有望实现更广泛的应用和更好的性能。

奥谱毫芯 毫米波芯片

奥谱毫芯 毫米波芯片

奥谱毫芯毫米波芯片
奥谱毫芯是一家专注于毫米波雷达芯片研发的科技企业,拥有业界领先的毫米波雷达技术。

该公司开发的毫米波芯片采用高度集成的单片微波集成电路(MMIC)工艺,能够实现高性能、小型化、低成本的芯片方案,适用于汽车智能辅助驾驶、智能交通、智能安防等领域。

奥谱毫芯的毫米波芯片具有高精度测距、测速和测角的功能,能够实现全天候、全天时的感知能力,有效克服了恶劣天气和光照条件下的干扰。

同时,该芯片还具有低功耗、低成本、高可靠性和高集成度等优点,能够满足大规模生产和应用的成本和性能要求。

目前,奥谱毫芯已经推出了多款毫米波芯片产品,包括40GHz和77GHz频段的芯片,以及单通道和多通道的芯片方案。

这些产品已经得到了国内外众多汽车电子企业和智能交通企业的认可和应用。

总之,奥谱毫芯的毫米波芯片在汽车智能辅助驾驶、智能交通、智能安防等领域具有广泛的应用前景和商业价值。

该公司的技术实力和产品优势也得到了业界的认可和好评。

毫米波雷达级联芯片重叠相位

毫米波雷达级联芯片重叠相位

毫米波雷达级联芯片重叠相位毫米波雷达是一种利用毫米波频段进行探测和测距的技术。

在毫米波雷达系统中,为了提高测距的分辨率和精度,常常会采用级联芯片重叠相位技术。

这种技术能够有效地减小雷达测距误差,提高雷达的性能。

我们来了解什么是毫米波雷达级联芯片。

毫米波雷达级联芯片是指将多个芯片级联使用的一种技术。

在毫米波雷达系统中,为了实现高分辨率和高精度的目标检测和测距,需要利用多个芯片级联工作。

级联芯片可以提高雷达系统的性能,使得雷达能够更准确地探测到目标并测量其距离。

而重叠相位技术是一种常用的测距技术,通过测量接收信号的相位差来计算目标与雷达之间的距离。

在毫米波雷达系统中,为了提高测距的准确性,常采用重叠相位技术。

该技术通过将多个级联芯片的接收信号进行叠加,可以减小测距误差,提高测距的精度。

具体来说,级联芯片重叠相位技术的实现包括两个步骤:相位校准和相位叠加。

首先,在级联芯片中,需要进行相位校准,即校准每个芯片的相位延迟,使得各个芯片的相位延迟一致。

这样可以确保多个芯片接收到的信号具有一致的相位信息。

然后,在接收到的信号上进行相位叠加,将多个芯片接收到的信号进行叠加,得到一个叠加后的信号。

通过对叠加后的信号进行相位计算,可以得到目标与雷达之间的准确距离。

级联芯片重叠相位技术的优点在于能够提高雷达系统的测距分辨率和测距精度。

通过将多个芯片级联使用,可以有效地减小雷达测距误差,提高雷达的性能。

此外,级联芯片重叠相位技术还可以提高雷达系统的抗干扰能力和工作稳定性。

然而,级联芯片重叠相位技术也存在一些挑战和限制。

首先,相位校准是技术实现中的一个关键环节,需要精确地校准每个芯片的相位延迟,这对于芯片设计和制造来说是一个挑战。

其次,相位叠加需要对接收到的信号进行精确的处理和计算,这对算法和计算能力要求较高。

此外,级联芯片重叠相位技术还会增加系统的复杂度和成本。

总结起来,毫米波雷达级联芯片重叠相位技术是一种提高雷达系统性能的重要技术。

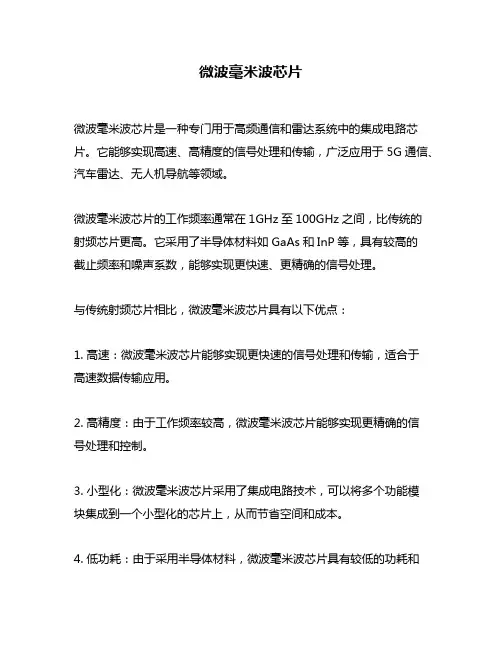

微波毫米波芯片

微波毫米波芯片

微波毫米波芯片
微波毫米波芯片是一种专门用于高频通信和雷达系统中的集成电路芯片。

它能够实现高速、高精度的信号处理和传输,广泛应用于5G通信、汽车雷达、无人机导航等领域。

微波毫米波芯片的工作频率通常在1GHz至100GHz之间,比传统的
射频芯片更高。

它采用了半导体材料如GaAs和InP等,具有较高的
截止频率和噪声系数,能够实现更快速、更精确的信号处理。

与传统射频芯片相比,微波毫米波芯片具有以下优点:
1. 高速:微波毫米波芯片能够实现更快速的信号处理和传输,适合于
高速数据传输应用。

2. 高精度:由于工作频率较高,微波毫米波芯片能够实现更精确的信
号处理和控制。

3. 小型化:微波毫米波芯片采用了集成电路技术,可以将多个功能模
块集成到一个小型化的芯片上,从而节省空间和成本。

4. 低功耗:由于采用半导体材料,微波毫米波芯片具有较低的功耗和
热损耗,能够实现更高效的能源利用。

目前,微波毫米波芯片已经广泛应用于5G通信、汽车雷达、无人机导航等领域。

随着技术的不断进步,微波毫米波芯片将会越来越小型化、高速化和智能化,为人们的生活带来更多便利和创新。

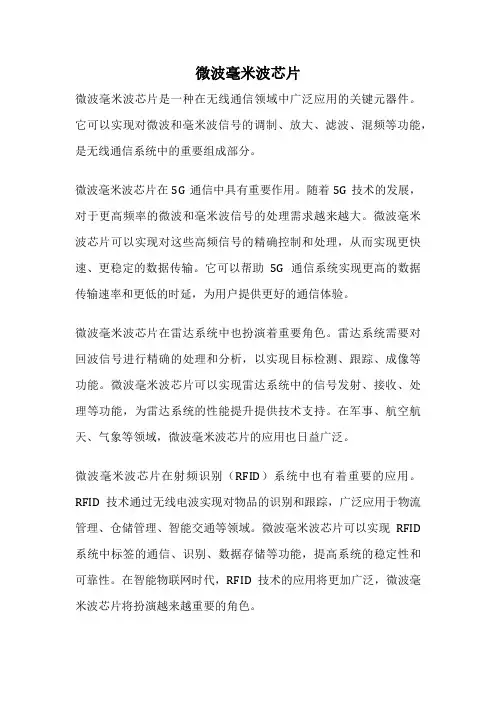

微波毫米波芯片

微波毫米波芯片

微波毫米波芯片微波毫米波芯片是一种在无线通信领域中广泛应用的关键元器件。

它可以实现对微波和毫米波信号的调制、放大、滤波、混频等功能,是无线通信系统中的重要组成部分。

微波毫米波芯片在5G通信中具有重要作用。

随着5G技术的发展,对于更高频率的微波和毫米波信号的处理需求越来越大。

微波毫米波芯片可以实现对这些高频信号的精确控制和处理,从而实现更快速、更稳定的数据传输。

它可以帮助5G通信系统实现更高的数据传输速率和更低的时延,为用户提供更好的通信体验。

微波毫米波芯片在雷达系统中也扮演着重要角色。

雷达系统需要对回波信号进行精确的处理和分析,以实现目标检测、跟踪、成像等功能。

微波毫米波芯片可以实现雷达系统中的信号发射、接收、处理等功能,为雷达系统的性能提升提供技术支持。

在军事、航空航天、气象等领域,微波毫米波芯片的应用也日益广泛。

微波毫米波芯片在射频识别(RFID)系统中也有着重要的应用。

RFID技术通过无线电波实现对物品的识别和跟踪,广泛应用于物流管理、仓储管理、智能交通等领域。

微波毫米波芯片可以实现RFID 系统中标签的通信、识别、数据存储等功能,提高系统的稳定性和可靠性。

在智能物联网时代,RFID技术的应用将更加广泛,微波毫米波芯片将扮演越来越重要的角色。

微波毫米波芯片作为无线通信领域的关键技术之一,具有着广泛的应用前景和重要的意义。

随着通信技术的不断发展和应用场景的不断拓展,微波毫米波芯片将发挥越来越重要的作用,为无线通信系统的性能提升和功能拓展提供技术支持。

相信随着技术的不断进步和创新,微波毫米波芯片将在未来发展中展现出更加广阔的应用前景,为人类社会的发展进步贡献力量。

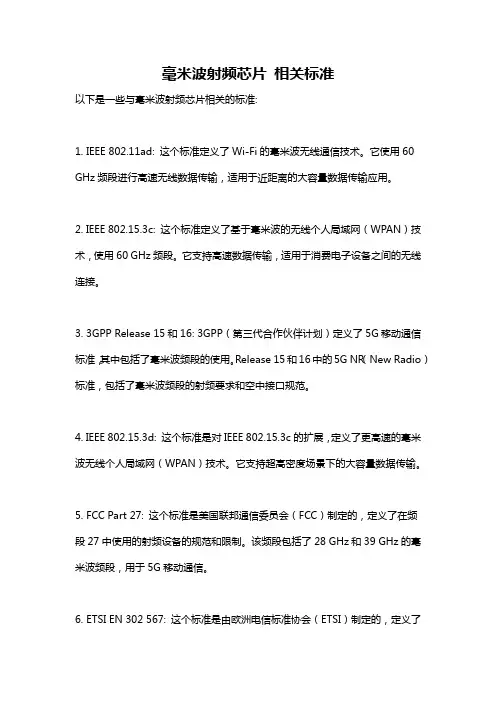

毫米波射频芯片 相关标准

毫米波射频芯片 相关标准

毫米波射频芯片相关标准以下是一些与毫米波射频芯片相关的标准:1. IEEE 802.11ad: 这个标准定义了Wi-Fi的毫米波无线通信技术。

它使用60 GHz频段进行高速无线数据传输,适用于近距离的大容量数据传输应用。

2. IEEE 802.15.3c: 这个标准定义了基于毫米波的无线个人局域网(WPAN)技术,使用60 GHz频段。

它支持高速数据传输,适用于消费电子设备之间的无线连接。

3. 3GPP Release 15和16: 3GPP(第三代合作伙伴计划)定义了5G移动通信标准,其中包括了毫米波频段的使用。

Release 15和16中的5G NR(New Radio)标准,包括了毫米波频段的射频要求和空中接口规范。

4. IEEE 802.15.3d: 这个标准是对IEEE 802.15.3c的扩展,定义了更高速的毫米波无线个人局域网(WPAN)技术。

它支持超高密度场景下的大容量数据传输。

5. FCC Part 27: 这个标准是美国联邦通信委员会(FCC)制定的,定义了在频段27中使用的射频设备的规范和限制。

该频段包括了28 GHz和39 GHz的毫米波频段,用于5G移动通信。

6. ETSI EN 302 567: 这个标准是由欧洲电信标准协会(ETSI)制定的,定义了使用24.25 GHz至27.5 GHz频段的毫米波射频设备的规范。

该频段主要用于移动通信应用。

以上是一些与毫米波射频芯片相关的标准示例,这些标准提供了对该技术的规范和指导,以确保设备的互操作性和性能。

请注意,这只是一小部分与毫米波射频芯片相关的标准,实际上还有其他一些国家、地区和组织制定的标准。

毫米波技术及芯片详解

毫米波技术及芯片详解

毫米波技术及芯片详解[导读]毫米波技术方面,结合目前一些热门的毫米波频段的系统应用,如毫米波通信、毫米波成像以及毫米波雷达等,对毫米波芯片发展做了重点介绍。

由于毫米波器件的成本较高,之前主要应用于军事。

然而随着高速宽带无线通信、汽车辅助驾驶、安检、医学检测等应用领域的快速发展,近年来毫米波在民用领域也得到了广泛的研究和应用。

目前,6 GHz 以下的黄金通信频段,已经很难得到较宽的连续频谱,严重制约了通信产业的发展。

相比之下,毫米波频段却仍有大量潜在的未被充分利用的频谱资源。

因此,毫米波成为第5 代移动通信的研究热点。

2015 年在WRC2015 大会上确定了第5 代移动通信研究备选频段:24.25-27.5 GHz、37-40.5GHz、42.5-43.5 GHz、45.5-47 GHz、47.2-50.2 GHz、50.4-52.6 GHz、66-76 GHz 和81-86 GHz,其中31.8-33.4 GHz、40.5-42.5 GHz 和47-47.2 GHz 在满足特定使用条件下允许作为增选频段。

各种毫米波的器件、芯片以及应用都在如火如荼的开发着。

相对于微波频段,毫米波有其自身的特点。

首先,毫米波具有更短的工作波长,可以有效减小器件及系统的尺寸; 其次,毫米波有着丰富的频谱资源,可以胜任未来超高速通信的需求。

此外,由于波长短,毫米波用在雷达、成像等方面有着更高的分辨率。

到目前为止,人们对毫米波已开展了大量的研究,各种毫米波系统已得到广泛的应用。

随着第5 代移动通信、汽车自动驾驶、安检等民用技术的快速发展,毫米波将被广泛应用于人们日常生活的方方面面。

毫米波技术方面,结合目前一些热门的毫米波频段的系统应用,如毫米波通信、毫米波成像以及毫米波雷达等,对毫米波芯片发展做了重点介绍。

1、毫米波芯片传统的毫米波单片集成电路主要采用化合物半导体工艺,如砷化镓(GaAs)、磷化铟(InP) 等,其在毫米波频段具有良好的性能,是该频段的主流集成电路工艺。

两大24GHz汽车毫米波雷达芯片方案

两大24GHz汽车毫米波雷达芯片方案

两大24GHz汽车毫米波雷达芯片方案毫米波雷达指工作在毫米波波段的雷达。

采用雷达向周围发射无线电,通过测定和分析反射波以计算障碍物的距离、方向和大小。

典型应用有汽车防撞雷达、直升机防控雷达和精密跟踪雷达等,目前最新的汽车毫米波雷达可以识别出车和行人。

汽车毫米波雷达芯片方案以下介绍一种基于UMS 公司推出的24GHz 集成收发芯片的汽车毫米波雷达方案。

24GHz 汽车毫米波雷达方案主要由24GHz 射频收发芯片、控制单元和CAN 总线接口组成,其中24GHz 射频收发芯片实现毫米波信号的生成、发射和接收,控制单元利用算法实现测距和测速的功能,CAN 总线接口负责和汽车其他部件通信,以下是24GHz 汽车毫米波雷达的基本框图:图1:24GHz 汽车毫米波雷达的基本框图基于该解决方案,可以实现盲点检测(BSD)、车道改变辅助(LCA)/偏离预警(LDW)、自适应巡航控制(ACC)等汽车防撞雷达的应用。

此外,也可以实现智能交通类测速测距、安防、工业控制等领域的测距、测速雷达的应用。

该解决方案的核心器件是UMS 公司推出的业内唯一采用砷化镓工艺的24GHz 集成收发芯片CHC2442,以下是该器件的主要性能:发射功率13.5dBm发射增益控制范围12dB接收增益37dB接收增益控制范围24dB噪声系数11dB(中频大于100KHz,射频增益最大)输入1dB 压缩点-16dBmVCO 相噪-90dBc/Hz@100KHz温度范围-40℃到125℃工作电压3.3V封装QFN4*5,满足RoHS 标准UMS 推出的24GHz 雷达收发芯片以汽车级的工作温度范围、更大的发射功率,优良的VCO 输出相噪等优势成为24GHz 汽车毫米波雷达方案的最佳选择。

24G 微波频率VCO 方案针对24GHz 汽车毫米波雷达系统,UMS 推出了适用于分立系统的压控振荡器(VCO)产品CHV2421-QDG。

该器件是一款GaAs InGaP 异质结双极性晶体管(HBT)MMIC VCO,CHV2421-QDG 内部集成了谐振器、负电阻器件、变容二极管和预分频器。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

讲解毫米波技术芯片
毫米波通信、毫米波雷达等与毫米波相关的概念正快速出现在我们的日常生活中,但对于毫米波技术,并非所有人均有所了解。

为极大化普及毫米波相关概念,本文中将对毫米波技术以及毫米波芯片加以讲解,以增进大家对毫米波的认知深度,以下为正文部分。

由于毫米波器件的成本较高,之前主要应用于军事。

然而随着高速宽带无线通信、汽车辅助驾驶、安检、医学检测等应用领域的快速发展,近年来毫米波在民用领域也得到了广泛的研究和应用。

目前,6 GHz 以下的黄金通信频段,已经很难得到较宽的连续频谱,严重制约了通信产业的发展。

相比之下,毫米波频段却仍有大量潜在的未被充分利用的频谱资源。

因此,毫米波成为第5 代移动通信的研究热点。

2015 年在WRC2015大会上确定了第5 代移动通信研究备选频段:24.25-27.5 GHz、37-40.5GHz、42.5-43.5 GHz、45.5-47 GHz、47.2-50.2 GHz、50.4-52.6 GHz、66-76 GHz 和81-86 GHz,其中31.8-33.4 GHz、40.5-42.5 GHz 和47-47.2 GHz 在满足特定使用条件下允许作为增选频段。

各种毫米波的器件、芯片以及应用都在如火如荼的开发着。

相对于微波频段,毫米波有其自身的特点。

首先,毫米波具有更短的工作波长,可以有效减小器件及系统的尺寸; 其次,
毫米波有着丰富的频谱资源,可以胜任未来超高速通信的需求。

此外,由于波长短,毫米波用在雷达、成像等方面有着更高的分辨率。

到目前为止,人们对毫米波已开展了大量的研究,各种毫米波系统已得到广泛的应用。

随着第5 代移动通信、汽车自动驾驶、安检等民用技术的快速发展,毫米波将被广泛应用于人们日常生活的方方面面。

毫米波技术方面,结合目前一些热门的毫米波频段的系统应用,如毫米波通信、毫米波成像以及毫米波雷达等,对毫米波芯片发展做了重点介绍。

1、毫米波芯片
传统的毫米波单片集成电路主要采用化合物半导体工艺,如砷化镓(GaAs)、磷化铟(InP)等,其在毫米波频段具有良好的性能,是该频段的主流集成电路工艺。

另一方面,近十几年来硅基(CMOS、SiGe等) 毫米波亚毫米波集成电路也取得了巨大进展。

此外,基于氮化镓(GaN) 工艺的大功率高频器件也迅速拓展至毫米波频段。

下面将分别进行介绍。

1.1 GaAs 和InP 毫米波芯片
近十几年来,GaAs和InP工艺和器件得到了长足的进步。

基于该类工艺的毫米波器件类型主要有高电子迁移率晶体管(HEMT)、改性高电子迁移率晶体管(mHEMT)和异质结双极性晶体管(HBT)等。

目前GaAs 、mHEMT、InP、HEMT 和InP HBT的截止频率(ft)均超过500 GHz,最大振荡频率(fmax)均超过1THz. 2015年美国Northrop Grumman公司报道了工作于0.85 THz的InP HEMT放大器,2013年美国Teledyne公司与加州理工大学喷气推进实验室报道了工作至0.67 THz的InP HBT放大器,2012年和2014年德国弗朗霍夫应用固体物理研究所报道了工作频率超过0.6 THz 的mHEMT放大器。

1.2 GaN 毫米波芯片
GaN作为第3 代宽禁带化合物半导体,具有大的禁带宽度、高的电子迁移率和击穿场强等优点,器件功率密度是GaAs功率密度的5 倍以上,可显著地提升输出功率,减小体积和成本。

随着20 世纪90 年代GaN 材料制备技术的逐渐成熟,GaN器件和电路已成为化合物半导体电路研制领域的热点方向,美国、日本、欧洲等国家将GaN 作为微波毫米波器件和电路的发展重点。

近十年来,GaN的低成本衬底材料碳化硅(SiC)也逐渐成熟,其晶格结构与GaN 相匹配,导热性好,大大加快GaN器件和电路的发展。

近年来GaN
功率器件在毫米波领域飞速发展,日本Eudyna公司报道了0.15 m 栅长的器件,在30 GHz 功率输出密度达13.7
W/mm. 美国HRL 报道了多款E波段、W 波段与G 波段的GaN 基器件,W 波段功率密度超过2 W/mm,在180 GHz 上功率密度达到296 mW/mm.国内在微波频段的GaN功率器件已基本成熟,到W 波段的GaN功率器件也取得进展。

南京电子器件研究所研制的Ka波段GaN功率MMIC 在3436 GHz 频带内脉冲输出功率达到15W,附加效率30%,功率增益大于20 dB。

1.3 硅基毫米波芯片
硅基工艺传统上以数字电路应用为主。

随着深亚微米和纳米工艺的不断发展,硅基工艺特征尺寸不断减小,栅长的缩短弥补了电子迁移率的不足,从而使得晶体管的截止频率和最大振荡频率不断提高,这使得硅工艺在毫米波甚至太赫兹频段的应用成为可能。

国际半导体蓝图协会(InternaTIonal Technology Roadmap for Semiconductors)预测到2030 年CMOS工艺的特征尺寸将减小到5 nm,而截止频率ft将超过700 GHz. 德国IHP 研究所的SiGe工艺晶体管的截止频率ft和最大振荡频率fmax都已经分别达到了300 GHz 和500 GHz,相应的硅基工艺电路工作频率可扩展到200 GHz以上。

由于硅工艺在成本和集成度方面的巨大优势,硅基毫米波亚毫米波集成电路的研究已成为当前的研究热点之一。

美国佛罗里达大学设计了410 GHz CMOS 振荡器,加拿大多伦多大学研制了基于SiGe HBT工艺的170 GHz 放大器、160 GHz 混频器和基于CMOS 工艺的140 GHz 变频器,美国加州大学圣芭芭拉分校等基于CMOS 工艺研制了150 GHz 放大器等,美国康奈尔大学基于CMOS 工艺研制了480 GHz 倍频器。

在系统集成方面,加拿大多伦多大学设计了140 GHz CMOS接收机芯片和165 GHz SiGe 的片上收发系统,美国加州大学柏克莱分校首次将60 GHz 频段硅基模拟收发电路与数字基带处理电路集成在一块CMOS 芯片上,新加坡微电子研究院也实现了包括在片天线的60 GHz CMOS 收发信机芯片,美国加州大学洛杉矶分校报道了0.54 THz 的频率综合器,德国乌帕塔尔综合大学研制了820 GHz 硅基SiGe 有源成像系统,加州大学伯克利分校采用SiGe工艺成功研制了380 GHz 的雷达系统。

日本NICT等基于CMOS 工艺实现了300 GHz的收发芯片并实现了超过10 Gbps 的传输速率,但由于没有功率放大和低噪声电路,其传输距离非常短。

通过采用硅基技术,包含数字电路在内的所有电路均可集成在单一芯片上,因此有望大幅度降低毫米波通信系统的成本。

在毫米波亚毫米波硅基集成电路方面我国大陆起步稍晚,但在国家973 计划、863 计划和自然科学基金等的支持下,已快速开展研究并取得进展。

东南大学毫米波国家重点实验室基于90 nm CMOS 工艺成功设计了Q、V 和W 频段放大器、混频器、VCO 等器件和W 波段接收机、Q波段多通道收发信机等,以及到200 GHz 的CMOS 倍频器和到520 GHz 的SiGe 振荡器等。

2、毫米波电真空器件
毫米波集成电路具有体积小、成本低等很多优点,但功率受限。

为了获得更高的输出功率,可以采用电真空器件,如加拿大CPI 公司研制的速调管(Klystron)在W波段上获得了超过2000 W 的脉冲输出功率,北京真空电子研究所研制的行波管(TWT)放大器在W 波段的脉冲输出功率超过了100 W,电子科技大学在W 波段上也成功设计了TWT 功率放大器,中国科学院合肥物质科学研究院研制的迴旋管(Gyrotron)在140 GHz 上获得了0.9 MW 的脉冲输出功率,与国外水平相当。
