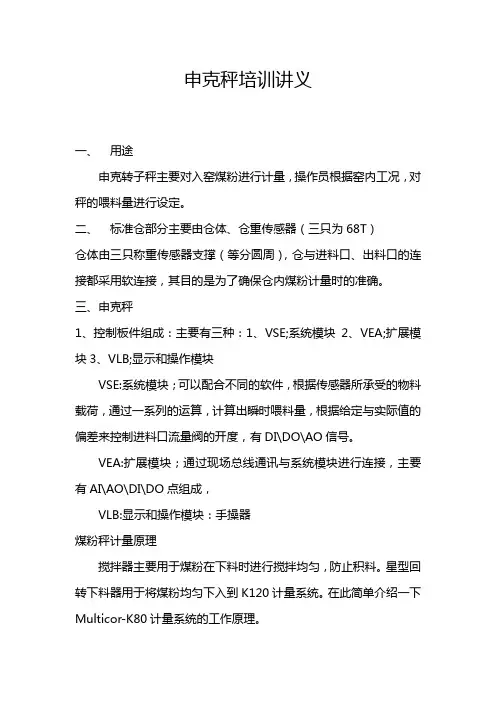

申克秤培训讲义
一、用途
申克转子秤主要对入窑煤粉进行计量，操作员根据窑内工况，对秤的喂料量进行设定。
二、标准仓部分主要由仓体、仓重传感器（三只为68T）
仓体由三只称重传感器支撑（等分圆周），仓与进料口、出料口的连接都采用软连接，其目的是为了确保仓内煤粉计量时的准确。
三、申克秤
1、控制板件组成：主要有三种：1、VSE;系统模块
2、VEA;扩展模块
3、VLB;显示和操作模块
VSE:系统模块；可以配合不同的软件，根据传感器所承受的物料载荷，通过一系列的运算，计算出瞬时喂料量，根据给定与实际值的偏差来控制进料口流量阀的开度，有DI\DO\AO信号。
VEA:扩展模块；通过现场总线通讯与系统模块进行连接，主要有AI\AO\DI\DO点组成，
VLB:显示和操作模块：手操器
煤粉秤计量原理
搅拌器主要用于煤粉在下料时进行搅拌均匀，防止积料。
星型回转下料器用于将煤粉均匀下入到K120计量系统。
在此简单介绍一下Multicor-K80计量系统的工作原理。
煤粉秤利用Coriolis（科里奥利）力以及测量轮的转速来进行
煤粉的计量。
计量单元的测量轮以恒定的转速运转，测量轮上具有沿导向锥体分布的小仓。
测量轮在旋转过程中，煤粉沿测量轮中心的锥体分配器流向各个小仓，然后顺着K120锥形计量仓仓壁滑落到弯形下料管内。
测量轮的旋转力矩通过弹性拉杆传递到K80的称重传感器。
称重传感器的输出电压正比于该旋转力矩，并通过模数转换将模拟量转换为数字量输出。
测量轮的转速通过测速传感器测得。
并通过频数转换器转换为数字量。
最终旋转力矩和转速传入Disocont的VSE 计量板卡中进行运算，从而得到煤粉的瞬时流量。
煤粉秤去皮的步骤：
首先压缩空气没有压力正常 4.0Bar，开启对应的罗茨风机三分钟候，进行如下操作。
首先按meun对应的F2键。
按↑或者↓，选择到“Start Wheel （启动测量轮）”的选项。
按」红色的回车键，启动测量轮，等待速度和符合稳定后，大约1分钟。
再按F2键。
用↑或者↓，选择到“Calib,Function（调用标定功能键）”的选项。
按」红色的回车键进入，输入密码“7353”
用↑或者↓，选择到“TW”去皮程序。
以上操作步骤进行两次。
煤粉秤故障代码的步骤：
按F2键，
按↑或者↓，选择到“Display events”。
按」红色的回车键进入。
按↑或者↓，查看故障代码，然后对应故障代码查询故障原因。
煤粉秤仓砝码标定步骤：
按F2键，
按↑或者↓，选择到“Calib,Function”。
按」红色的回车键进入，输入密码“7353”
用↑或者↓，选择到“TB”去皮程序。
去2次皮，看零点是否稳定。
稳定后。
输入砝码重量，按F2键，
按↑或者↓，选择到“programming”。
按」红色的回车键进入，输入密码“7353”
按↑或者↓，选择到P23模块，按」红色的回车键进入，按↑或者↓，选着到P23.26，查看砝码重量是不是所要填写的重量，如果不是，按F1键（EDIT）编辑，再按数字建输入砝码重量，然后按」红色的回车键确认。
然后多按几次F3（ESC）键返回到最开始的画面。
按F2键，
按↑或者↓，选择到“Calib,Function”。
按」红色的回车键进入，输入密码“7353”（密码两分钟之内可以不输入）
用↑或者↓，选择到“CB”砝码标定程序。
叫人员往仓上面放砝码。
放完后，按」红色的回车键继续运行标定程序，得出一个系数，再按」红色的回车键，系数将自动写入到P23.24里面。
按F2键
按↑或者↓，选择到“Calib,Function”。
按」红色的回车键进入，输入密码“7353”（密码两分钟之内可以不输入）
用↑或者↓，选择到“CB”砝码标定程序。
叫人员将仓上面的砝码放下来。
放完后，按」红色的回车键继续运行标定程序，得出一个系数，再按」红色的回车键，系数将自动修正P23.24里面的系数。
7、事件信息
事件级别
编
码
显示 / 作用
报警 A 事件文字高亮，并带有下画线。
所有的测量和控制操作都被中断。
DISOCONT仪表处于安全状
态。
警告1 W
1
事件文字带有下画线。
该下画线一直保持到被应答为止。
而显示文字需等到该故障被排除后，才能消除。
所有的测量和控制操作都不受影响。
警告2 W事件文字不带下画线。
显示事件文字在该故
2 障被排除后自动消除，而不需要按应答键。
所有
的测量和控制操作都不受影响。
忽略I
G
不显示出事件文字，所有的测量和控制操作都不受影响。
部分故障信息：
1、Error LC Input （传感器输入故障）
2、Event Deviation （控制偏差超差事件）
3、Event Bin Level MAX （最大仓位事件）
4、Comm.-Error VSE3 (VSE3系统卡通讯故障)。
