小区电梯无线监控方案
无线网桥传输的电梯网络监控系统方案
无线网桥传输的电梯网络监控系统方案前言：电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯视频监控对整个区域的安防工作具有重要作用，是不可缺少的重要一环。
电梯视频监控可实时掌握电梯轿厢内的情况，保障乘客安全。
电梯监控视频传输可分为有线和无线两种。
有线传输采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在半年到一年之间。
高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。
再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。
另一种是无线传输，无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。
无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。
随行线缆如何部署电梯井监控视频无线传输有两种安装方式。
顶置式和底置式，如下图：顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。
如何设置网桥轿厢端的网桥需设置为客户端（Station）模式，这种模式下网桥就相当于一个网卡。
把网络摄像头的视频数据从电信号转变为无线信号。
电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转变为有线信号传输到NVR。
总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。
安装到电梯井之前需要事先将网桥配对好。
设置AP模式网桥默认工作在AP模式。
需要电脑直接连接到网桥，并给网卡手动设置一个固定IP。
腾达网桥的默认管理地址为192.168.2.1，所以我们给电脑配置一个同网段的IP即可，如192.168.2.20。
设置完AP端网桥的SSID和密码后记下参数并保存。
设置客户端模式轿厢端的网桥进入管理界面后选择客户端模式，然后扫描上级无线信号，选择AP端网桥的SSID，并输入相同的密码。
电梯监控无线方案
电梯监控无线方案随着社会的发展和人们生活水平的提高，电梯已经成为如今现代城市不可或缺的交通工具。
然而，电梯安全问题一直是备受关注的话题。
为了保障乘客的安全，电梯监控无线方案应运而生。
本文将介绍电梯监控无线方案的原理、优势以及应用场景。
一、方案原理电梯监控无线方案主要基于无线通信技术，通过在电梯内部安装摄像头、传感器等设备，将数据传输到远程监控中心。
远程监控中心可以实时监视电梯的运行状态和乘客情况，并在发生紧急情况时及时采取措施。
电梯监控无线方案一般由以下几个组成部分：1.摄像头：安装在电梯内部以及电梯井道中，能够实时捕捉电梯内的画面。
摄像头通常具备高清图像传输和远程控制等功能。
2.传感器：安装在电梯内部，用于检测电梯的运行状态，如电梯的开关门状态、电梯的位置等。
3.数据传输模块：将摄像头和传感器获取的数据通过无线通信方式传输到远程监控中心，常见的无线通信方式有Wi-Fi、蓝牙、LoRa等。
4.远程监控中心：接收并处理电梯传输过来的数据，实时监控电梯的状态和乘客情况。
远程监控中心通常配备专业的监控软件，可以进行实时视频监控、记录电梯数据等。
二、方案优势电梯监控无线方案具有许多优势，如下所示：1.提升电梯安全性：通过实时监控电梯的运行状态和乘客情况，可以及时发现电梯故障和紧急情况，从而避免事故发生，并采取安全措施。
2.迅速响应紧急情况：一旦发生电梯故障、乘客受困等紧急情况，远程监控中心可以立即采取行动，派遣维修人员前往现场或与乘客进行交流，提供帮助。
3.方便的远程管理：通过远程监控中心，管理人员可以随时随地监控电梯运行状态，无需现场巡视。
同时，可以对电梯数据进行分析并生成报表，有助于维护和管理电梯。
4.减少维修成本：通过实时监控电梯的运行状态，可以提前检测电梯故障，及时进行维修，减少维修成本和时间。
三、应用场景电梯监控无线方案广泛应用于以下场景：1.商业办公楼：商业办公楼通常有多个电梯同时运行，通过电梯监控无线方案可以实时监控每个电梯的运行状态，提升办公楼的安全性和管理效率。
小区电梯无线监控方案范文
小区电梯无线监控方案电梯无线视频监控系统解决方案目录一、项目概述 (3)（一）、项目背景及用户需求 (3)（二）、总体规划及设计原则 (4)二、项目建设技术方案 (5)（一）、系统设计规划 (5)（二）、系统设计说明 (6)三、主要产品性能参数 (8)四、无线传输特点及优势 (13)五、培训及售后服务 (14)一、项目概述（一）项目背景及用户需求1、项目背景：当今时代随着高层建筑的日益增多和建筑设计的档次的提高，使得人们对电梯的要求也越来越高。
当前已不但限于要求电梯搭乘快速、舒适，制造坚固，装潢考究，人们对电梯的安全可靠性正提出越来越高的要求，为此电梯正朝着控制智能化的方向发展。
电梯作为高楼载客、载货的主要工具在未来的使用将会越来越广泛，它是最普通的公共场所，安装视频监控设备很有必要，经过安装远程视频监控系统，制定科学合理的实施方案，在电梯内安装视频监控摄像头。
该系统采用数字网络监控，经过建立安全预警机制和实时监控机制，对电梯的安全情况进行24小时视频监控。
当监控画面出现异常情况时，可第一时间做出反应，对紧急情况进行处理，并可调用、回放硬盘纪录的监控录像，寻求解决问题的突破口和有效证据，提高非现场的管控能力，有效解决了物业和住户对电梯安全的需求，也能够有效遏制辖区违法犯罪活动的发生。
2、用户需求：1）本项目结合现场实际情况，我们采用无线视频传输系统，该系统可将视频、音频集合在一起经过无线的方式进行点对点传输，是一套集影像监控、声音监控、环境监控、报警、资料存储和查询、PC照相、站点集中管理等于一体的高级多媒体监控管理系统。
同时产品具有体积小、功能强、易使用、易安装，网络化管理等特点。
2）本期项目对XX小区的10部电梯进行视频监控3）根据系统带宽的计算及监控地点的基础条件，采用电梯专用无线收发器实现音视频实时传输。
4）本方案中监控前端设备使用H.265编码的200万高清网络摄像机。
（二）总体规划和设计原则1、设计依据根据中华人民共和国国家安全行业标准GB50348- 《安全防范工程技术规范》、GB/T74- 《安全防范系统通用图形符号》、GA/T75-1994《安全防范工程程序与要求》及相关标准的内容，并考虑本系统今后发展扩充的要求，指定本系统的设计原则：➢XX小区现场实际情况➢GB/T 2887- 电子计算机场地通用规范➢GB/ 50198-1994民用闭路监视电视系统工程技术规范➢GA/T 75-1994安全防范工程程序与要求➢GA 308- 安全防范系统验收规则➢GA/T 367- 视频安防监控系统技术要求➢DB/T 334- 安全防范系统2、设计原则本方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。
电梯无线监控解决方案
电梯无线监控解决方案引言电梯作为现代建筑中必不可少的交通工具之一，在我们的日常生活中扮演着重要的角色。
然而，电梯安全问题也备受关注。
为了确保乘客安全，提高电梯运行的效率和可靠性，无线监控技术被广泛应用于电梯系统中。
本文将介绍电梯无线监控解决方案，以及其在电梯安全和运行管理中的重要性。
无线监控的优势传统的有线监控系统需要在电梯内部进行布线，不仅增加了工程成本，还给维护和管理带来了困难。
与有线监控系统相比，无线监控系统有以下优势：1.方便快捷：无线监控系统不需要进行繁琐的布线工作，节省了时间和人力成本，并能够快速部署在各个电梯中。
2.灵活可扩展：无线监控系统可以根据实际需要进行扩展。
用户可以随着电梯数量的增加，灵活地增加或调整监控节点，提高系统的可扩展性。
3.实时监控：无线监控系统可以实时监控电梯的运行状态，及时发现故障和异常情况，并采取相应的措施，确保乘客的安全。
电梯无线监控系统的组成电梯无线监控系统主要由以下几个组成部分组成：1.监控节点：监控节点是无线监控系统的核心部分，安装在电梯的关键位置，如电梯井道、电梯机房等。
监控节点负责收集电梯运行状态的数据，并将数据传输给监控中心。
2.监控中心：监控中心是无线监控系统的控制中枢，负责接收和处理监控节点传来的数据，并对电梯的运行状态进行实时监控和分析。
监控中心可以通过云端技术实现远程管理和监控，提高运维效率。
3.数据传输设备：数据传输设备负责将监控节点收集到的数据传输给监控中心。
目前常用的数据传输方式包括Wi-Fi、移动4G/5G网络等。
4.辅助设备：辅助设备主要包括电源设备、存储设备等。
电源设备负责为监控节点和监控中心供电，确保系统的稳定运行。
存储设备用于存储监控数据，以备后续分析和查询。
电梯无线监控系统的功能电梯无线监控系统具备如下重要功能：1.实时监控：系统能够实时监控电梯的运行状态，包括电梯的运行速度、楼层信息、故障报警等。
监控中心能够及时发现和处理电梯的故障和异常情况。
小区电梯无线监控方案
小区电梯无线监控方案1. 引言随着城市化进程的不断推进，小区住宅越来越多，而电梯作为住宅楼中必备的交通工具之一，其安全问题备受关注。
为了提高小区电梯的安全性和管理效率，无线监控方案逐渐得到广泛应用。
本文将介绍一种小区电梯无线监控方案，以保障小区居民的出行安全。
2. 无线监控方案组成2.1. 硬件设备该无线监控方案主要由以下硬件设备组成：•摄像头：安装在电梯内部和外部，用于实时监控电梯运行状态和乘客情况。
摄像头需要具备高清画质、广角拍摄、低光环境适应能力等特性。
•视频传输设备：负责将摄像头拍摄的视频信号传输到监控中心。
常用的视频传输设备包括有线传输设备（如网线）和无线传输设备（如Wi-Fi）。
•监控中心：由监控人员操作的中央控制室，接收和处理从摄像头传输过来的视频信号，并实施必要的监控及应急措施。
•显示设备：监控中心用于显示电梯摄像头拍摄的视频的设备，一般采用高清显示器。
•电源设备：为各个硬件设备提供电力供应，可采用市电供电或备用电池供电。
2.2. 软件系统该无线监控方案还依赖于一套完善的软件系统，实现以下功能：•视频信号传输和录制：通过软件系统实现视频信号从摄像头传输到监控中心的过程，并将视频信号进行录制和存储，以便后期分析和查阅。
•远程监控和管理：监控中心可以远程对小区内所有电梯的摄像头进行监控和管理，实时查看电梯内外的情况，并进行必要的干预和处理。
•报警和事件处理：软件系统可以设定各种报警规则，如烟雾报警、异物入侵报警等，一旦触发报警规则，系统会自动发出警报并进行相应的事件处理。
•数据分析和统计：软件系统能够对电梯摄像头拍摄的视频进行数据分析和统计，如客流量统计、高峰期分析等，为电梯管理提供参考依据。
3. 实施方案3.1. 布置摄像头在每个电梯内部和外部合适的位置安装摄像头。
内部的摄像头可以放置在电梯的四角，以便能够拍摄到电梯内的全景画面；外部的摄像头可以放置在电梯门的两侧，以便能够拍摄到乘客上下电梯的画面。

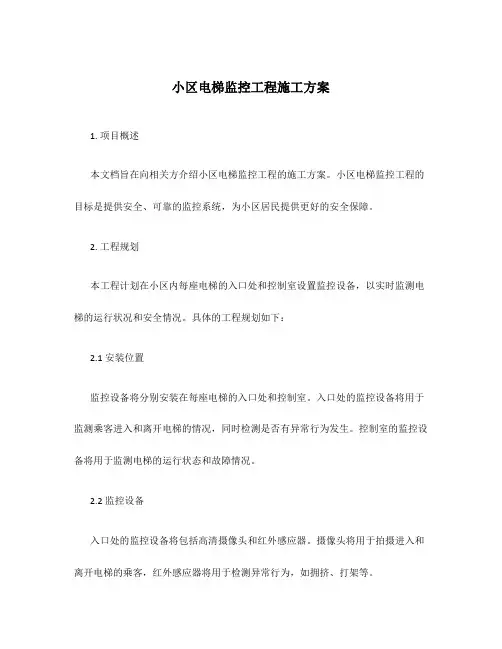

小区电梯监控工程施工方案
小区电梯监控工程施工方案1. 项目概述本文档旨在向相关方介绍小区电梯监控工程的施工方案。
小区电梯监控工程的目标是提供安全、可靠的监控系统，为小区居民提供更好的安全保障。
2. 工程规划本工程计划在小区内每座电梯的入口处和控制室设置监控设备，以实时监测电梯的运行状况和安全情况。
具体的工程规划如下：2.1 安装位置监控设备将分别安装在每座电梯的入口处和控制室。
入口处的监控设备将用于监测乘客进入和离开电梯的情况，同时检测是否有异常行为发生。
控制室的监控设备将用于监测电梯的运行状态和故障情况。
2.2 监控设备入口处的监控设备将包括高清摄像头和红外感应器。
摄像头将用于拍摄进入和离开电梯的乘客，红外感应器将用于检测异常行为，如拥挤、打架等。
控制室的监控设备将包括监视器和数据记录设备。
监视器将用于显示电梯的运行状态和实时画面，数据记录设备将用于记录电梯的故障情况和运行数据。
3. 施工步骤3.1 准备工作在施工前，需要进行以下准备工作：1.制定详细的施工计划，包括施工时间、过程和资源。
2.购买所需的监控设备和安装材料，并确保其质量符合要求。
3.与小区物业和电梯维修公司沟通，获取必要的许可和协议。
3.2 安装入口处设备1.在每座电梯的入口处确定合适的安装位置，并进行标记。
2.安装摄像头和红外感应器，确保其稳固且与电梯入口平行。
3.连接监控设备和电源，并进行必要的测试，确保其正常工作。
3.3 安装控制室设备1.在电梯控制室确定合适的安装位置，并进行标记。
2.安装监视器和数据记录设备，确保其稳固且易于观察。
3.连接监控设备和电源，并进行必要的测试，确保其正常工作。
3.4 调试和测试1.进行全面的系统调试，确保摄像头、红外感应器、监视器和数据记录设备正常工作。
2.模拟不同场景下的运行和故障情况进行测试，确保系统能够正确响应。
3.5 完善文档和培训1.撰写详细的施工记录和技术文档，包括设备安装、接线和测试等。
2.对小区物业和相关人员进行培训，确保他们能够正确操作和维护监控系统。
电梯无线与电梯监控解决方案
电梯无线与电梯监控解决方案电梯作为现代建筑中必备的交通设备之一，为人们的出行提供了很大的便利。
然而，随着人口增长和城市建设的不断发展，电梯的使用量也大幅增加，因此电梯的管理变得尤为重要。
电梯无线与电梯监控解决方案应运而生，通过技术手段实现对电梯进行实时监控和安全管理，促进电梯运营效率的提高。
电梯无线和电梯监控解决方案主要包括以下几个方面：远程监控、安全管理、故障检测和数据分析。
首先，远程监控是电梯无线和电梯监控解决方案的核心功能之一、通过将电梯与互联网相连，实现对电梯运行状态的实时监控和管理。
运营人员可以通过手机、平板电脑等终端设备远程监控电梯的运行情况，包括运行速度、停靠楼层等。
同时，通过远程监控，运营人员可以对电梯进行远程控制，如远程开启、关闭电梯等，提高电梯的运行效率和服务质量。
其次，电梯无线和电梯监控解决方案还可以实现对电梯的安全管理。
通过安装安全传感器和摄像头等设备，监测电梯内部和周围的安全情况。
当电梯内部发生异常情况或者外部存在危险因素时，可以通过报警系统及时提醒运营人员进行处理，确保乘客的人身安全。
此外，电梯无线和电梯监控解决方案还可以实现故障检测功能。
通过对电梯运行数据的监测和分析，及时发现电梯故障，并通过报警系统通知运营人员进行维修保养。
这样可以避免电梯故障对乘客的影响，加快故障处理速度，提高电梯的使用可靠性和安全性。
最后，电梯无线和电梯监控解决方案还可以通过数据分析为电梯的运营管理提供支持。
通过对电梯运行数据的收集和分析，可以实现对电梯的负荷情况、乘客流量等进行预测和评估，为电梯的运维管理提供科学依据。
同时，还可以通过数据分析来优化电梯的运营策略，减少能源消耗和运行成本，提高电梯的整体效益。
总之，电梯无线和电梯监控解决方案通过远程监控、安全管理、故障检测和数据分析等功能，实现对电梯的全方位监控和管理。
这不仅提高了电梯的运营效率和服务质量，还为电梯的运维管理提供了有力的支持。
未来，随着无线通信和物联网技术的进一步发展，电梯无线和电梯监控解决方案将会得到更广泛的应用，为人们的生活和工作带来更大的便利。
电梯无线网桥监控方案
电梯无线网桥监控方案随着科技的不断发展，电梯监控系统已成为现代化建筑中不可或缺的一部分。
传统的电梯监控系统通常会使用有线网络连接，但这种方式存在一些局限性，如安装和维护成本较高、布线困难等。
为了解决这些问题，越来越多的电梯监控系统开始采用无线网络连接。
无线网桥是将有线网络信号转换为无线信号的设备，它可以实现电梯监控系统的无线化连接。
下面将提出一个电梯无线网桥监控方案，具体内容如下：1.设备选择：-无线网桥设备：选择一款性能稳定、信号传输距离较远的无线网桥设备。
可以采用IEEE802.11n无线标准的设备，保证信号传输的稳定性和速度。
-摄像头：选择高清摄像头，提供清晰的图像和视频。
最好选择支持夜视功能的摄像头，以便在光线较暗的情况下也能获取清晰的图像。
-NVR（网络视频记录器）：选择一款性能稳定、存储容量较大的NVR 设备，以确保长时间的录像存储。
2.网络规划：-根据实际情况确定无线网桥设备的数量和布置位置。
一般情况下，每台电梯只需要安装一个无线网桥设备即可。
-根据电梯数量和布置情况，确定一个网络拓扑结构，如星型、环型或网状结构。
-使用有线网络连接无线网桥设备和NVR设备，以确保稳定的信号传输和数据存储。
3.安装与配置：-按照厂商提供的安装手册进行无线网桥设备的安装和配置。
保证设备固定可靠，不会受到外力干扰或人为破坏。
-摄像头的安装位置需要经过仔细考虑，以确保从不同角度都能获取到清晰的图像。
例如，可以在电梯门上方或电梯角落处安装摄像头。
-配置NVR设备，设置录像分辨率、存储规则等参数。
还可以设置报警功能，当有异常事件发生时，NVR设备会自动触发报警并存储相关视频。
4.网络安全：-为了保护电梯无线网桥监控系统的安全，可以采取一些措施。
例如，配置强密码以防止未授权的访问、定期更新设备固件以修复漏洞等。
-可以使用虚拟专用网络（VPN）来加密数据传输，确保数据的机密性和完整性。
-定期进行网络安全评估和漏洞扫描，及时发现并解决安全问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯无线视频监控系统解决方案目录一、项目概述。
.。
..。
.....。
.....。
.。
.。
..。
..。
.。
.。
..。
..3 (一)、项目背景及用户需求.。
..。
.。
..。
..。
.。
......。
..。
.。
.。
..。
..。
(3)（二)、总体规划及设计原则.。
...。
..。
.......。
.。
...。
.。
.。
...。
..。
..。
4二、项目建设技术方案..。
.。
..。
....。
.。
.。
..。
.。
.。
.。
..。
.5（一)、系统设计规划.。
..。
.....。
...。
..。
.。
.。
.。
.。
.。
..。
.。
..。
..。
.。
5（二)、系统设计说明......。
.。
.。
.。
..。
..。
..。
..。
..。
..。
..。
..。
6三、主要产品性能参数。
.。
.。
.。
.。
...。
....。
....。
.。
.。
.。
.。
....。
..8四、无线传输特点及优势..。
...。
.。
.。
..。
..。
..。
..。
.。
.。
.。
.。
...。
(13)五、培训及售后服务。
.。
..。
.。
...。
....。
.....。
...。
.....。
.。
14一、项目概述(一）项目背景及用户需求1、项目背景：当今时代随着高层建筑的日益增多和建筑设计的档次的提高,使得人们对电梯的要求也越来越高。
目前已不仅限于要求电梯搭乘快速、舒适,制造坚固，装潢考究，人们对电梯的安全可靠性正提出越来越高的要求，为此电梯正朝着控制智能化的方向发展。
电梯作为高楼载客、载货的主要工具在未来的使用将会越来越广泛,它是最普通的公共场所，安装视频监控设备很有必要，通过安装远程视频监控系统，制定科学合理的实施方案，在电梯内安装视频监控摄像头。
该系统采用数字网络监控，通过建立安全预警机制和实时监控机制，对电梯的安全情况进行24小时视频监控。
当监控画面出现异常情况时，可第一时间做出反应，对紧急情况进行处理，并可调用、回放硬盘纪录的监控录像，寻求解决问题的突破口和有效证据，提高非现场的管控能力，有效解决了物业和住户对电梯安全的需求,也可以有效遏制辖区违法犯罪活动的发生。
2、用户需求：1）本项目结合现场实际情况,我们采用无线视频传输系统，该系统可将视频、音频集合在一起通过无线的方式进行点对点传输,是一套集影像监控、声音监控、环境监控、报警、资料存储和查询、PC照相、站点集中管理等于一体的高级多媒体监控管理系统。
同时产品具有体积小、功能强、易使用、易安装，网络化管理等特点.2）本期项目对XX小区的10部电梯进行视频监控3）根据系统带宽的计算及监控地点的基础条件，采用电梯专用无线收发器实现音视频实时传输。
4）本方案中监控前端设备使用H。
265编码的200万高清网络摄像机.（二）总体规划和设计原则1、设计依据根据中华人民共和国国家安全行业标准GB50348—2004《安全防范工程技术规范》、GB/T74—2000《安全防范系统通用图形符号》、GA/T75-1994《安全防范工程程序与要求》及相关标准的内容，并考虑本系统今后发展扩充的要求，指定本系统的设计原则:➢XX小区现场实际情况➢GB/T 2887-2000电子计算机场地通用规范➢GB/ 50198-1994民用闭路监视电视系统工程技术规范➢GA/T 75—1994安全防范工程程序与要求➢GA 308—2001安全防范系统验收规则➢GA/T 367-2001视频安防监控系统技术要求➢DB/T 334—2001安全防范系统2、设计原则本方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则.并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。
本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。
1)可靠性系统采用成熟的、稳定的、完善技术设备，系统具有一致性、升级能力,所有整个无线监控系统的拓扑设计、设备配置、都必须充分体现出对高可靠性的支持。
在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能,同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全.无线具有自愈的能力，通电后自动工作,无需手动启动与设置。
2)安全性无线传输系统应具备多种可选安全机制，以适应不同应用情况下的需求；3)开放性无线视频监控系统以现有成熟的产品为对象进行设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势,可以与现有监控系统实现联动,具有RJ—45网络通讯口,可实现远程控制。
4)可扩充性系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能，系统规模和功能易于扩充,系统配套软件具有升级能力。
同时，本方案在设计中留有冗余，以满足今后的发展要求。
5)经济合理性该系统具备只需一次性建设投入及后期相对低廉的维护费用的特点,而无需铺设光缆,长期成本更加经济合理。
同时网络设备及监控设备还可以根据实际需求在一定范围内进行迁移，保护投资;站点数量设计采用覆盖和容量综合设计的方法,达到覆盖、容量、质量和投资成本的平衡，确保网络以最少的投资，满足用户的需求。
6)提高监管力度与综合管理水平本项目系统设备控制需要高效率、准确及可靠。
本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视情况。
闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行,既可节能,又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平二、项目建设技术方案(一）系统设计规划1、系统组成与规划：根据需求描述，本项目需建设10个监控点位，均采用无线传输传输方式，配合200万高清电梯摄像机。
系统组成由：UPS供电系统、摄像系统、传输系统(包括传输发射与传输接收）、中心录像与管理系统.全部监控点采用无线传输方案，这种架构前端采用200万高清网络摄像机接入传输发射器。
通过无线传输将信号传送到电梯井道的某一端(坑底或楼顶机房），由接收端接收到信号后，再通过网络线路传输到控制中心，在控制中心对前端信号实行集中管理。
完成图像上电视墙及平台管理、存储。
2、无线收发器安装位置设计:无线收发器架设应遵循：应架设在能够无遮挡直视同组无线接收器的地点，可选择在电梯井底部或顶部；3、前端监控设备选型：由于监控点位固定不同，建议使用定向天线，以避免在移动传输过程中调整天线的方向.4.无线收发器设备：根据实际环境，建议选用5.8G频率传输比，避免与小区内其他无线设备冲突。
（二）系统设计说明在闭路监控工程中，电梯监控一直是最常见、最难对付、也是最受关注的问题之一。
电梯井内通常布置了动力、照明、风扇、控制、通信等线缆，各种电缆都会产生电磁辐射。
电梯环境下的超强低频动力电源干扰,电机电火花干扰，变频电机干扰，控制信号干扰等几十千赫以下的干扰十分突出.由于电梯环境中干扰现象十分严重，普通的无线传输产品也无法正常使用，对此我公司专门选用了电梯专用无线监控系统，该无线监控系统系统适合于各类商务办公楼、高层住宅电梯。
该系统专门针对电梯监控环境，采用板状天线一体化设计，内置滤波抗干扰电路，可有效防止电梯井内各种干扰信号。
设备为室外防水型，外型美观灵巧，方便安装。
电梯专用无线监控系统安装非常简单，将发射机放置在轿厢顶部或底部，接收机置于天井上部或坑底，发射机和接收机之间通过无线方式进行信号传输.将接收到的视频信号通过视频电缆送到监控室,管理人员就可以实时监控电梯里的运行情况了.由于采用无线传输方式,不存在有线监控在电梯运动过程中对电缆线的磨损，确保监控系统长期可靠工作。
本系统安装简单，无需调试，质量可靠,可以长期稳定运行。
1。
方案设计图如下:电梯距离较远的点对点传输（轿厢到坑底）无线方式：包括无线传输发射器(含定向天线)、摄像机、UPS后备电源等部分。
摄像机采集到数字视频信号，通过无线定向发射系统，传输到接收端，再由视频线路传输到监控中心。
2.监控中心结构说明监控中心一共包括现有视频综合管理平台、视频存储系统、网络交换系统、硬盘录像系统组成。
监控中心系统工作原理：通过有线网络接收到中心点无线收发器传回的视频流媒体接入到网络交换机上，我们可以计算机联接到网络交换机上,通过计算机安装的视频软件平台同时对视频进行软件的显示和控制，并且可以通过软件本身的功能进行各种条件的录像、语音对讲等操作。
三、主要产品性能参数1、无线网桥●超强特性◆工业级设计防水等级IP68，芯片支持—40～75℃恶劣工作环境.◆支持发射功率自动整调（IEEE802.11h）;手动调整步进1dBm。
◆支持2400～2500MHz宽频,支持多国频率漫游（IEEE802.11d）。
◆支持用户身份认证系统（Hotspot)。
◆支持QoS(网页、邮件、QQ、语音、视频、数据等任意优先传输）功能.◆支持车载、船载快速漫游切换功能。
◆支持站点隔离及带宽控制.◆支持站点指定信号强度连接范围设定。
◆支持5MHz、10MHz、20MHz、40MHz频宽选择。
◆支持DFS（Dynamic Frequency Selection ）◆设备内置看门狗，杜绝死机，超强稳定。
●易于管理◆ Doublecom中英文专用管理工具，通过MAC地址/IP地址兼可管理、修改配置后不需重启，立即生效。
◆专业的网络拓扑结构发现、生成软件,实时监控链路的稳定性。
◆支持telnet远程管理。
●技术参数2、200万ICR日夜型半球网络摄像机主要特性•最高分辨率可达1920×1080 @ 25 fps,在该分辨率下可输出实时图像•采用ROI等视频压缩技术，压缩比高，且处理非常灵活,超低码率•逐行扫描CMOS，捕捉运动图像无锯齿•造型小巧美观•支持PoE供电功能•支持Micro SD/SDHC/SDXC卡（128G）本地存储•可选配高效红外灯，使用寿命长,照射距离可达10米•内置麦克风,支持音频输出，可支持双向音频(—S）•可支持Wi—Fi功能(—W)• ICR红外滤片式自动切换,实现真正的日夜监控•支持3D数字降噪，支持120dB超宽动态•支持三码流，支持手机监控•支持走廊模式,背光补偿，自动电子快门功能，适应不同监控环境•支持智能报警•具有三轴调节功能，方便工程安装•符合IP66级防尘防水设计,可靠性高•防暴：IK08•功能齐全：心跳，镜像,一键恢复等•支持GB28181，E家，萤石云平台四、无线传输系统产品特点与优势1、无线传输传输系统采用工业级设计，满足各种恶劣环境下的应用。
2、所有传输设备均采用美国摩托罗拉数字锁相环芯片及信号处理系统，频率稳定性高，抗干扰性及兼容性强，由于设备达到工业级标准，可实现多路无线设备同时工作,互不干扰。
3、本系统设计使用寿命8—10年,工作温度范围-40—-—+55℃，适合温度较低的北方地区使用。
