实训图纸手算柱钢筋

一、计算基础插筋（本工程无地下室）（一） 基础插筋长度＝露出长度+hj(基础厚度)-bhc(基础保护层)+弯折 弯折长度，根据hj与laE(la)大小比较 。 若插筋保护层厚度＞ 5d或≤5d时；hj＞laE(la)，则弯折=max(6d,150)； 若插筋保护层厚度＞ 5d或≤5d时； hj≤laE(la)，则弯折=15d。 首先判断柱插筋 弯折的长度 laE=34d=34*25=850，竖直长度hj=800 hj=800≤laE=850 弯折=15d=15*25=375， 基础插筋长度＝(4250-600)/3+(800-40)+15*25 ＝1217+760+375 ＝2352mm 基础插筋根数＝18根 柱根数＝32根 ******
内横向箍筋长度=1940mm 内纵向矩形箍筋长度＝2163mm 内纵向一字型箍筋长度＝989mm
九、二层箍筋根数计算（3.55米~7.15米） 公式：二层箍筋根数=Ceil(max(Hn/6，500，hc)/加密区间距))（柱根部）+Ceil(搭接
长度/加密间)（榙接区）+Ceil(max(Hn/6，500，hc)/加密区间距)（柱上部）+Ceil(节 点高/加密区间距)（节点）+Ceil(柱高度－加密长) /非加密间距）（加密区)-1 二层柱根部加密区箍筋根数=Ceil(max(Hn/6，500，hc)/加密区间距)) = Ceil(max((7150-3350-300)/6，500，700)/100)) =7根 二层柱上部加密区箍筋根数= Ceil(max(Hn/6，500，hc)/加密区间距) = Ceil(max((7150-3550-300)/6，500，700)/加密区间距) = Ceil(max((658，500，700)/加密区间距) = Ceil(max(700/100) =7根 柱上部节点加密区箍筋根数= Ceil(节点高/加密区间距) = Ceil（600/100)=6根 非加密区箍筋根数=Ceil(柱高度－加密长) /非加密间距) = Ceil((7150-3550)－ 700－700 －300 )/200) = Ceil(1900)/200=10根 箍筋总根数=7+7+6+10-1=29根
三、基础及首层箍筋长度计算
外箍筋长度＝ (B-2*保护层+H-2*保护层)*2+ 2*LW
=(700-2*20+600-2*20)*2+2*11.9*10=2678mm
内横向箍筋长度 =((H-2b-d)/3*1+d+(B-2b))*2+2*LW
=1940mm
内纵向矩形箍筋长度 =((B-2b-d)/4*1+d+(H-2B))*2+2LW =2163mm 内纵向一字型箍筋长度＝H-2*b保护层+ 2*lw
不超过时，即1.5LabE＜梁底至柱内侧边缘长度。 65%的钢筋锚固长度=梁高保护层+max{15d， 1.5LabE-（梁高-保护层）} 剩余35%的钢筋锚固长度=梁高-保护层+柱宽-2倍保护层+8d 2.判断外侧钢筋 从梁底算起1.5LabE是否超过柱内侧边缘。 超过时，即1.5LabE＞梁底至柱内侧边缘长度。65%的钢筋锚固长度等于1.5LabE。 剩余35%的钢筋锚固长度=梁高-保护层+柱宽-2倍保护层+8d
七、计算二层纵向钢筋（3.55米~7.15米）（一）
公式：长度＝二层层高- max{二层Hn/6，500，柱截面长边尺寸(圆柱直径)}+ max{三层楼层
净高Hn/6，500，柱截面长边尺寸(圆柱直径)}+与三层纵筋搭接llE(如采用焊接时，搭接长度 为0)
长度=3600- max{3000/6，500，700}+ max{3000/6，500，700}+0 =3600- max{(500，500，700}+ max{500, 500，700}+0 =3600-700+700+0=3600mm 二层纵向钢筋的根数＝18根 二层柱根数＝32根 二层C25纵向钢筋的总长度＝3600*18=64800mm=64.8m ****** 七、计算二层纵向钢筋（3.55米~7.15米）（二）5、6轴与A、B、C、D轴相交处 长度=3600- max{(3600-700）/6，500，700}+ max{(3600-700）/6，500，700}+0 =3600- max{(483，500，700}+ max{483, 500，700}+0 =3600-700+700+0=3600mm 二层纵向钢筋的根数＝18根 二层柱根数＝8根 二层C25纵向钢筋的总长度＝3600*18=64800mm=64.8m ******
二、计算首层竖向钢筋（二）5、6轴与A、B、C、D轴相交处
单根长度= (700+3550)— (700+3550-700)/3+max((7150 — 3550-700)/6，500， 700)+0 =4250 —1183+max (483，500，700) =3067+700=3767mm 首层纵向钢筋根数=18根 首层柱根数=8根 首层纵向B25钢筋总长度=3767*18=67806mm=67.806m ******
十一、计算顶层纵向钢筋（7.15~10.75米） 柱顶层纵向钢筋分边柱、角柱、中柱。钢筋计算的方法不一样
中柱钢筋的计算：
中柱纵筋长度＝顶层层高－max{本层楼层净高Hn/6，500，柱截面长 边尺寸(圆柱直径)}－梁高+锚固 其中锚固长度取值为：
当梁高-保护层大于LabE时，则使用直锚形式。锚固长度=max{梁高保护层， 0.5LabE}。
五、首层箍筋根数的计算（-0.7米~3.55米）
公式 ：首层箍筋根数＝Ceil((Hn/3)/加密区间距))（柱根部）+Ceil(搭接长度/
加密区间距)+Ceil(max(Hn/6，500，hc)/加密区间距)（柱上部）+Ceil(节点高/加 密区间距)（节点部位）+Ceil(柱高度－加密长) /非加密间距)（非加密区） 柱根部加密区箍筋根数=Ceil((Hn/3)/加密区间距)) =(3550+700-600)/3/100=3650/3/100=13根 柱上部加密区箍筋根数= Ceil(max(Hn/6，500，hc)/加密区间距) = Ceil(max((3550+700-600)/6，500，700)/加密区间距) = Ceil(max((608，500，700)/100) = Ceil(700/100) =7根 柱上部节点加密区箍筋根数= Ceil(节点高/加密区间距) = Ceil（600/100)=6根 非加密区箍筋根数=Ceil(柱高度－加密长) /非加密间距) = Ceil((3550+700)－ 3650/3－700 －600 )/200) = Ceil((4250-1217-1300)/200）=9根
=700-2*20+2*11.9*10=989mm
四、基础层箍筋根数的计算
基础层箍筋根数：通常为间距≤500且不少于两道水平分布筋与拉筋(非 复合箍) 竖直长度=800-40=760 760/500=1.52 2根 基础层箍筋根数=2根
基础层大箍筋根数=2根 基础层大箍筋总长度＝单根外箍筋长度*根数 =2678*2=5356mm 基础层柱根数=40根
中柱纵筋长度＝顶层层高－max{本层楼层净高Hn/6，500，柱截面长边尺寸(圆柱 直径)}－梁高+锚固 中柱纵筋长度＝3600－max{(3600-600)/6，500,700}－600+880 =3600-700-600+880
=3180mm
中柱C30纵筋总长度＝3180*18 =57240mm=57.24m
******
角柱钢筋的计算：
角筋
外侧角筋 内侧角筋
角柱钢筋分
外侧角筋
外侧钢筋 内侧钢筋
内侧角筋
内侧钢筋
角柱钢筋的计算：
1.首先判断外侧角筋 从梁底算起1.5LabE是否超过柱内侧边缘。 超过时，即1.5LabE＞梁底至柱内侧边缘长度。65%的钢筋锚固长度等于1.5LabE。 剩余35%的钢筋锚固长度=梁高-保护层+柱宽-2倍保护层+8d
当梁高-保护层小于LabE时，则使用弯锚形式。锚固长度=max{梁高保护层， 0.5LabE}+12d。
中柱钢筋的计算：
判断是否满足直锚： 当二级抗震要求，砼强度等级为C30时， 梁高-保护层=600-20=580≤ LabE=34d=34*25=850，需弯锚。
锚固长度=max{梁高-保护层， 0.5LabE}+12d =max{600-20， 0.5*850}+12*25 =max{580， 425}+12*25 =880mm
基础B25插筋长度＝2318*18=41724mm=41.724m
二、计算首层竖向钢筋（一）
长度＝首层层高-首层净高Hn/3+max{二层楼层净高Hn/6，500，柱截面长 边尺寸(圆柱直径)}+与二层纵筋搭接llE(如采用焊接时，搭接长度为0) 单根长度= (700+3550)— (700+3550-600)/3+max((7150 — 3550-600)/6，500， 700)+0 =4250 —1217+max (500，500，700) =2833+700=3733mm 首层纵向钢筋根数=18根 首层柱根数=32根 首层纵向B25钢筋总长度=3733*18=67194mm=67.194m ******

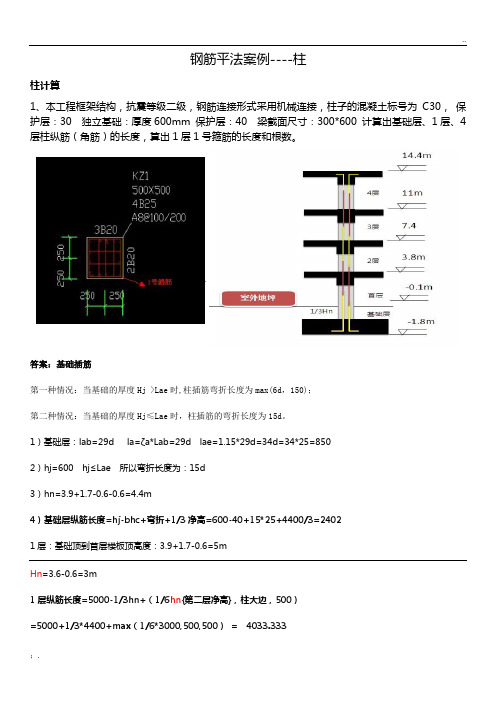

柱钢筋计算实例
办公大楼 KZ1
-0.7~10.75柱平法施工图
