第 32 卷第 1 期
试验研究

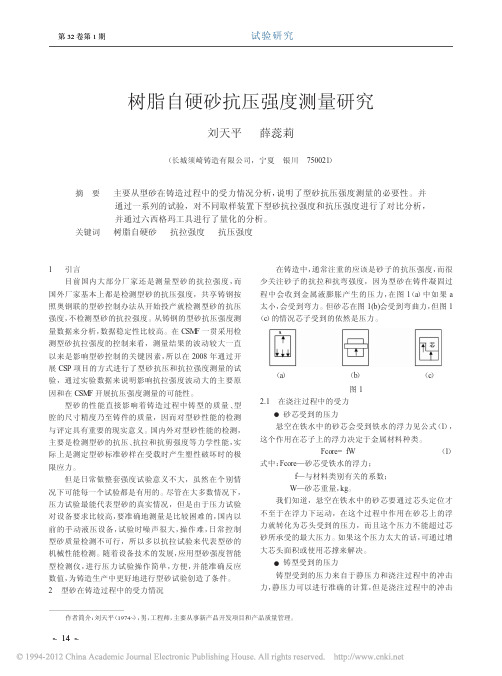

树脂自硬砂抗压强度测量研究
刘天平 薛蕊莉
（长城须崎铸造有限公司，宁夏 银川 750021）
摘要 关键词
主要从型砂在铸造过程中的受力情况分析，说明了型砂抗压强度测量的必要性。并 通过一系列的试验，对不同取样装置下型砂抗拉强度和抗压强度进行了对比分析， 并通过六西格玛工具进行了量化的分析。 树脂自硬砂 抗拉强度 抗压强度
（收稿日期：2009- 09- 09）
≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥
