烤漆工艺制作流程
烤漆的工艺流程
烤漆的工艺流程
烤漆是一种常见的表面处理工艺，它可以提高产品的外观质量，增强产品的耐腐蚀性能，延长产品的使用寿命。
下面将介绍烤漆的
工艺流程。
首先，准备工作。
在进行烤漆之前，需要对待处理的物体进行
清洁和打磨。
清洁工作是为了去除表面的油污和杂质，打磨工作则
是为了增加表面的粗糙度，以便漆膜附着更牢固。
同时，还需要对
烤漆设备进行检查和调试，确保设备正常运行。
其次，底漆涂装。
底漆的作用是增加表面的附着力和防腐蚀性能。
在涂装过程中，需要控制涂布厚度和均匀度，避免出现漏涂和
积液现象。
底漆涂装完成后，需要进行烘干，以确保底漆的固化和
附着。
然后，中涂和面漆涂装。
中涂的作用是增加表面的平整度和光
泽度，面漆的作用是增加表面的颜色和装饰效果。
在涂装过程中，
需要控制涂布厚度和均匀度，避免出现漏涂和起痕现象。
中涂和面
漆涂装完成后，也需要进行烘干，以确保涂膜的固化和附着。
最后，烘烤固化。
烘烤是整个烤漆工艺流程中最关键的一步，它直接影响着漆膜的质量和性能。
在烘烤过程中，需要控制烤漆设备的温度和时间，确保漆膜能够完全固化。
同时，还需要控制烤漆车间的通风和温湿度，以确保烤漆环境的质量。
通过以上的工艺流程，可以实现对产品表面的高质量涂装，提高产品的外观质量和使用性能。
同时，也需要注意在实际操作中，严格按照工艺要求进行操作，确保烤漆工艺的稳定性和一致性。
烤漆工艺流程
烤漆工艺流程烤漆工艺是一种常用的表面处理技术，它能够提高产品的美观度和耐用性。
本文将介绍烤漆工艺的详细流程，包括准备工作、涂装、烘干和检验等环节。
一、准备工作1. 材料准备：首先需要准备好需要涂装的物品，例如金属制品、木制品等。
此外还需要购买相应的漆料和涂装设备，例如喷枪、压缩空气设备等。
2. 表面处理：在涂装之前需要对物品进行表面处理，以保证漆膜与物品表面之间的粘附力。
表面处理包括去污、除锈、打磨等步骤。
3. 涂装环境准备：在涂装过程中需要保持环境干燥、洁净，并且要避免灰尘和异物进入喷涂区域。
因此需要在喷涂区域周围设置隔离帘或者使用专门的喷漆房。
二、涂装1. 漆料配置：根据所需颜色和光泽度配置相应的漆料，并按比例混合均匀。
2. 喷枪调整：根据所需喷涂面积和涂装要求调整喷枪的喷嘴大小和压力。
一般来说，大面积的物品需要使用大口径的喷嘴。
3. 喷涂操作：将混合好的漆料倒入喷枪中，保持一定距离和角度，开始均匀地喷涂。
为了保证漆膜厚度均匀，需要注意涂装速度和角度。
4. 涂层控制：如果需要多次涂装，需要等待上一层干燥后再进行下一次涂装。
此外还需要注意每层漆膜的厚度，以避免出现流挂或者起泡现象。
三、烘干1. 自然晾干：如果环境温度较高、湿度较低，则可以选择自然晾干。
在这种情况下，需要保持物品表面清洁，并且避免阳光直射。
2. 烤箱烘干：如果环境条件不利于自然晾干，则可以选择使用烤箱进行烘干。
在这种情况下，需要将物品放入预热好的烤箱中，并且根据漆料要求设置相应的温度和时间。
四、检验1. 外观检查：在烤干后需要对物品进行外观检查，包括颜色、光泽度、漆膜厚度等方面。
如果发现问题需要及时进行修补。
2. 耐候性测试：为了检验漆膜的耐候性，可以将物品放置在恶劣的环境中进行测试，例如高温、高湿等条件下。
3. 粘附力测试：为了检验漆膜与物品表面之间的粘附力，可以使用划格试验或者剥离试验。
总之，烤漆工艺是一种非常重要的表面处理技术，能够提高产品的美观度和耐用性。
实木烤漆工艺流程

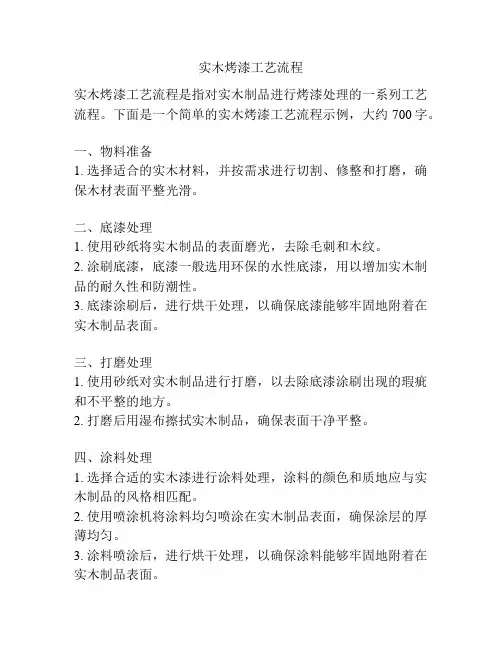

实木烤漆工艺流程实木烤漆工艺流程是指对实木制品进行烤漆处理的一系列工艺流程。
下面是一个简单的实木烤漆工艺流程示例，大约700字。
一、物料准备1. 选择适合的实木材料，并按需求进行切割、修整和打磨，确保木材表面平整光滑。
二、底漆处理1. 使用砂纸将实木制品的表面磨光，去除毛刺和木纹。
2. 涂刷底漆，底漆一般选用环保的水性底漆，用以增加实木制品的耐久性和防潮性。
3. 底漆涂刷后，进行烘干处理，以确保底漆能够牢固地附着在实木制品表面。
三、打磨处理1. 使用砂纸对实木制品进行打磨，以去除底漆涂刷出现的瑕疵和不平整的地方。
2. 打磨后用湿布擦拭实木制品，确保表面干净平整。
四、涂料处理1. 选择合适的实木漆进行涂料处理，涂料的颜色和质地应与实木制品的风格相匹配。
2. 使用喷涂机将涂料均匀喷涂在实木制品表面，确保涂层的厚薄均匀。
3. 涂料喷涂后，进行烘干处理，以确保涂料能够牢固地附着在实木制品表面。
五、打磨和抛光1. 使用砂纸对涂料进行打磨，以去除涂料表面的瑕疵和不均匀的地方。
2. 打磨后，使用抛光机对涂料进行抛光处理，使涂料的表面更加光滑细腻。
六、光泽处理1. 根据需求选择合适的光泽处理方式，可以选择哑光、亚光、半光和高光等不同的光泽度。
2. 使用光泽处理剂进行光泽处理，确保实木制品表面光滑细腻。
七、烘干和固化1. 将烘干室的温度调至适宜的温度，进行烘干处理，以加快涂料的干燥和固化速度。
2. 烘干和固化时间根据使用的涂料和实木制品的大小和厚度而定，一般需要一定的时间才能完成。
八、产品检验1. 将烤漆完成的实木制品进行检验，检查涂料表面有无瑕疵和划痕，确保质量符合要求。
2. 如有需要，可以进行二次修整和润色处理，以达到更好的效果。
以上是一个简单的实木烤漆工艺流程示例，每个制造商可能会根据自己的需求和设备进行微调和改进。
实木烤漆工艺需要经过专业的技师进行操作，以确保最终产品的质量和外观的完美。
烤漆工艺流程
烤漆工艺流程一、底材：冷轧（镀锌）钢板冲压件或板材二、五金烤漆流程：前处理、烘干、底漆涂装、烘烤、面漆涂装、烘烤、检查、包装三、表面预处理:（1）：1 除油；2 水洗；3 除锈；4 水洗；5 表调；6 水洗；7 磷化；8 水洗；9 水洗；10 烘干;（2）前处理的目的与重要性：前处理的目的是为了得到良好的涂层，由于以上的冲压件在制造、加工搬运、保存期间会有油脂，氧化物锈皮，灰尘，锈及腐蚀物等在表面上，若不去除将直接影响到涂膜的性能，外观等，所以前处理在涂装工艺中占有极为重要的地位。
（3）前处理的意义：涂装前处理与涂布、干燥为涂装工艺三大主要工序，其中涂装前处理是基础工序，它对整个涂层质量、涂层使用寿命、涂层外观等均有着重要影响通过脱脂、除锈、磷化等工序后的工件表面清洁、均匀、无油脂。
1、除油主要有矿物油、润滑脂、动、植物油脂，比如操作与搬运过程中用手摸等油脂使绝大多数涂料的附着力严重下降，并影响它们的干燥，也使涂层的硬度与光泽度降低。
以碱溶液除去工件上之油污，主要的NaOH,NaHCO3等等混合而成；可以买到专门的脱脂粉，然后配制成水溶液；肥皂的皂化作用；2、水洗以清水漂洗，以免前一工序中的溶液污染到下一工序。
清水必须是活的（流动的）。
3、除锈黄锈能促进腐蚀产物在涂层下蔓延，使涂层失去屏蔽性与不透湿性。
在高温高湿条件下能导致涂层与金属的早期损坏，松散的黄锈，附着力差，能与涂层一起脱落。
除锈的方法很多，如碱液法，酸液法，机械法，电解法等，常见的是碱液法。
以化学溶液除去工件表面的氧化皮，锈迹等，一般是用硫酸，也有用草酸。
还可辅以超声波清洗。
4、表调（中与）表面调整的简称：以酸（或碱）溶液除去除锈工序中表面多余的碱（或酸），调整酸碱度尽可能到中性，即PH值=7；作用：加快磷化速度，细化磷化结晶，增加磷化的结晶点；5、磷化：磷化是涂装前处理的中心环节，用磷酸式锰、锌、镉的正磷酸盐溶液处理金属工件，使在工件表面上形成一层不溶性磷酸盐保护膜，所形成的磷化膜系具有细微小孔的致密结构，增大了工件表面积，可以增大涂层接触面积，使磷化膜与涂层之间产生有利的相互渗透，大大提高有机涂层对工件的附着力。
金属烤漆工艺流程
金属烤漆工艺流程
《金属烤漆工艺流程》
金属烤漆是一种常用的表面处理方法，可以使金属表面获得美观的颜色和良好的保护性能。
下面介绍金属烤漆的工艺流程：
1. 表面处理：首先对金属进行表面处理，包括除锈、打磨、清洁等工序。
这些工序可以去除金属表面的氧化层和杂质，使其表面光滑均匀。
2. 底漆喷涂：在表面处理后，需要对金属进行底漆喷涂。
底漆可以增强金属表面的附着力，并提供与涂料的兼容性。
底漆的选择应根据金属表面材料和所需效果来确定。
3. 干燥和烘烤：底漆干燥后，需要进行烘烤处理，以确保底漆能够牢固粘附在金属表面上。
这一步通常需要使用专业的烤漆设备，对金属进行一定时间和温度的烘烤。
4. 表面处理：烘烤后，需要对金属表面进行再次处理，包括打磨和清洁等工序。
这些工序可以去除金属表面的粗糙和污渍，使其表面更加光滑。
5. 面漆喷涂：最后一步是对金属进行面漆喷涂。
面漆可以使金属表面获得所需要的颜色和光泽，同时也提供对金属的保护。
6. 烘烤和固化：面漆喷涂后，需要进行烘烤和固化处理。
这一步同样需要使用专业的烤漆设备，对金属进行一定时间和温度
的烘烤，使面漆能够牢固粘附在金属表面上。
通过以上工艺流程，金属烤漆可以使金属表面具有良好的外观和保护性能，适用于家具、汽车、机械设备等各种领域。
烤漆工艺设计制作流程
烤漆工艺流程喷漆是对经过检验合格后的产品、半成品表面覆盖，起到防锈、防腐，漂亮美观并具有标志的作用。
进行在喷漆、喷塑前必须进行前处理，在前处理作必要的整体检查，并按工艺作局部修整。
一、前处理工艺流程简图预处理→除油→水洗→除锈→水洗→磷化→干燥→喷塑(喷漆)二、前处理工艺规及操作规程2.1、生产线布局：槽体功能: 除油---水洗---除锈----水洗----水洗----磷化----水洗---喷塑(喷漆)2.2、预处理：2.2.1根据具体生产现场的条件及处理工件表面状况不同，而采取的物理手段，其主要目的是消除化学处理中影响处理质量和周期的控制因素，维护化学制剂的使用寿命。
如：对于被处理新产品表面过多的油污、灰尘、铁屑、块锈、浮锈及过厚的氧化皮和不能酸洗的产品进行人工擦洗和去除（主要采用钢丝刷和砂布），处理后用压缩空气清除锈尘。
减少除油除锈液的大量损耗，避免工件过处理造成的损耗，缩短化学处理周期，提高处理液的使用寿命。
2.2.2预处理除油应用充分稀释的除油剂进行擦洗，严禁使用有机溶剂（如汽油、香蕉水），以避免污染除油槽液，及时性表面形成有机溶剂固体份保护膜影响除油质量。
2.3.除油:在常温情况下浸渍25分钟。
去除重油污时间要延长。
为加速除油速度，可使工件与槽液作相对运动或辅以机械外力。
除油质量的检验方法是：用水冲洗，工件表面水膜连续，即除油干净。
2.4、除锈：一般锈蚀和冷轧板的冷作硬化层的去除时间为25分钟，重锈及氧化皮的去除时间应适当延长，直至全部去除。
为加快除锈速度，可使工件与槽液作相对运动或辅以机械外力。
但除锈时间不宜过长，以免产生金属过腐蚀“氢脆”及金属表面黑色“碳化物富积”的形成。
一般除锈质量的检验标准为目视无未除尽的锈迹或氧化皮残留，表面为均匀的银灰色金属基体即可。
2.5、磷化：磷化时间为25分钟。
磷化时应使工件保持静止状态，磷化后提出工件，并在槽子上空静置30～60秒钟，尽量使磷化液滴干流入槽中。
金属件烤漆工艺流程
金属件烤漆工艺流程1.表面处理：金属件在进行烤漆处理之前，需要进行表面处理以去除油污、尘埃和其他污染物。
一般采用酸洗或喷砂等方法，使金属表面光滑、洁净。
2.底漆涂覆：在进行烤漆处理之前，需要先进行底漆的涂覆。
底漆具有良好的附着性和防腐性，可以提高金属件表面的光泽度和硬度。
底漆的涂覆一般采用喷涂、刷涂或浸涂等方法。
3.干燥：底漆涂覆后，金属件需要进行干燥处理。
干燥的方法一般有自然干燥、线路干燥和烘箱干燥等。
不同的干燥方法对于金属件表面的质量和涂层的附着力有一定的影响。
4.涂装：在金属件底漆干燥后，可以进行涂装。
涂装可以使用喷涂、喷粉、电泳涂装等方法。
不同的涂装方法有不同的适用范围和要求，根据金属件的具体情况选择合适的涂装方法。
5.烤漆：在涂装完成后，金属件需要进行烤漆处理。
烤漆一般使用烘箱进行，将金属件放入烘箱中进行加热，使涂层固化。
烤漆的温度和时间需要根据具体的涂料和金属材料来确定，以保证涂层的质量和均匀度。
6.光洁度检验：烤漆完成后，需要进行光洁度检验，检查金属件表面的质量和漆膜的均匀度。
光洁度检验可以通过目视检查、触摸检查和刮痕检查等方法进行。
7.包装和贮存：经过光洁度检验合格的金属件可以进行包装和贮存。
包装一般采用塑料袋、泡沫箱等包装材料，以保护金属件的表面不受损坏。
金属件烤漆工艺流程主要包括表面处理、底漆涂覆、干燥、涂装、烤漆、光洁度检验、包装和贮存等步骤。
在每个步骤中需要选择合适的工艺参数和设备，以确保金属件烤漆的质量和效果。
同时，需要注意保护环境和安全，避免对操作人员和周围环境造成不利影响。
烤漆工艺流程
烤漆工艺流程
《烤漆工艺流程》
烤漆工艺是一种常见的表面处理方法，用于给各种产品添加一层坚固耐用的表面涂层。
烤漆工艺可以应用于金属、塑料、陶瓷等材料上，常见的应用包括汽车、家具、电器等产品的表面处理。
下面将介绍一般的烤漆工艺流程。
1. 表面准备
在进行烤漆工艺之前，首先需要对产品表面进行准备工作。
这包括清洁、研磨和打磨等步骤，确保产品表面光滑、干净，以便于后续的涂装工作。
2. 底漆涂装
接下来是底漆涂装的工序。
底漆的作用是为产品表面打下一层坚固的基础，增强漆膜的附着力和耐久性。
底漆通常需要经过烘干或固化过程，以确保表面的硬度和耐化学性能。
3. 砂光
在底漆涂装后，产品表面可能会有一些不均匀或粗糙的地方，需要进行砂光处理，使表面更加平整光滑。
4. 颜色涂装
接下来是颜色涂装的阶段。
根据要求的颜色和效果，产品表面会进行相应的颜色涂装工作。
这个过程可能需要多次喷涂和烘干，以确保颜色的均匀和饱满。
5. 表面处理
在颜色涂装完成后，还需进行一些表面处理工作，比如清洁、研磨和喷涂清漆等，以增强表面的光泽和耐久性。
6. 烘干
最后一个重要步骤是烤漆产品的烘干工序。
通过将产品放入烤漆室，利用高温烘干的方式，使表面漆膜迅速固化和硬化，确保产品的表面质量。
总的来说，烤漆工艺流程包括表面准备、底漆涂装、砂光、颜色涂装、表面处理和烘干等一系列工序。
通过这些步骤，可以保证烤漆产品的表面质量和使用寿命，使其具有良好的耐候性、耐腐蚀性和美观性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烤漆工艺流程
喷漆是对经过检验合格后的产品、半成品表面覆盖;起到防锈、防腐;漂亮美观并具有标志的作用..进行在喷漆、喷塑前必须进行前处理;在前处理作必要的整体检查;并按工艺作局部修整..
一、前处理工艺流程简图
预处理→除油→水洗→除锈→水洗→磷化→干燥→喷塑喷漆
二、前处理工艺规范及操作规程
2.1、生产线布局：
槽体功能: 除油---水洗---除锈----水洗----水洗----磷化----水洗---喷塑喷漆
2.2、预处理：
2.2.1根据具体生产现场的条件及处理工件表面状况不同;而采取的物理手段;其主要目的是消除化学处理中影响处理质量和周期的控制因素;
维护化学制剂的使用寿命..如：对于被处理新产品表面过多的油污、灰尘、铁屑、块锈、浮锈及过厚的氧化皮和不能酸洗的产品进行人工擦洗和去除主要采用钢丝刷和砂布;处理后用压缩空气清除锈尘..减少除油除锈液的大量损耗;避免工件过处理造成的损耗;缩短化学处理周期;提高处理液的使用寿命..
2.2.2预处理除油应用充分稀释的除油剂进行擦洗;严禁使用有机溶剂如汽油、香蕉水;以避免污染除油槽液;及时性表面形成有机溶剂固体份保护膜影响除油质量..
2.3.除油:在常温情况下浸渍25分钟..去除重油污时间要延长..为加速除油速度;可使工件与槽液作相对运动或辅以机械外力..除油质量的检验方法是：用水冲洗;工件表面水膜连续;即除油干净..
2.4、除锈：一般锈蚀和冷轧板的冷作硬化层的去除时间为25分钟;重锈及氧化皮的去除时间应适当延长;直至全部去除..为加快除锈速度;可使工件与槽液作相对运动或辅以机械外力..但除锈时间不宜过长;以免产生金属过腐蚀“氢脆”及金属表面黑色“碳化物富积”的形成..一般除锈质量的检验标准为目视无未除尽的锈迹或氧化皮残留;表面为均匀的银灰色金属基体即可..
2.5、磷化：磷化时间为25分钟..磷化时应使工件保持静止状态;磷化后提出工件;并在槽子上空静置30～60秒钟;尽量使磷化液滴干流入槽中..
2.6、水洗：在每进行一次处理均需进行水洗..一般采用溢流水洗;时间为90～120秒;将工件上下振动8～10次..由于工件形状复杂;夹缝较多;工件应充分进行水洗..在使用数日后应及时更换新水..
三、前处理操作中的关键环节
3.1、工件吊装
经过预处理的工件;必须要有合理的吊装;对于散装板件;应避免工件之间堆叠、紧贴;保证有一定间隙;使槽液充分与工件接触..小件、散件应互相间隔、交叉摆放..对于难以排出气体的与凹形件;进入磷化槽时应侧置;使槽液充分接触工件各部位..严禁开口向下放置;否则因空气聚集内腔而影响处理质量..
3.2、磷化膜的干燥
3.2.1根据磷化后的工件必须及时干燥的要求;必须及时送入炉进行烘干;如不能烘干;必须压缩空气吹干..特别是夹缝;夹层等易聚集溶液的地方;在吹干前可先倾侧工件;倒出多余的溶液;然后吹干夹缝、夹层等..
3.2.2涂装前应用干净的粗布头或纱布将工件表面擦拭干净;并用高压空气吹掉灰尘;严禁未经过控拭或吹灰进行涂装..
3、槽液维护及注意事项
3.3.1为尽量少地将槽液带出;每道工序都应尽量将液滴干;尤其是除油、除锈剂、磷化、钝化液..以降低槽液消耗;以减少每道水洗工作量..
3.3.2磷化后的工件在涂装前防止雨淋或沾水、油污等..
3.3.3工件磷化干燥后;必须在三天内完成涂装操作;严禁超过三天或久置..如久置后喷涂;应该重新进行前处理..
3.3.4要经常打捞除油槽、除锈槽、磷化槽、钝化槽液面的油污或脏物等..
3.3.5当除油、除锈、磷脂、钝化的效果明显下降时;应按工艺要求分别添加或调整;保证各工序的处理质量..
四、腻子层和漆面打磨
对于被喷涂产品存在的不平整部分;就要刮腻子打平..而腻层毕竟对整个涂层来讲;是应尽量避免的..腻子在涂装工艺中的作用是矛盾的;但对不平整表面涂装又是不可缺少的..
4.1刮腻子一定不要贪快求便;可根据不平整程度一般要求经钣金处理后;不平整度减少到最低限度;确定每道腻子刮涂量..刮一遍;干后粗磨一遍;尽快找到基准平面..然后以此平面来刮第二道、第三道..
4.2找平过程即打磨过程..一定要用平面垫上砂纸;从腻层高处往基准面打磨;而且要横、纵、斜各个方向去找平;直到磨出腻层与基层交接边缘呈羽状;并不得有台阶手感..
4.3打磨要按照打磨程度选用砂纸;干磨或湿磨..例如;管状或其它正视面较小的工件;可采用粗砂纸干磨基本平整后;用较细的水砂纸蘸水打磨;即可获得较满意的效果；较大面积的平面;则需在粗磨后进行逐道消除砂纸痕的打磨;通常采用自240～800的水砂纸;按等级打磨..
4.4腻层每干透一道;一定要用压缩空气吹拂打磨面;将腻子形成的微孔中的粉尘清除;方可刮下一道..水磨完成后再喷涂前;最好烘干一下;至少要用压缩空气把表面水分吹干;同时把易存水处的水分吹出..若用抹布抹干;则要随时注意抹布的清洁程度..
4.5在腻层上喷涂一道封底漆;有时是需要的..这时一定要用极细的水砂纸打磨..为了增强各道漆层的结合力;通常采用打磨底漆涂层的方法获取粗糙面;使面漆附着后结合牢固..要求非常仔细;不可用粗砂纸粗磨;一定要用水砂纸蘸水打磨..用力应均匀;切忌某点集中用力磨破漆膜;反而影响了涂层防锈能力..
4.6门轴部位的腻层要认真处理2～3次..
4．7对腻层的质量要求：
4．7．1 腻层须牢固附在所腻的表面上;不得脱落；
4．7．2 腻层应分次刮涂;要刮均匀;需一层干燥后再刮涂下一次;每次尽量刮薄；
4．7．3腻平表面不应有粗粒及划痕；
4．7．4 腻平表面晾干后;不应产生收缩及裂纹..
五、喷涂
5.1涂漆现场要保持干净;并且通风良好..
5.2在前处理和腻层处理结束;通过干燥、除尘后即可进行表面喷涂工作..
5.3金属构架裸露的表面均应进行喷涂;覆盖层应有良好的附着力;色彩符合图纸要求..
5.4产品正面和侧面的涂层;不允许有皱纹;斑点、细砂粒、流痕、针孔、气泡、透底色、粘附物等缺陷..色泽应均匀;在阳光不直接照射下;距产品1米处目测不到刷痕、伤痕、机械杂质和修整痕迹..
5.5在喷第二道面漆前;必须用刮刀清理仪表孔;按纽孔、信号灯孔、侧面连接孔、标准框孔等的浮漆灰;不得脱壳影响元件的安装质量..
5.6产品正面和侧面以外的喷涂层;不允许有皱纹、流痕、气泡、透底色等缺陷;但允许带有少量的机械杂质和污浊..
5.7注意使用的压缩空气去油去水情况;勤放滤清器里的积水;注意压力是否稳定;
5.8喷塑
5.8.1粉末喷涂
5.8.1.1喷涂过程中;注意优选工艺参数;其目的是使粉末获得尽可能多的电荷;并在工件表面上达到均匀的粉末涂层..
5.8.1.2将工件挂靠在移动小车挂架上;并注意是否稳固;轻轻推动小车送入喷粉室;关闭折叠门..
5.8.1.3打开供粉系统的空气压缩机和二次回路装置的旋风吸尘器..
5.8.1.4打开高压静电发生器;通常调整高压在50-80kv; 电流值不大于300uA之间;喷粉枪柄必须可靠接地;以保证人身安全..操作过程中;按喷粉效果和质量进行调整..
5.8.1.5供粉量应始终均匀、稳定..供粉量要根据喷涂状况随时进行调整;一般单位时间供粉量在50-250g/min左右..输送粉末的压缩机空气应经油水过滤;保持洁净、干净..
5.8.1.6注意换粉和加粉过程中;不要混入杂质在供粉筒内;要保证输气、输粉畅通无阻;无漏气、漏粉现象出现..
5.8.2加热固化：将喷涂好的工件;轻轻地平稳地拉出喷粉室;然后在平稳地送入低温辐射固化加热炉;将温度调整在180℃之间;20分钟一炉..出炉后自然冷却;检查入库..
5.8.3其它
5.8.3.1吊挂具对静电喷涂的影响是较大的..这是因为长时间大批量生产后;吊挂具作为接地极同样很容易吸附上涂料;如不定期清理、更换;形成较高的电阻;大大降低静电吸附效果..另外;应特别注意工件的悬挂方式;以尽量减少喷涂死角..
5.8.3.2底层的干燥程度也会影响静电吸附效果..如果底漆层干燥程度不够;漆膜阻值大;静电吸附差；干燥太过;涂层表面光滑;由于表面张力的缘故;使漆粒不易附着..
5.8.3.3由于静电喷涂是在直流高压电场中进行的;电压的高低是涂着效果的关键..电压的选择一定要针对涂料品种、导电性能考虑..例如;喷涂含金属粉的涂料;就要适当调低电压..
5.9喷漆
5.9.1产品母线的色彩应符合要求;涂漆应均匀;无流痕、刷痕、起泡、皱纹、漏底等缺陷;搭接面不得粘漆..
5.9.2由于温度对漆液粘度的影响非常大;调配涂料时;尽量保持涂料储存场所、调配场所、操作现场的温度相当..
5.9.3加入输漆桶罐的涂料必须要充分搅拌均匀并用120目以上铜不锈钢筛过滤;工作完毕后一定要用稀释剂清洗干净喷枪..
5.9.4开关柜面板上的模拟母线涂漆色彩及型状应符合图纸要求;模拟母线的宽度规定为12mm;要求横平竖直;颜色交接处不应有缺口及波纹状..
5.9.5底漆的选择对涂层质量来讲是最重要的..作为底漆必须要求既具有良好的防蚀性;与基底有良好的附着力;又具有与面漆之间良好的配套性..例如;环氧类底漆等..另外;还有适合不同金属底材的各种底漆..
5.8.6底漆喷涂要特别注意边缘、棱角..由于被涂物件的边角部位是易锈蚀的薄弱部位;而且存在死角不易喷涂到;使得这些部位涂层最薄;因此要加强注意..
5.8.7底漆层在再涂漆前一定要干燥适度..干燥过小;底涂层易被某些面漆咬起；干燥过大;与面漆结合不好;还易形成缩孔和“发酵”..另外;要小心完成底涂的工件不要被再玷污..
5.8.8面漆涂漆;应在底漆完全干燥后进行;完全封闭的焊接内腔可不涂漆..
5.8.9面漆涂漆应均匀、致密、光亮;并完全覆盖前一道漆层;一般为2～3层..户外产品;底、面漆的总厚度应不低于60微米；户内产品;底、面漆的总厚度应不低于40微米..
漆膜未干之前;应妥善保护;避免烈日直晒或严寒冰冻..
注：①施工方法用刷涂时;粘度应相应增加；
②干燥规范规定的干燥时间根据工件大小适当增减..。
