焊接的基本知识
焊接的基本知识
焊接的基本知识一、概述焊接是一种将金属或非金属材料通过热能和/或压力结合在一起的工艺。
焊接是现代制造业中不可或缺的技术之一，被广泛应用于航空航天、汽车、建筑、电子等领域。
二、常见的焊接方式1. 电弧焊：利用电弧加热和熔化金属，在熔池中形成气体保护下的焊接方式。
2. 气体保护焊：利用惰性气体（如氩气）或活性气体（如CO2）作为保护气体，防止空气中的氧化物对熔池产生影响的焊接方式。
3. 焊锡：将锡和铅合金加热到液态，涂覆在要连接的部件上进行连接的方法。
4. 摩擦焊：利用摩擦产生的热量使两个部件表面熔融并结合在一起的方法。
三、常见的焊接设备1. 焊机：产生电弧并提供所需电流和电压。
2. 氩弧焊机：产生惰性气体，提供保护环境。
3. 气体保护焊机：产生活性气体，提供保护环境。
4. 焊接钳：将电极夹紧在要焊接的部件上。
5. 焊接头盔：保护焊工眼睛和面部。
四、焊接的基本步骤1. 准备工作：清洁和准备要连接的部件表面，选择适当的焊接方式和设备。
2. 热能加热：通过电弧、气体或其他方式对要连接的部件进行加热，使其熔化。
3. 加入填充材料：将填充材料添加到熔池中，使其与要连接的部件融合在一起。
4. 冷却固化：让熔池自然冷却或通过其他方式进行冷却固化，使其变得坚固。
五、焊接中需要注意的事项1. 安全第一：必须穿戴适当的防护装备（如手套、面罩等），以防止受伤或感染。
2. 选取适当的设备和材料：根据要连接的部件类型和厚度选择适当的设备和材料。
3. 控制温度和时间：控制加热时间和温度以确保焊接质量。
4. 检查和测试：进行检查和测试以确保焊接质量符合标准要求。
六、常见的焊接缺陷1. 裂纹：在焊接过程中产生的裂纹，可能导致连接件失效。
2. 气孔：在熔池中形成的气体泡，可能导致连接件失效。
3. 夹杂物：在熔池中存在的杂质，可能影响连接件的强度和耐腐蚀性能。
4. 错边：连接件未正确对齐，导致焊缝不牢固。
七、总结焊接是一种广泛应用于制造业的技术，需要掌握一定的知识和技能才能进行。

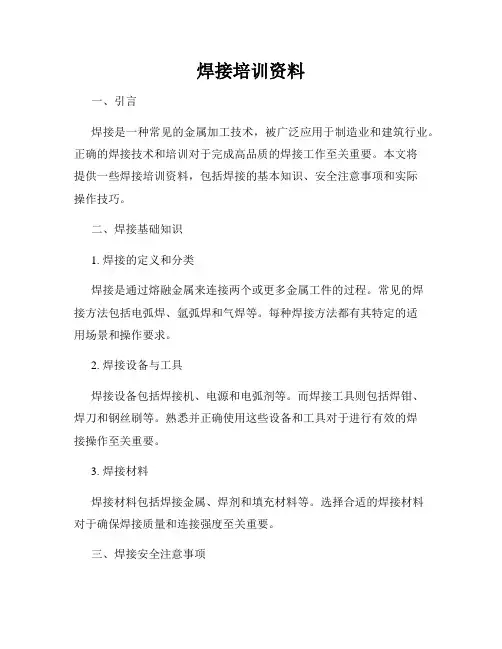

焊接培训资料
焊接培训资料一、引言焊接是一种常见的金属加工技术，被广泛应用于制造业和建筑行业。
正确的焊接技术和培训对于完成高品质的焊接工作至关重要。
本文将提供一些焊接培训资料，包括焊接的基本知识、安全注意事项和实际操作技巧。
二、焊接基础知识1. 焊接的定义和分类焊接是通过熔融金属来连接两个或更多金属工件的过程。
常见的焊接方法包括电弧焊、氩弧焊和气焊等。
每种焊接方法都有其特定的适用场景和操作要求。
2. 焊接设备与工具焊接设备包括焊接机、电源和电弧剂等。
而焊接工具则包括焊钳、焊刀和钢丝刷等。
熟悉并正确使用这些设备和工具对于进行有效的焊接操作至关重要。
3. 焊接材料焊接材料包括焊接金属、焊剂和填充材料等。
选择合适的焊接材料对于确保焊接质量和连接强度至关重要。
三、焊接安全注意事项1. 个人保护装备焊接操作时需佩戴适当的个人保护装备，包括防护面具、防护手套和护目镜等。
这些装备可以有效保护身体免受热、光和飞溅的伤害。
2. 安全环境焊接操作应在安全环境中进行。
确保工作场所通风良好，防止烟尘和有害气体积聚。
同时，清除工作区域内的杂物和易燃物，以减少火灾风险。
3. 焊接设备安全在使用和维护焊接设备时，务必遵循正确的操作流程和安全规定。
确保设备的正常运行，并定期进行检查和维护，以减少设备故障和意外事故的发生。
四、焊接技巧和实际操作1. 准备工作在进行焊接操作之前，务必进行准备工作。
清洁和研磨工件表面，确保焊接表面光滑和无污染物。
此外，选取适当的焊接方法和焊接材料，并设置合适的焊接参数。
2. 焊接技巧掌握正确的焊接技巧对于焊接质量至关重要。
保持焊接枪的稳定和平稳移动，保持适当的电弧长度，并控制电流和电压等参数，以确保焊缝的均匀和牢固。
3. 焊接缺陷和故障排除在进行焊接操作时，可能会出现焊缝不牢固、气孔和裂纹等焊接缺陷。
需要熟悉这些缺陷的产生原因，并学会相应的故障排除方法，以提高焊接质量。
五、总结本文介绍了焊接培训资料的一些内容，包括焊接基础知识、安全注意事项和实际操作技巧。

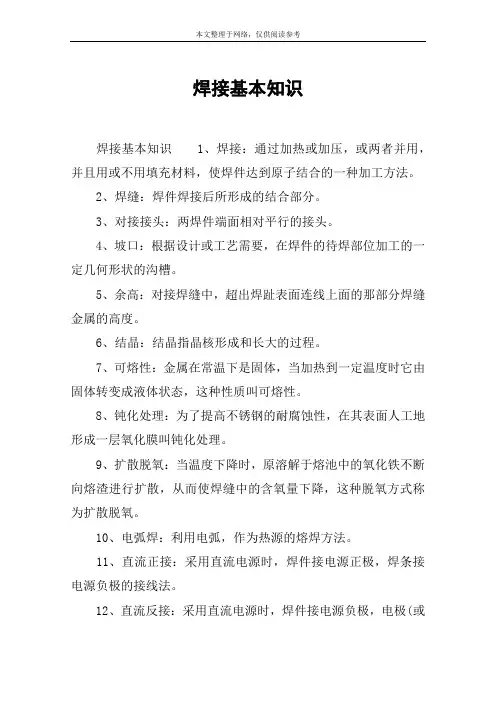

焊接基本知识
焊接基本知识焊接基本知识1、焊接：通过加热或加压，或两者并用，并且用或不用填充材料，使焊件达到原子结合的一种加工方法。
2、焊缝：焊件焊接后所形成的结合部分。
3、对接接头：两焊件端面相对平行的接头。
4、坡口：根据设计或工艺需要，在焊件的待焊部位加工的一定几何形状的沟槽。
5、余高：对接焊缝中，超出焊趾表面连线上面的那部分焊缝金属的高度。
6、结晶：结晶指晶核形成和长大的过程。
7、可熔性：金属在常温下是固体，当加热到一定温度时它由固体转变成液体状态，这种性质叫可熔性。
8、钝化处理：为了提高不锈钢的耐腐蚀性，在其表面人工地形成一层氧化膜叫钝化处理。
9、扩散脱氧：当温度下降时，原溶解于熔池中的氧化铁不断向熔渣进行扩散，从而使焊缝中的含氧量下降，这种脱氧方式称为扩散脱氧。
10、电弧焊：利用电弧，作为热源的熔焊方法。
11、直流正接：采用直流电源时，焊件接电源正极，焊条接电源负极的接线法。
12、直流反接：采用直流电源时，焊件接电源负极，电极(或焊条)接电源正极的接线法。
13、焊接规范：焊接时，为保证焊接质量而选定的诸物理量的总称。
14、塑性变形：当外力去除后，不能恢复原来形状的变形为塑性变形。
15、弹性变形：当外力去除后，能恢复原来形状的变形为弹性变形。
16、碱性焊条：药皮中含有多量碱性氧化物的焊条。
17、切割氧：切割氧指气割时具有一定压力的氧射流，它使切割金属燃烧，排除熔渣形成切口。
18、焊接残余应力：焊接残余应力指残余在焊件内应力。
19、热影响区：热影响区指材料因受热的影响而产生金相组织和机械性能变化的区域。
20、合金：由一种金属元素与其它元素组成的具有金属性质的物质叫合金。
21、可焊性：可焊性指在一定焊接工艺条件下，获得优质焊接接头的难易程度。
22、气孔：气孔指熔池中的气泡在凝固时未能逸出而形成的空穴。
23、焊瘤：焊瘤指焊接过程中，熔化金属流淌到焊缝以外未熔化的母材上所形成的金属瘤。
焊接的方法按照焊接过程中金属材料所处的状态不同，目前把焊接方法分为以下三类：(1) 熔焊焊接过程中，将焊件接头加热至熔化状态, 不加压力完成焊接的方法称为熔焊。
焊接基础知识
2. 焊接符号的组成
焊接符号一般由焊缝符号，指引线，焊缝尺寸符号等 三部分组成。如下图1.2.1
焊缝尺寸符号
一.焊接简述
4.焊接基本术语 (1).连接（焊接）：两个或更多的工件通过焊接而形
成永久性的连接。 (2).堆焊：为增大或恢复焊件的尺寸，或使焊件表面
获得具有特殊性能（耐热，耐腐蚀等）的熔敷金属层 而进行的焊接。 (3).单道焊：只熔敷一条焊道完成整条焊缝或者一个 焊层中只熔敷一条焊道的焊接。 (4).双道焊：熔覆两条焊道完成整条焊缝或者一个焊 层中熔覆两条焊道的焊接。 (5).单面焊：仅在焊件的一面施焊，完成整条焊缝而 进行的焊接. (6).双面焊：在焊件的两面施焊，完成整条焊缝而进 行的焊接.
钎焊——利用熔点比焊件低的釺焊材料与焊件共同加热至釺料熔化 （但焊件不熔化），填充到焊件的连接处，釺料冷凝后使工件焊合。 如烙铁焊、火焰焊等。适用于金属、非金属、异种材料之间的钎焊。
电弧焊
熔化极
焊条电弧焊（E，111） 埋弧焊（UP，12） 氩弧焊（MIG，131) CO2气体保护焊（MAG,135） 药芯焊丝电弧焊（MF，114）
熔焊
非熔化极
钨极惰性气体保护焊（Ar）焊(TIG,141) 钨极氢原子焊(WHG)
钨极等离子弧焊(WP,15)
焊
氧-氢焊接
接
气焊
氧-乙炔焊（G，311）
ห้องสมุดไป่ตู้
空气-乙炔焊
电子束焊（EB，51） 电渣焊(RES,72) 激光焊(LA,52) 铝热焊
锻焊
压焊 冷压焊
摩擦焊(FR,42) 扩散焊
电阻焊(R,2)
一.焊接简述
1.焊接的定义： 被焊工件的材质（同种或异种），通过加热
焊工理论知识点总结
焊工理论知识点总结一、焊接的基本概念1.1 焊接的定义焊接是指将两个或两个以上的金属工件加热至熔点，使其熔化并在固化后形成一体的连接。
焊接是一种重要的金属加工方法，它能够将金属工件牢固地连接在一起，从而满足不同领域的使用要求。
1.2 焊接的作用焊接的主要作用是实现金属材料之间的连接，从而形成一个整体。
通过焊接，可以将金属材料连接成各种形状、大小的构件，同时也能够实现金属材料的复合结构、修复和改造等功能。
1.3 焊接的分类根据焊接材料的相变形式，焊接可以分为固体相变焊接和液相变焊接。
固相焊接主要包括压力焊、摩擦焊、爆炸焊等；而液相焊接主要包括电弧焊、气体保护焊、等离子焊等。
1.4 焊接的方法焊接方法通常包括手工电弧焊、气体保护焊、埋弧焊、电渣焊、激光焊等多种。
不同的焊接方法适用于不同的金属材料、工件形状和使用要求。
二、焊接的基本原理2.1 焊接温度焊接过程中，工件受热的温度至关重要。
通常来说，焊接温度一般高于金属工件的熔点，以便实现金属材料的熔化和连接。
2.2 焊接压力在某些焊接方法中需要施加一定的压力，以保证焊接接头的质量。
这种压力可以是机械压力、液压压力或者重力等。
2.3 焊接速度焊接速度是指焊接过程中，电弧或其他热源对工件的加热速度。
合理的焊接速度有利于焊接材料的均匀加热和保证焊接接头的质量。
2.4 焊接热输入焊接热输入是指焊接过程中通过热源输入到工件中的热能量。
合理的焊接热输入有助于保证焊接接头的质量，避免产生裂纹、变形等缺陷。
2.5 焊接材料焊接材料选择根据工件的材料和使用要求来确定。
通常来说，焊接材料应具有与工件相似的力学性能、耐腐蚀性能和热膨胀系数等。
2.6 焊接接头形式焊接接头形式有直接对接、角接、搭接、搭接角向接头、T型接头、角T型接头、搭接T 型接头等。
不同形式的接头有不同的焊接方法和工艺要求。
三、焊接的热源3.1 电弧电弧焊是一种常用的焊接方法，它通过电弧产生的热量来使工件熔化并形成连接。
焊接基础知识
熔焊工艺基础
改善焊接头组织与性能的措施
正确选择线能量 ➢ 线能量——由焊接电源输入给单位长度焊缝的能量值。 它与焊接速度、焊接电流和电压有关。
焊缝的合金化处理
焊件预热和焊后热处理
熔焊工艺基础
弧焊电源及其特性
焊接电弧——指由焊接电源供给的，具有一定电压的两电极间或 电极与焊件间，在气体介质中产生强烈而持久的放电现象。 ➢ 特点：低电压（10—50V） 大电流（几安-几千安） 温度高（5000—30000k）
焊接
熔焊工艺基础
熔焊的冶金原理 焊接接头的组织与性能 改善焊接头组织与性能的措施
熔焊工艺பைடு நூலகம்础
熔焊的冶金原理
在焊接过程中，金属母材和焊条被加热熔化形成熔池，当金属至高温冷 却，要发生冶金化学反应，与一般冶炼比较有以下特点： ➢ 熔池的温度高 ➢ 熔池的体积小，凝固速度快，造成化学成分不均匀易产生气孔、夹 杂等缺陷。 ➢ 氮和氢在高温是熔于金属液与铁形成化合物，造成焊缝脆性。 ➢ 焊缝金属的塑性、韧性低。
焊接材料 ➢ 焊条——由金属焊芯和涂于焊心外部的药皮（涂料）两部分组成。 ➢ 钛钙型焊条（酸性焊条） 特点：溶渣流动性好、易脱渣、电弧稳定、飞溅小、焊波整齐 应用：适用全位置焊接，交、直流及正、反接均可使用 ➢ 低氢焊条（碱性焊条） 特点：溶渣流动性好，工艺要求一般，采用短电弧，焊接时要求焊条必须干燥。 应用：可全位置焊接，电源为直流反接。
生机械化和劳动条件较好等。 不足——焊接位置受限（只能平焊），可见度差，不
适于薄板件焊接。 应用——中厚板、多种材料、多种产品焊接。 种类——自动埋弧焊（全机械）、半自动埋弧焊（手
送焊丝）
埋弧焊
焊接材料、工艺及设备
焊接材料 ➢ 焊丝——作用相当焊条芯 ➢ 焊剂——相当药皮
40条焊工基础知识
40条焊工基础知识1.焊工的定义：焊工是使用焊接设备和工具，通过加热、加压等技术手段，将两种或多种材料连接在一起的专业人员。
2.焊接方法的分类：焊接方法有多种，常见的有电弧焊、气焊、激光焊、超声波焊等。
不同的焊接方法适用于不同的材料和场景。
3.焊接设备的选择：根据不同的焊接方法和材料，选择合适的焊接设备和工具，如电焊机、气瓶、激光器、超声波发生器等。
4.焊接工艺参数：焊接工艺参数是影响焊接质量的重要因素，如电流、电压、焊接速度、焊丝类型等。
选择合适的工艺参数可以提高焊接质量和效率。
5.焊接缺陷及防止措施：焊接过程中可能会出现各种缺陷，如气孔、夹渣、未熔合等。
采取相应的防止措施可以有效减少缺陷的发生。
6.焊接安全与防护：焊接过程中会产生弧光、烟尘、有毒气体等危害因素，因此焊工需要采取相应的安全与防护措施，如佩戴防护眼镜、口罩、手套等。
7.焊接材料的准备：焊接前需要准备各种焊接材料，如焊条、焊丝、气体等。
选择合适的焊接材料可以提高焊接质量和效率。
8.焊接操作技巧：掌握正确的焊接操作技巧可以提高焊接质量和效率，如掌握正确的焊接姿势、送丝方式等。
9.焊接质量检测：焊接完成后需要对焊接质量进行检测，如外观检查、无损检测等。
及时发现并处理焊接缺陷可以提高产品质量和安全性。
10.焊工资格认证：从事焊工工作需要取得相应的资格认证，如焊工证、特种设备作业人员证等。
取得资格认证可以提高职业素养和竞争力。
11.焊接环境要求：焊接环境对焊接质量和安全性有一定影响，如温度、湿度、通风等。
保持合适的焊接环境可以提高焊接质量和安全性。
12.焊接后处理：焊接完成后需要进行后处理，如清理焊渣、除锈等。
后处理可以提高产品外观和耐久性。
13.焊接成本估算：掌握正确的焊接成本估算方法可以帮助企业降低生产成本，提高经济效益。
14.焊接在各行业中的应用：焊接在建筑、机械、石油化工、航空航天等行业中广泛应用。
了解不同行业对焊接的需求和应用可以提高焊接技能和适应性。
焊接基础必学知识点
焊接基础必学知识点
1. 焊接的定义和原理：焊接是通过热能和力学能将金属材料连接在一
起的工艺。
焊接原理是利用电弧、燃气火焰或激光束等加热金属材料，使之熔化并形成一定形状的焊缝。
2. 焊接的分类：按照焊接方式可以分为手工焊接、自动焊接和半自动
焊接；按照焊接材料可以分为金属焊接、塑料焊接和玻璃焊接等。
3. 焊接电源和设备：常用的焊接电源包括直流电源（直流弧焊机）和
交流电源（交流弧焊机），焊接设备包括焊接机、焊枪、焊丝、电焊
钳等。
4. 焊接材料：常用的焊接材料包括焊条、焊丝和焊剂等。
焊条是由焊
芯和焊皮组成的，焊芯是焊接所需的金属材料，焊皮是包裹焊芯的外
层材料。
5. 焊接技术：焊接技术包括焊接位置选择、焊接参数设置、焊接方法
选择等。
焊接位置选择是确定焊接部位的位置和方向，焊接参数设置
是根据材料和焊接要求调整焊接电流、焊接电压、焊接速度等，焊接
方法选择是根据材料、焊接位置和要求选择适合的焊接方法。
6. 焊接缺陷和质量控制：焊接过程中可能出现的缺陷包括焊缝裂纹、
气孔、夹渣等。
质量控制包括焊接前的材料检查和处理、焊接过程的
参数控制、焊后的检测和评价。
7. 焊接安全：焊接操作时需要注意保护眼睛、皮肤和呼吸系统，使用
防护设备如焊接面罩、皮手套、防护服和呼吸器等。
8. 与焊接相关的其他知识点：如焊接符号、焊接标准、焊接工艺指导书等。
以上是焊接基础必学的知识点，学好这些知识可以帮助理解焊接的原理和技术，提高焊接技能和质量控制能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接的基本知识
焊接是一种常见的金属连接方式，它通过将金属部件加热至熔点，并将其连接在一起，形成一个强固的结合。
焊接广泛应用于制造业和建筑领域，因其可靠性和经济性而备受青睐。
本文将介绍焊接的基本知识，包括焊接的原理、常见的焊接方法、焊接材料和设备。
一、焊接的原理
焊接的原理是基于热能传递和材料熔化再凝固的过程。
焊接时，焊接电流或者火焰使焊接部件受热，达到熔点并熔化形成熔池。
熔化的材料液体状态下流动，两个焊接部件的金属混合在一起，并在冷却后形成坚固的连接。
二、常见的焊接方法
1. 电弧焊接：电弧焊接是一种常见的手工焊接方法。
它通过产生电弧将电能转化为热能，熔化焊接材料并连接金属部件。
电弧焊接适用于多种金属，例如钢铁、不锈钢和铝等。
常见的电弧焊接方法包括手工电弧焊、氩弧焊和埋弧焊。
2. 气体焊接：气体焊接是利用气体燃烧产生的高温热源进行焊接的方法。
常见的气体焊接方法包括氧乙炔焊、氧煤气焊和氧气焊。
气体焊接适用于较薄的金属材料，例如铝和铜。
3. 熔化极气体保护焊：熔化极气体保护焊是一种利用熔化的焊条作为填充材料，同时通过保护气体保护熔池的焊接方法。
常见的熔化极气体保护焊包括氩弧焊和惰性气体保护焊。
三、焊接材料
1. 焊接电极：电弧焊接和熔化极气体保护焊中使用的焊接材料被称
为焊接电极。
焊接电极的选择应根据焊接金属的种类和特性进行。
常
见的焊接电极包括碳钢电极、不锈钢电极和铝合金电极等。
2. 焊剂：焊剂是一种用于清洁焊接表面和保护熔池的物质。
它可以
帮助去除氧化物和杂质，并防止空气中的氧气进入焊接过程。
焊剂的
种类根据使用的焊接方法和金属材料的不同而有所不同。
四、焊接设备
1. 焊接机：焊接机是用于提供焊接电流的设备。
根据不同的焊接方
法和需求，可选择不同类型的焊接机，例如手持电弧焊机、氩弧焊机
和埋弧焊机等。
2. 焊接面罩：焊接面罩是用于保护焊工眼睛和面部的设备。
它能保
护焊工免受电弧光和飞溅的伤害。
焊接面罩通常配有可调节的滤镜，
以过滤强光。
3. 焊接工具：焊接过程中需要使用一些特定的工具，例如焊枪、焊
接钳和焊接锤等。
这些工具有助于焊接操作的进行和焊接接头的处理。
综上所述，焊接是一种通过热能传递和材料熔化再凝固的过程，用
于连接金属部件的技术。
我们介绍了焊接的原理、常见的焊接方法、
焊接材料和设备等基本知识。
了解这些知识对于从事焊接工作或与焊
接相关的领域的人来说是必要的。
通过正确掌握焊接的基本知识，我
们可以确保焊接过程的安全性和质量，并实现有效的金属连接。
