图根平面控制测量重要知识点总结
图根平面控制测量重要知识点总结、图示图根平面控制测量一、控制测量的概念所谓控制测量,就是在测区范围内布设少数点,称为控制点,将控制点连成网状,称为控制网,用高精度的仪器和方法测定控制点的平面位置和高程,测定平面位置的工作称为平面控制测量,测定高程的工作称为高程测量,合称为控制测量。
图根平面控制测量的基本计算二、直线定向1、概念确定一条直线与标准方向线之间的北夹角关系的工作叫直线定向。
B2、方位角从标准方向线的北端起,顺时针转到某直线的水平角叫方位角,角值0°~360°。
通常用α表示。
3、标准方向1)真北方向即真子午线北端方向,可认为是北极星方向。
2)磁北方向即磁子午线北端方向,是罗盘指北针所指方向。
3)坐标北方向坐标纵轴北端方向,即央子午线方向。
4)三种方位角真方位角、磁方位角、坐标方位角。
4、三种方位角之间的关系1)真方位角与磁方位角之间的关系真北与磁北之间的夹角叫磁偏角,用δ表示,以真北为准,磁北偏向真北以东,称为东偏,δ取+号,反之取-号。
α真=α磁+δ B2)真方位角与坐标方位角之间的关系真北方向与坐标北(x轴)方向之间的夹角叫子午线收敛角,用γ表示,以真北为准, x轴方向偏向真北以东,γ为正,以西γ为负。
北半球,γ与y真北 Bɑ=ɑ+ϒ真A3)坐标方位角与磁方位角之间的关系α真=α+γα=α真-γ =α磁+δ-γ = α磁+(δ-γ)= α磁+ΔΔ叫磁坐偏角。
5、坐标方位角的特性 X同一直线上各点的坐标方位角相等。
NW NE 正反坐标方位角相差180°。
Y αBA =αAB ± 180° (大于180˚—;小于180˚+) SW SE 6、象限角从标准方向线的北端或南端起,顺时针或逆时针方向转到某直线的锐角叫象限角,用R 表示,应注明象限名称。
三、坐标正算、反算 1、坐标正算公式坐标增量: 坐标: 2、坐标反算计算公式四、方位角推算⎭⎬⎫=∆=∆AB AB AB AB AB AB D y D x ααsin cos ⎭⎬⎫∆+=∆+=AB A B AB A B y y y x x x ()()⎪⎪⎭⎪⎪⎬⎫-=-=-+-=--=AB A B AB A B A B A B AB AB AB ABy y x x y y x x D x x y y αααsin cos arctan21、左观测角与右观测角2、左观测角推算公式αBC =αAB +β左-180° αBC =αAB +β左±180°3、右观测角推算公式αBC =αAB - β右± 1804、总结:五、三角形边长计算公式︒±-+=180右左后前ββαα1、正弦公式编号:推算边a ,已知边b ,间隔边c ,角A 、B 、C 。
控制测量知识点总结
控制测量知识总结1 野外测量的基准面为大地水准面，基准线为与大地水准面相垂直的铅垂线；测量计算的基准面为参考椭球面，基准线为参考椭球面的法线。
由于地表起伏以及地层内部密度变化造成质量分布不均，所以大地水准面不能作为控制测量计算的基准面2 大地水准面——完全处于静止和平衡状态的海水面扩展并延伸到大陆下面，从而形成一个处处与铅垂线方向正交的包围整个地球的封闭曲面。
参考椭球——把形状和大小与大地体相近且两者之间相对位置确定的旋转椭球。
总地球椭球——和整个大地体最为接近，密合最好的参考椭球。
垂线偏差——由于大地水准面与椭球面不可能处处重合，两者之间的夹角。
大地水准面差距——大地水准面与椭球面在某一点上的高差。
3 大地坐标系——在椭球面上建立起来的一种表示地面点位的球面坐标系(B,L,H)空间大地直角坐标系——原点O与地球质心重合，Z轴与地球自转轴重合，X轴与地球赤道面和格林尼治平均子午面的郊县重合，Y与XZ轴正交（x.,y,z）4 高斯平面坐标系：L=6N-3 N为带号，L为中央子午线经度L=3n n为带号，L为中央子午线经度Y坐标的规定值与自然值关系Y=Nm+m+y5 常规的大地测量方法有：三角测量，精密导线测量，三边测量，边角同测等6 国家平面控制网的布设原则：分级布网，逐级控制；足够的精度；足够的密度；统一的规格7 水准面的不平行性：原因是地面上的重力加速度随纬度和物质的分布情况而变化影响：多值性；产生理论闭合差理论闭合差：在闭合环形水准路线中，由于水准面不平行所产生的闭合差8 正常椭球——与地球质量相等且质量分布均匀的椭球正常重力加速度——正常椭球对其表面与外部点所产生的重力加速度（只与点位纬度有关）正常位水准面——相应的正常重力加速度等位面重力异常——地面点实测重力加速度与相应的正常重力加速度的差值重力位水准面——与实测重力加速度相应的重力等位面9 正高系统——以大地水准面为高程基准面得高程系统正高——点沿铅垂线至大地水准面的距离。
控制测量知识要点
控制测量知识要点羂2012肈•取盘左和盘右读数的中数，可以消除袁•任一照准点的垂直角与天顶距之和是90°。
水平轴倾斜误差对观测方向值的影响。
膆•望远镜的物镜光心与十字丝中心的连线称为视准轴。
莂•照准部旋转中心与度盘分划中心不重合称为照准部偏心差。
蚂•微动螺旋、测微螺旋的最后操作应一律旋进。
袆•用三角高程法获得的高差观测值的权与边长的平方成反比。
芄•6°带第20 带中央子午线的经度为117°。
螁•一厘米分划的精密水准尺的基辅差为 3.0155 。
莂•导线直伸时，纵向误差主要由测距误差引起，横向误差主要由测角误差引起。
羇•对于短边导线三角高程测量，最常用的方法是根据经验取K 值。
薇•在进行水平角观测时，各测回将起始方向的读数均匀分配在度盘和测微器上是为了削弱度盘和测微器分划误差对水平方向观测值的影响。
蒄•大地水准面所包围的形体叫大地体。
袈•我国6°带中央子午线的经度，由69°起每隔6°而至135°，共计12 带。
聿•地面点沿正常重力线方向到似大地水准面的距离称为该点的正常高。
螅•地面点沿铅垂线方向到大地水准面的距离称为该点的正高袄•地面点沿法线方向到参考橢球面的距离称为该点的大地高。
虿•水准测量时要求每个测站的前后视距离相等，可以消除或减弱i 角、大气垂直折光等与距离有关的误差影响。
螆•高斯投影分带的原因就是限制长度变形。
袃•计算2C 并规定其变化范围可以作为判断观测质量的标准之一。
莃•一测回中不得变动望远镜焦距是为了避免因调焦引起视准轴变化。
荿•选择测站零方向的条件之一是，该方向的边长与本测站其它方向的边长相比长度适中。
袇•将平均海洋面向陆地内部延伸，形成一个封闭的曲面，这个曲面就叫水准面。
膆•我国的水准原点位于青岛的观象山。
螂•在进行等级水准时，一测段的测站数应安排成偶数。
聿•我国在将参考椭球上的测量元素归算到平面时采用的是高斯投影的方法。

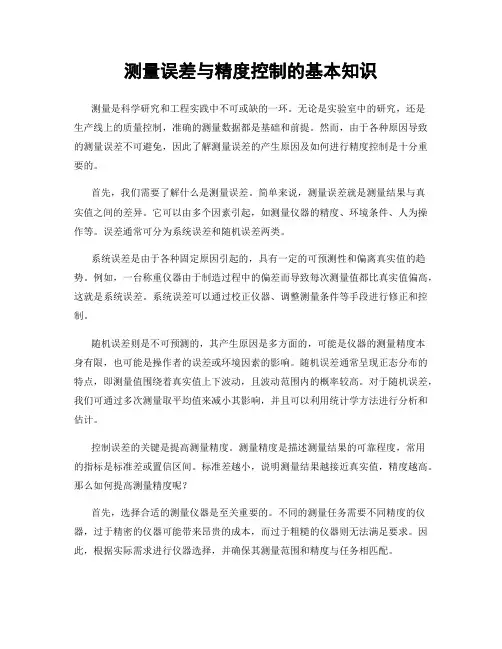

测量误差与精度控制的基本知识
测量误差与精度控制的基本知识测量是科学研究和工程实践中不可或缺的一环。
无论是实验室中的研究，还是生产线上的质量控制，准确的测量数据都是基础和前提。
然而，由于各种原因导致的测量误差不可避免，因此了解测量误差的产生原因及如何进行精度控制是十分重要的。
首先，我们需要了解什么是测量误差。
简单来说，测量误差就是测量结果与真实值之间的差异。
它可以由多个因素引起，如测量仪器的精度、环境条件、人为操作等。
误差通常可分为系统误差和随机误差两类。
系统误差是由于各种固定原因引起的，具有一定的可预测性和偏离真实值的趋势。
例如，一台称重仪器由于制造过程中的偏差而导致每次测量值都比真实值偏高，这就是系统误差。
系统误差可以通过校正仪器、调整测量条件等手段进行修正和控制。
随机误差则是不可预测的，其产生原因是多方面的，可能是仪器的测量精度本身有限，也可能是操作者的误差或环境因素的影响。
随机误差通常呈现正态分布的特点，即测量值围绕着真实值上下波动，且波动范围内的概率较高。
对于随机误差，我们可通过多次测量取平均值来减小其影响，并且可以利用统计学方法进行分析和估计。
控制误差的关键是提高测量精度。
测量精度是描述测量结果的可靠程度，常用的指标是标准差或置信区间。
标准差越小，说明测量结果越接近真实值，精度越高。
那么如何提高测量精度呢？首先，选择合适的测量仪器是至关重要的。
不同的测量任务需要不同精度的仪器，过于精密的仪器可能带来昂贵的成本，而过于粗糙的仪器则无法满足要求。
因此，根据实际需求进行仪器选择，并确保其测量范围和精度与任务相匹配。
其次，环境条件的控制也非常重要。
温度、湿度、气压等环境因素都可能对测量结果产生影响，因此在测量过程中，要尽量保持环境的稳定性，并进行必要的修正。
例如，在高温环境下，可以采用温度补偿的方法进行修正，保证测量结果的准确性。
此外，合理的操作规范和技能也对测量精度的控制至关重要。
操作者应接受相关培训，熟悉测量仪器的使用方法，并按照标准程序进行操作。

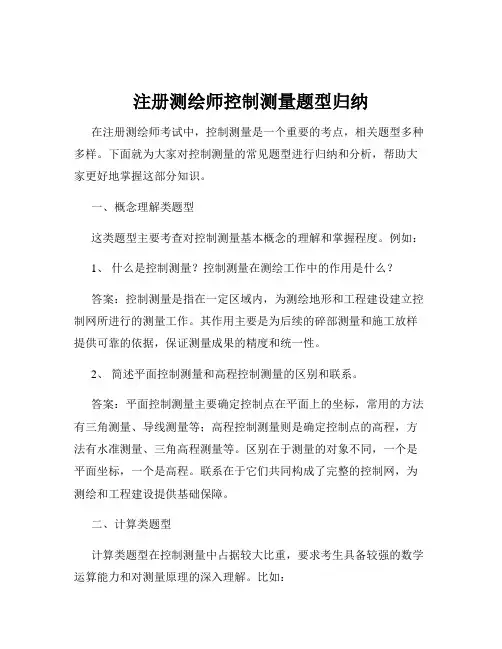

注册测绘师控制测量题型归纳
注册测绘师控制测量题型归纳在注册测绘师考试中，控制测量是一个重要的考点，相关题型多种多样。
下面就为大家对控制测量的常见题型进行归纳和分析，帮助大家更好地掌握这部分知识。
一、概念理解类题型这类题型主要考查对控制测量基本概念的理解和掌握程度。
例如：1、什么是控制测量？控制测量在测绘工作中的作用是什么？答案：控制测量是指在一定区域内，为测绘地形和工程建设建立控制网所进行的测量工作。
其作用主要是为后续的碎部测量和施工放样提供可靠的依据，保证测量成果的精度和统一性。
2、简述平面控制测量和高程控制测量的区别和联系。
答案：平面控制测量主要确定控制点在平面上的坐标，常用的方法有三角测量、导线测量等；高程控制测量则是确定控制点的高程，方法有水准测量、三角高程测量等。
区别在于测量的对象不同，一个是平面坐标，一个是高程。
联系在于它们共同构成了完整的控制网，为测绘和工程建设提供基础保障。
二、计算类题型计算类题型在控制测量中占据较大比重，要求考生具备较强的数学运算能力和对测量原理的深入理解。
比如：1、已知某导线的边长和角度观测值，计算导线的坐标增量和坐标。
此类题目需要考生熟练运用导线测量的计算公式，先计算出各边的坐标增量，再根据起始点的坐标逐步推算出各点的坐标。
2、水准测量中，根据已知水准点的高程和各测站的高差，计算未知点的高程。
考生要明确水准测量的原理，按照高差累加的方法计算未知点高程。
三、误差分析与精度评定类题型这类题型考查考生对测量误差的认识和处理能力，以及对测量精度的评定方法。
例如：1、分析控制测量中误差的来源，并说明如何减小这些误差。
误差来源可能包括仪器误差、观测误差、外界环境影响等。
减小误差的方法包括选用高精度仪器、规范观测操作、选择有利的观测时间和环境等。
2、给定一组控制测量数据，计算其精度指标（如中误差、相对中误差等），并评价测量成果的精度。
考生需要根据具体的数据，运用相应的精度评定公式进行计算和分析。
四、方案设计类题型这类题型要求考生能够根据具体的测量任务和条件，设计合理的控制测量方案。
控制测量学的基本任务和主要内容概要
工程控制测量
昆明冶金高等专科学校测绘学院
控制测量的基本任务
在设计阶段建立用于测绘大比例尺地形图 的测图控制网 在施工阶段建立施工控制网 在工程竣工后的运营阶段，建立以监视建 筑物变形为目的的变形观测专用控制网
昆明冶金高等专科学校测绘学院
控制测量的作用
布设全国范围内及局域性的大地测量控制网，为取得 大地点的精确坐标，必须要建立合理的大地测量坐标系 以及确定地球的形状、大小及重力场参数。 在防灾、减灾、救灾及环境监测、评价与保护中发挥 着特殊的作用 在发展空间技术和国防建设中，在丰富和发展当代地 球科学的有关研究中，以及在发展测绘工程事业中，它 的地位和作用将显得越来越重要。
昆明冶金高等专科学校测绘学院
1.1控制测量学的基本任务和主要内容
1.控制测量的任务与作用
控制测量的概念：在一定区域内，按测量任务所要求的精度， 测定一系列地面标志点（控制点）的平面坐标和高程，建立控 制网，这种测量工作称为控制测量。 控 制 测 量 的 分 类 按工作 内容分 平面控制测量 高程控制测量 测定控制点平面位置 测定控制点高程 全国范围内,按国家统一颁 布的法式、规范进行的控 制测量 为工程建设或地形图测绘， 在小区域内，在大地测量 控制网的基础上独立建立 控制网的控制测量
返回本章首页
昆明冶金高等专科学校测绘学院
控制测量的基本工作
网的可行性论证，估计网的技术经济指标，撰写 技术设计报告 控制网的布测，即踏勘选点、埋石、观测及数据 处理 控制网的成果进行有效管理，以便能够迅速、准 确地为各项工程建设提供有用的资料
返回本章首页
昆明冶金高等专科学校测绘学院
控制测量学的研究内容
整理控制测量知识点总结
控制测量知识点总结20 年月日A4打印/ 可编辑高等教育自学考试课程考试大纲课程名称：控制测量课程代码：01550（理论）第一部分课程性质与目标一、课程性质与特点控制测量是工程测量专业的一门主要专业课，是全国高等教学自学考试工程测量专业必考的专业课，是为培养和检验自学考试者的控制测量的基本理论知识和应用能力而设置的一门专业课。
二、课程目标与基本要求控制测量的任务是在一个特定的地区内，建立水平控制网和高程控制网，以确定地面点的精确位置，作为各种比例尺地形测图和各项工程测量的基础。
本课程以三角测量，水准测量，三角高程测量，电磁波测距，精密导线测量为主要内容讲解外业观测的方法和理论、操作技能，以参考椭球和高斯投影计算为主内容讲解内业的数据处理技术。
本课程是科学性，系统性，和实践性较强的一门课，基本知识和基本理论涉及面广，有些概念较抽象，外业工作繁琐，实际操作和计算要求严格细致，因此在自学考试命题中，应体现本课程的性质和特点。
设置本课程的具体目的是，使自学应考者比较全面系统地掌握控制测量的基本知识和基本理论，掌握小面积测区建立三、四等水平控制网，高程控制网的外业工作方法和基本操作技能，基本掌握高斯投影计算方法及基本技能，以便毕业后较好地适应工程测量工作的要求。
三、与本专业其他课程的关系它在《测量学》课程自学结束后基础上进行自学，为后面的《数字地籍测量》、《GPS定位技术应用》、《工程测量》等专业课的自学打下一定的基础。
第二部分考核内容与考核目标第一章绪论一、学习目的和要求通过本章学习，了解控制测量的任务和建设国家大地控制网的基本方法；初步建立大地控制网测量数据归算的基本概念。
本章重点：控制测量任务，建立国家水平、高程控制网的常规方法及其基本原理，大地控制测量数据归算的基本概念。
难点：大地控制测量数据归算的基本概念。
二、考核知识点与考核目标（一）控制测量及任务识记：控制测量的概念理解：控制测量的任务1.建立国家水平控制网的方法和优缺点，适用范围识记：三角测量，导线测量，GPS测量的方法和优缺点理解：适用范围2.建立国家高程控制网的方法和优缺点，适用范围识记：水准测量，三角高程测量，光电测距高程导线测量建立方法理解：适用范围第二章平面控制网的布设一、学习目的和要求通过本章学习，了解国家平面控制网和工程平面控制网的布设原则和布设方案；掌握平面控制网的技术设计作业程序；基本掌握平面控制网的精度估算方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制测量的基本知识
一、控制测量概述
测绘工作的实质是确定地面上地物和地貌特征点的位置，即确定空间点的三维坐标。
这样的工作若从一个原点开始，逐步依据前一个点的位置测定后一个点的位置，必然会将前一个点的误差带到后一个点上。
这样的测量误差逐步积累，将会达到惊人的程度。
所以，为了保证所测点位的精度，减少误差积累，测量工作必须遵循“从整体到局部”、“先控制后碎部”的组织原则。
控制测量就是用较精密的仪器、工具和较严密的测量方法，较精确地测定少量起控制作用的点的精确位置。
控制测量分为平面控制测量和高程控制测量两种。
二、面控制测量
平面控制测量是确定控制点的平面位置。
平面控制网的经典布网形式有三角网（锁）、三边网、边角
网和导线网。
在6-1中，观测所有三角形的内角，并至少测量其中一条边作为起算边，通过计算就可以获得它们之间的相对位置。
这种三角形的顶点称为三角点，构成的网形称为三角网，进行这种控制测量
称为三角测量。
又如6-2中控制点用折线连接起来，测量各边的长度和各转折角，通过计算同样可以获得它们之间的相对位置，这种折线称为导线。
这种控制点称为导线点，构成的网形称为导线网，进行这种控制测量称为导线测量。
平面控制网除了上述布网形式外，目前常用的是G P S网。
它比用常规测量方法建立的控制网有速度快、成本低、全天候作业、操作方便等优点，因此被广泛应用。
国家平面控制网，是在全国范围内建立的控制网。
逐级控制，分为一、二、三、四等三角测量和一、二等精密导线测量及A、B、C、D、E级G P S控制测量。
它是全国各种比例尺测图和工程建设的基本控制，也为空间科学技术和军事提供精确的点位坐标、距离、方位资料，并为研究地球大小和形状、地震预报等提供重要资料。
工程控制测量是为大比例尺地形测量或为工程建筑物的施工放样及变形观测等专门用途而建立控制网。
工程平面控制网一般可以分为：二、三、四等及一、二级G P S网；二、三、四等三角网及一、二级小三角网；三、四等导线及一、二、三级导线；二、三、四等三边网及一、二级小三边网。
然后再布设图根小三角网或图根导线。
按1993年工程测量规范及1997年全球定位系统城市测量技术规程，其技术要求列
于6-1-1、6-1-2、6-1-3和6-1-4。
三、高程控制网
建立高程控制网的主要方法是水准测量。
国家水准测量分为一、二、三、四等，逐级布设。
一、二等水准测量是用高精度水准仪和精密水准测量方法进行施测、其成果作为全国范围的高程控制之用，称为精密水准测量。
三、四等水准测量除用于国家高程控制网的加密外，在小地区用作建立首级高程控制网。
在山区也可以采用“三角高程测量”测量的方法来建立高程控制网，这种方法不受地形起伏的影响，工作速度快，但其精度较精密水准测量低。
为了工程建设的需要所建立的高程控制测量，采用二、三、四、五等水准测量及直接为测地形图用的图根水准测量，其技术要求列于6-1-5。
电磁波测距三角高程测量的主要技术指标见6-1-6。
水准点间的距离，一般地区为2～3k m，工业区小于1k m。
一个测区至少设立三个水准点。
四、小地区控制测量
小地区控制网，一般是指面积在15k m2以下区域所建立的控制网。
尽量与国家（或城市）控制网联测，以使测区的坐标系和高程系与国家（城市）控制系统统一起来。
若测区内或附近无国家（或城市）控制点，或者附近有高级控制点，但不便于联测时，则可建立测区独立控制网。
另外，为工程建设而建立的专用控制网，或重点工程为保密需要而建立的控制网，均可采用独立控制网系统。
根据测区面积大小，按精度要求逐级建立控制网。
在全测区范围内建立统一的精度最高的控制网，称为首级控制网。
直接为测图而建立的控制网，称为图根控制网，网中各点称为图根点。
当测区面积小于0.5k m2时，图根控制网亦可作为首级控制网使用。
图根点的密度应根据测区比例尺和地形条件而定，一般
不低于6-1-7的规定。
