半圆键槽铣床夹具设计
误差、夹紧力，从而保证了该专用夹具能够用于加工该工件的可靠性、高效性。专 用夹具也有很大的应用空间，即通过专用夹具达到定位准确、夹紧迅速、操作快捷 等优点，易于保证，并通过绘图软件完成了铣床夹具装配图及零件图的设计。
关键词：铣床夹具、凸轮轴、沟槽、V形块
机床夹具设计是一项重要的技术工作，是工艺装备设计中的一个重要组成部 分，是保证产品质量和提高劳动生产率的一项重要技术措施。在设计过程中，一 般设计夹具步骤如下：
1.1确定工件的定位方法和刀具的导向方式
工件在夹具中的定位应符合定位原理。合理地设置定位和导向件。设计定位 件和导向件时，应尽量采用通用标准。
222高强度、高刚性、高精度
为了提高劳动生产率，缩短工件的加工工时，工件的加工的加工已向着高速、 大切削量方向发展、工序高度其中，工件定位夹紧后要依次完成铣、钻、镗等多 工序的加工。切削力的大小、方向在不断地变化，这就需要柔性夹具本身要有较 高的使用强度和刚度，才能满足工件的加工精度。
柔性夹具是又一套预先制造好的各种不同形状、不同尺寸规格、不同功能的 系列化、标准化元件、合件组装而成的。柔性夹具元件、合件具有较好的互换性 和较高的精度及耐磨性。柔性夹具能保证工件在规定的坐标位置上准确定位和牢 固的夹紧，也就是说能保证工件相对于机床坐标原点具有准确和稳定可靠的坐标 位置。这种夹具具有较高的刚度和精度，在粗加工是能承受较大的切削用量，以 充分发挥数控、加工中心机床的生产能力，在精加工时能更好地保证工件定位基 准和加工表面的位置精度，还能根据数控、加工中心机床的要求保证夹具应允许 刀具接近尽可能更多的被加工表面甚至全部被加工表面，可减少机床的停机时间, 在夹具上还能一次装夹多个工件同时依次加工，可以减少夹具、刀具、工件系统 的调整时间，还能减少刀具的更换次数和刀具的调整时间，更好地发挥数控、加 工中心机床的高效性能。柔性夹具元件可以通过组装、使用、拆卸、再组装重复 使用。
毕业设计论文
设计课题：半圆键槽铣床夹具设计
班 级：
姓 名：
学 号：
专 业：
教研室：
指导老师：
联系电话：
E-mail:
摘要
铣削加工一般用于加工平面、沟槽、缺口以及成形曲面。铣床夹具也是一种
常用夹具。该设计的夹具是用于在卧式铣床上对于凸轮轴铣半圆键槽的专用夹具，
主要由夹具体、定位元件（V型块）、夹紧元件（压板）、夹紧机构（斜楔联动夹紧）
1.绪论5
2.现代夹具的发展5
2.1柔性夹具的主要发展方向5
2.2夹具的发展趋势6
2.3组合夹具的应用6
3.零件的分析7
4.工件定位设计7
4.1方案选择8
4.2V形块的设计8
4.3定位误差的计算9
5.工件的夹紧设计10
5.1夹紧装置的组成11
5.2夹紧机构的选择11
5.3夹紧力的计算11
6. 对刀元件和夹具体的设计
2.
2.1柔性夹具的发展方向
由于经济和技术的发展以及数控、加工中心机床的特点，对机床夹具的使用 性能和结构提出了更高更新的需求，需要一种结构简单、精度高、强度高和通用 性好、适应性强、柔性高的新型夹具系统。这种夹具能适应不同的机床、不同的 产品或同一产品不同的规格型号，能最大限度地满足各种机床夹具的需要。以组 合夹具为基础的柔性夹具就是根据以上的要求设计制造的，这种柔性夹具的特点 是：元件规格统一化、元件性能多功能化、元件结构简单化、模块化、夹紧工件 快速自动化、重复使用可调化、组装管理微机化。柔性夹具是现代夹具的一个主 要发展方向。
6.1对刀装置的设计12
6.2夹具体的设计12
7.感受与总结14
8.参考文献15
1.
夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、 热处理、装配、焊接和检测等工艺过程中。在金属切削机床上使用的夹具统称为 机床夹具。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着 加工的精度、劳动生产率和产品的制造成本等，故机床夹具设计在企业的产品设 计和制造以及生产技术准备中占有极其重要的地位。
1.6标注零件编号及编制零件明细表
在标注零件编号时，标准件可直接标出国家标准代号。明细表要注明夹具名 称、编号、序号、零件名称及材料、数量等。
1.7绘制夹具零件图
拆绘夹具零件图的顺序和绘制夹具总装配图的顺序相同。
在机床上加工工件时，为了要使该工序所加工的表面，能达到图纸规定的尺 寸、几何形状以及与其他表面的互相位置精度等技术要求，在加工前，必须首先 将工件装好夹牢，把工件装好就是要在机床上确定工件相对刀具的正确加工位置, 工件只有处在这一位置接受加工，才能保证其被加工表面达到工序所规定的各项 技术要求。在夹具设计的术语中，把工件装好称为定位。把工件夹牢，就是指在 已经定好的位置上将工件可靠地夹住，以防止在加工时工件因而破坏了定位。在夹具设计的术语 中把夹牢工件称做夹紧。由此可见，工件装夹的实质，就是在机床上对工件进行 定位和夹紧，装夹工件的目的，则是通过定位和夹紧而使工件在加工过程中始终 保持其正确的加工位置，以保证达到该工序所规定的加工技术要求。
柔性夹具元件分三个系列：槽系列夹具元件、孔系列夹具元件、光面系列夹 具元件。
2.2夹具的发展趋势
2.2.1夹具元件多功能模块化
能单独使用也能与其他元件组合在一起使用的多功能模块化单元体的比例将 进一步增加。如现在使用的各种定位夹紧座、定位夹紧支承、精密虎钳等模块式 单元体具有定位、夹紧以及调节的综合功能，可以一件单独使用，也可以几件组 装在一起使用，T形基础、方箱能组装成一次能装夹多件相同或不相同的工件的夹 具，使用这种夹具可以减少机床可以减少机床的停机时间，最大限度发挥数控、 加工中心机床的高效性能。
1.2确定工件的夹紧方式和设计夹紧机构
夹紧力的作用点和方向应符合夹紧原则，进行夹紧力的分析和计算，以确定 夹紧元件和传动装置的主要尺寸。
1.3确定夹具其他部分的结构形式
如分度装置、对刀元件和夹具体等。
1.4绘制夹具总装配图
在绘制总装图配图是，尽量采用1:1比例。
1.5标注各部分主要尺寸、公差配合和技术要求
机械毕业设计(论文)凸轮轴零件的工艺规程及铣半圆键槽的工装夹具设计【全套图纸】
设计说明书题目：凸轮轴零件的工艺规程及铣半圆键槽的工装夹具设计学生：学号：专业：班级：指导老师：【摘要】本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。
凸轮轴加工工艺规程及其铣键槽夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。
在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。
关键词：工艺、工序、切削用量、夹紧、定位、误差。
全套图纸，加153893706Abstract:This design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.The reduction gear box body components technological process and its the processing hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.Key words: The craft, the working procedure, the cutting specifications, clamp, the localization, the error目录序言 (1)1. 机床夹具介绍 (2)1.1夹具的现状及生产对其提出新的要求 (2)1.2现代夹具的发展方向 (2)2. 零件分析 (3)2.1 零件作用 (3)2.2零件的工艺分析 (3)3. 工艺规程设计 (5)3.1确定毛坯的制造形式 (5)3.2基面的选择 (6)3.3制定工艺路线 (7)3.4机械加工余量、工序尺寸及毛坯尺寸的确定 (9)3.5确定切削用量及基本工时 (10)4 夹具设计 (12)4.1问题的提出 (12)4.2定位基准的选择 (13)4.3切削力及夹紧力计算 (13)4.4定位误差分析 (14)4.5夹具设计及操作简要说明 (15)总结 (17)致谢 (18)参考文献 (19)序言机械制造业是制造具有一定形状位置和尺寸的零件和产品，并把它们装备成机械装备的行业。
铣床夹具设计示例
铣床夹具设计示例如图3-60所示，要求铣一车床尾座顶尖套上的键槽和油槽，试设计大批生产时所用的铣床夹具。
图3-60 铣顶尖套双槽工序图根据工艺规程，在铣双槽之前，其它表面均已加工好，本工序的加工要求是：1) 键槽宽12h11。
槽侧面对φ70.8h6轴线的对称度为0.1o mm，平行度为0．08mm。
槽深控制尺寸64.8mm。
键槽长度60士0.4mm。
2) 油槽半径3mm，圆心在轴的圆柱面上。
油槽长度170mm。
3) 键槽与油槽的对称面应在同一平面内。
1、定位方案若先铣键槽后铣油槽，按加工要求，铣键槽时应限制五个自由度，铣油槽时应限制六个自由度。
因为是大批生产，为了提高生产率，可在铣床主轴上安装两把直径相等的铣刀，同时对两个工件铣键槽和油槽，每进给一次，即能得到一个键槽和油槽均已加工好的工件，这类夹具称多工位加工铣床夹具。
图5—20所示为顶尖套铣双槽的两种定位方案。
图3-61顶尖套铣双槽定位方案方案l：工件以φ70.8h6外圆在两个互相垂直的平面上定位，端面加止推销，如图3-61a所示。
方案ⅱ：工件以φ70.8h6外圆在v形块上定位，端面加止推销，如图3-61b所示。
为保证油槽和键槽的对称面在同一平面内，两方案中的第二工位(铣油槽工位)都需用一短销与已铣好的键槽配合，限制工件绕轴线的角度自由度。
由于键槽和油槽的长度不等，要同时进给完毕，需将两个止推销沿工件轴线方向错开适当的距离。
比较以上两种方案，方案i使加工尺寸为64．8mm的定位误差为零，方案ⅱ则使对称度的定位误差为零。
由于64.8mm未注公差，加工要求低，而对称度的公差较小，故选用方案ⅱ较好，从承受切削力的角度看，方案ⅱ也较可靠。
2、夹紧方案根据夹紧力的方向应朝向主要限位面以及作用点应落在定位元件的支承范围内的原则，如图3-62所示，夹紧力的作用线应落在β区域内(n′为接触点)，夹紧力与垂直方向的夹角应尽量小，以保证夹紧稳定可靠。
铰链压板的两个弧形面的曲率半径应大于工件的最大半径。
铣槽专用夹具设计(优.选)
《机床夹具》课程设计作业班级:姓名:学号:日期:柳州职业技术学院机电工程系《机床夹具》课程设计说明书设计题目：设计者：指导教师：柳州职业技术学院机电工程系目录—、任务书 ................................ ・・・4 二、《机床夹具》课程设计说明书明确设计任务，收集原始资料 ....................... 5 1.1.1明确设计任务 . (5)1.1.2收集原始资料 (5)2. 1确定夹具结构方案 (6)2. 1. 1确定定位方案，设计定位元件 ..................... 6 1） 验证基准选择的合理性 .......................... 7 2） 选择两套定位方案进行比较，最终选出合理的定位方案。
3） 选择定位元件 .............................. 8 4） 确定定位元件的尺寸及偏差 .......................8 5） 分析定位误差 ...................................9 6） 减少定位误差的措施 (9)2.1.2确定夹紧方式，设计夹紧机构 (11)1）计算切削力和所需夹紧力 (11)3）设计对刀见.连接元件13 五、总结机床夹具课程设计任务书2) 设计夹紧机构并验算夹紧力12 1213 13绘制夹具总机床夹具课程设计任务书班级姓名学号设计题目铳槽专用夹具导老师设计条件零件简图（含材料.质量及毛坯种类）、中批量生产51序号尺寸74尺寸75尺寸30；°如尺寸27：°二尺寸30畀29/02?27存28 ；01 1757628；°02728 J *28 ；01 2767727 J0 02728：°229：°」3777826严729：。
」30：°」47879?气+0.02729：。
」30：°」5798030严727存30：°」674751夹具总装图一张（A1图入指定零件图一张（A4图）；设计要求2设计说明书一份（包括零件图分析.定位方案确定、定位误差计算等内容）;3设计时间：6天。
铣床半轴夹具设计(全套CAD图纸)

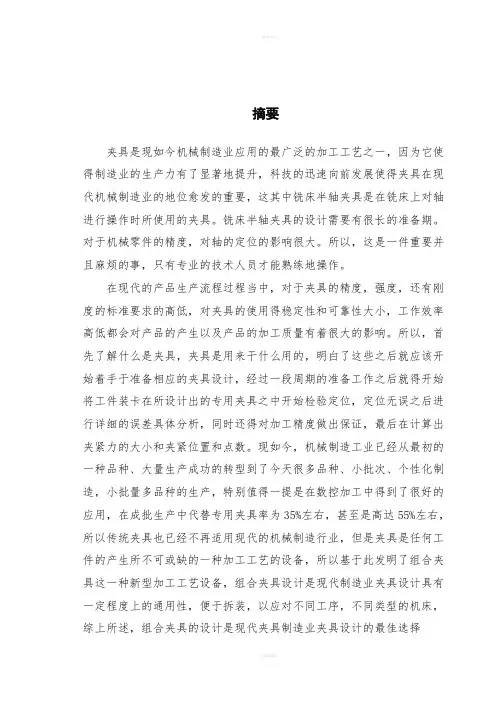

摘要夹具是现如今机械制造业应用的最广泛的加工工艺之一，因为它使得制造业的生产力有了显著地提升，科技的迅速向前发展使得夹具在现代机械制造业的地位愈发的重要，这其中铣床半轴夹具是在铣床上对轴进行操作时所使用的夹具。
铣床半轴夹具的设计需要有很长的准备期。
对于机械零件的精度，对轴的定位的影响很大。
所以，这是一件重要并且麻烦的事，只有专业的技术人员才能熟练地操作。
在现代的产品生产流程过程当中，对于夹具的精度，强度，还有刚度的标准要求的高低，对夹具的使用得稳定性和可靠性大小，工作效率高低都会对产品的产生以及产品的加工质量有着很大的影响。
所以，首先了解什么是夹具，夹具是用来干什么用的，明白了这些之后就应该开始着手于准备相应的夹具设计，经过一段周期的准备工作之后就得开始将工件装卡在所设计出的专用夹具之中开始检验定位，定位无误之后进行详细的误差具体分析，同时还得对加工精度做出保证，最后在计算出夹紧力的大小和夹紧位置和点数。
现如今，机械制造工业已经从最初的一种品种、大量生产成功的转型到了今天很多品种、小批次、个性化制造，小批量多品种的生产，特别值得一提是在数控加工中得到了很好的应用，在成批生产中代替专用夹具率为35%左右，甚至是高达55%左右，所以传统夹具也已经不再适用现代的机械制造行业，但是夹具是任何工件的产生所不可或缺的一种加工工艺的设备，所以基于此发明了组合夹具这一种新型加工工艺设备，组合夹具设计是现代制造业夹具设计具有一定程度上的通用性，便于拆装，以应对不同工序，不同类型的机床，综上所述，组合夹具的设计是现代夹具制造业夹具设计的最佳选择。
与此同时，在现代的制造业当中夹具有着非常多的样式和类型以及它们都有着自己各自独特的应用的领域，所以现在要进行夹具的设计的话，大多数往往都是凭借有着长期而又丰富的工作经验的工作人员来当设计人员参与设计，所以不同的设计人员，不同的设计小组，因为有着不同的工作经验和阅历，往往设计出来的夹具也会有所不同，夹具的设计方案相比于之前在针对传统的夹具的设计当中所存在的一些问题与难题会一一的被现代制造业的技术的提升和工作人员素质与知识水平的提高所解决的。
键槽铣床工件专用卡具设计
１ 卡 具 总体 结 构 和 工 作 原 理 介 绍
该 键槽 铣床 工 件 专 用 卡 具 （ 图 １ 安 置 在 床 身 见 ）
上， 卡具 上 置有卡 具锁 紧及驱 动装 置 的拖板 ， 板 由下 拖
规格 的轴 类工 件 的夹紧 需要 。采用 液压 油缸通 过活 塞
专用卡具非常缺少 ， 还普遍采用将轴类工件直接放在
Ｖ形垫 铁上 用压 板 压 紧 固定 的人 工 手动 操 作 方式 ， 每
次 更换 工件 时 ， 首先 需 要 工人 手 动 松 开 压板 螺 钉 卸 下 工 件 ， 后再装 上 一个 工件 ， 然 重新锁 紧压 板螺 钉并 拉
Ｋｅ ｙｗｏ ｄ ｒ ｓ：Ｓ ａｔＰａ ；Ｋｅ ｏ ｖ ｃ ｉ ｉ ｇ；Ｓ ｅ ｉ ｃ Ｃｈ ｃ ａ ｉ ｇ ｈｆ ｎｓ ｙ Ｇｒ ｏ ｅ Ｍａ ｈ ｎ ｎ ｐ ｃｆ ｕ ｋ Ｃｌｍｐ ｎ ｉ
目前 机 床轴类 工 件键 槽 铣 削 加 工工 艺 中 ， 效 率 高
间套 、 杆轴联 接 ， 推 双活 塞杆分 别驱 动夹爪 绕 中间支 点 轴 回转 ， 使夹 爪 的 上爪 头将 工 件 抱 紧在 Ｖ形 垫 铁 内 。 拖板 可 沿床身 导轨 长 向方 向移 动 ， 以 满足 不 同长 度 可
夹爪 垫 。
１ ～夹爪垫 ；２ 一夹爪 ；３ 形垫铁垫 ；４ 一Ｖ —Ｖ形垫铁 ；５ 支座 ； 一 ６ ～支点轴 ；７ 油缸体 ；８ 法兰盘；９ 一 一 一活塞杆 ；ｌ 一 中间套 ； Ｏ
借 鉴蟹 爪钳抱 紧 、 放松 的动作 原理 ， 将工 件 置 于 Ｖ
铣槽夹具的设计
技术学院毕业设计题目铣槽夹具的设计系别机电工程系专业机电一体化技术班级机电0姓名学号 09 指导教师日期设计任务书设计题目：铣槽夹具的设计设计要求：1．要求设计铣槽工序用的铣床夹具。
2.根据工艺规程，在铣槽之前其它各表面均已加工好3.其加工要求是：槽宽18H11mm，槽深10mm，槽的中心平面与Ф27H7孔轴线的垂直度公差为0.08mm，槽侧面与E面的距离13±0.2mm，槽底面与B面平行。
设计进度要求：第一周：确定设计题目第二周: 收集资料第三周: 主要设计计算第四周：结构设计第五周：夹具的整体设计第六周：撰写论文第七周：校核、修改、提交论文第八周：论文答辩指导教师（签名）：摘要为了降低定位误差，提高加工精度，对夹具的制造精度要求相应提高。
为了适应不同行业的需要和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。
夹具的通用性直接影响其经济性，采用模块、组合式的夹具系统只有夹具系统的可重组性、可重构性及可扩展性功能强，应用范围广，通用性好，夹具利用率高，元件的功能强，使得夹具的通用性好，元件少而精，配套的费用低，经济适用才有推广的价值。
本设计是结合目前实际生产中，通用夹具不能满足生产要求，而专门设计的一种铣床夹具，主要包括夹具的定位方案，夹紧方案、对刀方案，夹具体与定位键的设计及加工精度等方面的分析。
该夹具具有良好的加工精度，针对性强，主要用于拔叉铣槽工序的加工。
本夹具具有夹紧力装置，具备现代机床夹具所要求的高效化和精密化的特点，可以有效的减少工件加工的基本时间和辅助时间，大大提高了劳动生产力，有效地减轻了工人的劳动强度。
关键词：机床夹具，定位，夹紧目录摘要......................................................................................................... 错误!未定义书签。
铣键槽夹具设计说明书
夹具设计说明书目录（1）定位方案论证 (2)（2）定位误差分析 (3)（3）夹紧力校核 (3)（4）设计小结 (4)一、定位方案论证首先来确定定位方案和夹紧方案，一般来说，铣键槽只需限制5个自由度，即轴向旋转的自由度无需消除，但由于轴末端的外圆上有10个均布的Φ20的孔，并且有位置度要求，所以为了铣这键槽必须限制6个自由度。
方案一由于铣键槽这道工序在这整个输出轴加工工序中比较靠后，所以可以利用以加工部位进行定位。
由于轴末端10个孔已加工完，可以“一面两销”限制6个自由度进行定位，1个大平面限制3个自由度，1个短销限制2个自由度，再加1个削边销限制1个自由度，总共6个自由度全部消除，为了能够承受加工时的切削力，所以在有键槽的外圆下端使用调节支撑钉作辅助支撑，2个销为非标准件可以拧上螺母用来夹紧。
方案二考虑到输出轴本身的结构特点，属于轴类零件，故采用2个短V型块限制4个自由度，在轴的前端加上支撑钉限制1个自由度，使输出轴不能左右移动，最后利用轴末端已加工好的孔使用定位插销，限制1个自由度，使之不能轴向旋转。
夹紧装置采用铰链压紧装置。
经比较方案一虽然一面两销的定位方案比较容易，但是为了夹紧，2个销使用的是非标准件，另外键槽的定位基准是轴的前端，如果使用方案一，基准不重合，造成过大的定位误差。
而定位方案二比较合理，不但消除所有的自由度，并且在前端使用支撑钉定位基准与设计基准重合，减少了定位误差，夹紧方式可靠。
故最终采用方案二作为定位夹紧方案。
二、定位误差的计算加工键槽有2个尺寸要求，1个是键槽宽度相对中心线的对称度要求，由于此次定位方案使用V形块定位，通过V形块的对中性，对工件没有影响，所以定位误差为0.另一个是深度，有定位误差V形块△jb=0.02/2=0.01△jw=0.02/(2*sin(90/2))=0.014△dw=0.014-0.01=0.004三、夹紧力校核当夹紧机构所能提供的最大夹紧力大于工件定位所需的夹紧力时，夹紧机构夹紧可靠，故在校核夹紧力时应分别计算工件定位所需的夹紧力和夹紧机构所能提供的最大夹紧力。
