关于PE燃气管道中PE球阀的应用
关于PE燃气管道中PE球阀的应用
1、聚乙烯球阀简介
聚乙烯(polyethylene)，简称PE，是人类发明石油化工产品以来应用最广泛的塑料之一，自20世纪80年代以来，因具有良好的物理性能，耐腐蚀性，使用寿命长，价格便宜且安装维护方便等优点而逐渐被人们所关注，随着人们对PE 材料的不断研究发展，出现了PE80、PE100等适用于管道输送燃气的PE材料。
20世纪90年代中期随着PE燃气管道在我国的推广应用，人们逐渐认识到PE球阀在性能、价格方面的优越性，并逐渐开始使用PE球阀代替金属球阀。
90年代末期我国开始研制、生产中国自己的PE球阀，至今已能生产32～315mm的标准阀门和单、双放散阀门，形成了一定的批量并广泛应用于我国PE燃气管网中。
燃气管道中压PE阀门按型号口径常见的有：dn40、dn50、dn63、dn90、dn110、dn160、dn200、dn250等；按大小可分为小型聚乙烯阀门（SD63以下），大型聚乙烯阀门（SD63以上，含SD63），小型聚乙烯阀门一般不设放散口，大型聚乙烯阀门可根据不同需要不设、设一个或设二个放散口；按材料等级分为：PE80、PE100等；按功能一般分为：标准球阀、单放散球阀、双放散球阀。
2、PE球阀的基本结构
PE球阀从结构上看，PE球阀属于浮动球阀，阀球在外力的作用下，会作相对于阀体的位移，对阀座产生压力作用，使阀座上的密封圈产生变形，阀座产生蠕变;而当阀壳体受到轴向拉力或压力作用时，阀球基本上不受影响，而阀壳体带动阀座产生拉伸或收缩变形;阀壳体内部受到细小硬物影响时，有可能划伤阀球表面或损坏密封圈。
3、PE球阀的性能特点
阀门的功能主要体现在密封和扭矩两项：阀门在关闭时，必须有良好的密封性能;而在启闭阀门时，则需要阀门具有相对较小的扭矩，即较小的开启力而便于操作。
所以综合以上所述，优良、适当的阀门的选择对于使用中的方便操作及燃气工程的安全运行来说都是至关重要的。
与传统金属球阀相比，在结构上、连接方法上及操作使用方面均有其特殊性，主要表现在以下几个方面：
(1)无外漏。
PE 阀门阀体和端管的连接部位主要采用熔接(热熔连接或电熔连接)，因此整个阀门壳体的熔接、宽连接强度高，密封性能优良。
与橡胶圈类接头或其他机械接头相比，不存在因接头扭曲造成外部泄露的危险;PE球阀与管道直接焊接形成不可拆卸整体，无漏点，不存在因接头扭曲造成外部泄露的危险。
(2)耐腐蚀。
聚乙烯为惰性材料，除少数强氧化剂外，可耐多种化学介质的侵蚀。
耐土壤腐蚀性非常好，无电化学腐蚀，不需要防腐层。
(3)免维护和修理。
PE管壁光滑，不结垢，具有超低摩擦阻力，为环保型产品。
(4)可直埋。
使用专门设计的联接套筒及与之配套的阀筒、井盖结构;标准阀无需建造阀门井，可直埋;放散型阀门只需建浅井。
(5)施工方便。
PE球阀的外壳材料本身就是PE，因此，与PE管道系统连接极其方便，热熔对接或电熔连接均可;PE 阀门与金属阀门相比质量轻，便于安装，开闭容易，操作力矩小;阀门为全通径，压力损失小。
(6)高韧性。
聚乙烯是一种高韧性的材料，其断裂伸长率一般超过500%，对管基不均匀沉降的适应能力非常强，也是一种抗震性能优良的管道。
(7)使用寿命长。
聚乙烯材料可使用50年以上，这是国外根据聚乙烯管材环向抗拉强度的长期静水压设计基础值(HDB)确定的，已被国际标准确认。
4、PE球阀的安装及使用要点
(1)阀门安装前应在现场阴凉处放置一段时间，使阀门温度与管材温度基本一致。
阀门与管材应避免在阳光下暴晒，尽量使安装与使用时的温度相差不大，以减少温差应力对阀门的影响。
(2)阀门拆除包装时，应保持焊接区域的干净，管线应吹扫干净。
在完全开启阀门的情况下与管线焊接。
在安装时必须保证PE球阀的接管与PE管道的同轴性，阀杆应处于垂直状态，以保证PE球阀的关闭开启的正常操作。
(3)回填土的密实度符合要求，避免出现不均匀沉降。
(4)不应参与吹扫，更不能作为吹扫末端，以免吹扫时的杂物在阀芯处积聚，破坏其密封性能。
放散装置是PE管道实施燃气与其他气体进行置换与取样用的，不应作为管道吹扫的出气口或强度试验、严密性试验的进气口。
(5)对已安装的PE球阀，无论该PE球阀是否在线运行，应在间隔～3个月进行数次开启与关闭操作，使PE球阀处于平滑正常的良好状态。
关闭、开启操作时，操作杆应处于垂直状态，平稳用力，操作到位。
（6）阀门井的砌筑，PE燃气阀门可直埋，但对于放散型PE燃气阀门或设置于水泥路面的阀门，宜设置阀门井，以便于阀门的操作、维护。
阀门及井座必须座落在实土层，
若为虚土层必须进行分层夯实，每层厚度不超过20cm，其密实度不低于95%，垫层达到强度后再进行阀门安装；阀门周围应用良好的沙土填埋，并分层夯实；操作井要求先砌筑二四墙30cm厚，再砌C20钢筋混凝土30cm厚；另外，为避免阀门裸露空气中遭紫外线伤害，建议阀门上部采用优质细沙覆盖层。
球阀内漏现象，有些地区用户在使用PE球阀若干年后出现内漏情况，厂家对替换下的阀门进行检查，发现大多是因为管道气体过脏，混有较多泥沙，泥沙积聚在阀芯上，影响了阀门使用，有的甚至划伤了阀芯，其原因是管道施工结束时对管道吹扫不到位，或是管道气体不洁净，甚至安装阀门以后进行吹扫，导致泥沙在阀腔内积聚，这些都不符合国家燃
气输配有关技术规范的要求，因此只要规范施工和改善供气条件，就不会发生内漏的情况。
4、PE球阀与金属闸阀对比分析
（1）聚乙烯阀门与金属阀门安装特点对比：
力，长期作用会减少聚乙烯管的使用寿命。
加的力均匀传递给了土壤，对聚乙烯管寿命无影响。
2、聚乙烯阀门与金属阀门价格对比：
5、结语
我公司早期有考察过PE球阀，当时考察结果为阀门易产生内漏，开关吃力，经过几年技术的改进，特别的进口的PE球阀，已基本解决了内漏（密封材料的改进及施工工艺的改进）及开关吃力（采用齿轮开关）的难题。
经咨询新奥燃气公司相关人员，早期确实存在PE球阀经常维护的现象，但是随着PE球阀技术的进步，特别是近两年来用了进口PE 球阀(韩国保利泰克及大莲精工)，基本上没有出现过问题。
我公司由于早期使用的是金属球阀，由于需要防腐施工，由于施工人员队伍水平参差不齐，随着时间的推移，连接处很容易生锈，可能发生堵塞及泄漏，造成了很大的损失。
PE球阀具有优良的性能，随着管网运行时间的增加，钢质闸阀出现的泄露与维护成本将增加，而PE球阀在价格及维护上的优势，所以说PE球阀在PE管中的应用是值得推广普及的。
广东省内的燃气公司东莞新奥、广州燃气、顺德港华燃气公司等都有使用过PE球阀。
惠燃公司2014年出库埋地闸阀数量按382台计算，如采用PE球阀，便可节约费用约为304万元，建议公司考察该类产品厂家，选择合适厂家试用该产品。
关于PE管在管道燃气工程中的应用
关于PE管在管道燃气工程中的应用发布时间：2021-03-15T00:53:41.738Z 来源：《中国科技人才》2021年第4期作者：赵成虎[导读] 城市在不断地发展，人们的生活水平也在提高，燃气管道是城市生活中不可缺少的一部分。
山东天蒙能源工程技术有限公司山东临沂 276000摘要：城市在不断地发展，人们的生活水平也在提高，燃气管道是城市生活中不可缺少的一部分。
就现阶段来讲，一方面PE燃气管道是一套系统比较完善，运行管理较为成熟的程序，在一定程度上能够确保燃气管网安全、稳定的运行；另外一方面，这种燃气管道能够起到保护环境，推进经济的发展具有重要作用。
本篇文章主要阐述了PE燃气管道所具备的特点，对其施工技术和应用进行分析，以期对日后的PE燃气管道发展起到积极的推动作用。
关键词：PE燃气管道；施工技术；应用分析PE管道的原料是高密度聚乙烯，一种新型的节能管材产品，通过专业加工生产而成的管道输送系统，在城市的供水和燃气输送网络中占据重要地位，。
PE燃气管道本身具有非常高的性能，在使用过程中设备维修非常方便、运行比较稳定、使用寿命较长、成本投入较低，因此凭借其自身优势使其成为目前使用最广泛的燃气管道。
一、PE燃气管道施工技术分析（一）施工前的准备工作第一，施工管道的施工需要有相应的设计图纸作为依据。
因此，在施工前应该事先对施工地点进行考察，对各个施工地点的施工条件予以评估，以便在后期的施工过程中减少返工现象出现。
第二，施工单位在拿到图纸之后，根据实际情况进行对比，将存在误差的部分加以修改，同时要加强和技术人员的交流沟通，进一步确保施工操作和设计图纸相吻合。
第三，燃气管道的连接人员应该先进行专业技能培训，再培训结束以后对其实施考核，只有考核技术得到鉴定之后才能够正式开始施工。
施工中尤其要注意相关材料的准备，因为PE燃气管道中输送的气体属于易燃易爆的危险气体，所以保证管材和管件的质量是确保工程正常施工的关键要素。
PE燃气管道在市政燃气工程中的应用
PE燃气管道在市政燃气工程中的应用摘要：近年来，我国的城市化进程有了很大进展，城市燃气工程建设越来越受到重视。
很多城市的燃气管道运行时间已长达二十多年。
由于运行时间过长、管网老化腐蚀严重、管道安装质量不佳、政府监管力度不足、用户安全意识薄弱等问题，使得今年来燃气管道安全事故频发。
本文首先分析城市燃气管道风险评价方法，其次探讨PE燃气管道在市政燃气工程中的应用，以供参考。
关键词：市政工程;燃气管道;PE管;应用效果引言PE管道中的“PE”是聚乙烯的英文缩写，通常将聚乙烯材料称之为PE材料。
结合实际情况而言，我国的市政燃气工程中，使用最为频繁的管道就是PE管道，PE管道已成为城市建设中不可或缺的一项重要技术之一，目前，PE材料被广泛应用在社会大众日常生活的方方面面。
由于其具有较好的强度和良好的耐化学腐蚀性能等优势，PE管道已经逐渐取代传统管材而占据着越来越重要的市场份额。
1城市燃气管道风险评价方法目前燃气管道风险评价方法主要有相对风险值法和概率风险评价法。
在燃气管道概率风险研究方面，基于贝叶斯网络的燃气管道事故概率动态评估模型，通过监测的异常事件数据，对基本事件、顶事件失效概率和各事故后果概率进行实时更新；以射流火灾为事故场景，建立了基于公众可接受伤亡风险标准的燃气管道个人风险评估模型；提出采用AIR指标法确定城市燃气事故个人风险可接受标准范围，运用F-N曲线法结合ALARP原则确定社会风险可接受标准。
由于缺少完整和可靠的失效数据的积累，以及概率模型所要求的数据的复杂性和精确性，概率风险评价法尚未得到广泛应用。
目前基于可用的燃气管道数据，常采用由Muhlbauer提出的燃气输配系统风险相对指标评估模型。
基于AHP-熵权法构建了包含105个评价底因素的城市燃气钢制管道风险评价指标体系；中国石油天然气集团有限公司（简称中国石油）发布了企业标准《城镇燃气管网半定量风险评价技术规范-半定量法》Q／SY1676.1—2014（第1部分：钢质管道）和Q／SY1676.2—2014（第2部分：聚乙烯管道）；2020年又发布了上述标准的修订版《城镇燃气管网半定量风险评价技术规范：Q／SY05676.1—2020》第1部分：燃气管道，整合了这两份标准，规定了城镇燃气管道半定量风险评价的一般要求、评价流程、评价指标体系、风险评价及风险等级划分。
聚乙烯(PE)管在燃气管道工程应用
聚乙烯(PE)管在燃气管道工程的应用摘要：在正常情况下，pe燃气管道比钢质燃气管道的寿命长，但pe管道受外力易被破坏(特别是尖利物体碰撞时易被击穿)，造成管道燃气泄漏。
本文主要对聚乙烯（pe）管在燃气管道工程的应用进行了探析。
关键词：聚乙烯（pe）管；燃气工程0 前言众所周知，pe管材质属于聚烃类高分子化合物，其分子由碳、氧元素组成，在加工使用和废弃过程中．不会对人体及环境造成不利影响。
pe管材不仅韧性、挠性、焊接性好，而具有良好耐腐蚀性．同时具有良好抵抗裂纹快速传递能力等，所以广泛应用于市政、石油、化工、燃气等建设领域，但在实际监督检验中，发现一些pe管安装质量方面容易被忽视问题．影响安全质量，需要引起监检人员和施工人员高度重视．认真履职把关到位，确保pe管网在施工中质量符合有关规定，有效地降低投用后管网事故率，确保pe管网安全运行。
1、 pe燃气管材的特点pe习惯上按照密度分为低密度及线型低密度聚乙烯(ldpe及lldpe)管（密度为0．900—0．930g／cm3)，中密度聚乙烯(mdpe)管(密度为0．930—0．940g／cm3)和高密度聚乙烯(hdpe)管(密度为0．940—0．965g／cm3)。
根据pe管的长期静液压强度(mrs)，国际上将聚乙烯管材料分为pe32、pe40、pe63、pe80和pe100五个等级。
聚乙烯管件根据施工方法、用途可分为电、热熔管件两种。
根据生产方式，可分为注塑、焊制管件两类。
(1)耐腐蚀。
无电化学腐蚀，不需要防腐层。
(2)不泄漏。
pe管道主要采用熔接连接(热熔连接或电熔连接)，本质上保证接口材质、结构与管体本身的同一性，实现了接头与管材的一体化。
因此与橡胶圈类接头或其他机械接头相比，不存在因接头扭曲造成泄漏的危险。
(3)高韧性。
(4)pe管具有优良的挠性。
(5)良好的快速裂纹传递抵抗能力。
(6)使用寿命长，可达5o年以上。
(7)重量轻。
2、 pe管在燃气工程中容易产生缺陷的环节目前，国内外对pe管材焊接方法有热熔对接、热熔插接、电熔焊接三种。

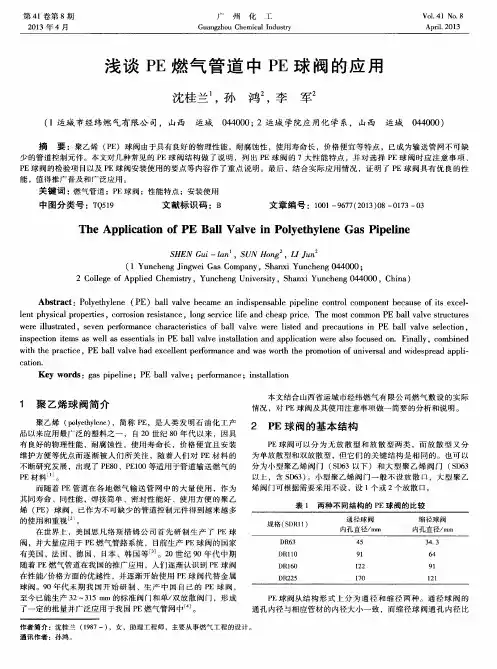

浅谈PE燃气管道中PE球阀的应用
鸿 ， 李
军
运城 ０ ４ ４ ０ ０ ０ ）
０ ４ ４ ０ ０ ０ ； ２运城 学 院应 用化 学 系，山西
摘 要 ：聚乙烯 （ Ｐ Ｅ ）球阀 由于具有 良好 的物 理性能 ，耐腐蚀性 ，使用 寿命 长 ，价格 便宜等特 点 ，已成 为输送管 网不可 缺
少 的管 道 控 制 元 件 。本 文 对 几 种 常 见 的 Ｐ Ｅ球 阀结 构 做 了 说 明 ，列 出 Ｐ Ｅ 球 阀 的 ７大 性 能 特 点 ，并 对 选 择 Ｐ Ｅ球 阀 Ｅ球 阀安装使 用的要点等 内容作 了重 点说 明。最后 ，结 合实 际应用情 况 ，证 明 了 Ｐ Ｅ球 阀具 有优 良的性 能 ，值 得 推 广 普 及 和 广 泛 应 用 。
２ Ｃ ｏ ｌ ｌ ｅ ｇ ｅ ｏ ｆ Ａ ｐ ｐ ｌ ｉ ｅ ｄ Ｃ ｈ ｅ ｍｉ ｓ ｔ ｒ ｙ ， Ｙ ｕ ｎ ｃ ｈ ｅ ｎ ｇ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ， Ｓ ｈ ａ ｎ ｘ ｉ Ｙ ｕ ｎ ｃ ｈ ｅ ｎ ｇ ０ ４ ４ ０ ０ ０ ，Ｃ ｈ ｉ ｎ ａ ）
ｌ ｅ ｎ ｔ ｐ ｈ ｙ ｓ ｉ ｃ ａ ｌ ｐ ｒ ｏ ｐ ｅ ｒ ｔ ｉ ｅ ｓ ，ｃ ｏ ｒ ｒ ｏ ｓ ｉ ｏ ｎ ｒ ｅ ｓ ｉ ｓ ｔ ａ ｎ ｃ ｅ，ｌ ｏ ｎ ｇ ｓ ｅ ｒ ｖ ｉ ｃ ｅ ｌ ｉ ｆ ｅ ａ ｎ ｄ ｃ ｈｅ ａ ｐ ｐ ｒ ｉ ｃ ｅ ．Ｔｈ ｅ ｍｏ ｓ ｔ ｃ ｏ ｍｍｏ ｎ ＰＥ ｂ ａ ｌ ｌ ｖ ａ ｌ ｖ ｅ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｓ ｗｅ ｒ ｅ ｉ ｌ ｌ ｕ ｓ ｔ ｒ ａ ｔ ｅ ｄ，ｓ ｅ ｖ ｅ ｎ ｐ ｅ ｆｏ ｒ ｒ ｍａ ｎ ｃ ｅ ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｓ ｔ ｉ ｃ ｓ ｏ ｆ ｂ ａ ｌ ｌ ｖ ａ ｌ ｖ ｅ ｗｅ ｒ ｅ ｌ ｉ ｓ ｔ ｅ ｄ ａ ｎ ｄ ｐ ｒ ｅ ｃ ａ ｕ ｔ ｉ ｏ ｎｓ ｉ ｎ ＰＥ ｂ ａ ｌ ｌ ｖ ａ ｌ ｖ ｅ ｓ ｅ ｌ ｅ ｃ ｔ ｉ ｏ ｎ， ｉ ｎｓ ｐ ｅ ｃ ｔ ｉ ｏ ｎ ｉ ｔ ｅ ｍｓ ａ ｓ ｗｅ ｌ ｌ ａ ｓ ｅ ｓ ｓ ｅ ｎ ｔ ｉ ａ ｌ ｓ ｉ ｎ Ｐ Ｅ ｂ ａ ｌ ｌ ｖ ａ ｌ ｖ ｅ ｉ ｎ ｓ ｔ ａ ｌ ｌ ａ ｔ ｉ ｏ ｎ ａ ｎ ｄ ａ ｐｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｗｅ ｒ ｅ ａ ｌ ｓ ｏ ｆ ｏ ｃ ｕ ｓ ｅ ｄ ｏ ｎ ．Ｆ ｉ ｎ ａ ｌ ｌ ｙ，ｃ ｏ ｍｂ ｉ ｎ ｅ ｄ ｗｉ ｔ ｈ ｔ ｈｅ ｐｒ ａ ｃ ｔ ｉ ｃ ｅ，Ｐ Ｅ ｂ ａ ｌ ｌ ｖ ａ ｌ ｖ ｅ ｈ ａ ｄ ｅ ｘ ｃ ｅ ｌ ｌ ｅ ｎ ｔ ｐ ｅ ｆｏ ｒ ｍ ａ ｒ ｎ ｃ ｅ ａ ｎ ｄ ｗａ ｓ ｗｏ ｔｈ ｒ ｔ ｈ ｅ ｐ ｒ ｏ ｍｏ ｔ ｉ ｏ ｎ ｏ ｆ ｕ ｎ ｉ ｖ ｅ ｒ ｓ ａ ｌ ａ ｎ ｄ ｗｉ ｄ ｅ ｓ ｐ ｒ ｅ ａ ｄ ａ ｐｐ ｌ ｉ —
聚乙烯燃气管道中聚乙烯(PE)球阀的使用
聚乙烯燃气管道中聚乙烯(PE)球阀的使用1 前言随着聚乙烯(PE)管道在各地燃气输送管网中的大量使用，作为PE管道中不可缺少的管道控制元件一PE球阀随之受到越来越多的使用和重视，本文结合中石油华北石油管理局系统在敷设城市燃气管道中的应用实践，简要介绍PE球阀在实际使用中的情况和遇到问题时的解决办法，供大家参考和讨论。
2 PE球阀的选择阀门的设置，主要用作管道检修、维护和预留管口，特别是在管道出现故障、事故需要临时断气的时候，阀门的作用尤为重要。
作为管道的控制元件，除了必须具有与PE管道相同的耐压性外，阀门的功能主要体现在密封和扭矩两项：阀门在关闭时，必须有良好的密封性能，这对于燃气输送管道来说，尤其是至关重要的；而在启闭阀门时，则需要阀门具有相对较小的扭矩，即较小的开启力而便于操作。
国际标准规定PE球阀最大带压(0．4MPa)开启扭矩为：dn≤63为35Nm63<dn≤125为70Nm 125<dn≤225为150Nm。
2．1 PE球阀的优点性能方面：无腐蚀、整体式阀体无泄漏、抗老化、寿命长，与PE管道相匹配、启闭力矩小，易于操作。
结构方面：可直埋，无需建造阀门井。
安装施工方面尤为突出：与PE管网连接方便，施工周期短、阀门重量轻，易于搬运和焊接、焊接质量可直接观察，无需作复杂的无损检测等。
PE球阀是美国思凡诺思绰姆公司70年代开发、生产并采用，1997年国际标准化组织通过了IS010933产品标准，2002年欧盟标准化组织批准了EN1555—4产品标准准，国际上欧美日韩等发达国家已普遍使用，说明PE球阀已是技术成熟的产品。
我国目前也已有北京、上海、天津、成都、兰州、乌鲁木齐等两百余个城市广泛使用。
2．2 关于产品标准目前我国暂沿用国际标准IS010933和欧洲标准EN1555—4，我国国家标准正在制定中。
产品标准是识别产品是否合格的唯一依据，作为聚乙烯(PE)燃气管道系统标准中的第3部分一GB15558—3-200X PE球阀部分，制定原则基本是依照国际标准IS010933和欧洲标准ENl555—4为基础，作一些符合中国实际情况的修改而成，其核心部分仍然是严格的检测。
PE球阀的最佳施工方案
PE球阀的最佳施工方案一、施工前注意事项① 埋地深度依照燃气施工规定，若埋地深度超过施工规定时，必须使用保护管。
② 挖掘后先把石头，碎石等杂物清除，之后用沙子10cm厚左右铺平并压好。
③ 球阀与连接结的配管需保持水平，垂直状态后施工。
④ 与其它埋设物应保持埋设间隔距离。
· 地域采暖等60℃以上埋地物： THP等利用保护措施后距离要保持30cm 以上· 上水管，电气设施物，通信电缆线： 30cm 以上· 下水管： 20cm 以上二、球阀对接熔接使用时应注意：1) 要确认安装球阀的地理位置地面有水或湿气的时，变更安装位置或把水或湿气完全去除后，保证地盘不下沉，必须把地基压结实，此时再把管调节到与地面成水平的位置2)管材的一端先固定到熔接机后打开球阀的包装，把球阀的一端固定上，如果对接焊接机的固定长度不充分，无法固定球阀时就使用两台固定机固定，球阀的另一端与固定机调到相同高度固定→面加工→加热板安装→加压熔接→加热维持→接合→冷却→熔接机分离3) 另一端的管固定好后按焊接方法进行焊接注意：① 要作业时球阀上侧的标识箭头必须与燃气的流向一致②焊接作业中为了防止球阀内流入异物质使用包装袋等把球阀的内面堵住③ 管与球阀要水平垂直状态熔接4) 焊接机分离后约需30分钟冷却5）把"T"型球阀把手从盒子中取出、组装完后，再把把手完全的插入到旋钮中注意：使用 "T"型把手要测试球阀的开关状态6) 要确认球阀有无开关动作球阀的 ADAPTER直线 PE管材长度和方向必须标(- )此时是开启的状态直线垂直方向标( ‖)此时是关闭状态关闭(CLOSE) ：在开的状态下把ADAPTER按顺时针的方向旋转90°打开(打开) ：在关闭的状态下把 ADAPTER按逆时针的方向旋转90°GEAR BOX的TOP ADAPTER룰180°左右，回转箭头90°开关动作完全关闭状态(FULL CLOSE)，完全打开状态(FULL 打开)状态不能冲劲开启或闭合7) 使用放散球阀气密试验8) 球阀旋钮周边使用沙子铺设三、使用电熔套筒1）要确认安装球阀的地理位置地面有水或潮气时请改变安装的位置或把水或潮气完全的去处，为保证地盘不下沉。
PE球阀施工及操作方法
PE球阀施工及操作方法PE球阀的施工方法1、施工前注意事项① 埋地深度依照燃气施工规定，若埋地深度超过施工规定时，必须使用保护管。
② 挖掘后先把石头，碎石等杂物清除，之后用沙子10cm厚左右铺平并压好。
③ 球阀与连接结的配管需保持水平, 垂直状态后施工④ 与其它埋设物应保持埋设间隔距离· 地域采暖等60℃以上埋地物 : THP等利用保护措施后距离要保持30cm 以上· 上水管, 电气设施物, 通信电缆线 : 30cm 以上.· 下水管 : 20cm 以上.2、球阀使用说明书1. 对接熔接使用时1) 要确认安装球阀的地理位置地面有水或湿气的时，变更安装位置或把水或湿气完全去除后，保证地盘不下沉，必须把地基压结实，此时再把管调节到与地面成水平的位置2) 管材的一端先固定到熔接机后打开球阀的包装，把球阀的一端固定上，如果对接焊接机的固定长度不充分，无法固定球阀时就使用两台固定机固定，球阀的另一端与固定机调到相同高度固定→面加工→加热板安装→加压熔接→加热维持→接合→冷却→熔接机分离3) 另一端的管固定好后按焊接方法进行焊接注：① 要作业时球阀上侧的标识箭头必须与燃气的流向一致②焊接作业中为了防止球阀内流入异物质使用包装袋等把球阀的内面堵住③ 管与球阀要水平垂直状态熔接4) 焊接机分离后约需30分钟冷却5）把"T"型球阀把手从盒子中取出、组装完后，再把把手完全的插入到旋钮中注：使用 "T"型把手要测试球阀的开关状态6) 要确认球阀有无开关动作球阀的 ADAPTER直线 PE管材长度和方向必须标(- )此时是开启的状态直线垂直方向标( ‖)此时是关闭状态关闭(CLOSE) : 在开的状态下把ADAPTER按顺时针的方向旋转90°打开(打开) : 在关闭的状态下把 ADAPTER按逆时针的方向旋转90°GEAR BOX的TOP ADAPTER? 180°左右,回转箭头90°开关动作完全关闭状态(FULL CLOSE), 完全打开状态(FULL 打开) 状态不能冲劲开启或闭合7) 使用放散球阀气密试验8) 球阀旋钮周边使用沙子铺设3、使用电熔套筒1）要确认安装球阀的地理位置地面有水或潮气时请改变安装的位置或把水或潮气完全的去处，为保证地盘不下沉。
聚乙烯燃气管道中聚乙烯(PE)球阀的使用
聚乙烯燃气管道中聚乙烯(PE)球阀的使用1 前言随着聚乙烯(PE)管道在各地燃气输送管网中的大量使用，作为PE管道中不可缺少的管道控制元件一PE球阀随之受到越来越多的使用和重视，本文结合中石油华北石油管理局系统在敷设城市燃气管道中的应用实践，简要介绍PE球阀在实际使用中的情况和遇到问题时的解决办法，供大家参考和讨论。
2 PE球阀的选择阀门的设置，主要用作管道检修、维护和预留管口，特别是在管道出现故障、事故需要临时断气的时候，阀门的作用尤为重要。
作为管道的控制元件，除了必须具有与PE管道相同的耐压性外，阀门的功能主要体现在密封和扭矩两项：阀门在关闭时，必须有良好的密封性能，这对于燃气输送管道来说，尤其是至关重要的；而在启闭阀门时，则需要阀门具有相对较小的扭矩，即较小的开启力而便于操作。
国际标准规定PE球阀最大带压(0．4MPa)开启扭矩为：dn≤63为35Nm63<dn≤125为70Nm 125<dn≤225为150Nm。
2．1 PE球阀的优点性能方面：无腐蚀、整体式阀体无泄漏、抗老化、寿命长，与PE管道相匹配、启闭力矩小，易于操作。
结构方面：可直埋，无需建造阀门井。
安装施工方面尤为突出：与PE管网连接方便，施工周期短、阀门重量轻，易于搬运和焊接、焊接质量可直接观察，无需作复杂的无损检测等。
PE球阀是美国思凡诺思绰姆公司70年代开发、生产并采用，1997年国际标准化组织通过了IS010933产品标准，2002年欧盟标准化组织批准了EN1555—4产品标准准，国际上欧美日韩等发达国家已普遍使用，说明PE球阀已是技术成熟的产品。
我国目前也已有北京、上海、天津、成都、兰州、乌鲁木齐等两百余个城市广泛使用。
2．2 关于产品标准目前我国暂沿用国际标准IS010933和欧洲标准EN1555—4，我国国家标准正在制定中。
产品标准是识别产品是否合格的唯一依据，作为聚乙烯(PE)燃气管道系统标准中的第3部分一GB15558—3-200X PE球阀部分，制定原则基本是依照国际标准IS010933和欧洲标准ENl555—4为基础，作一些符合中国实际情况的修改而成，其核心部分仍然是严格的检测。
聚乙烯燃气管道中聚乙烯(PE)球阀的使用
聚乙烯燃气管道中聚乙烯(PE)球阀的使用1 前言随着聚乙烯(PE)管道在各地燃气输送管网中的大量使用，作为PE管道中不可缺少的管道控制元件一PE球阀随之受到越来越多的使用和重视，本文结合中石油华北石油管理局系统在敷设城市燃气管道中的应用实践，简要介绍PE球阀在实际使用中的情况和遇到问题时的解决办法，供大家参考和讨论。
2 PE球阀的选择阀门的设置，主要用作管道检修、维护和预留管口，特别是在管道出现故障、事故需要临时断气的时候，阀门的作用尤为重要。
作为管道的控制元件，除了必须具有与PE管道相同的耐压性外，阀门的功能主要体现在密封和扭矩两项：阀门在关闭时，必须有良好的密封性能，这对于燃气输送管道来说，尤其是至关重要的；而在启闭阀门时，则需要阀门具有相对较小的扭矩，即较小的开启力而便于操作。
国际标准规定PE球阀最大带压(0．4MPa)开启扭矩为：dn≤63为35Nm63<dn≤125为70Nm 125<dn≤225为150Nm。
2．1 PE球阀的优点性能方面：无腐蚀、整体式阀体无泄漏、抗老化、寿命长，与PE管道相匹配、启闭力矩小，易于操作。
结构方面：可直埋，无需建造阀门井。
安装施工方面尤为突出：与PE管网连接方便，施工周期短、阀门重量轻，易于搬运和焊接、焊接质量可直接观察，无需作复杂的无损检测等。
PE球阀是美国思凡诺思绰姆公司70年代开发、生产并采用，1997年国际标准化组织通过了IS010933产品标准，2002年欧盟标准化组织批准了EN1555—4产品标准准，国际上欧美日韩等发达国家已普遍使用，说明PE球阀已是技术成熟的产品。
我国目前也已有北京、上海、天津、成都、兰州、乌鲁木齐等两百余个城市广泛使用。
2．2 关于产品标准目前我国暂沿用国际标准IS010933和欧洲标准EN1555—4，我国国家标准正在制定中。
产品标准是识别产品是否合格的唯一依据，作为聚乙烯(PE)燃气管道系统标准中的第3部分一GB15558—3-200X PE球阀部分，制定原则基本是依照国际标准IS010933和欧洲标准ENl555—4为基础，作一些符合中国实际情况的修改而成，其核心部分仍然是严格的检测。
PE阀门安装与使用
PE阀门使用介质：符合国家标准的天然气、液化石油气、人工煤气、适用于城市燃气地下中低压管道施工。
摘要介绍了PE球阀的基本结构，分析了影响PE球阀的因素，提出了PE球阀的安装和使用要求。
关键字PE球阀应力泄漏一、前言PE球阀与传统金属阀门相比，具有重量轻、耐腐蚀、免维护、启闭力矩小、体积小、占地少等特点，且因与PE管材材质匹配，故安装方便，使用简单，在城市燃气管网中随着PE燃气管的广泛使用而越来越普遍。
但在实际使用中，由于对PE球阀的结构和特性没有充分的了解，常常发现投入运行不久的PE燃气管网中的球阀或因为内泄漏、或因为无法启闭而报废，影响了燃气管网的正常运行，增加了燃气企业的运营成本。
本文简单介绍了PE球阀的基本结构，分析了影响PE球阀的几种因素，同时提出了安装和使用PE球阀的方法。
二、PE球阀的基本结构PE球阀从结构上可以分为无放散型和放散型两类，而放散型又分为单放散型和双放散型，但它们关键的结构是相同的。
无放散功能的PE球阀的基本结构如图所示。
PE球阀是由塑料配件组成的全封闭式结构，由接管座1，阀座2，阀壳体3，阀球4，阀杆5，扳手6，挡圈7，密封圈8组成。
其中接管座1，阀座2，阀壳体3采用与管体相同的PE材料制成，阀球4，阀杆5，扳手6，挡圈7用比主体材料硬度、强度更高的其他塑料制成。
通过阀座2，挡圈7来固定密封圈8，并构成阀座组合体，分布在阀球8的两侧，阀杆环形凹槽上的密封圈和扳手内腔上的密封圈保证了PE球阀在阀杆5、扳手6处的密封性，而阀壳体3、阀座2与接管座1又通过热熔方式组合成一整体，保证了连接处的严密性，因此PE球阀在通常情况下不会产生外泄漏现象。
从结构上看，PE球阀属于浮动球阀，阀球在外力的作用下，会作相对于阀体的位移，对阀座产生压力作用，使阀座上的密封圈产生变形，阀座产生蠕变；而当阀壳体受到轴向拉力或压力作用时，阀球基本上不受影响，而阀壳体带动阀座产生拉伸或收缩变形；阀壳体内部受到细小硬物影响时，有可能划伤阀球表面或损坏密封圈。
