天然气专用球阀
『天然气专用球阀』专业生产厂家,由本厂自主研发生产的【球阀】质量可靠、价格合理、售后服务完善.『天然气专用球阀』适用于各种轻重工业及楼宇管道.能恩品质,全球共享!【球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
天然气专用球阀概述：
天然气专用球阀采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动。
主要设计参数：
设计、制造：GB/T12237-89
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN150mm
公称压力：PN1.6、2.5、4.0MP。
主要性能参数：
主要零件材料：
主要连接尺寸
各种燃气阀门的介绍 -
各种燃气阀门的介绍 建设部十分重视对燃气阀门的规范性建设，燃气阀门的行业标准有CJ3005-1992《城镇燃气用灰铸铁阀门的通用技术要求》、CJ3055-1995《城镇燃气用阀门的试验与检验》、CJ3056--1995《城镇燃气用球墨铸铁和铸钢制阀门的通用技术条件》、 2002年6月又通过了《家用手动燃气阀门》的行业标准。这些标准的制订和颁布规范了阀门行业、推动了燃气阀门的进步和发展、促进了燃气事业的发展；为研制、生产、使用单位提供了参考依据；提高了对燃气阀门与通用阀门区别的认识，保证了燃气阀门的安全裕度；受到了燃气同行们的欢迎 一、RX系列油密封式旋塞阀上世纪八十年代，我国燃气主要是人工煤制气，蝶阀人工煤制气中有较多的杂质和"煤气胶"，原来传统使用的单闸板契式水闸阀越来越不能适应燃气工况的需要，这类阀门普遍存在"关不严"和阀杆咬死的问题，我们参考日本技术研制而成的RX系列燃气用油密封式旋塞阀，解决了关不严和阀杆咬死的问题 二、RZ系列燃气用平行双闸板闸阀随着燃气事业的发展和煤气厂的纷纷建立，需要较大甚至特大公称通径的燃气专用阀门，RZ系列燃气用平行双闸板闸阀针对人工煤气形成的问题给予一一解决，最大通径达1600mm 1、平行双闸板闸阀在启闭过程中能刮去密封面上的"煤气胶"，解决了煤气杂质黏附在密封面上影响阀门密封的大问题 2、装有阀杆保护套，使阀杆不受"煤气胶"的侵蚀 3、阀门下部带有排污孔侧盖，可以清扫落在阀腔底部的垃圾 4、全通径设计流阻小，又能通清管器 5、阀体采用特殊设计的"鼠笼框架式加强筋"减轻了阀门总体重量，增强了壳体强度和刚度 6、RZ系列燃气闸阀壳体选用灰铸铁制造，价格低廉；第七、该系列闸阀带有全封闭的启闭指示器，使操作者清楚了解阀门所处状态
各种燃气阀门的介绍
各种燃气阀门的介绍 燃气阀门在燃气行业中占有重要的地位，阀门资讯 建设部十分重视对燃气阀门的规范性建设，燃气阀门的行业标准有CJ3005-1992《城镇燃气用灰铸铁阀门的通用技术要求》、CJ3055-1995《城镇燃气用阀门的试验与检验》、CJ3056--1995《城镇燃气用球墨铸铁和铸钢制阀门的通用技术条件》、2002年6月又通过了《家用手动燃气阀门》的行业标准。这些标准的制订和颁布规范了阀门行业、推动了燃气阀门的进步和发展、促进了燃气事业的发展；为研制、生产、使用单位提供了参考依据；提高了对燃气阀门与通用阀门区别的认识，保证了燃气阀门的安全裕度；受到了燃气同行们的欢迎 一、RX系列油密封式旋塞阀 上世纪八十年代，我国燃气主要是人工煤制气，蝶阀 人工煤制气中有较多的杂质和"煤气胶"，原来传统使用的单闸板契式水闸阀越来越不能适应燃气工况的需要，这类阀门普遍存在"关不严"和阀杆咬死的问题，我们参考日本技术研制而成的RX系列燃气用油密封式旋塞阀，解决了关不严和阀杆咬死的问题 二、RZ系列燃气用平行双闸板闸阀 随着燃气事业的发展和煤气厂的纷纷建立，需要较大甚至特大公称通径的燃气专用阀门，RZ系列燃气用平行双闸板闸阀针对人工煤气形成的问题给予一一解决，最大通径达1600mm 1、平行双闸板闸阀在启闭过程中能刮去密封面上的"煤气胶"，解决了煤气杂质黏附在密封面上影响阀门密封的大问题 2、装有阀杆保护套，使阀杆不受"煤气胶"的侵蚀 3、阀门下部带有排污孔侧盖，可以清扫落在阀腔底部的垃圾 4、全通径设计流阻小，又能通清管器 5、阀体采用特殊设计的"鼠笼框架式加强筋"减轻了阀门总体重量，增强了壳体强度和刚度
Q41F天然气球阀原理作用
Q41F天然气球阀原理作用： Q41F天然气球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。Q41F天然气球阀在管路中主要用来做切断、分配和改变介质的流动方向。 Q41F天然气球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩。Q41F天然气球阀当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。当介质压力较大时，密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。 Q41F天然气球阀性能特点： ①耐火结构：根据用户的需要，球阀可设计成耐火结构，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构，有效阻止介质的扩散，防止火灾扩大； ②防静电结构：根据用户的需要，球阀可设计成防静电结构，即在球体与阀杆之间设置导电弹簧，使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下，
达到清除静电的目的，避免静电打火点燃介质，确保系统安全。 Q41F天然气球阀技术参数： 型号公称压力 试验压力 适用温度适用介质强度（水）密封（水） Q41F 1.6 2.4 1.8≤150℃蒸汽、水、油Q41F天然气球阀部件材质： 零件名称阀体球体阀杆手柄 材质属性铸钢、不锈钢不锈钢不锈钢铸铁、不锈钢Q41F天然气球阀外形尺寸： 通径尺寸
L D D1D2b-f z-Φd H 20150105755516-24-1484 25160115856516-24-1495 321651*********-24-18105 401801451108518-34-18120 5020316012510020-34-18125 6522218014512020-34-18150 8024119516013522-38-18180 10030521518015524-38-18190 12535624521018526-38-18220 15039428024021028-38-23238 20045733529526530-312-23250
燃气阀门应用
燃气阀门应用 阀门是燃气输配、存储系统安全运行和检修、改造、发展必不可少的重要设备。如果燃气阀门选型不当或质量不佳，就可能引发泄漏、停产等事故。事故一旦发生，轻则影响社会正常生活、生产，重则给国家、人民生命财产带来重大损失。因此，对燃气阀门的选用必须慎重。 1、燃气阀门应用现状 随着燃气事业的发展，燃气专用阀门的需求量越来越大，上海沃托阀门有限公司生产厂家不断地推出新产品，以适应市场竞争的需要。目前，我国埋地用燃气阀门从结构形式分主要有闸阀、球阀、蝶阀。传动方式主要有手动、蜗轮传动、电动、气动、气—液联动等。安装方式有需建闸井和直埋两种。据有关资料显示，在城镇煤制气输配系统中应用最广的是手动式闸阀。以天津市为例，河北、红桥、北辰三个区共有中压管道120多公里，阀门300多个，其中80%以上是闸阀，其次为蝶阀、球阀。在实施气源转换工程之前，上述三个区燃气管道中运行的是人工煤气。人工煤气中含有较多的杂质，尤其是焦油、芳香烃和粉尘混合形成的“煤气胶”经常影响阀门密封甚至"咬死"阀杆。因此在阀门的选用上我们主要选择那些从结构特点能解决这一问题的阀门，从而保证阀门启闭灵活、无泄漏。经过多年的实践摸索和数据分析，我们发现闸阀（包括平行双闸板闸阀和弹性密封单闸板闸阀）比较适用。但随着天代煤工程的结束，燃气的性质发生了变化。天然气较煤制气洁净干燥，但含有砂粒质粉尘，压力也较煤制气高，在高压力作用下砂粒粉尘将对阀门内腔形成较强的冲刷作用且天然气中含有腐蚀性极强硫化氢，因此如何在城镇地下管道上选用天然气阀门是摆在我们面前的新课题。 2、天然气阀门选型分析 埋地天然气阀门应满足的要求 天然气具有易燃易爆腐蚀性强等特点，所以安装在地下管网上的天然气阀门应满足以下要求：
行业标准液化天然气用球阀
《液化天然气用轴流式止回阀》编制说明 （征求意见稿） 一、工作简况 1、任务来源 本项目是根据工业和信息化部行业标准制修订计划（工信厅科[2014] 号），计划项目编号为2014-0673T-JB ，项目名称“液化天然气用轴流式止回阀”进行制定的，主要起草单位：中核苏阀科技实业股份有限公司。计划应完成时间2016年。 2、主要工作过程 起草（草案、调研）阶段： 2014年12月标委会组织成立了本项目标准起草小组，制订了工作进度计划。标准起草小组组长周玉，组员：等。 首先开展标准调研，通过走访、座谈、考察、查阅资料、会议研讨等多种方式进行了标准的调研，深入了解液化天然气用轴流式止回阀的应用现状及发展趋势，收集了相关标准或技术规范。于2015年8月完成标准草案，在起草组内部交流、修改，由组长审查后报标委会秘书处。 液化天然气用阀门是系列标准，含：（1）液化天然气用阀门技术条件；（2）液化天然气用阀门性能试验；（3）液化天然气用截止阀和止回阀；（4）液化天然气用球阀；（5）液化天然气用蝶阀；（6）液化天然气用闸阀（7）液化天然气用轴流式止回阀 7项标准。 3、主要参加单位和工作组成员及其所做的工作 本标准由中核苏阀科技实业股份有限公司、负责起草，参加起草单位有：，本标准是经所有参与单位的共同努力完成的。 主要成员：。 所做的工作: 周玉任起草组组长，主持全面协调工作，并负责执笔起草了标准文本，对标准进行复核、验证等工作。 二、标准编制原则和主要内容 1.标准编制原则 本标准按照GB/T 1.1-2009、GB/T1.2-2009给定的原则编制。编制原则为面向市场、服务产业，在充分协调的基础上，技术先进，有利于行业进步。 本标准制定主要参考了BS 6364-1984(R1998)《低温阀门》、GB/T 24925-2010 《低

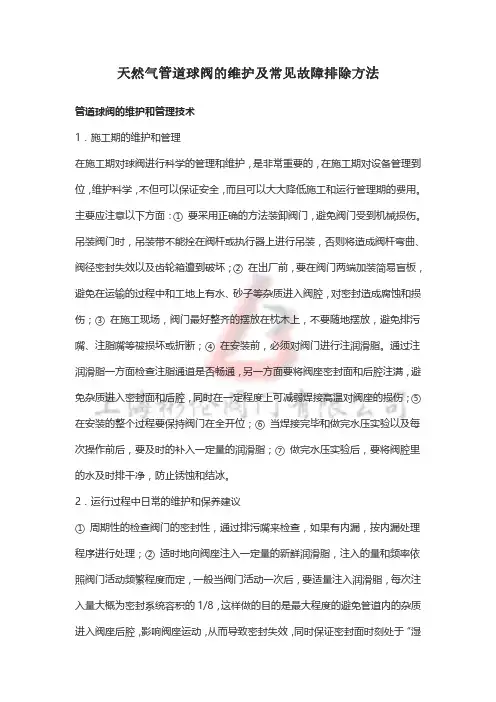

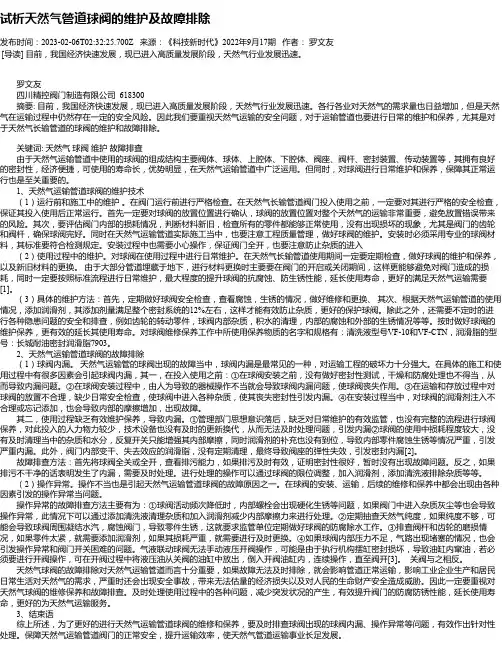

天然气管道球阀的维护及常见故障排除方法
天然气管道球阀的维护及常见故障排除方法 管道球阀的维护和管理技术 1．施工期的维护和管理 在施工期对球阀进行科学的管理和维护，是非常重要的，在施工期对设备管理到位，维护科学，不但可以保证安全，而且可以大大降低施工和运行管理期的费用。主要应注意以下方面：①要采用正确的方法装卸阀门，避免阀门受到机械损伤。吊装阀门时，吊装带不能拴在阀杆或执行器上进行吊装，否则将造成阀杆弯曲、阀径密封失效以及齿轮箱遭到破坏；②在出厂前，要在阀门两端加装简易盲板，避免在运输的过程中和工地上有水、砂子等杂质进入阀腔，对密封造成腐蚀和损伤；③在施工现场，阀门最好整齐的摆放在枕木上，不要随地摆放，避免排污嘴、注脂嘴等被损坏或折断；④在安装前，必须对阀门进行注润滑脂。通过注润滑脂一方面检查注脂通道是否畅通，另一方面要将阀座密封面和后腔注满，避免杂质进入密封面和后腔，同时在一定程度上可减弱焊接高温对阀座的损伤；⑤在安装的整个过程要保持阀门在全开位；⑥当焊接完毕和做完水压实验以及每次操作前后，要及时的补入一定量的润滑脂；⑦做完水压实验后，要将阀腔里的水及时排干净，防止锈蚀和结冰。 2．运行过程中日常的维护和保养建议 ①周期性的检查阀门的密封性，通过排污嘴来检查，如果有内漏，按内漏处理程序进行处理；②适时地向阀座注入一定量的新鲜润滑脂，注入的量和频率依照阀门活动频繁程度而定，一般当阀门活动一次后，要适量注入润滑脂，每次注入量大概为密封系统容积的1/8，这样做的目的是最大程度的避免管道内的杂质进入阀座后腔，影响阀座运动，从而导致密封失效，同时保证密封面时刻处于“湿
润”状态；③对很少活动的阀门，每年最少活动1次，同时注入适量的润滑脂，这样做可以避免球体和阀座胶合，同时也可以避免球体活动时地干磨，保护阀座和球体；④入冬前对球阀进行全面维护和保养，重点要排掉阀腔内和执行机构内的水，避免冬天冻结，影响正常功能；⑤每年更换1次齿轮传动机构内的润滑脂；⑥定期检查阀径密封，一旦出现外漏，要及时处理；⑦清除锈蚀，对外部进行维护。 常见故障及排除方法 1．球阀内漏 球阀内漏是天然气管道球阀最常见的问题。 (1)球阀内漏的原因 1)施工期造成阀门内漏的原因：①运输和吊装不当引起阀门的整体损伤从而造成阀门内漏；②出厂时，打完水压没有对阀门进行干燥处理和防腐处理，造成密封面锈蚀形成内漏；③施工现场保护不到位，阀门两端没有加装盲板，雨水、砂子等杂质进入阀座，造成泄漏；④安装时，没有对阀座注入润滑脂，造成杂
关于PE燃气管道中PE球阀的应用
关于PE燃气管道中PE球阀的应用 1、聚乙烯球阀简介 聚乙烯(polyethylene)，简称PE，是人类发明石油化工产品以来应用最广泛的塑料之一，自20世纪80年代以来，因具有良好的物理性能，耐腐蚀性，使用寿命长，价格便宜且安装维护方便等优点而逐渐被人们所关注，随着人们对PE 材料的不断研究发展，出现了PE80、PE100等适用于管道输送燃气的PE材料。 20世纪90年代中期随着PE燃气管道在我国的推广应用，人们逐渐认识到PE球阀在性能、价格方面的优越性，并逐渐开始使用 PE球阀代替金属球阀。90年代末期我国开始研制、生产中国自己的PE球阀，至今已能生产32～315mm的标准阀门和单、双放散阀门，形成了一定的批量并广泛应用于我国PE燃气管网中。 燃气管道中压PE阀门按型号口径常见的有：dn40、dn50、dn63、dn90、dn110、dn160、dn200、dn250等；按大小可分为小型聚乙烯阀门（SD63以下），大型聚乙烯阀门（SD63 以上，含SD63），小型聚乙烯阀门一般不设放散口，大型聚乙烯阀门可根据不同需要不设、设一个或设二个放散口；按材料等级分为：PE80、PE100等；按功能一般分为：标准球阀、单放散球阀、双放散球阀。 2、PE球阀的基本结构
PE球阀从结构上看，PE球阀属于浮动球阀，阀球在外力的作用下，会作相对于阀体的位移，对阀座产生压力作用，使阀座上的密封圈产生变形，阀座产生蠕变;而当阀壳体受到轴向拉力或压力作用时，阀球基本上不受影响，而阀壳体带动阀座产生拉伸或收缩变形;阀壳体内部受到细小硬物影响时，有可能划伤阀球表面或损坏密封圈。 3、PE球阀的性能特点 阀门的功能主要体现在密封和扭矩两项：阀门在关闭时，必须有良好的密封性能;而在启闭阀门时，则需要阀门具有相对较小的扭矩，即较小的开启力而便于操作。所以综合以上所述，优良、适当的阀门的选择对于使用中的方便操作及燃气工程的安全运行来说都是至关重要的。与传统金属球阀相比，在结构上、连接方法上及操作使用方面均有其特殊性，主要表现在以下几个方面： (1)无外漏。PE 阀门阀体和端管的连接部位主要采用熔接(热熔连接或电熔连接)，因此整个阀门壳体的熔接、宽连接强度高，密封性能优良。与橡胶圈类接头或其他机械接头相比，不存在因接头扭曲造成外部泄露的危险;PE球阀与管道直接焊接形成不可拆卸整体，无漏点，不存在因接头扭曲造成外部泄露的危险。
天然气专用球阀性能
Q41N燃气球阀自贡自牌电站阀门有限公司专用燃气球阀厂家防爆电磁阀厂家 产品性能规范Products Perfomance specification 常温试验压力（Mpa) 压力等级 壳体密封低气压密封 150 3.0 2.2 0.6 公称压力(LB) 300 7.5 5.5 0.6 适用温度-40~+80℃ 适用介质天然气，液化石油气等 一、用途和性能规范 Q41型球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭. 二、操作原理和结构说明 1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质. 2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长. 3、启闭迅速,启闭时只需把球体转动90°,方便而迅速. 4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小. 5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求.
注:≥DN200以上阀门选用Q347型固定球阀. 四、Q41F主要外形尺寸和连接尺寸: DN L D D1 D2 D6 b f z-d H 25 150 115 85 65 58 16 2 4-*14 150 32 165 135 100 75 66 18 2 4-*18 160 40 180 145 110 85 76 18 3 4-*18 175 50 200 160 125 100 88 20 3 4-*18 185 65 220 180 145 120 110 22 3 8-*18 200 80 250 195 160 135 121 22 3 8-*18 220 100 320 135 190 160 150 24 3 8-*23 248 125 400 270 220 188 176 28 3 8-*25 380 150 400 300 250 218 204 30 3 8-*25 420 200 600 375 310 278 260 34 3 12-*25 530 五、Q347F主要外形尺寸和连接尺寸: DN L D D1 D2 D6 b f z-d H 250 568 425 370 332 36 3 12-*30 608 300 648 485 430 390 40 3 16-*30 774 350 762 550 490 448 44 3 16-*34 820 400 883 610 550 505 48 3 16-*34 900 450 914 660 600 555 50 3 20-*34 1050 500 991 730 660 610 52 3 20-*41 1200 六、主要零件材料: 零件名称材料
聚乙烯燃气管道中聚乙烯(PE)球阀的使用
聚乙烯燃气管道中聚乙烯(PE)球阀的使用 1 前言 随着聚乙烯(PE)管道在各地燃气输送管网中的大量使用，作为PE管道中不可缺少的管道控制元件一PE球阀随之受到越来越多的使用和重视，本文结合中石油华北石油管理局系统在敷设城市燃气管道中的应用实践，简要介绍PE球阀在实际使用中的情况和遇到问题时的解决办法，供大家参考和讨论。 2 PE球阀的选择 阀门的设置，主要用作管道检修、维护和预留管口，特别是在管道出现故障、事故需要临时断气的时候，阀门的作用尤为重要。作为管道的控制元件，除了必须具有与PE管道相同的耐压性外，阀门的功能主要体现在密封和扭矩两项：阀门在关闭时，必须有良好的密封性能，这对于燃气输送管道来说，尤其是至关重要的；而在启闭阀门时，则需要阀门具有相对较小的扭矩，即较小的开启力而便于操作。国际标准规定PE球阀最大带压(0．4MPa)开启扭矩为：dn≤63为 35Nm63 各种燃气阀门的安装方法： 上海沃托阀门有限公司 1.截止阀 截止阀根据安装处所而定方位，安装时以阀杆垂直为好。介质流动方向为介质从阀盘的下方流向阀 盘的上方，按阀体上标志的介质流动箭头进行安装。 2.闸阀 闸阀除了安装于垂直管的状况之外，阀杆尽可能垂直安装。然而根据舱内空间位置，手轮垂直向下 安装也是可以的。流动方向无规定，但应考虑安装后开关指示能便于观察。 3.止回阀 升降式比回阀安装应使阀盘垂直。旋启式止回阀安装在水平管时，开启时阀盘向上旋转。安装于垂 直管时，阀盘位于阀座上部。安装时介质流向应按阀体上标志的介质流向箭头指示的方向。 4. 截止止回阀 截止止回阀应按阀体上标志的介质流动箭头予以安装，安装时以阀杆垂直为好。 5. 蝶阀 蝶阀根据位置予以安装，最佳安装位置为水平位。介质流动方向，对中心型蝶阀不作规定。偏心型 蝶阀由于阀的结构不同，启闭性能也不同，应正确定位，按阀体上标志的介质流向箭头进行安装。 6.旋塞 旋塞安装时塞芯应垂直，安装部位无要求。由于振动可能使塞芯产生旋转，在选用时应考虑塞芯的 型式。介质流动方向按塞芯头部的标志予以安装。 7 .减压阀 减压阀应垂直安装，减压阀进口处应安装滤器以防止杂物堵塞，妨碍减压性能。减压阀进出口端安 装截止阀，以便于减压阀失灵时可以检修。减压阀应并联安装截止阀，以便减压阀检修时系统能维持工 作。减压阀前后设置压力表以观察减压状况。减压阀后安装安全阀，以保证减压阀失灵后管路的安全。 8 .安全阀 安全阀应垂直安装，排出端安装的泄放管应使泄放出的介质不伤及人员和污染环境。 9.垫片填料的选择 阀盖使用的垫片和填料函使用的填料应满足使用介质的密封要求及其物理性能并满足环保要求 燃气阀门的选型选用 随着中国环境意识的加强和能源结构的改变，我国城市燃气事业有了长足的发展，燃气种类从单纯煤制发展到多种气源并举，九十年代后期，中国天然气资源的连续开发、建设和利用，促使中国城镇天然气发展进入了一个新的时期。 天然气输配储存的压力相对人工制燃气高，在人口密集的城镇中安全储存和输送是极为重要的。试想如果因燃气阀门选型不当或质量不佳，以至引发的泄漏、停产事故，轻者影响社会正常生活、生产，重者给国家、人民生命财产带来重大损失。因此笔者认为：阀门是燃气输配、存储系统安全运行和检修、改造、发展必不可少的重要设备，从事燃气行业的领导和技术人员对燃气阀门的选用必须引起足够的重视。本文将对燃气阀门的材质选用、结构造型、工况选型和有关标准提出看法，仅供燃气行业工程选型参考。 一、中国燃气阀门现状 上世纪八十年代以前，没有燃气专用阀门，只能沿用水阀门。改革开放以来，经济建设的发展促进了燃气制造业的发展，阀门生产厂家开始注重研制燃气专用阀门，当时主要从结构的设计上来克服煤制气中含有较多的杂质，尤其是焦油、芳香烃和粉尘混合形成的"煤气胶"影响阀门密封或"咬死"阀杆的问题。天然气的开发和应用，使燃气的性质发生了变化。天然气较煤制气洁净干燥，但含有砂粒质粉尘，压力也较煤制气高(煤制气压力一般在0.05～0.3MPa，天然气一般在0.4～1.6MPa甚至更高)在高压力作用下砂粒粉尘将对阀门内腔形成较强的冲刷作用，多种气源工况条件下，因此如何在城镇市区、门站、储存设备、地下管道上选用燃气阀门是摆在我们面前的新课题。 二、安装在地下管网上的阀门应满足的要求 要有足够的"强度"和"刚度"--"强度"是阀门应能承受管线内输配燃气的最 高压力，更重要的是必须具备足够的"刚度"即在承受地下管网受到各种外力情况下仍能保持阀门不发生变形，可靠保证阀门的密封性能： 1、尽可能降低阀门的结构高度(指阀门流通断面中心线到阀顶的高度)以减少埋管深度； 2、阀门顶部应装有全封闭的启闭指示器，便于操作者随时看清阀门所处状态，是安全操作的重要条件； 3、全通径设计，降低流阻，便于通过管道清扫器或管道探测器，还应满足不停输封闭式开孔机在管道上开孔； 4、可靠的密封性能，CJ3055-95《城镇燃气阀门的实验与检验》标准规定：软密封阀门在1.1倍公称额定使用压力下不允许有任何察觉的内泄漏、硬密封阀门在1.1倍公称额定使用压力下允许的内泄漏量小于0.3DNmm3/s，这个要求是比较严格的，例如：500mm公称通径的燃气阀门每分钟的内泄漏量不能大于9毫升(普通饮水杯的容量是200毫升)至于外泄漏是绝对不允许的； 5、使用于地下管网的燃气阀门的壳体要耐腐蚀，建议根据管线的输送介质和使用压力采用不同的壳体材质； 6、阀门的零部件设计应考虑采用少维护、免维护结构，尽可能减少检修保养的工作量，减少因阀门检修保养而封闭道路，影响交通； 7、地下管线阀门绝大多数为人力启闭，要求阀门的启闭扭矩小，全程转圈 天然气管道球阀的工作原理和维护 管道球阀的基本组成及工作原理 1．基本结构组成 一般天然气管道用球阀主要是由阀体、阀座、球体、阀杆及传动装臵组成。球阀的主要功能是接通和切断管道中流体的通道，球阀是通过传动装臵让球体旋转90°来实现开、关功能的。 常用的天然气管道球阀主要有浮动球结构和固定球结构两大类。 ①浮动式球阀的球体是可以浮动的，在天然气压力的作用下，球体将被紧紧压到出口侧的密封圈上，这是将形成单密封，阀前阀座的密封不能保证。这种结构的球阀特点是结构简单、单侧密封性能好，但其密封面承受的压力较大，故启闭力矩大。②而固定式结构球阀的球体具有上、下转轴，下部转轴被固定在阀体下部的轴承上，上部与阀杆相连。球体可沿与阀门通道垂直的轴线转动，不能像浮动结构球阀一样球体可以侧向移动。因此，固定球球阀工作时，阀前流体的压力只传给轴承和阀杆，不会对阀座造成压力，所以固定球阀转矩小，阀座变形小，密封性能稳定，使用寿命长。固定球阀的阀座是浮动的，浮 动阀座借助阀座后弹簧的压力和天然气的压力压紧球体，从而实现密封。 2．球阀的阀座结构 国内天然气管道最常用的球阀有CAMERON球阀、GROVE球阀、上海詹姆斯〃莱来斯球阀、自贡球阀等，最常用的阀座结构有以下几种形式。 (1)普通阀座 普通阀座一般用在直径等于小于200mm浮动阀座的球阀上[1]。普通阀座主要是在预紧力或流体的压力作用下，阀座与球体压紧，并使阀座材料产生塑性变形而达到密封，其密封效果取决于阀座在流体的作用下或预紧力的作用下，能够补偿球体不圆度和表面微观不平度的程度。这种阀座结构简单，加工制造方便，应用较为普遍。 (2)弹性阀座 手动球阀操作规程 1、范围 1.1为了使我公司各站输气工能正确操作和保养球阀，制定本作业指导书； 1.2本作业指导书对球阀的操作和维护保养方法进行了说明； 1.3本作业指导书适用于我公司各站的球阀。 2、职责 2.1本作业指导书由各输气站、接收站负责实施； 2.2调控中心负责操作指令下达； 2.3运行维护部负责监督、检查、指导、考核。 3、操作步骤 3.1手动阀门的开启操作 （1）双手握住手轮按照阀门开关指示器上的方向指示（一般为逆时针方向）转动，同时应密切注意蜗轮－蜗杆传动装置的有无转动、有无异常声响； （2）按照阀门上的开关指示确定开到位； （3）开到位后手轮往回转一圈，以保证轮齿啮合部分不再处于受力状态。 3.2手动阀门的关闭操作 （1）按照开关指示器的方向（一般为顺时针方向）旋转操 作（柄）手轮； （2）按照开关指示确定开关到位； （3）关到位后手轮往回转一圈，以保证轮齿啮合部分不再处于受力状态。 3.3球阀只允许在全开或全关状态下运行，禁止用于节流或在非全开关位运行。 3.4球阀的维护保养 （1）保持球阀的清洁、无锈蚀、无油污、无漏气； （2）定期检查阀门填料压盖、阀盖与阀体连接及阀门法兰等处有无渗漏，支架和各连接处的螺栓是否紧固，并根据情况及时处理； （3）控制球阀的工作压力在设计压力之下； （4）对阀门的阀杆、阀杆螺母与支架滑动部位及其他配合活动的部位应根据阀门能否正常开启，进行润滑油的定期加注； （5）每两月至少进行一次阀门的全开关操作,以保证阀门的正常运行，对操作时出现的问题及时处理，确保阀门处于可控状态，需要切换流程或影响输气的，应预先给调控中心汇报； （6）每年入冬前，打开阀门传动齿轮箱检查其内部有无积水、内部部件（轴承、齿轮等）是否损坏，必要时进行修理或更换，并除去旧的润滑脂，涂抹新的润滑脂，对于无法打开维护的阀门传动齿轮箱应定期从注油嘴注入润滑脂，齿轮箱若有松动，则在阀门全关的状态下进行紧固； （7）球阀的排污 1）每月至少对阀门进行一次排污，排污时应在阀门全开或全关的情况下进行； 2）排污前穿戴好劳保用品； 3）根据排污阀的类型用防爆内六角或防爆开口扳手缓慢各种燃气阀门的安装方法
燃气阀门的选型选用
