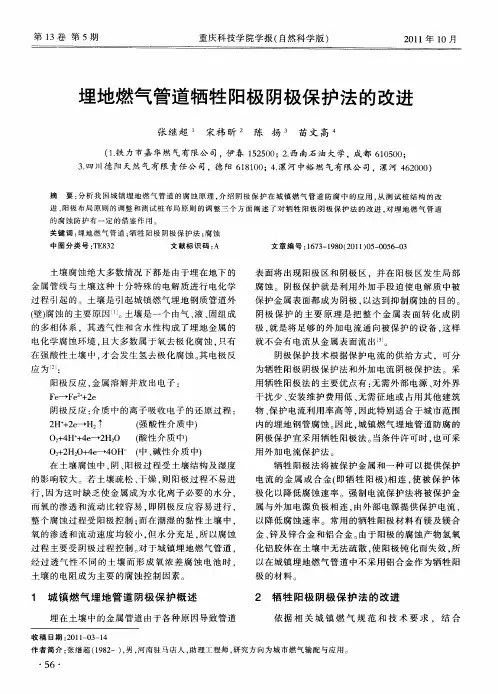

天然气管网牺牲阳极阴极保护

天然气管网牺牲阳极阴极保护
天然气管网牺牲阳极阴极保护

天然气管网牺牲阳极阴极保护

公司:河南汇龙合金材料有限公司

技术部:代银

随着城镇燃气地下管网的迅速发展,地下燃气管网错综复杂,且与消防管道、供水管道、供热管道、供电线路等地下金属构筑物纵横交错,甚至还有可能发生电连接,位于城市道路地下的燃气管网还要受到车辆行驶时造成的盈利冲击腐蚀,钢质管道的腐蚀与防护问题也日益突出。为了延长埋地钢质管道的使用寿命,确保城镇燃气供应安全、可靠,通常采用阴极保护方法保护埋地钢质管道。

1 阴极保护设计

1.1阴极保护类型的确定

阴极保护属于电化学保护,是利用外部电流使金属腐蚀电位发生改变以降低其腐蚀速率的防腐蚀技术。埋地钢质管道阴极保护分为强制电流阴极保护和牺牲阳极阴极保护两种。

强制电流阴极保护主要适用于郊区等地下管网单一地区的燃气主管道或城镇燃气环网。其优点是输出电流大而且可调,不受土壤电阻率限制,保护半径较大;系统运行寿命长,保护效果好;保护系统输出电流的变化可反映出管道涂层的性能改变。其缺点是需设专人维护管理,要求有外部电源长期供电,易产生屏蔽和干扰,特别是地下金属构筑物较复杂的地方。

牺牲阳极阴极保护主要适用于人口稠密地区和城镇内各种压力级制燃气管道。其优点是不需外加电源,施工方便,不需进行经常性专门管理,不会生屏蔽,对其他构筑物也不会产生干扰,保护电流分布均匀、利用率高。其缺点是输出电流小,保护范围有限;需定期更换,不能实时监测输出电流分的变化,也不能反映管道涂层的状况。

根据以往的经验和我们的实践得知,城镇燃埋地钢质管道宜采用牺牲阳极阴极保护来减缓土壤对管道的电化学腐蚀。

1.2阴极保护电流的确定

要使埋设的燃气管道得到充分的保护,就要证有足够的电流使管道不受到腐蚀。钢质管道廖的最小保护电流是阴极保护设计最重要的参数之一,其计算公式如下:I=AIP(1)

式中I——管道所需最小保护电流,mA

A——管道总表面积,m2

IP——最小保护电流密度,mA/m2

最小保护电流密度Ip是根据管道的防腐层种类、好坏来确定的,新建沥青玻璃布防腐管道所需的Ip约0.1mA/m2,新建三层PE管道所需的Ip约0.001mA/m2,旧管道的Ip取

0.3mA/m2。

1.3牺牲阳极的选取

①土壤电阻率

土壤电阻率反映了土壤介质的导电能力。一般电阻率低的土壤腐蚀性强,反之腐蚀性弱,通常根据土壤电阻率选取适宜的牺牲阳极。无论采用哪种牺牲阳极,都需要先测出管道所在位置的土壤平均电阻率。土壤中所含成分的比例不同,造成各个地方电阻率也不同,即使同一地点不同埋深的电阻率也不同,因此我们常采用管道所在埋深处的电阻率的平均值。

②牺牲阳极的选用

牺牲阳极主要有两大类型,即镁合金阳极和锌合金阳极。

根据勘测出来的土壤电阻率(ρ),可以选择采用锌阳极或镁阳极。一般ρ<5Ω·m时,选用锌阳极;5Ω·m≤p≤100Ω·113时,选用镁阳极;p>100Ω·m时,选用带状镁阳极。在土壤潮湿的情况下,锌阳极使用范围可扩大到30Ω·m。

1.4牺牲阳极的布置

①在布置牺牲阳极时,注意阳极与管道之间不应有金属构筑物。

②牺牲阳极必须埋设在冰冻线以下。在地下水位低于3m的干燥地带,阳极应适当加深埋设。在河流下阳极应埋设在河床的安全部位,以防止洪水冲刷和挖泥清淤时损坏。

③牺牲阳极埋设方式有立式和卧式两种。立式阳极采用钻孔法在埋设阳极处将阳极以垂直于管道的方向埋入地下,这种方式不需大面积开挖,但保护效果不如卧式阳极,适用于已建管道。卧式阳极采用开槽法施工,在管道敷设时与管道同沟放置,既节省单独开挖的费用,又起到良好的保护效果。阳极哩设位置在一般情况下距管道外壁3~5m,最小不宜小于0.3m,但由于考虑到同沟敷设的方便性.一般将间距控制到0.3~0.5m,留出一定操作空间即可。埋深以阳极顶部距地面不小于1m为宜。成组布置时,阳极间距以2~3m为宜。

④通常应在管段上相邻两组牺牲阳极的中间部位设置测试桩,测试桩的间距以不大于500m为官。

1.5设计修正

当计算结束后,在管道上布置牺牲阳极时,还要考虑到一些特殊的情况,对总体设计进行调整。比如在定向钻的穿越出入土点,当采用的牺牲阳极保护半径不够时,可在出入土点增加阳极的数量或增大阳极的规格,使其能够起到完全保护穿越管道的作用。

2 设计的其他注意事项

2.1套管

管道穿越铁路、公路采用套管时,无论是钢套管还是混凝土套管都会存在屏蔽作用,使得外部的阴极保护电流流不到套管内的输送管上,成为阴极保护的盲区,一旦套管内进水,盲区内的管道将得不到保护。

针对套管的屏蔽,通常采用带状锌阳极,螺旋式缠绕在管道上,每隔2m左右与管道焊接一次。每个套管处应安装测试桩,通过套管和管道上的测试导线在地面上可以很方便地测试。

2.2绝缘连接

为防止阴极保护电流流到与大地连接的非保护构筑物上,应对阴极保护管道系统进行电绝缘。这样可以防止电流流失,减轻电偶腐蚀,避免不必要的干扰,控制电流流向。

绝缘的设置应考虑以下部位:a.干管与支管连接处;b.新旧管道连接处;c.裸管和覆盖层管道连接处;d.电气接地处;e.套管穿越处;f.跨越管道的支架与管道处;g.大型穿、跨越段两端。同时要注意在绝缘接头两侧应设有预防雷击和过电流的保护设施,以防止绝缘接头被瞬间的电流击穿。

2.3交流干扰

城镇的强电线路对管道存在着交流干扰,其危害主要有两方面,一是强电线路的交流电压的长期存在会对钢质管道产生交流腐蚀;二是强电线路发生故障时,会产生瞬间感应电压,可能击穿管道中设置的绝缘装置,并威胁到人身安全。解决交流干扰的方法有三种,一是保证管道分期施工全部结束后,一次性完成牺牲阳极的施工,尽早进行阳极接地;二是加大管道和接地体的距离,至少应达到3m;三是在管道和接地体间、绝缘装置两侧分别串连接地电池,将瞬间感应电压转移到管道上,再通过管道的接地装置将电流散掉,防止故障电流对管道的影响。

3 结语

在城镇燃气埋地钢质管道牺牲阳极阴极保护的设计中,应根据管道所在位置的土壤平均电阻率和管道的压力、管径、长度、防腐层等来计算阳极的数量及分布,再综合管道经过的

地区情况,如周围其他构筑物的情况、管道是否存在穿跨越、套管的设置情况等对阳极分布进行调整,最后考虑管道起、终点处绝缘装置及接地电池的设置。

燃气管线保护方案(模板)

燃气管线保护专项方案 编号:______ 施工单位: 时间:

意见栏施工单位: 签章: 日期: 大连金州中燃城市燃气发展有限公司: 签章: 日期:主管单位: 签章: 日期:

专项施工技术方案 一、工程概况 1、工程名称: 2、建设单位: 3、施工单位: 4、现场负责人:联系方式: 5、概况: 二、施工方式 1、管线定位 利用探管仪器或专业物探公司,对地下燃气管线进行物探测量,确定燃气管线位置及走向,查清支线数量及延伸距离,并在管线上方撒上白灰线。 2、人工探坑 管线定位工作是本工程的首要工作,同时也是重点工作,联系燃气公司相关人员了解燃气管线位置及走向,施工前对交叉点及邻近管线采取人工挖探坑,严禁采用尖锐的铁器或风镐进行挖掘。中压管线、低压管线左右2米范围内不得使

用机械挖掘。 3、平行沟槽 平行于燃气管道施工部位须与燃气公司共同根据相关管线资料及影像信息在现场确定管线的范围及走向,利用人工探坑确定燃气管道的埋设深度,并在燃气管线位置撒上白灰线。 经现场测量,新建管线与已建燃气管线水平间距为0.5m,满足《城镇燃气设计规范》GB 50028-2006及《聚乙烯燃气管道工程技术规程》CJJ63的相关规定。(此项内容手续办完后,施工单位联合燃气公司进行施工路由后再确定) 沟槽边沿距燃气管线0.5米,开挖沟槽深度1.5m,采取分段施工方式,每段开挖长度不得大于12米;除采取分段施工方式外,还须对开挖管沟侧壁进行支撑(支撑方式见图1、图2),开挖弃土堆放位置不得靠近燃气管线一侧,以防塌方。(此项内容手续办完后,施工单位联合燃气公司进行施工路由后再确定)图1:

长输管道牺牲阳极法阴极保护施工方案

司 材 长输管道牺牲阳极 阴 极 保 护 施 工 方 案 河南汇龙合金材料有限公司 项目部

目录 一、概述- ----------------------------------------------------------- 2 (一)原理----------------------------------------------------- 2 (二)牺牲阳极法阴极保护的优点--------------------------------- 2 (三)牺牲阳极材料--------------------------------------------- 2 (四)阳极安装方式--------------------------------------------- 6 (五)测试系统------------------------------------------------- 7 (六)应用标准和规范------------------------------------------- 7 (七)主要测试设备和工具--------------------------------------- 8 二、该项目管道牺牲阳极保护法的设计- --------------------------------- 8 三、施工方法- ------------------------------------------------------- 8 1、牺牲阳极法阴极保护施工安装程序简述如下: -------------------- 9 2、牺牲阳极法的施工: ------------------------------------------ 9

牺牲阳极式阴极保护施工工艺

牺牲阳极式阴极保护施工工艺 1、牺牲阳极式阴极保护主要施工工序流程 施工准备→依据设计图纸部署开挖阳极坑→将阳极装入填料包、填充化学填料→在阳极坑里安装阳极组、浇水→埋置测试桩及测量组元→阳极、电缆连接并做好密封→阴极保护数据测试→回填土、压实→质量验收并填写单位单项工程验收记录。 施工流程图: 2、施工准备 2.1 施工作业依据(技术资料准备): 工程施工前,项目经理部人员至少要熟练掌握以下施工技术资料: 《埋地预应力钢筒混凝土管道的阴极保护》GB/T 28725-2012 《预应力钢筒混凝土管的阴极保护》NACE RP 0100-2000

《埋地钢质管道阴极保护技术规范》GB/T 21448-2008 《锌-铝-镉系合金牺牲阳极》GB/T 4950-2002 《镁合金牺牲阳极》GB/T 17731-2009 《***工程阴极保护工程招标文件》 《***工程阴极保护工程招标文件》 设计方案及图纸 2.2 阴极保护材料的准备及验收 2.2.1 材料准备 牺牲阳极组(包括锌、镁合金牺牲阳极)、电缆、测试桩、防腐涂料。 2.2.2 材料验收 材料使用前,会同业主、监理、质检人员对材料进行核对验收,合格签字后,方可使用。验收规范如下: a. 材料出厂合格证,或产品检验报告的各项指标,符合设计要求。特别是阳极化学分析报告和阳极电化学性能检测报告必须符合设计要求的相关指标,并且该报告是由国家认可的、具有材料试验检验资格的第三方验证试验机构出具。 b. 根据订货合同核对材料品种、型号、规格、颜色、数量、有效期等。 c. 外观检查。阳极的表面质量应达到下列规定。 缩孔的深度不得超过阳极厚度的10%。 冷隔深度不得超过10mm,总长度不得超过150mm。 非金属夹渣不得超过阳极表面的1%。 阳极表面不得存在以下类型的裂纹:宽度大于3mm的裂纹;纵向长度大于阳极长度的50%的裂纹;不得存在扩展到铁芯或贯穿整个阳 极的裂纹。 阳极表面没有毛刺、飞边等对人员安全有危害的突出物。 阳极工作表面应保持干净,不得沾有油漆和油污。 d. 抽检阳极纯度、化学成分情况。参照下列标准的有关条款执行: 铝纯度不低于GB/T1196-2002中A199.70A的规定。 锌纯度不低于GB/T470-1997中Zn99.99的规定。 镉纯度不低于YS/T72-1994中Cd99.99的规定。

燃气管道保护施工方案

天然气管道保护施工方案 乌海市凯洁燃气有限责任公司段天然气管道与 路桥工程相邻,因为该路桥工程施工需要,其工作面已接近燃气管道的安全距离,需要对燃气管道进行保护措施。施工方案如下:总述:(如图1、图2) 该保护燃气管道长18米,其下均匀分布六个独立基础支撑。每个支撑柱均为砖砌体(1200X500mm,H=3500mm),外抹防水砂浆, 图1 其下为C10素混凝土垫层(1400X700mm,H=200mm)。土方工程为人工开挖,人工回填夯实,放坡系数K=0.47。(工作面c=300mm)工序为:独基土方开挖基坑清理基础垫层浇筑砌体砌筑防水、防潮第二个独基土方开挖﹡﹡﹡﹡土方回填

图2 1.沟槽土方开挖 1.1该地土质为三类土,燃气管道上口距室外地坪约2米,为保证施 工安全,严禁使用任何机械设备进行沟槽土方开挖。人工开挖时应由一端向另一端逐步推进,并要求第一个支撑基础开挖完成后及时进行沟槽清理平整,然后暂停土方工程,进行下道工序施工。 待其他工序完成后方可继续进行土方工程。(放坡系数K=0.47)2.基础垫层 2.1垫层为现浇砼,标号C10,厚度200mm。采用木模支撑。 2.2砼浇筑时严禁人员抛扔,应搭设滑坡溜槽,将混凝土溜至沟槽底, 且振捣均匀。 2.3严禁在砼初凝期内进行其他工序施工。 3.砌筑工程 3.1砌筑均采用“三一法”砌筑,砂浆饱满度水平灰缝≧80%、竖缝

≧90%,砂浆标号为M7.5。 3.2超出砌筑高度时必须搭设脚手架。 4.防水防潮 4.1基础防水防潮采用防水砂浆抹面。 5.土方回填 5.1土方回填时应将基底杂物清理干净,并分层回填夯实。5.2土方回填采用夯实方法,压实系数不得小于0.95. 编制人: 编制日期:

埋地燃气管道阴极保护牺牲阳极防腐系统的综合检测方法

阴极保护产品、设计、工程施工一站式服务;提供阴极保护完整解决方案 埋地燃气管道防腐系统的综合检测方法 埋地天然气管道埋入地下一段时间后,由于受土壤、降水、微生物、地表植被等各种环境因素的影响,都会出现或多或少的管线腐蚀,必须对这些腐蚀点进行定期的检查或修复,以保障供气管道的安全运行。埋地管道的防腐系统一般采用外防腐绝缘涂层和阴极保护联合措施。所以现行的管道腐蚀防护检测技术也都是以管道的外防腐涂层状态和阴 极保护的保护效果为检测对象。根据是否将管道挖出,检测又具体分为开挖检测和地面无损检测。开挖后对管道直接检测是最直接的手段,但是该种方法又受到诸多实际情况的限制,所以除了少数情况下使用开挖检测之外,主要都是借助于各种仪器在地面进行无损检测。防腐层状况检测分2个方面进行:一方面是测量管道防腐层绝缘电阻,方法有变频一选频法、管内电流法和电位差法3 类; 另一方面是进行管道防腐层缺陷地面检测,有皮尔逊法( P E A R S O N) 、多频管中电流法( PCM) 、直流电位梯度( D C V G ) 和密间隔电位测量( CWS ) 等方法。阴极保护效果主是看保护电位是否能处于有效的保护范围内,是否出现欠保护与过保护的情况。

阴极保护产品、设计、工程施工一站式服务;提供阴极保护完整解决方案在防腐层的检测方法中,电位差法和管内电流法都是通过两点电位的变化和流失的电流量来计算两点问防腐层的绝缘电阻率,都需要开挖出管道,并且要求有管道露铁点作为测量的接触点; 变频选频法、皮尔逊法、P C M法、C I P S / D C V G法都是通过在管道上加载交流或直流信号来完成检测,电位差法、管内电流法、变频选频法只是单一的计算绝缘层电阻率,皮尔逊法能检测管道的走向、埋深和防腐层破损点的位置,操作简单易学,检测速度快,但是操作经验对检测的精确性有很大影响。 P C M法能检测管道的走向、埋深、防腐层破损点的位置和防腐层绝缘电阻率,对操作人员要求较高,检测速度不如皮尔逊法快; C I P S / D C V G法能准确地测量真实的管地电位和防腐层破损点,并能判断破损处是否处于被腐蚀状态,该法只能用于有阴极保护系统的管道,检测速度也较慢。 在综合考虑了以上各种检测方法的优缺点及城市燃气 管道的腐蚀特点的基础上,提出了变频选频法、多频管中电流法( P C M) 和标准管地电位( P / S ) 的组合检测方法。其中变频选频法主要检测防腐层的绝缘电阻,用于防腐层状况的总体评价,多频管中电流法用于防腐层的漏损定

天然气管网牺牲阳极阴极保护运行维护管理规程

西安秦华天然气有限公司 天然气管网牺牲阳极阴极保护运行维护管理规程 二零零八年十月

一、适用范围: 1、本规程适用于公司所辖范围内已投运的埋地钢质管道牺牲阳极阴极保护系统。 2、本管理办法规定了埋地钢质管道牺牲阳极阴极保护系统的运行标准和检测维护要求。 3、本管理规程自发布之日起执行。 二、牺牲阳极阴极保护系统运行标准: 1、外观技术要求: ⑴.地上绝缘接头外涂层完好、无锈蚀等现象; ⑵.地上绝缘接头上下部管道无电线、金属物件的搭接; ⑶.地上绝缘接头周围工作环境正常,无垃圾、杂物等堆埋; ⑷.测试桩外盖完好、无缺失;内部各测试接线柱无损坏、电线与接线柱接触良好、连接有效。 2、运行技术参数: 管道保护电位: -0.7V —— -1.5V 三、牺牲阳极阴极保护系统检测维护要求: 1、牺牲阳极阴极保护系统检测维护周期:6个月。 2、牺牲阳极阴极保护系统检测维护内容: ⑴.阴极保护系统外观满足运行标准中的“外观技术要求”。 ⑵.测试管道保护电位,应满足系统运行标准中的“运行技术参数”。 ⑶.检查测试桩工作状态是否正常,测试运行参数; ⑷.检查阳极包埋设位置有无塌陷、阳极包附近有无开挖等可能破坏阴极保护

系统的施工等。 ⑸.若有不符合运行标准的情况,须查明原因并及时采取措施,保证系统正常有效工作。 ⑹.认真、如实填写《检测记录表》(参见附表一)和《运行分析报表》(参见附表二),并存档备查。 3、牺牲阳极阴极保护系统检测维护要求: ⑴.阴极保护系统是燃气管网系统的一部分,投运后应定期检测维护,使系统达到运行标准的要求。 ⑵.阴极保护工程的运行维护,应遵守有关的防雷、防电、防静电等安全规定。 ⑶.检测人员应熟悉本岗位技术要求和检测仪器的操作,保证阴极保护系统正常运行。 ⑷.测试方法按《埋地钢质管道阴极保护测试方法》SY/T0023-97执行。 ⑸.检测注意事项: *测试桩应统一编号,检测人员应注意测试桩不受破坏,标示清楚完整,并做好记录。 *对于位于地上的绝缘接头,检测人员应注意消除可能跨接在绝缘材料上的任何现象。 *检测人员应注意,用在保护绝缘材料不吸水的外保护层应保持在良好状态,若出现问题应做好记录并及时修补。 *检测人员应注意,保护区域若有施工情况应及时上报,避免保护系统受到破坏。 *硫酸铜参比电极使用后要保持清洁、防止污染,参比电极中的紫铜棒应定期擦洗,露出铜的本色,当硫酸铜溶液变混浊时应及时更换。

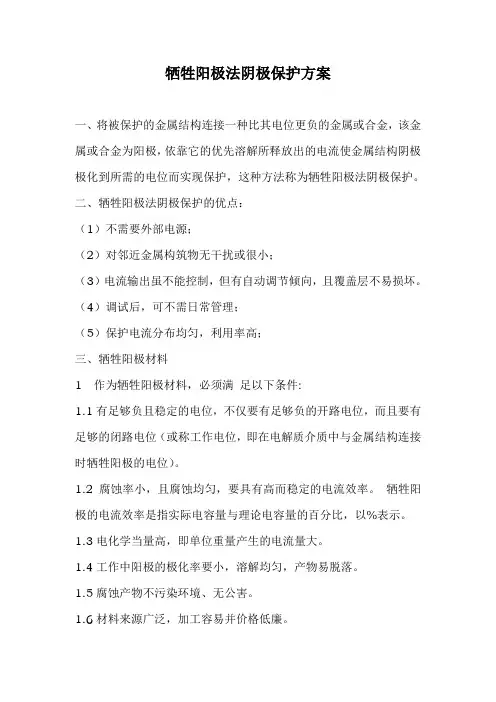

牺牲阳极法阴极保护方案
